Disc.: CIRCUITOS ELÉTRICOS I
	Acertos: 9,0 de 10,0
	17/10/2021
		1a
          Questão
	Acerto: 0,0  / 1,0

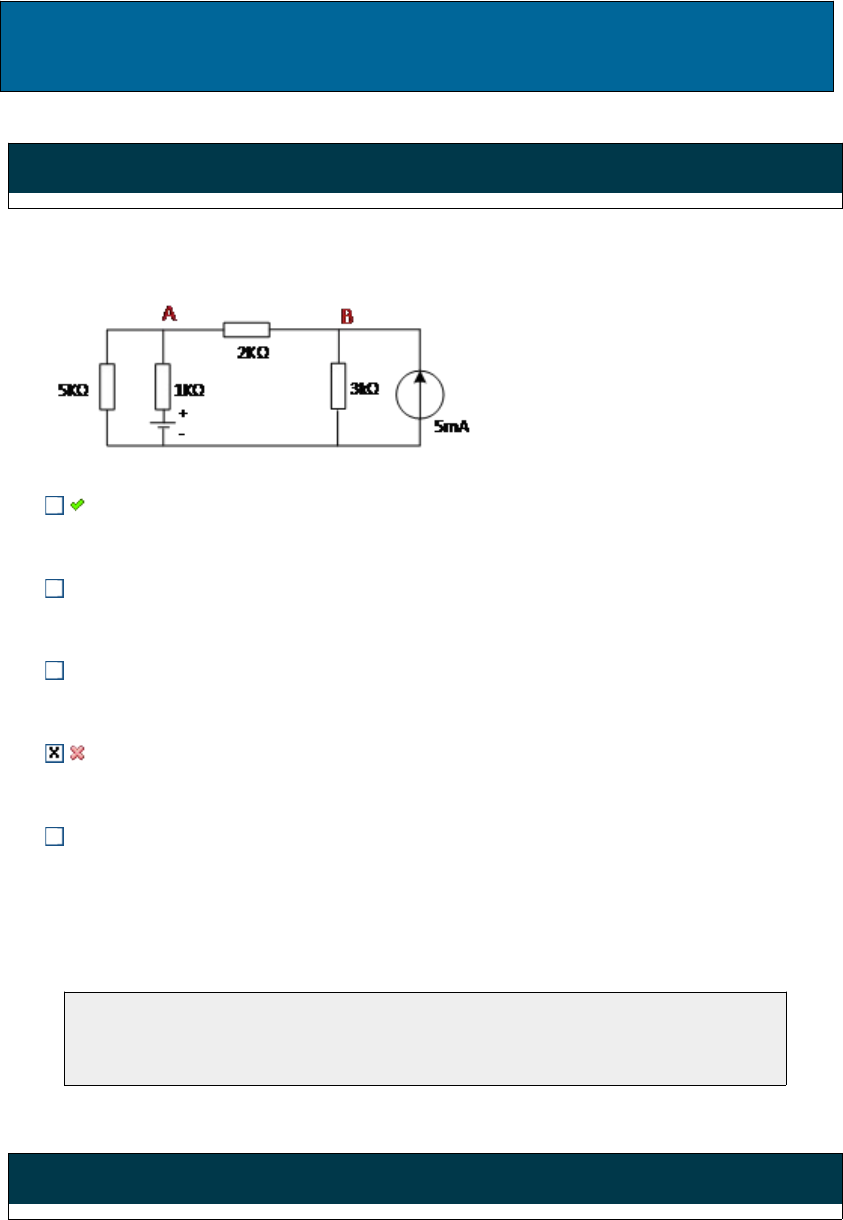

	Qual o valor de A e B para o circuito a seguir?


	A = 6,43 V e B = 9,86.

	A = 6,43 V e B = -9,86.

	A = 7,43 V e B = 9,86.

	A = -6,43 V e B = 9,86.

	A = -6,43 V e B = -9,86.
	Respondido em 17/10/2021 10:08:38

	Explicação:
A resposta correta é: A = 6,43 V e B = 9,86.

		2a
          Questão
	Acerto: 1,0  / 1,0

	Dadas as Figuras 1 e 2, em que a Figura 1 é usada para representar dois circuitos elétricos quaisquer: Circuito Elétrico 1 (C1) e Circuito Elétrico 2 (C2). Analise as proposições considerando os circuitos das Figuras 1 e 2.
I - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito pode ser um circuito não linear, com fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear.
II - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito tem que ser linear, podendo conter fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear.
III - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito tem que ser linear, e não pode conter fontes de tensão e de correntes dependentes, enquanto C2 pode ser não linear.
IV - O equivalente de Thévenin do circuito da Figura 2, visto pelos pontos a e b, é ZTh = 7,5Ω V Th = 20V, e esse circuito possui corrente equivalente de Norton IN = 8/3 A.
V - O equivalente de Thévenin do circuito da Figura 2, visto pelos pontos a e b, é ZTh =7,5 Ω, V Th = 15V, sendo IN = 2 A.


	Somente as afirmativas I e IV são verdadeiras.

	Somente as afirmativas III e V são verdadeiras.

	Somente as afirmativas III e IV são verdadeiras.

	Somente as afirmativas II e V são verdadeiras.

	Somente as afirmativas II e IV são verdadeiras.
	Respondido em 17/10/2021 09:49:03

	Explicação:
A resposta correta é: Somente as afirmativas II e IV são verdadeiras.

		3a
          Questão
	Acerto: 1,0  / 1,0

	O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:


	Possua apenas fontes de corrente.

	Possua pelo menos um elemento capacitivo.

	Opere com frequência superior a 50 Hz.

	Não possua fontes dependentes.

	Seja linear.
	Respondido em 17/10/2021 09:50:09

	Explicação:
A resposta correta é: Seja linear.

		4a
          Questão
	Acerto: 1,0  / 1,0

	(Seduc, 2016) As placas paralelas de um capacitor apresentam dimensões de 10cm x 10cm. A distância entre elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/m. A capacitância do capacitor é:


	Ɛ x 0,5 F

	Ɛ x 1,0 F

	Ɛ x 1,5 F

	Ɛ x 0,2 F

	Ɛ x 2,0 F
	Respondido em 17/10/2021 09:59:59

	Explicação:
A resposta certa é: Ɛ x 0,5 F

		5a
          Questão
	Acerto: 1,0  / 1,0

	(FCC, 2010) Três capacitores estão associados em série, sendo C1 = 60 µF, C2 = 100 µF e C3 = ?   A capacitância equivalente vale Ceq = 100/3 µF. Nesse caso, C3 vale:


	300 µF

	360 µF

	80 µF

	180 µF

	200 µF
	Respondido em 17/10/2021 10:00:55

	Explicação:
A resposta certa é: 300 µF

		6a
          Questão
	Acerto: 1,0  / 1,0

	(Cespe, 2015) Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de unidades, julgue os itens que se seguem. 56H é unidade do SI derivada e equivale a Wb/A.
Figura S3: Complementar ao exercício - Fonte: Cespe 2015.
I. A indutância equivalente da figura II é maior que 2mH.
II. A indutância equivalente da figura III é maior que 3H.
III. Na figura IV, a indutância equivalente formada por L2, L3, L4 e L5 é superior a 3H.


	V - V - F

	V - F - V

	F - F - V

	F - F - V

	V - V - V
	Respondido em 17/10/2021 10:01:43

	Explicação:
A resposta certa é: F F V

		7a
          Questão
	Acerto: 1,0  / 1,0

	Considere um circuito RC, onde:
R=5Ω
C=2F
O capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do carregamento?


	15s

	5s

	2s

	2,5s

	10s
	Respondido em 17/10/2021 09:56:53

	Explicação:
A resposta certa é: 10s

		8a
          Questão
	Acerto: 1,0  / 1,0

	Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?


	5.

	0,05.

	1.

	50.

	0,02.
	Respondido em 17/10/2021 10:05:20

	Explicação:
A resposta certa é: 0,05.

		9a
          Questão
	Acerto: 1,0  / 1,0

	(CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de tensão de amplitude A aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício ‒ Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais, assinale a alternativa correta:


	Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.

	A potência elétrica dissipada no indutor é R1i1 2 (t).

	Em regime permanente, a corrente i2(t) é igual a A/R2.

	Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então, imediatamente após o instante t0, a tensão vc(t) teria assumido transitoriamente o valor A.

	A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
	Respondido em 17/10/2021 09:52:51

	Explicação:
A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.

		10a
          Questão
	Acerto: 1,0  / 1,0

	(UFRN - 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua:
Figura Q2 complementar ao exercício - Fonte: UFRN, 2018.
A tensão no capacitor e a corrente elétrica no indutor são, respectivamente:


	10 V e 2 A

	12 V e 1,5 A

	6 V e 1,5 A

	8 V e 2 A

	6 V e 2 A
	Respondido em 17/10/2021 09:52:05

	Explicação:
A resposta certa é: 8 V e 2 A
