Conteúdo do exercício
1. Pergunta 1
0,1/0,1

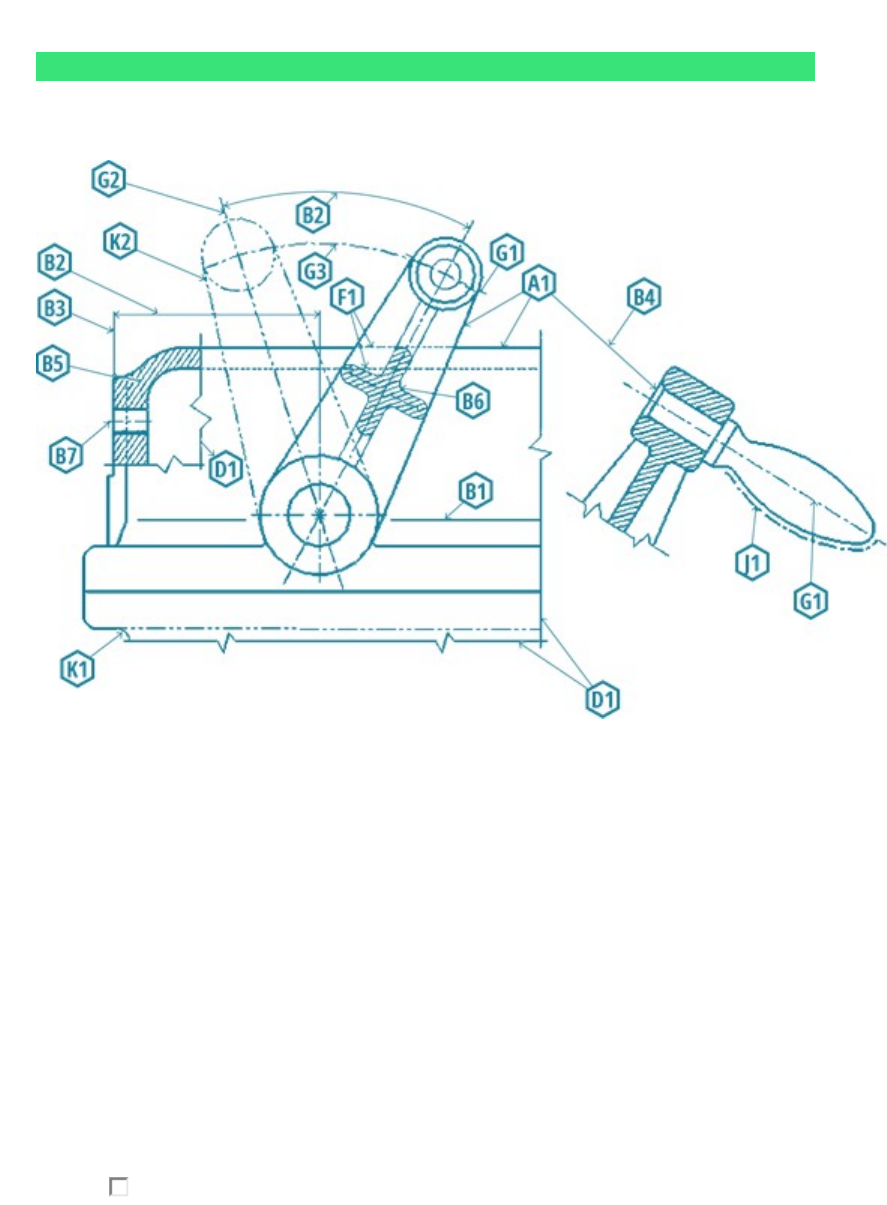

Observe a figura a seguir:
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8403: Aplicação de linhas em desenhos – Tipos de linhas - Larguras das linhas. Rio de Janeiro, 1984. p 3.
Considerando a figura apresentada e o conteúdo estudado sobre linhas, analise as afirmativas a seguir.
I. De acordo com a norma NBR 8403, a linha A1 deve ser utilizada para arestas visíveis.
II. De acordo com a norma NBR 8403, a linha B7 deve ser utilizada para linhas de centro curtas.
III. De acordo com a norma NBR 8403, a linha D1 deve ser utilizada para linhas de cotas.
IV. De acordo com a norma NBR 8403, a linha B5 deve ser utilizada para hachuras.
Está correto o que se afirma em:
Ocultar opções de resposta
1.
V, F, F, V.
2.
F, F, V, V.
3.
V, V, F, V.
Resposta correta
4.
V, V, V, F.
5.
F, V, F, V.
2. Pergunta 2
0,1/0,1
A projeção ortográfica é o método de representar a forma exata de um objeto por meio de duas ou mais projeções do objeto sobre planos que, em geral, estão em ângulo reto entre si baixando-se perpendiculares do objeto ao plano. O conjunto das vistas sobre esses planos descreve totalmente o objeto.
Considerando essas informações e o conteúdo estudado sobre a projeção ortográfica, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Na representação de uma peça, o número mínimo de vista para a ilustração de um objeto é uma vista.
II. ( ) A vista mais importante de uma peça deve ser utilizada como vista frontal, e corresponde à vista que representa a peça na sua posição de utilização.
III. ( ) É vedado o uso de vistas fora da posição determinada pelo método, exceto para a vista principal, que pode ser localizada em outras posições.
IV. ( ) É recomendado o emprego de grande número de linhas tracejadas, de modo a minimizar o número necessário de vistas.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
V, F, V, F.
2.
F, V, F, V.
3.
F, F, V, V.
4.
F, V, V, F.
5.
V, V, F, F.
Resposta correta
3. Pergunta 3
0,1/0,1
Um ponto é uma figura geométrica mais simples, que não possui dimensão, ou seja, não possui comprimento, nem largura, nem altura. Um ponto, em um sistema de projeção, pode ser facilmente localizado através de suas três coordenadas: abscissas, cotas e afastamento.
Considerando essas informações e o conteúdo estudado sobre sistemas de representação, pode-se afirmar que nos planos de:
Ocultar opções de resposta
1.
projeção, a distância entre a cota e a extremidade é chamada de linha de terra.
2.
projeção, as cotas e as abscissas são, respectivamente, denominadas por afastamentos e épuras.
3.
projeção, as alturas são denominadas afastamentos e as distância, abscissa.
4.
projeção, as alturas são denominadas cotas e, no plano horizontal de projeção, as distâncias são denominadas afastamentos.
Resposta correta
5.
projeção, as distâncias são denominadas abscissas, enquanto as alturas são denominadas afastamentos.
4. Pergunta 4
0,1/0,1
Leia o exceto a seguir:
“O objeto é representado de tal maneira que permite demonstrar três de suas faces, que correspondem geralmente à frontal, lateral esquerda e superior. As três faces são ligadas entre si, em um só desenho, montadas sobre três eixos, perpendiculares entre si, que servem de suporte às três dimensões (altura, largura e comprimento) e são colocados obliquamente em relação ao plano de projeção.”
Fonte: MICELI, M.; FERREIRA, P. Desenho Técnico Básico. Rio de Janeiro: Editora Imperial, 2009. p. 61.
Considerando essas informações e o conteúdo estudado sobre perspectiva isométrica, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Na perspectiva isométrica, o observador se encontra a uma distância infinita do objeto e as linhas projetantes convergem para um único ponto.
II. ( ) A perspectiva isométrica é a que menos deforma, quando comparada a outras perspectivas, pois mantém a mesma medida de largura, altura e profundidade dos objetos.
III. ( ) Na perspectiva isométrica, os eixos isométricos formam um ângulo de 120º entre si.
IV. ( ) A perspectiva isométrica, assim como a dimétrica e a trimétrica, é um tipo de perspectiva cônica ou exata.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
F, V, V, F.
Resposta correta
2.
V, F, V, F.
3.
V, F, F, V.
4.
F, V, F, V.
5.
F, V, V, V.
5. Pergunta 5
0,1/0,1
A norma da ABNT NBR 8403 – Aplicação de linhas em desenho técnicos fixa os tipos de linhas e suas aplicações, escalonamentos, espaçamento entre linhas, larguras, cores, terminação das linhas de chamada e ordem de prioridade de linhas coincidentes.
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8403: Aplicação de linhas em desenhos – Tipos de linhas - Larguras das linhas. Rio de Janeiro, 1984. p. 2.
Considerando essas informações e o conteúdo estudado, pode-se afirmar que a ordem correta de prioridade das linhas, em caso de ocorrência de duas ou mais linhas de diferentes tipos, é:
Ocultar opções de resposta
1.
linhas de centro; linhas de cota e auxiliar; arestas e contornos não visíveis; arestas e contornos visíveis; linhas de centro de gravidade; superfícies de cortes e seções.
2.
arestas e contornos visíveis; linhas de centro; superfícies de cortes e seções; linhas de cota e auxiliar; arestas e contornos não visíveis; linhas de centro de gravidade.
3.
arestas e contornos visíveis; arestas e contornos não visíveis; superfícies de cortes e seções; linhas de centro; linhas de centro de gravidade; linhas de cota e auxiliar;
Resposta correta
4.
linhas de centro; arestas e contornos não visíveis; linhas de cota e auxiliar; linhas de centro de gravidade; superfícies de cortes e seções, arestas e contornos visíveis.
5.
arestas e contornos não visíveis; linhas de centro de gravidade; superfícies de cortes e seções; linhas de centro; linhas de cota e auxiliar; arestas e contornos visíveis.
6. Pergunta 6
0,1/0,1
A linhas são indispensáveis ao desenho técnico, sem elas, seria impossível realizar a leitura do desenho. Para que todos os profissionais que atuam com desenho técnico possam falar a mesma “língua”, é necessário que a linguagem gráfica seja padronizada. A norma da ABNT NBR 8403 cumpre a função de especificar os tipos de linhas e suas denominações, para que todos possam ler e interpretar os desenhos técnicos da mesma maneira.
Fonte: ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 8403: Aplicação de linhas em desenhos – Tipos de linhas - Larguras das linhas. Rio de Janeiro, 1984. p 2.
Considerando essas informações e o conteúdo estudado sobre linhas, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A linha tracejada larga pode ser utilizada para contornos e arestas não visíveis.
II. ( ) A linha traço e ponto estreita pode ser utilizada para marcar a linhas de centro e linhas de simetria.
III. ( ) As linhas de chamada devem terminar com uma seta, se conduzirem a uma linha de cota.
IV. ( ) A linha contínua estreita deve ser utilizada para representar arestas visíveis e limites de vistas ou cortes.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
F, F, V, V.
2.
V, F, V, F.
3.
V, F, F, V.
4.
F, V, V. F.
5.
V, V, F, F.
Resposta correta
7. Pergunta 7
0,1/0,1
Para projetar um segmento de reta nos planos de projeção, basta projetar seus dois pontos extremos. Desta forma, sua projeção se apresenta em verdadeira grandeza, ou seja, com suas medidas e/ou inclinação reais, conforme mostra a figura a seguir.
Considerando essas informações e o conteúdo estudado sobre o segmento de reta, considere a figura acima e analise as afirmativas a seguir.
I. A distância do ponto b ao plano horizontal é chamado de afastamento.
II. O segmento de reta está localizado paralelo ao plano vertical, perpendicular em relação ao plano horizontal de projeção e apresenta as projeções horizontais dos pontos A e B coincidentes.
III. A linhade interseção do plano vertical com o plano horizontal é chamada de Linha de troca.
IV. No sistema projetivo, a localização do segmento de reta A-B é no 1º diedro.
V. No plano horizontal, a projeção do segmento de reta A-B projeta um único ponto, denominado ponto A-B.
Está correto apenas o que se afirma em:
Ocultar opções de resposta
1.
I, II e IV.
2.
II, IV e V.
Resposta correta
3.
III e V.
4.
II e V.
5.
I e IV.
8. Pergunta 8
0,1/0,1
A projeção se refere ao ato de representar um objeto através da passagem por todos os seus pontos de retas projetantes. Essas retas intersectam um plano de projeção, formando a representação do objeto.
Considerando essas informações e o conteúdo estudado sobre projeção, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) A épura é uma representação de qualquer entidade geométrica, mediante projeções ortogonais, em um plano. Em desenho técnico, é muito usada para a representação de modelos.
II. ( ) A abscissa é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
III. ( ) O diedro é a região limitada por dois semiplanos perpendiculares entre si.
IV. ( ) A cota é a coordenada horizontal de um referencial plano de coordenadas cartesianas.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
F, V, V, V.
2.
F, F, V, V.
3.
V, V, F, V.
4.
V, V, F, F.
5.
V, V, V, F.
Resposta correta
9. Pergunta 9
0,1/0,1
“A escolha da projeção que representará um objeto tridimensional em um desenho plano é determinada pelo propósito da representação. E o propósito geralmente fica entre o conflitante objetivo de ilustrar a aparência geral de um objeto, ou seja, como ele aparenta aos olhos em uma determinada posição, e indicar claramente a forma e as dimensões do objeto.”
Fonte: CRUZ, M. Projeções e perspectivas para desenhos técnicos. São José dos Campos: Editora Érica, 2014. p 133.
Considerando essas informações e o conteúdo estudado sobre projeções, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. ( ) Na projeção cilíndrica oblíqua, as linhas projetantes não são perpendiculares em relação ao plano de projeção.
II. ( ) As projeções cônicas se dividem em oblíquas e ortogonais, sendo a primeira a mais utilizada nas vistas ortográficas.
III. ( ) Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares em relação ao plano de projeção.
IV. ( ) As projeções se classificam em cônica e cilíndrica. Na projeção cônica, as linhas projetantes são paralelas entre si e oblíquas em relação ao plano de projeção.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta
1.
V, V, V, F.
2.
F, V, V, F.
3.
V, F, F, F.
4.
V, F, V, F.
Resposta correta
5.
F, F, V, V.
10. Pergunta 10
0,1/0,1
A projeção ortogonal apresenta o formato exato e também possibilita ilustrar detalhes internos do objeto. É através da projeção ortogonal que representamos graficamente objetos tridimensionais em superfícies planas e, com isso, é possível apresentar as reais características nas dimensões exatas.
Considerando essas informações e o conteúdo estudado sobre projeção ortogonal, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
I. Na projeção cilíndrica oblíqua, as linhas projetantes se encontram no vértice de projeção e são perpendiculares em relação ao plano de projeção.
II. As projeções cônicas se dividem em oblíquas e ortogonais, sendo a primeira a mais utilizada nas vistas ortográficas.
III. Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e perpendiculares em relação ao plano de projeção.
IV. As projeções se classificam em cônica e cilíndrica. Na projeção cônica, as linhas projetantes são obliquas.
Está correto o que se afirma em:
Ocultar opções de resposta
1.
I e II.
2.
I e III.
3.
III e IV.
Resposta correta
4.
II e IV.
5.
