Iniciado em domingo, 19 mai 2024, 07:51
Estado Finalizada
Concluída em domingo, 19 mai 2024, 08:07
Tempo
empregado
16 minutos 1 segundo
Avaliar 10,00 de um máximo de 10,00(100%)
Questão 1
Correto
Atingiu 1,00 de 1,00

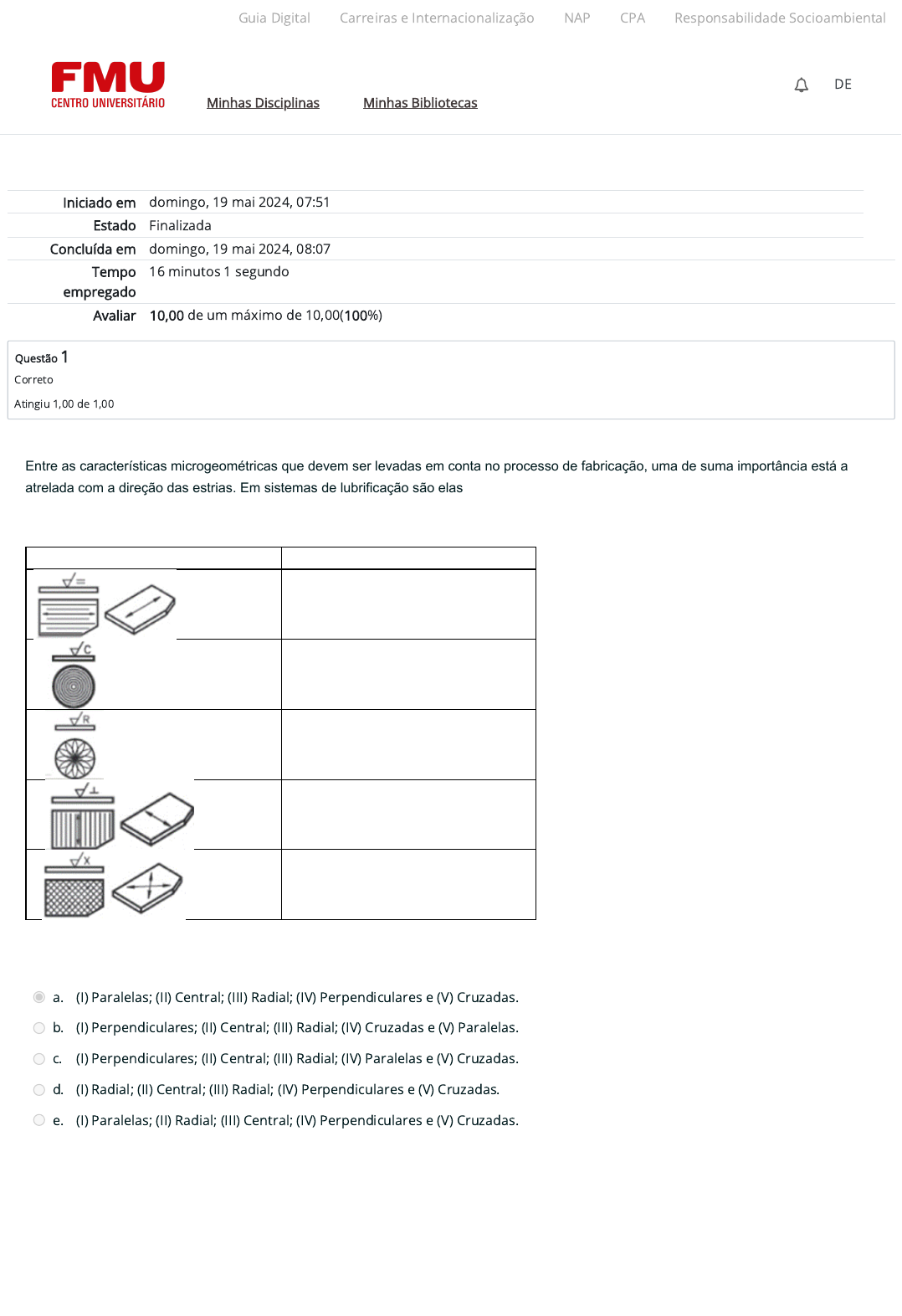

Entre as características microgeométricas que devem ser levadas em conta no processo de fabricação, uma de suma importância está a
atrelada com a direção das estrias. Em sistemas de lubrificação são elas que de certa forma direcionam o escoamento do óleo, por exemplo.
Neste sentido, qual a sequência ordenada correta que correlaciona a direção de estrias com os símbolos que são indicados em desenho
mecânico:
Direções das estrias Símbolos
I. ( ) Central
II. ( ) Cruzadas
III. ( ) Paralelas
IV. ( ) Perpendiculares
V. ( ) Radial
Fonte: Elaborado pelo autor, 2019
a. (I) Paralelas; (II) Central; (III) Radial; (IV) Perpendiculares e (V) Cruzadas.     
b. (I) Perpendiculares; (II) Central; (III) Radial; (IV) Cruzadas e (V) Paralelas.
c. (I) Perpendiculares; (II) Central; (III) Radial; (IV) Paralelas e (V) Cruzadas.
d. (I) Radial; (II) Central; (III) Radial; (IV) Perpendiculares e (V) Cruzadas.
e. (I) Paralelas; (II) Radial; (III) Central; (IV) Perpendiculares e (V) Cruzadas.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
Questão 4
Correto
Atingiu 1,00 de 1,00
Os equipamentos denominados calibres tampão são tipicamente empregados na inspeção de furos, sejam eles cilíndricos ou não, roscados
ou não. Eles são fabricados com materiais de alta resistência mecânica no intuito de aumentar sua vida útil. No caso da aferição do diâmetro
de um furo cilíndrico não roscado, essa dimensão estará dentro das tolerâncias quando o calibrador tampão (passa/não passa):
a. passar o diâmetro menor e não passar o diâmetro maior. 
b. passar os dois diâmetros.
c. passar o diâmetro maior e não passar o diâmetro menor.
d. passar o diâmetro maior.
e. não passar os dois diâmetros.
Quatro conjuntos de peças para serem empregadas em um acoplamento foram fabricadas e, suas dimensões reais do diâmetro da peça com
eixo e do diâmetro da peça com furo são apresentadas a seguir.
.       eixo: 50,012 mm; furo: 50,015 mm.
.       eixo: 50,016 mm; furo: 50,008 mm.
.       eixo: 50,018 mm; furo: 50,022 mm.
.       eixo: 50,011 mm; furo: 50,006 mm.
Para cada conjunto, respectivo, descreva com a letra ‘F’ caso o ajuste seja por folga ou ‘I’ caso o ajuste seja por interferência. Das
alternativas abaixo, indique qual a sequência correta desta descrição.
a. F - I - F - I. 
b. I - F - I - I.
c. F - I - F - F.
d. I - F - I - F.
e. F - F - F - I.
A operação de medição indireta demonstra que o resultado de medição é obtido pela medição direta de uma ou mais grandezas que
especificamente possui relação com a grandeza sob medição. Neste sentido, uma medição indireta é realizada com:
a. calibrador. 
b. paquímetro.
c. nenhum dos instrumentos acima indicados.
d. escala.
e. micrômetro.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 5
Correto
Atingiu 1,00 de 1,00
Questão 6
Correto
Atingiu 1,00 de 1,00
Todos os processos de fabricação inserem, devido a diversos fatores, irregularidades de formas macrogeométricas e microgeométricas. As
de ordem microgeométrica estão atreladas a rugosidade da superfície de uma peça. Neste sentido, quanto às seguintes informações, indique
qual a correta. Quanto as seguintes informações, indique qual a correta.
a. A classe de rugosidade N12 possui uma rugosidade Ra de 0,025 µm.
b. Uma superfície de peça bruta apresenta o intervalo de rugosidade de menores índices, dados por N1 a N3.
c. A classe de rugosidade N1 possui uma rugosidade Ra de 50 µm.
d. Uma superfície peça polida e sem marcas visualmente perceptíveis apresenta intervalo de rugosidade N4 a N6. 
e. Uma superfície de peça bruta apresenta o intervalo de rugosidade de maiores índices, dados por N10 a N12.
Em alguns tipos de montagens os elementos carecem de um ajuste com folga. Dentre as montagens, podemos citar: peças cujos
funcionamentos necessitam de folga por força de dilatação, anéis de rolamento, corrediças etc. Sobre esse tema, complete os espaços em
branco. Complete os espaços em branco.
“A folga ______ de uma montagem ocorre quando cada um dos elementos está na dimensão de máximo material. A folga de montagem
tende para ______ quando as dimensões reais dos elementos de montagem estão mais afastadas das suas dimensões de máximo material
e quando os erros geométricos são zero.”
Das alternativas abaixo, indique qual a sequência correta.
a. bilateral, lateral.
b. mínima, máxima. 
c. máxima, lateral.
d. bilateral, mínima.
e. máxima, mínima.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 7
Correto
Atingiu 1,00 de 1,00
Questão 8
Correto
Atingiu 1,00 de 1,00
O engenheiro chefe de um projetista mecânico recebeu as informações de um ajuste do tipo furo-eixo, dado por 30 p6 – 30 H7, em um
arquivo no formato CSV. Entretanto, o mesmo considerou a possibilidade de colocar estas informações em uma tabela, conforme abaixo
indicado. Na correria dos afazeres diários, o engenheiro chefe acabou por não completar a tabela, deixando a indicação por letras onde o
projetista deveria completar. Qual seria a sequência X, Y e Z correta?
30 p6 – 30 H7 Furo Eixo
Tolerância-padrão 7 6
Tolerância 21 µm Y
Dimensão nominal 30 mm 30 mm
Afastamento fundamental 0 µm +22 µm
Afastamento superior X +35 µm
Afastamento inferior 0 µm +22 µm
Dimensão máxima 30,021 mm 30,035 mm
Dimensão mínima 30,000 mm Z
Tipo de ajuste (interferência,
folga, incerto)
Interferência: quando o afastamento superior do furo
é menor ou igual ao afastamento inferior do eixo
Sistema de ajuste (furo-base
ou eixo-base)
eixo-base

a. +35 µm, 13 µm e 30,022 mm.
b. +35 µm, 13 µm e 30,021 mm.
c. +21 µm, 13 µm e 30,022 mm. 
d. +21 µm, 13 µm e 30,035 mm.
e. +21 µm, 12 µm e 30,022 mm.
As tolerâncias dimensionais são empregadas em diversas montagens sempre com o intuito de manter a intercambiabilidade dos
componentes, que pode ser montados sob distintas situações. Sobre esse tema, complete os espaços em branco. Complete os espaços em
branco.
 “______ relaciona o acoplamento entre uma peça macho e uma peça fêmea; a diferença entre as dimensões do furo e do eixo quando o
eixo é menor que o furo possui o ajuste com ______; a diferença entre as dimensões do furo e do eixo quando o eixo é maior que o furopossui o ajuste com ______; ______ fixa a dimensão nominal e serve de origem aos afastamentos. ”
Das alternativas abaixo, indique qual a sequência correta.
a. Folga, ajuste, interferência, linha zero.
b. Ajuste, folga, interferência, linha zero. 
c. Linha zero, interferência, folga.
d. Ajuste, linha zero, folga, interferência.
e. Interferência, ajuste, linha zero.
Guia Digital Carreiras e Internacionalização NAP CPA Responsabilidade Socioambiental
Minhas Disciplinas Minhas Bibliotecas
 DE 
https://codely-fmu-content.s3.amazonaws.com/Moodle/GuiaDigital/Guia+digital/index.html
https://carreiras.fmu.br/
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/
https://ambienteacademico.com.br/course/view.php?id=236
Questão 9
Correto
Atingiu 1,00 de 1,00
Questão 10
Correto
Atingiu 1,00 de 1,00
Um projetista deve ter em mente que na confecção de desenhos mecânicos a indicação de tolerância pode ser de dois tipos: (a) por
afastamento e (b) pela norma ABNT/ISO. Caso a segunda opção seja a selecionada, o profissional que executará a leitura do desenho deve
buscar informações em tabelas tal como a ABNT/ISO NBR 6158 – Sistema de tolerâncias e ajustes.
Desta forma, dentre as cotas indicadas com tolerância no desenho abaixo, assinale com um X quais poderiam pertencer de forma efetiva ao
eixo e ao furo.
Fonte: Elaborado pelo autor, 2019.
a. Eixo: 39,024 mm. Furo: 40,991 mm.
b. Eixo: 40,024 mm. Furo: 39, 992 mm.
c. Eixo: 40,025 mm. Furo: 39,992 mm.
d. Eixo: 39,998 mm. Furo: 40,991 mm. 
e. Eixo: 40,024 mm. Furo: 39,974 mm.
O equipamento denominado calibre passa/não passa é empregado na inspeção para a verificação de tolerâncias de peças e muito utilizado
no controle de qualidade de processos na indústria. Neste sentido, as dimensões de um eixo estarão dentro das tolerâncias quando um
calibrador de bocas:
a. passar na boca menor e não passar na boca maior.
b. nenhuma das opções anteriores.
c. passar na boca maior e na boca menor.
d. passar na boca maior e não passar na boca menor. 
e. não passar a boca menor e na boca maior.
