A
B
C
1 Marcar para revisão

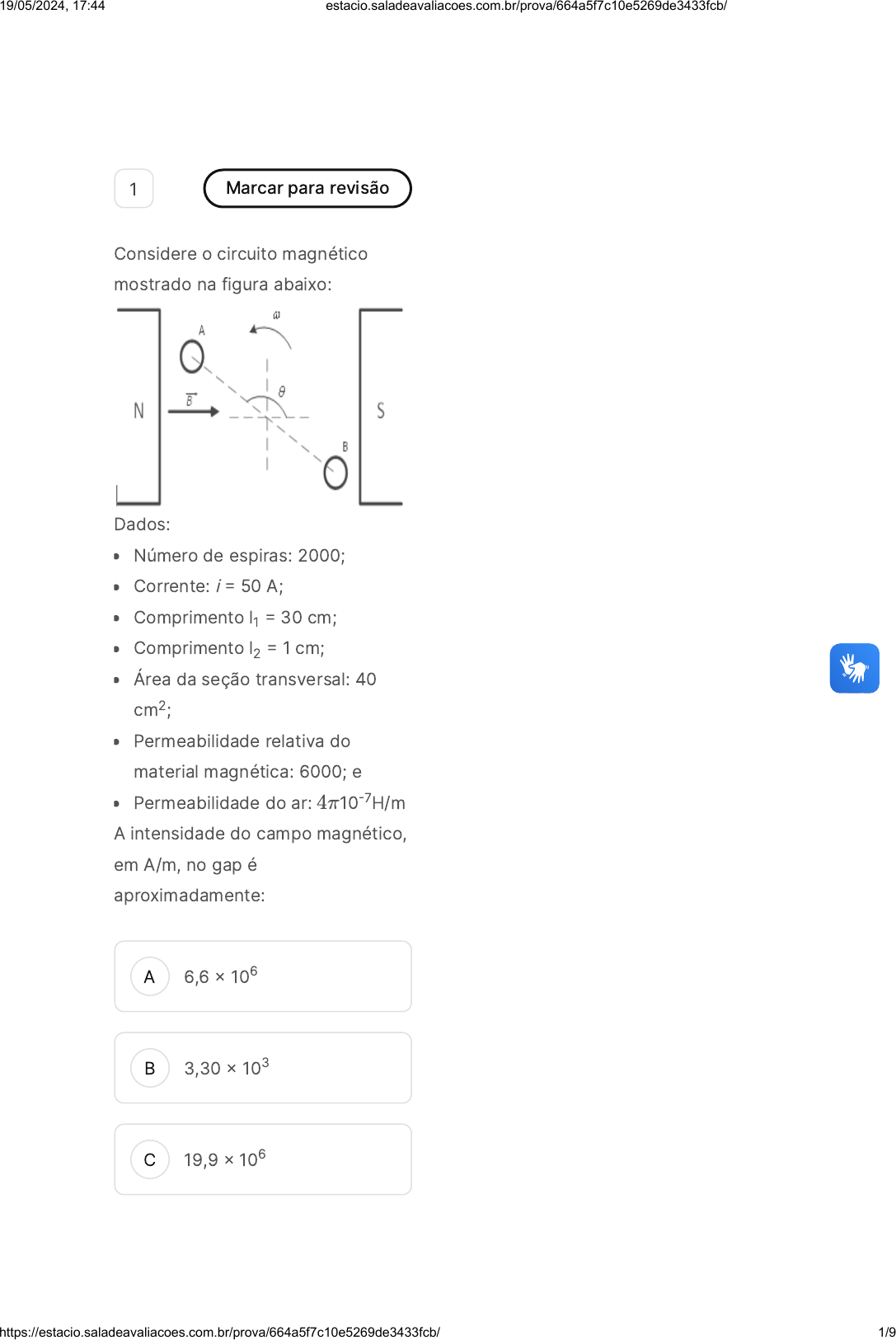

Considere o circuito magnético
mostrado na figura abaixo:
Dados:
Número de espiras: 2000;
Corrente: i � 50 A;
Comprimento l � 30 cm;
Comprimento l � 1 cm;
Área da seção transversal: 40
cm ;
Permeabilidade relativa do
material magnética: 6000; e
Permeabilidade do ar:  10 H/m
A intensidade do campo magnético,
em A/m, no gap é
aproximadamente:
1
2
2
4π
�7
6,6 � 106
3,30 � 103
19,9 � 106
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 1/9
D
E
A
B
C
D
E
9,95 � 106
1,65 � 103
2 Marcar para revisão
Para que a temperatura de uma
câmara frigorífica possa ser
empregada para em um circuito
de controle, é necessário que a
temperatura seja convertida em
um sinal de tensão por meio de
um dispositivo apropriado. O
dispositivo que realiza a
conversão da energia térmica
em energia elétrica é o:
Resistor.
Motor.
Par termoelétrico.
Foto-célula.
Indutor.
3 Marcar para revisão
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 2/9
A
B
C
D
E
�Instituto UniFil � 2021 �
Adaptada) Devido as
características que possui, o
motor de indução trifásico é
largamente utilizado na
indústria. Considere que um
motor de indução é utilizado
para o acionamento de uma
esteira em uma central de
tratamento de resíduos da
prefeitura de uma cidade. O
motor utilizado é alimentado
com 380 V em 60 Hz e possui
potência mecânica de 1 cv.
Além disso, consultando os
seus dados de placa, verificou-
se que ele possui 8 polos.
Assinale a alternativa que
indica a velocidade síncrona de
rotação desse motor.
900 rpm
1800 rpm
1200 rpm
1000 rpm
3600 rpm
4 Marcar para revisão
�CELESC � 2011 � Adaptada)
Um gerador síncrono de uma
00
hora
: 28
min
: 29
seg
Ocultar
Questão 5 de 10
Prova AV Máquinas Elétricas e Acionamento
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 3/9
A
B
C
D
E
usina hidrelétrica tem 16 polos
salientes e está acoplado na
rede elétrica do sistema
brasileiro. Assinale a alternativa
que indica a rotação do rotor
do gerador síncrono.
450 rpm
900 rpm
1800 rpm
225 rpm
600 rpm
5 Marcar para revisão
Considere as seguintes
afirmativas a respeito do efeito
de reação de armadura:
I � A reação de armadura
aumenta a tensão induzida no
motor.
II � A reação da armadura
provoca aumento da
velocidade do motor.
III � A reação de armadura
provoca o deslocamento do
plano magnético neutro.
Assinale a alternativa que
apresenta as afirmativas
corretas:
Respondidas �10� Em branco �0�
Finalizar prova
1 2 3 4 5
6 7 8 9 10
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 4/9
A
B
C
D
E
A
B
C
I e III, apenas.
II e III, apenas.
III, apenas
II, apenas.
I, apenas.
6 Marcar para revisão
Um motor shunt de potência 5
CV, 100 V, submetido a uma
prova em laboratório, gira com
rotação de 900 rpm quando
absorve uma corrente elétrica
de 60 A a plena carga, sendo a
resistência do induzido de valor
0,05 ohm. Se o fluxo por polos
for repentinamente reduzido
em 20%, nessa condição, a
corrente no induzido, em
ampères, será de:
298
179
587
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 5/9
D
E
A
B
C
D
E
448
386
7 Marcar para revisão
Um transformador trifásico com
ligação delta-estrela é formado
por um banco de
transformadores monofásicos
que possui, em seus
enrolamentos de alta tensão
�AT� e baixa tensão �BT�, 1000
e 30000 espiras,
respectivamente. Aplicando
uma tensão de 220kV no lado
de AT, a tensão terminal no
lado de BT, em kV, será
aproximadamente:
3300 kV
6600 kV
9900 kV
16500 kV
13200 kV
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 6/9
A
B
C
D
E
8 Marcar para revisão
Um circuito de acionamento
deve ser devidamente
projetado para preservar a
segurança e a integridade dos
equipamentos e operadores. O
dispositivo utilizado para
promover a descontinuidade
elétrica em um circuito por
meio de um comando
apropriado é denominado:
Dispositivo de
proteção
Controlador de
sobrecarga
Controlador de surto
Protetor
Seccionador
9 Marcar para revisão
Considere uma máquina motor
elétrico hipotético que possui
uma potência de saída de 10
HP. Desprezando-se as perdas
do campo magnético e
considerando que as perdas
mecânicas sejam de 500 W. O
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 7/9
A
B
C
D
E
rendimento do motor é
aproximadamente:
0,94
0,88
0,90
0,92
0,96
10 Marcar para revisão
�AOCP � 2008 � Adaptada)
Máquinas rotativas são
constituídas de um rotor que é
um elemento que gira em volta
do seu eixo, que é fixo no solo.
Em relação às máquinas
rotativas, analise as
afirmativas: I. As características
dos diversos tipos de máquinas
são determinadas pelos
métodos de conexão e
excitação dos enrolamentos,
mas os princípios básicos são
essencialmente similares. II. O
termo enrolamento de
armadura de uma máquina
rotativa é usado para se referir
a um enrolamento ou grupo de
enrolamentos que conduzem
corrente alternada. III. O
19/05/2024, 17:44 estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/
https://estacio.saladeavaliacoes.com.br/prova/664a5f7c10e5269de3433fcb/ 8/9
A
B
C
D
E
enrolamento de campo em uma
máquina síncrona é encontrado
no estator.
Apenas I e II.
Apenas I e III.
Apenas  II é
verdadeira
Apenas II e III.
Apenas  III é
verdadeira
