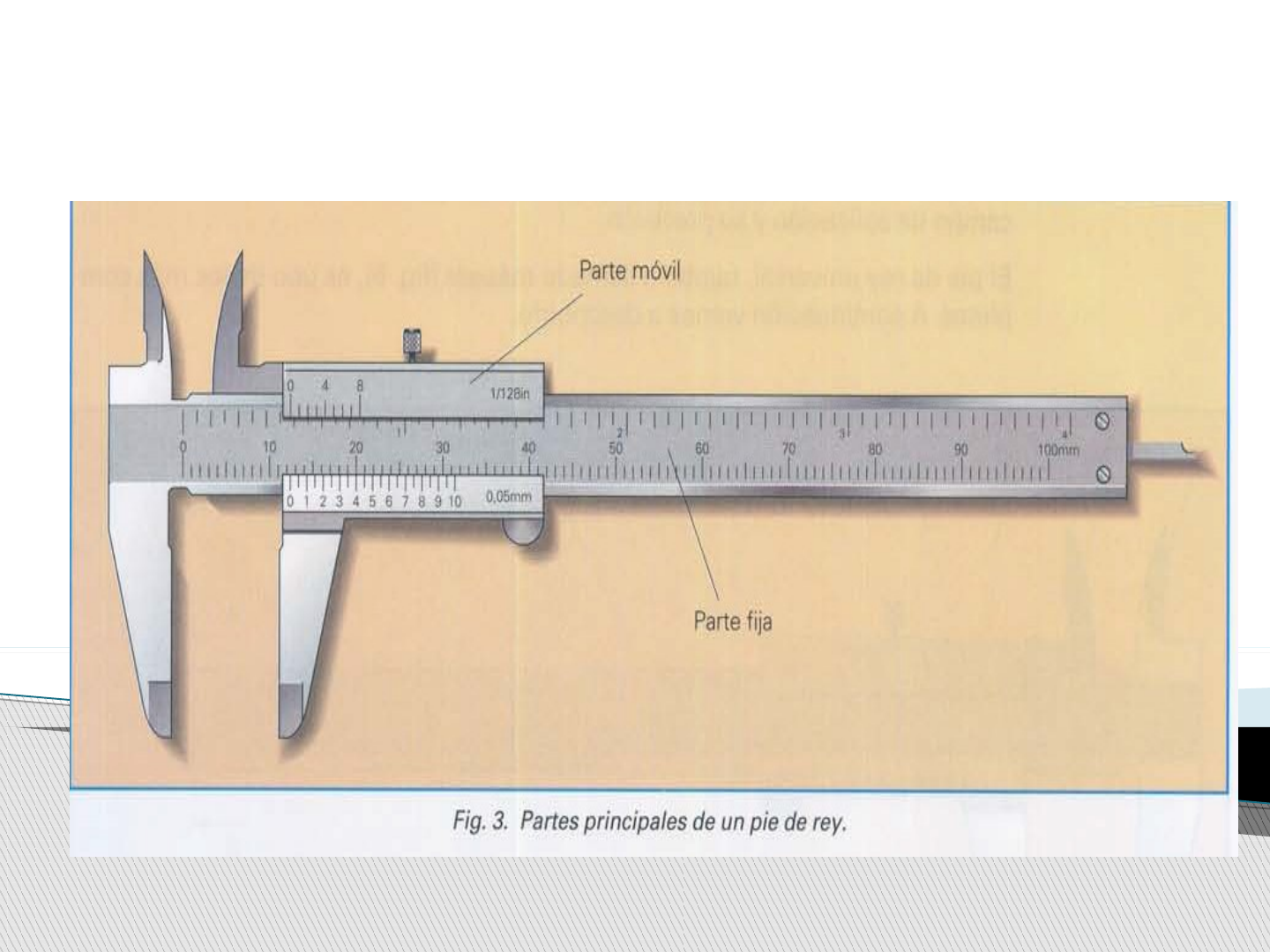

paquimetro 1 sumario 1º 0 elegemos para medir, comparar, verificar 2º calibre ou pinça . (desenho e colocar suas partes principais ) 3 avaliação dos nónios (tipos de nónios que podemos encontrar ) 4 desenho e explicação do funcionamento do nónio . 5º Características do paquímetro. Tipos de paquímetros Medir. A operação pela qual estabelecemos quantas vezes uma grandeza é maior ou menor do que uma outra tomada como uma unidade . Na oficina mecânica , a unidade de medida usada é (mm) milímetros e os seus submúltiplos : o décimo, centésimo e milésimo de um milímetro ou mícron Comparar . É a operação com a qual nós examinamos dois ou mais objectos ou elementos geométricos para descobrir suas relações, diferenças ou semelhanças . Com esta operação, vamos verificar se eles são iguais se eles têm a mesma forma , mas o seu valor expresso numericamente Verificar . É para verificar se algo é verdadeiro . Em mecânica a operação de verificar compreende tanto medir e comparar . Verificação mecânica é essencial e pode estender-se tanto na forma, medidas como as propriedades e características dos materiais e acabamento superficial . Cont. paquímetro paquímetro. é um instrumento de medição usado para medir dimensões lineares interna , externa e profundidade de uma peça. Consiste em uma régua graduada com um apoio fixo sobre o qual se desliza um cursor. Paquímetro É um instrumento finamente acabado, com as superfícies planas e polidas. O cursor é ajustado à régua, de modo que permita a sua livre movimentação com um mínimo de folga. Geralmente é construído de aço inoxidável, e suas graduações referem-se a 20ºC. A escala é graduada em milímetro e polegadas, podendo a polegada ser fraccionária ou milésimal. O cursor é provido de uma escala, chamada nónio ou vernier, que se desloca em frente às escalas da régua e indica o valor da dimensão tomada. Paquímetro Cont. Legenda: 1.Apalpadores para medir furos; 2. Nónio em polegadas; 3. Aperto do cursor; 4. Cursor; 5. Escala fixa em polegadas; 6. Haste de profundidade; 7. Escala fixa em milímetros; 8. Impulsor; 9. Nónio em milímetros; 10. Apalpadores para medições de superfícies externas Princípio do Nónio A escala do cursor, chamada Nónio (designação dada pelos portugueses em homenagem a Pedro Nunes, a quem é atribuída sua invenção) ou Vernier (denominação dada pelos franceses em homenagem a Pierre Vernier, que eles afirmam ser o inventor), consiste na divisão do valor N de uma escala graduada fixa por N.1 (nº de divisões) de uma escala graduada móvel Para entender o funcionamento do nónio , vamos examinar as duas reguas mencionadas : a maior AB ( Fig.2.6 ) fixa, dividida em milímetros e menor, móvel , movendo-se ao lado do maior e mais importante luneta gravada no nónio . temos 10 mm de comprimento da régua grande AB , e dividimo-los em 10 partes. Cada divisão valeria 1 milímetro = 10/10 mm. Vamos ter agora 9 mm de comprimento na pequena regra e dividamo-los em 10 partes . Cada divisão vai valer a pena 9/10 de milímetro, mm, sucesivamente. . Apreciação do nónio Características do paquímetro ou calibre Os paquímetros são diferenciados por: o comprimento da régua em centímetros : 15 cm, 25 cm , etc ; Para o grau de valorização do vernier : 0, 1 ; 0,05 ; 0,02 milímetro ; Material: aço, aço inoxidável , etc. , fosco ou brilhante ; forma de suas bocas : pontiaguda , em linha reta , etc. -Special : Com parafuso e aproximador ( Fig.8) . image1.jpeg image2.emf image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.wmf Pie de rey 0,02.exe image11.wmf Pie de rey de reloj 0,01.exe image12.wmf Pie de rey digital 0,01.exe image13.wmf Pie de rey 0,05_ejercicio.exe Pie de rey 0,02.exe Pie de rey de reloj 0,01.exe Pie de rey digital 0,01.exe Pie de rey 0,05_ejercicio.exe image14.png image15.jpeg image16.jpeg image17.png
