Escola Técnica Estadual Visconde de Mauá
Aluna: Daiane de Jesus Souza - Nº: 3
Disciplina: Lab. Eletrônica Digital II Docente: Wagner
ACIONAMENTO DO FLIP FLOP JK MESTRE ESCRAVO- CI 4027
Material Utilizado
· Protoboard
· CI 4027 (F.F duplo)
· Oscilador
· Multímetro
Introdução ao Acionamento do Flip Flop
	Antes de entrarmos no propósito do trabalho, precisamos entender sobre as diferenças do F. F RS e do F.F.JK.
	O F.F. JK é a evolução do F.F.RS síncrono, pois diferente do RS, ele tem o objetivo de eliminar a função proibida ou erro lógico. O F.F. RS tem as entradas SET e RESET e duas saídas lógicas que chamamos de Q e Q barrado. Já o JK tem as entradas J e K e o Clock, que dá o acionamento para cada determinada saída.

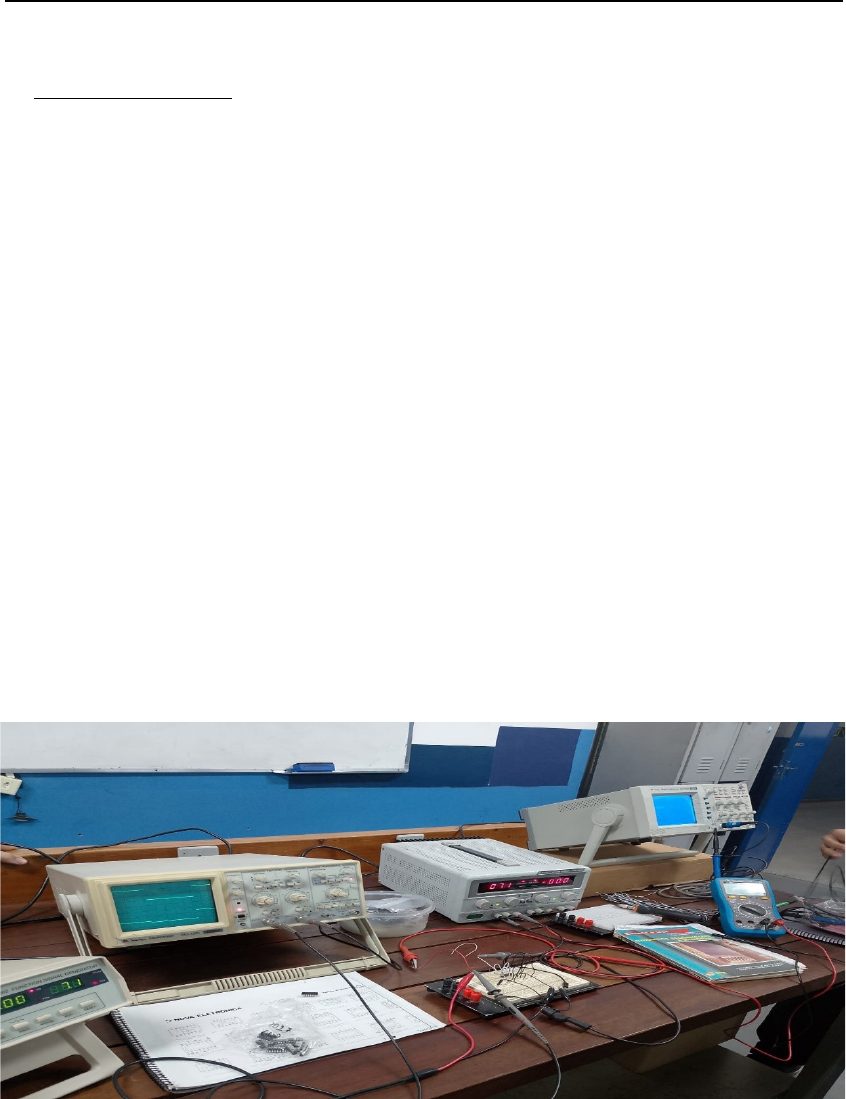

No laboratório foi montado um protótipo onde foi observada quais formas de ondas eram formadas nas saídas com os acionamentos das entradas com o clock.
	Nesse protótipo, foram incluídos no protoboard as pontas de um oscilador analógico e um digital, uma fonte de alimentação dupla DC regulada e um gerador de função senoidal.
	O objetivo do trabalho foi identificar como o acionamento do clock no Flip Flop pode alterar a frequência de onda no circuito. Conforme alteração no canal do oscilador, percebemos uma variação entre as saídas do Flip Flop, como pode se observar abaixo.
	Mas para que fossem apresentados esses resultados, realizamos algumas alterações no protoboard, observando o datasheet do CI4027 (que é um CI de duplo F.F) e alterando suas entradas e saídas. Abaixo temos o diagrama do CI427 e a descrição de acionamento.
No 1º Flip Flop, temos: No 2º Flip Flop temos:

O pino 8 é o negativo do circuito, ou seja, o fio terra e o pino 16 é a tensão onde é aplicada para o acionamento do circuito.
		TABELA VERDADE- COMANDOS
As entradas de Dados determinam a próxima saída (Q) com base no nível lógico presente nelas antes da transição positiva da borda de clock (CLK), assim temos:
J = 0 e K = 0: Não altera a saída (Q mantém o estado anterior).
J = 1 e K = 0: Seta a saída para 1 (Q = 1).
J = 0 e K = 1: Seta a saída para 0 (Q = 0).
J = 1 e K = 1: Comportamento indefinido (evitar essa combinação).
O clock, é a entrada que determina o momento em que as entradas J e K são capturadas e o estado da saída é atualizado. A mudança de estado ocorre na transição positiva da borda de clock (quando o sinal vai de 0 para 1). Já a saída Q, saída principal do flip-flop e que reflete o estado atual do circuito e Q' é Saída complementar à saída Q (Q' =! Q).
image13.emf
NOMEPINO
CK13
J10
K11
SET9
RESET12
Microsoft_Excel_Worksheet.xlsx
Planilha1
		NOME		PINO
		CK		13
		J		10
		K		11
		SET		9
		RESET		12
