Questão 1/5 - Instrumentação Eletrônica

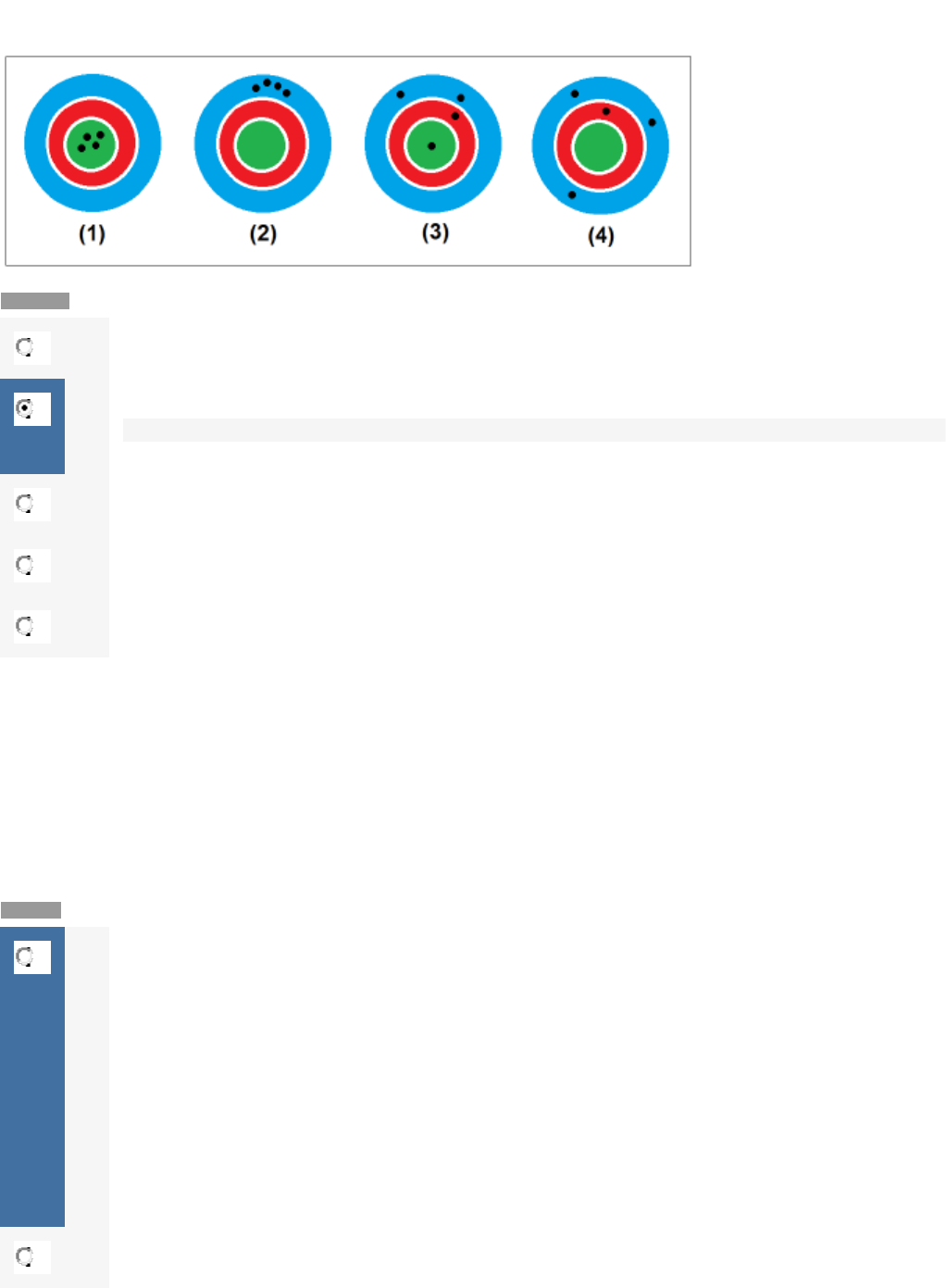

Na figura a seguir:
Qual dos alvos representa um sistema impreciso e inexato?
Nota: 20.0

	A
	Alvos 1 e 3

	B
	Alvo 4
Você acertou!

	C
	Alvo 3

	D
	Alvo 2

	E
	Alvo 1
Questão 2/5 - Instrumentação Eletrônica
Para cada medida exibida na tabela seguinte.

	1
	2
	3
	4
	5
	Medida
	14,9
	14,5
	14,7
	14,4
	14,5
	Desvio
	?
	?
	?
	?
	?
Calcular o erro aleatório (desvio)
Nota: 0.0

	A
	0,3 ;  -0,1 ;  0,1 ;  -0,2 ;  -0,1

	1
	2
	3
	4
	5
	Medida
	14,9
	14,5
	14,7
	14,4
	14,5
	Média
	14,6




	Desvio
	0,3
	-0,1
	0,1
	-0,2
	-0,1

	B
	0,4 ;  0,1 ;  -0,1 ;  -0,2 ;  0,1

	C
	0,3 ;  0,1 ;  -0,1 ;  -0,2 ;  0,1

	D
	0,3 ;  -0,1 ;  0,1 ;  -0,2 ;  0,1

	E
	0,3 ;  -0,1 ;  0,1 ;  -0,2 ;  0,1
Questão 3/5 - Instrumentação Eletrônica
Calcule a tensão que chega na carga RL (tensão VL),
considerando que:
Vo = 10 V (tensão de saída amplificada do amplificador operacional)
RL = 8 ? (resistência da carga)
Zo = 8 ? (resistência de saída do amplificador operacional)
Nota: 0.0

	A
	6,2V

	B
	5,25V

	C
	5V

	D
	4,35V

	E
	5,65V
Questão 4/5 - Instrumentação Eletrônica
Para a sequência de medidas de corrente elétrica exibidas na tabela seguinte.
	Medidas (A)
	Média
	Desvio Padrão
	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	?
	?
	15,2
	15,15
	14,95
	14,98
	15,02
	15,1
	15,15
	14,8
	14,95
	15,02


Calcular o valor da média e do desvio padrão.
Nota: 0.0

	A
	Média=15,01 A, D.P.=0,13

	B
	Média=15,03 A, D.P.=0,12

	Medidas (A)
	Média
	Desvio Padrão
	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	15,03
	0,12
	15,2
	15,15
	14,95
	14,98
	15,02
	15,1
	15,15
	14,8
	14,95
	15,02




	C
	Média=15,00 A, D.P.=0,12

	D
	Média=15,03 A, D.P.=0,14

	E
	Média=15,03 A, D.P.=0,16
Questão 5/5 - Instrumentação Eletrônica
Na figura a seguir:
Qual dos alvos representa um sistema preciso e inexato?
Nota: 0.0

	A
	Alvos 1 e 3

	B
	Alvo 4

	C
	Alvo 3

	D
	Alvo 2

	E
	Alvo 1
Questão 1/5 - Instrumentação Eletrônica
Um amplificador operacional tem um ganho de tensão de malha aberta igual a 116 dB.
Converta este ganho para um valor que represente o número de vezes que a tensão diferencial de entrada é amplificada.
Nota: 0.0

	A
	630.957 vezes maior.

	B
	600.160 vezes maior.

	C
	590.880 vezes maior.

	D
	634.350 vezes maior.

	E
	623.340 vezes maior.
Questão 2/5 - Instrumentação Eletrônica
O resultado das medições de um multímetro é exibido na Tabela 1.
Tabela 1
	MEDIDAS (V)

	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	Média
	12,06
	11,96
	12,1
	12,01
	11,95
	11,94
	12,09
	12,05
	12,04
	11,99
	?
Determinar a média e o erro sistemático de um voltímetro, a partir de dez medições realizadas em uma fonte de tensão padrão com valor verdadeiro conhecido igual 12V.
Nota: 0.0

	A
	Média=12,00 V, E.S.=0,02V

	B
	Média=12,01 V, E.S.=0,02V

	C
	Média=12,02 V, E.S.=0,03V

	D
	Média=12,02 V, E.S.=0,02V

	MEDIDAS (V)

	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	Média (V)
	12,06
	11,96
	12,1
	12,01
	11,95
	11,94
	12,09
	12,05
	12,04
	11,99
	12,02

Erro Sistemático =  Média – VVC = 12,02 – 12 = 0,02 V.


	E
	 Média=12,03 V, E.S.=0,03V
Questão 3/5 - Instrumentação Eletrônica
Para a sequência de medidas de corrente elétrica exibidas na tabela seguinte.
	Medidas (A)
	Média
	Desvio Padrão
	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	?
	?
	15,2
	15,15
	14,95
	14,98
	15,02
	15,1
	15,15
	14,8
	14,95
	15,02


Calcular o valor da média e do desvio padrão.
Nota: 20.0

	A
	Média=15,01 A, D.P.=0,13

	B
	Média=15,03 A, D.P.=0,12
Você acertou!

	Medidas (A)
	Média
	Desvio Padrão
	X1
	X2
	X3
	X4
	X5
	X6
	X7
	X8
	X9
	X10
	15,03
	0,12
	15,2
	15,15
	14,95
	14,98
	15,02
	15,1
	15,15
	14,8
	14,95
	15,02




	C
	Média=15,00 A, D.P.=0,12

	D
	Média=15,03 A, D.P.=0,14

	E
	Média=15,03 A, D.P.=0,16
Questão 4/5 - Instrumentação Eletrônica
Calcule a tensão que chega na carga RL (tensão VL),
considerando que:
Vo = 10 V (tensão de saída amplificada do amplificador operacional)
RL = 8 ? (resistência da carga)
Zo = 8 ? (resistência de saída do amplificador operacional)
Nota: 20.0

	A
	6,2V

	B
	5,25V

	C
	5V
Você acertou!

	D
	4,35V

	E
	5,65V
Questão 5/5 - Instrumentação Eletrônica
Na figura a seguir:
Qual dos alvos representa um sistema preciso e inexato?
Nota: 20.0

	A
	Alvos 1 e 3

	B
	Alvo 4

	C
	Alvo 3

	D
	Alvo 2
Você acertou!

	E
	Alvo 1
Questão 1/5 - Instrumentação Eletrônica
Encontre a relação entre os resistores R2 e R1 do circuito exibido na figura seguinte
para que o ganho de tensão seja igual a 7 (Av=7).
Nota: 0.0

	A
	R2=6R1

	B
	R2=7R1

	C
	R1=6R2

	D
	R2=R1/7

	E
	R1=R2/7
Questão 2/5 - Instrumentação Eletrônica
Considere: R1= 1k, R2=10k, V1=300mV e V2=500mV
Calcular a tensão na saída do circuito.
Nota: 0.0

	A
	0,2V

	B
	3V

	C
	2V

	D
	1,5V

	E
	5V
Questão 3/5 - Instrumentação Eletrônica
Considere: R1=2k , R2=4k
Qual o valor do ganho de tensão do circuito exibido na figura seguinte?
Nota: 20.0

	A
	3,5

	B
	-3

	C
	-3,5

	D
	3
Você acertou!

	E
	4
Questão 4/5 - Instrumentação Eletrônica
Sendo R1=12k , R2=24k ,  Vi= 3 V
Qual é o valor da corrente I2?
Nota: 20.0

	A
	200uA

	B
	210uA

	C
	250uA
Você acertou!

	D
	254uA

	E
	262uA
Questão 5/5 - Instrumentação Eletrônica
Encontrar a relação entre os resistores
para que a tensão de saída seja a média das tensões de entrada.
Nota: 0.0

	A
	R1=2Rf, R2=Rf

	B
	R1=2Rf, R2=2Rf

	C
	R1=Rf, R2=Rf

	D
	R1=Rf, R2=2Rf

	E
	R1=Rf, R2=Rf/2
Questão 1/5 - Instrumentação Eletrônica
Considere: R1=2k , R2=4k
Qual o valor do ganho de tensão do circuito exibido na figura seguinte?
Nota: 20.0

	A
	3,5

	B
	-3

	C
	-3,5

	D
	3
Você acertou!

	E
	4
Questão 2/5 - Instrumentação Eletrônica
Sendo R1=12k , R2=24k ,  Vi= 3 V
Qual é o valor da corrente I2?
Nota: 20.0

	A
	200uA

	B
	210uA

	C
	250uA
Você acertou!

	D
	254uA

	E
	262uA
Questão 3/5 - Instrumentação Eletrônica
Considere: R1=R2,  V1=300mV e V2=500mV
Calcule a tensão na saída do circuito.
Nota: 20.0

	A
	-500mV

	B
	200mV
Você acertou!

	C
	250mV

	D
	-250mV

	E
	200nV
Questão 4/5 - Instrumentação Eletrônica
Considere: R1=1k , R2=4k ,  Vi=2 V
Qual o valor da tensão de saída Vo?
Nota: 0.0

	A
	9V

	B
	10,92V

	C
	11V

	D
	8,33V

	E
	10V
Questão 5/5 - Instrumentação Eletrônica
Considerando R1=120k , R2=240k ,  vo(t) = - 8 sen(t) (V)
Encontre a expressão da tensão de entrada vi(t)
Nota: 0.0

	A
	vi(t) = - 4 sen(t) (V)

	B
	vi(t) = - 8 cos(t) (V)

	C
	vi(t) = - 2 sen(t) (V)

	D
	vi(t) = 4 sen(t) (V)

	E
	vi(t) = 4 cos(t) (V)
Questão 1/5 - Instrumentação Eletrônica
Quanto tempo a tensão de saída levará para atingir o valor de -2V?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV.
Nota: 20.0

	A
	t = 10 ms

	B
	t = 20 ms
Você acertou!

	C
	t = 30 ms

	D
	t = 40 ms

	E
	t = 50 ms
Questão 2/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída no instante t = 5 ms ?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV
Nota: 0.0

	A
	V0 = -100 mV

	B
	V0 = -200 mV

	C
	V0 = -300 mV

	D
	V0 = -400 mV

	E
	V0 = -500 mV
Questão 3/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo no circuito da figura seguinte?
Nota: 0.0

	A
	Maior que Vg.

	B
	Igual a Vg.

	C
	Menor que Vg.

	D
	O dobro de Vg.
Questão 4/5 - Instrumentação Eletrônica
Considere que os valores de R1 e R2 do amplificador de instrumentação exibido na figura seguinte são iguais a 100k?, e que o mesmo tem um ganho de tensão igual a 1010.
Calcule a tensão de saída Vo considerando: V1 = 5,003 V e V2 = 5,001 V
Nota: 0.0

	A
	V0 = 2,02 V

	B
	V0 = -2,02 V

	C
	V0 = 2,20 V

	D
	V0 = -2,20 V

	E
	V0 = -2,22 V
Questão 5/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo?
Considere:
R1=R2,  R3=R4,  V1=3m V e V2=5m V.
Nota: 0.0

	A
	Vo = - 8 mV

	B
	Vo =  8 mV

	C
	Vo = - 2 mV

	D
	Vo = 2 mV

	E
	Vo = - 15 mV
Questão1/5 - Instrumentação Eletrônica
Considere que os valores de R1 e R2 do amplificador de instrumentação exibido na figura seguinte são iguais a 100k?, e que o mesmo tem um ganho de tensão igual a 1010.
Calcule a tensão de saída Vo considerando: V1 = 5,003 V e V2 = 5,001 V
Nota: 20.0

	A
	V0 = 2,02 V

	B
	V0 = -2,02 V
Você acertou!

	C
	V0 = 2,20 V

	D
	V0 = -2,20 V

	E
	V0 = -2,22 V
Questão 2/5 - Instrumentação Eletrônica
Quanto tempo a tensão de saída levará para atingir o valor de -2V?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV.
Nota: 20.0

	A
	t = 10 ms

	B
	t = 20 ms
Você acertou!

	C
	t = 30 ms

	D
	t = 40 ms

	E
	t = 50 ms
Questão 3/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo no circuito da figura seguinte?
Nota: 20.0

	A
	Maior que Vg.

	B
	Igual a Vg.
Você acertou!

	C
	Menor que Vg.

	D
	O dobro de Vg.
Questão 4/5 - Instrumentação Eletrônica
Qual a relação entre os valores dos resistores R3 e R4 para que a expressão da tensão de saída seja igual a  V0=2.(V1+V2)
Considere: R1=R2.
Nota: 0.0

	A
	R4 = 3.R3

	B
	R4 = R3

	C
	R4 = R3/3

	D
	R4 = 2.R3

	E
	R4 = -3.R3
Questão 5/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída no instante t = 5 ms ?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV
Nota: 20.0

	A
	V0 = -100 mV

	B
	V0 = -200 mV

	C
	V0 = -300 mV

	D
	V0 = -400 mV

	E
	V0 = -500 mV
Você acertou!
·
Questão 1/5 - Instrumentação Eletrônica
Considere que os valores de R1 e R2 do amplificador de instrumentação exibido na figura seguinte são iguais a 100k?, e que o mesmo tem um ganho de tensão igual a 1010.
Calcule a tensão de saída Vo considerando: V1 = 5,003 V e V2 = 5,001 V
Nota: 20.0

	A
	V0 = 2,02 V

	B
	V0 = -2,02 V
Você acertou!

	C
	V0 = 2,20 V

	D
	V0 = -2,20 V

	E
	V0 = -2,22 V
Questão 2/5 - Instrumentação Eletrônica
Quanto tempo a tensão de saída levará para atingir o valor de -2V?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV.
Nota: 20.0

	A
	t = 10 ms

	B
	t = 20 ms
Você acertou!

	C
	t = 30 ms

	D
	t = 40 ms

	E
	t = 50 ms
Questão 3/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo no circuito da figura seguinte?
Nota: 20.0

	A
	Maior que Vg.

	B
	Igual a Vg.
Você acertou!

	C
	Menor que Vg.

	D
	O dobro de Vg.
Questão 4/5 - Instrumentação Eletrônica
Qual a relação entre os valores dos resistores R3 e R4 para que a expressão da tensão de saída seja igual a  V0=2.(V1+V2)
Considere: R1=R2.
Nota: 0.0

	A
	R4 = 3.R3

	B
	R4 = R3

	C
	R4 = R3/3

	D
	R4 = 2.R3

	E
	R4 = -3.R3
Questão 5/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída no instante t = 5 ms ?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV
Nota: 20.0

	A
	V0 = -100 mV

	B
	V0 = -200 mV

	C
	V0 = -300 mV

	D
	V0 = -400 mV

	E
	V0 = -500 mV
Você acertou!
·
Questão 1/5 - Instrumentação Eletrônica
Considere que os valores de R1 e R2 do amplificador de instrumentação exibido na figura seguinte são iguais a 100k?, e que o mesmo tem um ganho de tensão igual a 1010.
Calcule a tensão de saída Vo considerando: V1 = 5,003 V e V2 = 5,001 V
Nota: 20.0

	A
	V0 = 2,02 V

	B
	V0 = -2,02 V
Você acertou!

	C
	V0 = 2,20 V

	D
	V0 = -2,20 V

	E
	V0 = -2,22 V
Questão 2/5 - Instrumentação Eletrônica
Quanto tempo a tensão de saída levará para atingir o valor de -2V?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV.
Nota: 20.0

	A
	t = 10 ms

	B
	t = 20 ms
Você acertou!

	C
	t = 30 ms

	D
	t = 40 ms

	E
	t = 50 ms
Questão 3/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída Vo no circuito da figura seguinte?
Nota: 20.0

	A
	Maior que Vg.

	B
	Igual a Vg.
Você acertou!

	C
	Menor que Vg.

	D
	O dobro de Vg.
Questão 4/5 - Instrumentação Eletrônica
Qual a relação entre os valores dos resistores R3 e R4 para que a expressão da tensão de saída seja igual a  V0=2.(V1+V2)
Considere: R1=R2.
Nota: 0.0

	A
	R4 = 3.R3

	B
	R4 = R3

	C
	R4 = R3/3

	D
	R4 = 2.R3

	E
	R4 = -3.R3
Questão 5/5 - Instrumentação Eletrônica
Qual o valor da tensão de saída no instante t = 5 ms ?
Considere: R = 1 k?, C = 100 nF e Vi = 10 mV
Nota: 20.0

	A
	V0 = -100 mV

	B
	V0 = -200 mV

	C
	V0 = -300 mV

	D
	V0 = -400 mV

	E
	V0 = -500 mV
Você acertou!
·
Print de provas proibido. Sanções serão aplicadas
