Procedimento de substituição de gaxeta
ALUNO: ARTHUR BERTO FERREIRA ROSA
Aperto do Preme - Gaxeta
O ajuste das porcas do preme gaxetas é feito quando há vazamento em forma de pingos ou
de escorrimento. Aperte as porcas alternadamente, 1/4 de volta de cada vez, mantendo o

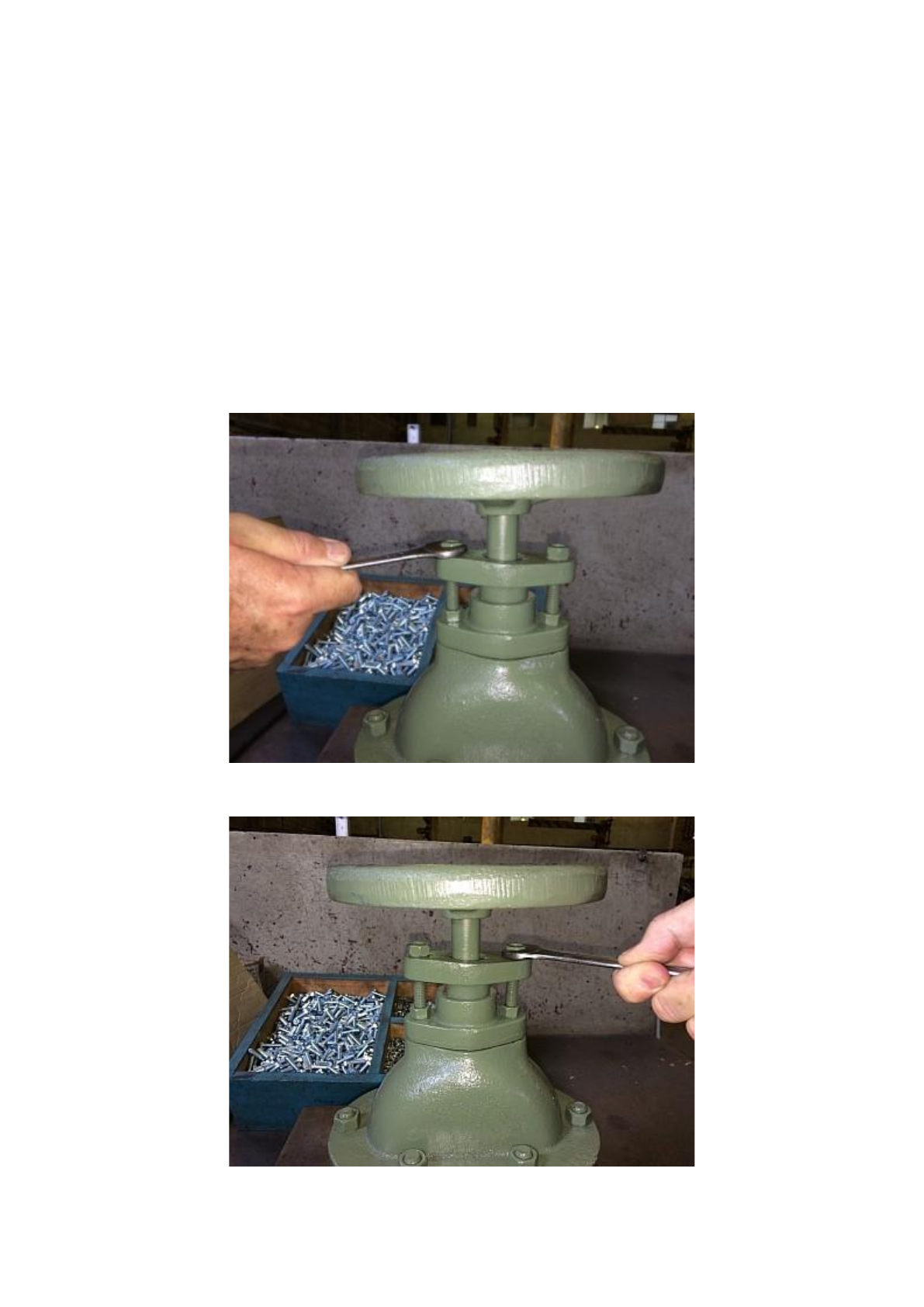

preme gaxetas nivelado e verificando se o vazamento parou. Veja as Figuras 1 e 2 abaixo.
Verifique também se a haste não está prendendo. Este ajuste pode ser feito com a válvula
em serviço. Na maioria dos casos isso resolve o problema de vazamento. Se após estes
apertos ou se não há mais curso para apertar, mais gaxetas devem ser adicionadas ou
mesmo trocadas.
Figura 1
Figura 2
Adicionar ou Trocar as Gaxetas
A troca ou adição de gaxetas nas válvulas deve ser feita quando o vazamento por elas não
pode ser eliminado através do ajuste das porcas. A adição ou troca de gaxetas é feita da
seguinte forma:
1. Retirar a pressão da linha (fig 3) antes de iniciar a manutenção. Use equipamento de
proteção individual (EPIs) adequados.
Figura 3
2. Se possível, deixar a válvula na posição totalmente aberta. Nas válvulas que tem contra
vedação isso irá reduzir o vazamento do fluido durante a manutenção.
3. Soltar as porcas e levantar o preme gaxetas para ter acesso às gaxetas (Fig.4).
Figura 4
4. Pode-se acrescentar gaxetas neste ponto preenchendo a câmara de gaxetas. Seguir
para o passo 6.
5. Caso as gaxetas estejam desgastadas, retirar as gaxetas usadas usando uma ferramenta
pontiaguda e curva de diâmetro pequeno (± 3mm). (ver fig 5 e 6)
Figura 5
Figura 6
6. Colocar as gaxetas novas com o lado cortado sempre em lado oposto ao anterior
(deslocado 180 graus). Ver Figura 7. Use o preme gaxetas para empurrar cada gaxeta para
dentro. Quando a câmara estiver cheia, colocar as porcas novamente no lugar e apertar
alternadamente até começar a prender a haste. Verifique se a haste não está presa
girando-a algumas voltas.
7. Aplicar pressão da linha e ajustar as gaxetas se necessário.
Fonte: https://www.niagara.com.br/artigo/manutencao-e-troca-de-gaxetas-valvulas-niagara
(acessado no dia 22/09/2021)
