PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 1 de 20
COMO INSERIR OS AJUSTES DE COMUNICAÇÃO RELÉ NOJA OP10-1-P-MODELO RC-
10ES E INSTALAÇÃO DO MODEM V2COM

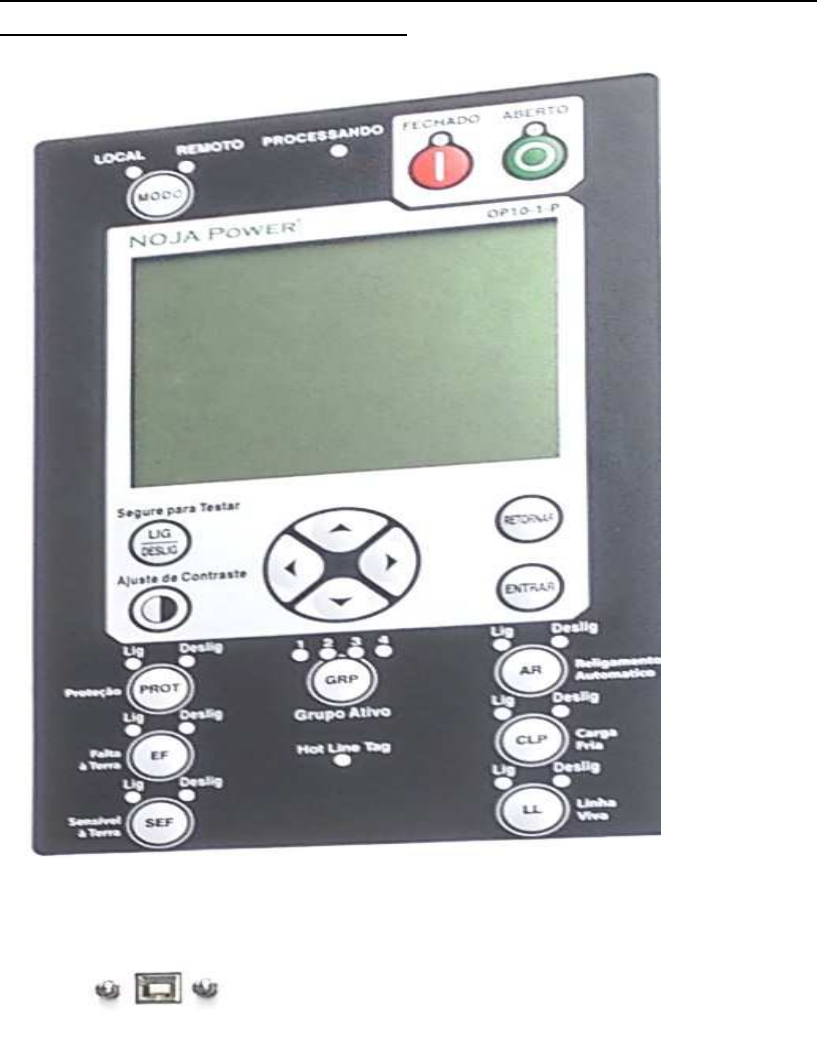

 Para PARAMETRIZAR o RELÉ NOJA, estabeleça uma conexão do NOTEBOOK
com o Relé NOJA; para que isso ocorra, o MODO Local/Remoto deve estar na posição
de Local, e o CABO USBA e USBB (cabo de impressora) plugado na porta frontal
conforme foto abaixo:
PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 2 de 20


Clique no ícone CMS foto abaixo VERSAO 3.5.0.0 que deve estar instalado em seu
computador:

Ao clicar no ícone CMS ira aparecer a tela abaixo, clique no ícone conforme seta
vermelha.
PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 3 de 20

 Ao aparecer a tela abaixo, clique em +NOVO e DISPOSITIVO.



PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 4 de 20
Ao aparecer a tela abaixo, no campo NOME preencha com o nome da SUBESTAÇÃO
ou POSTO DO RELIGADOR, no exemplo o nome da nossa subestação (SE_O&M_214R),
Tipo do Religador: TRIFASICO:

FOTO 1
O Número Serial do Relé, você pega apertando a tecla RETORNAR, no PAINEL DE
COMANDO do Religador foto abaixo:

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 5 de 20
Aperte novamente a tecla RETORNAR para chegar até MENU PRINCIPAL, depois
aperte seta para baixo até o item IDENTIFICAÇÃO:

Aperte ENTRAR – copie o numero circulado em vermelho do seu Relé.

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 6 de 20
De posse do número Serial preencha o campo: Número Serial do Relé com o número
que você copiou do painel acima circulado em vermelho; o restante dos campos deve
ser preenchido conforme foto abaixo. Clique em SALVAR -DISQUETE:

Com o cabo USB conectado no NOTEBOOK e no RELE NOJA, clique em
CONFIGURAÇÕES OFF-LINE depois PROTOCOLO depois clique em CMS preencha os
campos conforme foto abaixo:


Clique em CONECTAR:


PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 7 de 20
Ao conectar aparecerá uma tela conforme foto abaixo indicando que a conexão foi
bem-sucedida e que você está ONLINE:

Devemos receber todas as configurações do Relé clicando em CONEXÃO - RECEBER,
MARQUE TODAS AS CAIXINHAS CONFORME FOTO ABAIXO, clique em INICIAR
TRANSFERENCIA conforme abaixo:


PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 8 de 20
Aguarde o término da transferência, que aparecerá a tela abaixo:

Caso seja de seu interesse criar um BACKUP do arquivo que está no relé, clique em
DIPOSITIVO e clique em EXPORTAR:

Irá aparecer a tela abaixo, marque a caixinha para selecionar o equipamento e no
campo indicado pela seta escolha a pasta aonde você quer salvar o BACKUP:

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 9 de 20
CRIE UMA PASTA no diretório de seu gosto, clique em OK e clique em ESPORTAR e
espere até o término da exportação conforme foto abaixo e clique em CONCLUIR.


Agora devemos importar o AJUSTE PADRÃO criado pelo pessoal da automação. Clique
em DISPOSITIVO clique em IMPORTAR, ao abrir a tela abaixo, desmarque as caixinhas
do importar todos os dados e, a caixinha do importar entidade do grupo. Deixe
conforme foto abaixo, em seguida clique em PROCURAR.

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 10 de 20
Vá na pasta onde estão os AJUSTES PADRÕES e após clicar em cima do ajuste
V2CON_NOJA irá aparecer a tela abaixo, selecione o arquivo: SE_O&M_214R e clique
em AVANÇAR:

Irá aparecer a tela abaixo com todas as opções digo caixas marcadas:

Clique em DISPOSITIVO para desmarcar todos as caixas.
PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 11 de 20

Marque apenas os itens PROTOCOLOS e PORTAS DE COMUNICAÇÃO e clique em
AVANÇAR conforme foto abaixo:

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 12 de 20
Espere o carregamento total dos arquivos e clique em CONCLUIR:

Clique em COPIAR selecione o AJUSTE PADRAO importado; e, clique em AVANÇAR

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 13 de 20
Ao aparecer a tela abaixo selecione PORTAS DE COMUNICAÇÃO e PROTOCOLOS e
Clique em AVANÇAR

Irá aparecer a tela abaixo, então selecione a pasta de DESTINO dos arquivos
anteriormente escolhidos e clique em AVANÇAR.


PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 14 de 20
Na tela abaixo clique em COPIAR

Irá aparecer a tela abaixo CONFIGURAÇÕES COPIADAS COM SUCESSO clique em
CONCLUIR.

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 15 de 20
Clique em CONFIGURAÇÕES OFF LINE clique em PROTOCOLOS irá aparecer a tela
abaixo, NO ENDEREÇO ESCRAVO COLOQUE O NÚMERO DO DNP. Os outros campos
preencham conforme foto abaixo e clique em SALVAR:


Clique em PORTAS DE COMUNICAÇÃO conforme foto abaixo:


PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 16 de 20
Clique em LAN e preencha os números dos IPs conforme foto abaixo, clique em
SALVAR.

Clique em CONEXÃO ao aparecer a tela abaixo selecione o arquivo à enviar para o
RELÉ e clique em ENVIAR.


PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 17 de 20
Ao aparecer a tela abaixo selecione PORTAS DE COMUNICAÇÃO e PROTOCOLOS


Clique em INICIAR TRANSFERENCIA irá aparecer a tela abaixo mostrando que os
arquivos foram enviados com sucesso:


Parabéns a parametrização do relé se encerra aqui, agora vamos ajustar o horário do
relé.
PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 18 de 20

AJUSTANDO A HORA DO RELE COM A DO NOTEBOOK
Clique em OPERAÇÕES ONLINE e clique em SINCRONIZAR DATA E HORA clique em
SIM.


INSTALAÇÃO DO MODEM V2COM:

Precisamos saber se a ALIMENTAÇÃO PARA CARGA EXTERNA DO RELÉ NOJA ESTÁ
HABILITADA OU NÃO.
Clique em OPERAÇÕES ONLINE e dê 1 clique em cima de CARGA EXTERNA Off e
espere mudar para CARGA EXTERNA ON.
ESTANDO EM ON nos bornes abaixo circulado em vermelho tem de ter 15 VDC;
Obs. O borne positivo é o dá direita para esquerda.
PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 19 de 20

Na foto abaixo o fio positivo é o PRETO e o NEGATIVO é o VERMELHO.

PASSO A PASSO CRIADO PELO IRAMAR RODRIGUES DE OLIVEIRA-18-04-2018
 Página 20 de 20
*IRAMAR RODRIGUES DE OLIVEIRA
Técnico Eletrotécnica
 Matricula 11244-6
