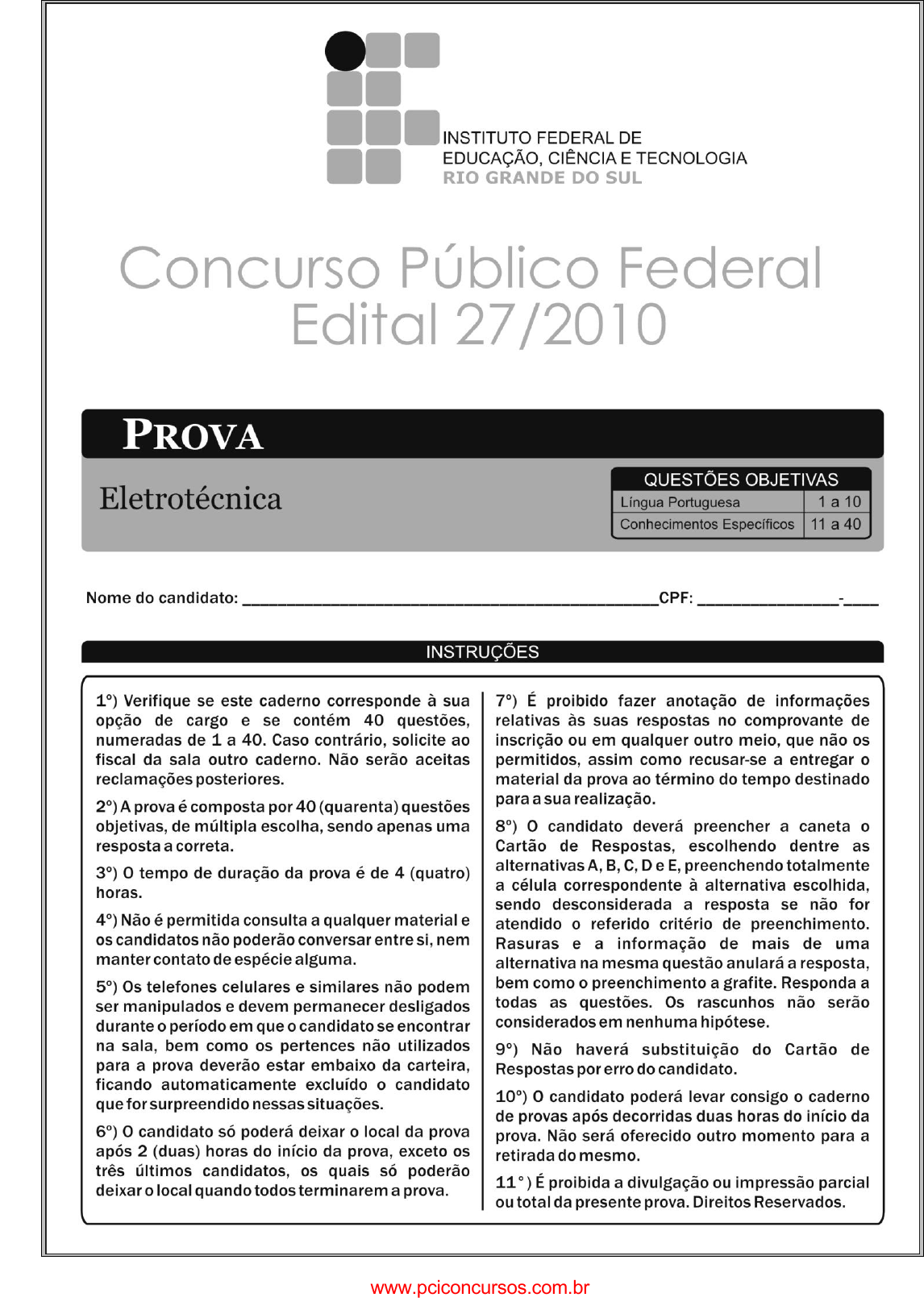

pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 1 LÍNGUA PORTUGUESA As questões 1 a 3 referem-se ao texto abaixo: 1 5 10 15 20 25 30 35 40 45 50 Pacotes, excluídos e emergentes. Considere-se a afirmação seguinte: “Os países atrasados anunciaram um pacote de ajuda aos miseráveis.” Considere-se agora esta outra: “Os países emergentes anunciaram um conjunto de medidas de ajuda aos excluídos.” Qual a diferença entre uma frase e outra? Nenhuma, quanto ao conteúdo. Mas como soa mais benigna a segunda, expurgada da crueza selvagem da primeira... A primeira, dita num salão, choca como palavrão. Soa como vitupério de rameira em rixa de bordel. A segunda deleita como solo de clarineta. Parece discurso de doutor em noite de entrega de título honoris causa. Por isso, governa-se com a segunda. Estamos falando da arte de se valer dos eufemismos. Quando morre a mãe de alguém, é grosseiro anunciar-lhe: “Sua mãe morreu”. No mínimo, a pessoa dirá que a mãe “faleceu”. Também poderá dizer que “desapareceu”. Ou então, se ainda achar pouco, que “feneceu”, delicado verbo emprestado às flores, com o que a morte se apresentará cheirosa como lírio, colorida como cravo. O eufemismo, como a hipocrisia, é a homenagem que, na linguagem, o vício presta à virtude. Soa mais virtuoso confessar a existência de “relações impróprias” com alguém, conforme fórmula celebrizada pelo ex-presidente dos Estados Unidos, do que dizer que se cometeu adultério. Na segunda das frases acima estão reunidos três dos eufemismos mais correntes na vida pública. Dois deles são universais – “emergente” para país atrasado e “excluído” para miserável. O terceiro, “conjunto de medidas” em lugar de “pacote”, fala exclusivamente à sensibilidade brasileira. “Emergente” para país atrasado ou, para ser mais exato, remediado, é a última de uma longa linhagem de fórmulas classificatórias dos países segundo sua riqueza. Até a primeira metade do século, quando ainda não se carecia de eufemismos, nesta área – ou, caso se prefira, de linguagem politicamente correta – os países eram simplesmente ricos e pobres, quando não metrópoles e colônias. Com a adoção do conceito de “desenvolvimento”, depois da II Guerra, passaram a ser “desenvolvidos” e “subdesenvolvidos”. Mais adiante, para não achincalhar a todos, indistintamente, com a pecha infamante de “subdesenvolvido”, premiou-se os melhores com o gentil “em desenvolvimento”. Tais países não eram mais 55 60 65 70 75 80 85 90 95 100 105 “sub”, não estavam mais tão por baixo. Nos últimos anos, substituiu-se o “em desenvolvimento” por “emergente”, palavra que igualmente se opõe ao “sub”. São países não mais submersos, mas que emergem. Já põem a cabeça para fora. “Excluídos” para designar os miseráveis é o coroamento de uma linhagem mais longa ainda de palavras com as quais se tenta melhorar a condição das pessoas na rabeira da escala social. Já se recorreu a peças do vestuário, por exemplo. Na Revolução Francesa havia os “sans-culottes”, os desprovidos do tipo de calça – o “culotte” – de uso dos nobres. Na Argentina de Perón e Evita consagrou-se o “descamisado”. Também já se falou – e se fala ainda – em menos favorecidos, despossuídos, humildes... “Excluído”, dirá o leitor, tem um sentido diverso. É aquele que o sistema produtivo exclui. Alguém pode ser pobre, porque mal remunerado, mas incluído, porque tem emprego e função na produção. Se o pobre pode não ser excluído, no entanto, dificilmente alguém será miserável e incluído. O que leva a concluir que, na prática, o excluído quase sempre se confunde com o miserável. Resta falar da sorte da palavra “pacote”. “Pacote” nasceu inocentemente, na administração da economia, talvez por imitação das agências de turismo, que quando vendem passagens e hospedagem, tudo junto, vendem um “pacote”, para designar não uma, mas várias iniciativas adotadas ao mesmo tempo. Nasceu nesse sentido e nele devia permanecer: o de uma pluralidade de medidas, em vez de uma única. Sabe-se que o governo, para enfrentar crises, adota uma pluralidade de medidas. Por que então o horror à palavra pacote, anatematizada repetidas vezes pelo ex-presidente Fernando Henrique Cardoso, que, em muitos de seus discursos, garantiu que “não havia nada de pacotes”? Ocorre, circunstância fatídica, que os pacotes foram introduzidos na política brasileira pelo regime militar e costumavam ser baixados sem aviso nem consulta. Essa característica acabou contaminando o conceito de pacote, e eis-nos então de volta à anódina expressão “conjunto de medidas”, com a qual se pretende conferir a tais medidas, por maldosas que sejam, um atestado de bom comportamento. O eufemismo, desde sempre, foi parte integrante tanto da arte de governar quanto da de administrar as relações entre as classes sociais. No Brasil do século passado não havia escravo. Havia o “elemento servil”. O que isso tudo quer dizer é que quando é difícil modificar a sociedade, ou o governo, www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 2 110 modifica-se a linguagem. Se não conseguimos, governo e sociedade, ser mais justos ou mais democráticos, sejamos, pelo menos, mais finos. (Adaptado de: TOLEDO, Roberto Pompeu de. Pacotes, excluídos e emergentes. Revista VEJA. 14 out. 1998) 1. Considerando o texto lido, assinale as afirmações abaixo com V (verdadeiro) ou F (falso). ( ) Apesar de tratar de eufemismos, há outra figura de linguagem que prevalece no texto: a ironia. ( ) O primeiro parágrafo estabelece uma comparação entre duas frases com o objetivo de ilustrar uma estratégia de governo. ( ) O segundo parágrafo tem apenas a função de definir um conceito, sendo, portanto, prescindível para a progressão textual. ( ) A estratégia argumentativa do terceiro parágrafo encontra-se em uma abordagem de caráter histórico/linear sobre as formas como os países foram classificados quanto à sua riqueza. ( ) O texto discute três eufemismos recorrentes na vida pública com o objetivo de apontar o quanto o domínio da linguagem pode ser instrumento muito útil a quem exerce o poder, uma vez que pode permitir o mascaramento da realidade. A alternativa que preenche, correta e respectivamente, os parênteses acima é A) F – V – F – V – V. B) V – V – F – V – V. C) V – F – F – F – V. D) F – V – V – F – F. E) V – F – V – V – F. ______________________________________ 2. No que se refere à concordância do texto lido, considere as afirmações abaixo. I. Segundo a gramática normativa da língua portuguesa, há um erro de concordância em premiou-se os melhores com o gentil “em desenvolvimento” (l.50–51), pois, por se tratar de um caso de voz passiva sintética, a forma correta seria premiaram-se. II. Segundo a gramática normativa da língua portuguesa, é correto o emprego do verbo no singular em Já se recorreu a peças do vestuário, por exemplo (l.62), por tratar-se de um caso de indeterminação do sujeito. III. Se passássemos a palavra escravo (l. 106) para o plural, as regras de concordância da língua portuguesa exigiriam que apenas mais umapalavra da frase fosse modificada, a fim de que fosse mantida sua correção gramatical. Quais estão corretas? A) Apenas I. B) Apenas II. C) Apenas III. D) Apenas I e II. E) I, II e III. _______________________________________ 3. No que se refere à pontuação e ao emprego da crase no texto acima, assinale as afirmações abaixo com V (verdadeiro) ou F (falso). ( ) A substituição do ponto-final existente após a palavra palavrão (l.10) por uma vírgula manteria a correção linguística da frase, bem como preservaria o sentido da mesma. ( ) Em a peças (l.62), o uso do sinal indicativo de crase é facultativo, de modo que a forma à peças também estaria gramaticalmente correta. ( ) A substituição do ponto-final existente após a palavra diverso (l.70) por dois-pontos manteria a correção linguística da frase, bem como preservaria o sentido da mesma, desde que o verbo (é) subsequente aos dois-pontos fosse grafado em letra minúscula. ( ) No trecho Ocorre, circunstância fatídica, que os pacotes foram introduzidos na política brasileira pelo regime militar (l.94-96), a substituição das vírgulas existentes por travessões manteria a correção linguística da frase, bem como preservaria o sentido da mesma. ( ) A exclusão da vírgula existente após a palavra pacote (l.89) manteria a correção linguística da frase, bem como preservaria o sentido da mesma. ( ) A substituição de ao (l.7) por à não prejudicaria a correção linguística da frase, bem como não exigiria qualquer outra modificação na mesma. A alternativa que preenche, correta e respectivamente, os parênteses acima é A) F – V – F – F – V – V. B) V – F – F – V – V – F. C) V – F – V – V – F – F. D) F – F – V – V – V –V. E) V – V – V – F – F – F. ______________________________________ 4. Leias as frases a seguir. I. O autor fez a ____ de seus direitos autorais. II. Desconheço o motivo _____ Maria adoeceu. III. O motorista ___ as principais leis de trânsito. IV. Tu não ______ teu trabalho como deverias. V. Isso é uma ordem: __ mais respeitosamente com teus superiores. VI. Estou com firme ___ de mudar de vida. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 3 Assinale a alternativa que preenche, correta e respectivamente, as lacunas acima. A) seção – porque – infligiu – fizestes – fale – tensão B) sessão – por que – infligiu – fizestes – fala – tenção C) cessão – porque – infrigi – fizeste – fale – tenção D) seção – por que – infringiu – fizeste – fala – tensão E) cessão – por que – infringiu – fizeste – fala – tenção _______________________________________ 5. Cada uma das alternativas abaixo apresenta duas frases que se encontram de acordo com as regras de concordância e regência da língua portuguesa, EXCETO uma delas. Assinale-a. A) Água é bom para a saúde. Não abdico das coisas que gosto. B) É proibido entrada. A obtenção do sucesso profissional implica determinação. C) O Estados Unidos impôs uma nova ordem mundial. Esqueci os documentos necessários para a assinatura do contrato. D) Há bastantes pessoas insatisfeitas com o que gastam. Prefiro o campo à cidade. E) As crianças não devem desobedecer aos seus pais. Assistimos a um filme muito interessante. _______________________________________ As questões 6 a 10 referem-se ao texto abaixo: 1 5 10 15 20 25 Uma evolução Silenciosa No século XX, o meio ambiente despontou como a grande questão estratégica, desafiando os cânones da economia, da vida em sociedade e da cultura. No século XXI, a questão permanece no topo de nossos desafios, ____ outra dimensão e escala. O meio ambiente não está mais na defensiva, contra a corrente. Faz parte de escolhas cujo núcleo é um amálgama indissociável de soluções ao mesmo tempo econômicas, sociais, ambientais e culturais. Não há mais tempo para insistir no equivocado antagonismo entre crescimento econômico e proteção ambiental ou mesmo na sua versão amenizada de “conciliar meio ambiente e produção” como se fossem opostos buscando convivência possível. Agora o que temos pela frente é a tarefa histórica de pensar todos esses termos como modelo de desenvolvimento, ____ não mais como retalhos dos diferentes interesses existentes na sociedade. O século XXI é o tempo de procurar o que há de comum na diversidade de interesses e a partir daí, sem deixar de conservar o que precisa ser conservado, construir o novo inescapável. Nada pode representar mais fielmente o que nos é comum do que a nossa própria sobrevivência e a de nosso planeta, diante da gravíssima crise 30 35 40 45 50 55 60 configurada pelo aquecimento global. A capacidade de adaptação e de rever conceitos é igualmente importante para países, instituições, empresas, indivíduos. Não tê-la (ou, no mínimo, não buscá-la) é praticamente uma autocondenação à obsolescência. As economias sustentáveis, com tecnologias limpas, sepultarão antigas estruturas firmadas em modelos predatórios. Isso deve significar o fim de impérios sustentáveis que, assim como os megabancos tragados logo no início da crise financeira internacional, tendem a desaparecer. _____, nessa “seleção natural”, o poder de decisão estará com a consciência globalizada de uma população cada vez mais atenta, que quer saber a origem do produto, questiona a forma como ele é produzido e descartado, conhece os danos que pode causar ao meio ambiente. E exige ética do mercado e do poder político. No atual jogo geopolítico, a preservação dos biomas e de sua diversidade é um dos maiores ativos. É isso que decidirá quem vai adiante, adaptando-se aos novos tempos, e quem fica para trás, na poeira da história. O Brasil, detentor de imensa biodiversidade, tem uma responsabilidade específica e pode colaborar fortemente para apontar as saídas desde que ouça a voz de sua própria população e aposte em educação, inovação, pesquisa científica e integração dos saberes tradicionais associados à natureza. Estamos vivendo a era dos limites e das incertezas, como já foi apontado por inúmeros e respeitados cientistas. _____, é preciso saber distinguir onde estão nossas verdadeiras riquezas e oportunidades. Adaptado de SILVA, Marina. Uma evolução Silenciosa. In. Especial Veja Sustentabilidade, dezembro de 2010. 6. Nos dois primeiros parágrafos do texto pode- se inferir que: A) a passagem do século XX para o século XXI proporcionou maior crescimento econômico ancorado nas economias sustentáveis. B) o modelo de desenvolvimento predominante no século XX encontra-se obsoleto pela falta de ética do mercado e do poder político. C) há uma relação antagônica entre preservação ambiental e as esferas da produção econômica. D) há uma seleção natural que faz com que os megabancos, por serem economias solidificadas, não precisem se preocupar com a sustentabilidade. E) há a necessidade de revisão de conceitos em todas as esferas da sociedade a fim de acompanhar um novo modelo de sociedade preocupada com a preservação do planeta. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 4 7. Segundo o texto, o interesse maior pela preservação ambiental e pela sustentabilidade é de ordem: A) científica, pois propicia uma gama maior de temas para o desenvolvimento de pesquisas. B) política. C) de proteção da biodiversidade. D) global, envolvendo todos os aspectos da vida em sociedade. E) puramente econômica. ___________________________________________8. Assinale a alternativa abaixo que apresenta, na sequência, os elementos de coesão que preenchem adequadamente as lacunas do texto: A) ou - ou - para tanto - nem B) pois - então - por isso - para tanto C) todavia - ou - para tanto - para tanto D) porém - e - por isso - para tanto E) nem - e - ou - nem ___________________________________________ 9. Com base no texto, considere as afirmações abaixo. I. A expressão detentor de imensa biodiversidade (l. 52) está separada por vírgulas por ser uma oração adjetiva explicativa. II. As vírgulas usadas nas linhas 56 isolam elementos repetidos ao longo da oração. III. As formas pronominais -la (l. 31) e – la (l. 32) retomam antecedentes diferentes ao longo do texto. IV. Na expressão poeira da história (l. 51) a palavra poeira é uma metáfora. V. A palavra ativos (l. 49) está sendo usada como sinônimo de agilidade e dinamicidade. Estão corretas: A) somente I B) somente I e IV C) somente II, III e V D) somente III e V E) todas as alternativas __________________________________________ 10. Considere as expressões No século XX (l. 1) e O século XXI (l. 21) e assinale a alternativa correta: A) a primeira expressão é seguida de vírgula por ser um advérbio deslocado ao passo que a segunda expressão não está separada pelo sinal de pontuação por ser o sujeito da oração. B) a primeira expressão é seguida de vírgula por ser um advérbio deslocado ao passo que a segunda expressão não está separada pelo sinal de pontuação por ser um advérbio não deslocado. C) ambas deveriam ter o sinal de pontuação. D) a segunda expressão está corretamente posicionada sem ser seguida de sinal de pontuação, sendo a vírgula usada na primeira expressão inadequada. E) ambas são sujeitos das orações. CONHECIMENTOS ESPECÍFICOS 11. Referindo-se aos objetivos da norma NBR 5410, esta norma aplica-se: I. Aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1500 V em corrente contínua. II. Aos circuitos elétricos alimentados sob tensão nominal igual ou inferior a 2000 V em corrente alternada, com frequências inferiores a 400 Hz, ou a 1700 V em corrente contínua. III. Aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1000 V e alimentados através de uma instalação de tensão igual ou inferior a 1000 V em corrente alternada. IV. Aos circuitos elétricos, internos aos equipamentos, funcionando sob uma tensão superior a 1000 V e alimentados através de uma instalação de tensão igual ou inferior a 1000 V em corrente alternada. V. A toda fiação e a toda linha elétrica, mesmo que sejam cobertas pelas normas relativas aos equipamentos de utilização. VI. A toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização. São alternativas corretas: A) apenas I e II B) apenas II e V C) apenas I e VI D) apenas II, IV, V E) apenas I, III, VI __________________________________________ 12. Considerando o circuito da figura 1, determinar as correntes I1 (malha esquerda) e I2 (malha direita): Figura 1 – Circuito elétrico A alternativa correta é: A) I1 = 6 A; I2 = 2 A. B) I1 = 6,2 A; I2 = 2,6 A. C) I1 = 7 A; I2 = 1 A. D) I1 = 7,5 A; I2 = 2,5 A. E) I1 = 8 A; I2 = 3 A. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 5 13. A norma NBR 5413 indica a iluminância por tipo de atividade. Para as atividades de: sala de leitura de biblioteca, escritório de desenho, corredor e escada, sala de aula de escola, residências uso geral, são indicados como iluminância média, respectivamente, os valores de: A) 300 lux, 1000 lux, 100 lux, 500 lux, 150 lux. B) 500 lux, 1000 lux, 100 lux, 300 lux, 150 lux. C) 500 lux, 1000 lux, 150 lux, 300 lux, 100 lux. D) 1000 lux, 500 lux, 100 lux, 300 lux, 150 lux. E) 1000 lux, 500 lux, 150 lux, 300 lux, 100 lux. __________________________________________ 14. A norma NBR 5410, entre suas contemplações, refere-se à proteção para garantir segurança. No sentido de proteger para garantir segurança, são casos em que o uso de dispositivo diferencial-residual de alta sensibilidade como proteção adicional é obrigatório: I. Os circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro. II. Os circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação. III. Os circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior. IV. Os circuitos que, em locais de habitação, sirvam a pontos de utilização situados em cozinhas, copas- cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens. V. Os circuitos que, em edificações não- residenciais, sirvam a pontos de tomada situados em cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e, no geral, em áreas internas molhadas em uso normal ou sujeitas a lavagens. A alternativa que melhor descreve a norma é: A) apenas I, II, III, IV B) apenas I, II, III, V C) I, II, III, IV, V D) apenas I, II, IV, V E) apenas I, III, IV, V __________________________________________ 15. A respeito dos conceitos de desenho técnico, pode-se afirmar: I. No traçado de linhas, as linhas de construção devem ser finas e fracas e servem de guia para as linhas que serão traçadas posteriormente. Todas as outras linhas devem ser fortes, nítidas e de espessura uniforme e podem ser traçadas por uma das linhas de construção. II. Para traçar uma linha reta, começa-se por assinalar as duas extremidades da reta. Em seguida, coloca-se a ponta do lápis em uma dessas extremidades. Mantendo o olhar fixo no ponto em direção ao qual a linha vai ser traçada, desenha-se a linha reta em um movimento único. III. Para traçar uma circunferência através do método do quadrado, o primeiro passo consiste em traçar um quadrado circunscrito à circunferência que se pretende desenhar. Em seguida, são marcados os pontos médios dos lados do quadrado. Estes pontos são usados como quadrantes da circunferência. Finalmente, traça-se uma circunferência passando pelos pontos quadrantes e tangente aos lados do quadrado. IV. Para traçar uma elipse o método do retângulo pode ser utilizado. Primeiro, deve-se construir um retângulo circunscrito à elipse e depois assinalar os pontos médios dos lados do retângulo. Traça-se a elipse passando pelos pontos médios e tangentes aos lados do retângulo. V. Os estilos de linha são nomes usados para descrever as características das linhas usadas em CAD e em desenhos técnicos. Essas convenções foram estabelecidas pela norma ASME Y14.2M- 1991, Line Conventions and Lettering. São alternativas verdadeiras em relação aos conceitos do desenho técnico: A) apenas I, II, III, V. B) apenas I, II, IV, V. C) apenas I, II, III, IV. D) apenas I, III, IV, V E) apenas II, III, IV, V. _________________________________________ 16. Determinar a tensão de Thévenin (Eth) e a resistência de Thévenin (Rth) entre o ponto A e o ponto B da figura 2: Figura 2 – Circuito elétrico A alternativa correta é: A) Eth = 235 V; Rth = 55 Ω. B) Eth = 220 V; Rth = 50 Ω. C) Eth = 210 V; Rth = 4 Ω. D) Eth = 185 V; Rth = 25 Ω. E) Eth = 168 V; Rth = 4 Ω. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 6 17. A fim de que possam ser realizados cálculos luminotécnicos, deve-se ter conhecimento das grandezas fundamentais da luminotécnica:I. Luz é o aspecto da energia radiante que um observador humano constata pela sensação visual, determinado pelo estímulo da retina ocular. II. A cor da luz é determinada pelo comprimento de onda. III. O iluminamento é a densidade superficial de fluxo luminoso recebido por metro quadrado na direção oposta à superfície e perpendicular à fonte emissora. IV. A emitância luminosa é a capacidade de uma fonte emitir um fluxo de cem lúmens por metro quadrado de área. V. A curva de distribuição luminosa é a maneira pela qual os fabricantes de luminárias representam a distribuição da intensidade luminosa nas diferentes direções. VI. A intensidade luminosa é definida na direção perpendicular de uma superfície plana de um metro quadrado, de um corpo negro à temperatura de solidificação da platina, sob pressão de cem Newtons. Em relação à luminotécnica e suas fundamentações, são alternativas INCORRETAS: A) apenas III, V, VI. B) apenas III, IV, VI. C) apenas I, II, V. D) apenas I, II. E) apenas IV, VI. __________________________________________ 18. Tendo como parâmetro o circuito de corrente alternada (CA) da figura 3: Figura 3 – Circuito CA A impedância total do circuito (Zt) é: A) Zt = 7 Ω - j 2 Ω. B) Zt = 7 Ω + j 2 Ω. C) Zt = 9 Ω + j 7 Ω. D) Zt = 9 Ω - j 12 Ω. E) Zt = 10 Ω - j 9 Ω. 19. Em circuitos de corrente alternada: I. A corrente em um indutor está atrasada 90 graus em relação à tensão no mesmo indutor. II. A corrente em um indutor está adiantada 90 graus em relação à tensão no mesmo indutor. III. A corrente em um capacitor está adiantada 90 graus em relação à tensão no mesmo capacitor. IV. A corrente em um capacitor está atrasada 90 graus em relação à tensão no mesmo capacitor. V. A corrente em um resistor está atrasada 90 graus em relação à tensão no mesmo resistor. VI. A corrente em um resistor está adiantada 90 graus em relação à tensão no mesmo resistor. A alternativa correta é: A) apenas II e IV. B) apenas I e III. C) apenas III e V. D) apenas I, III e V. E) apenas II, IV e VI __________________________________________ 20. A respeito de eletromagnetismo e magnetismo, de acordo com Sadiku (2004), pode- se afirmar que: I. Em geral, ondas são um meio de transportar energia ou informação. II. Uma onda é uma função do espaço e do tempo. III. Um dielétrico com perdas é um meio no qual ondas eletromagnéticas perdem densidade. IV. A rigidez dielétrica é o máximo campo elétrico que o condutor pode suportar sem que haja ruptura. V. É possível existir uma carga magnética isolada. São afirmações verdadeiras: A) apenas I, II e IV. B) apenas IV e V. C) apenas III e IV. D) apenas II e III. E) apenas I e II. __________________________________________ 21. Um motor CC com excitação shunt tem potência nominal de 10kW e tensão nominal de 200V. A sua resistência de armadura é igual a 0.5 e a resistência de campo é igual a 50 . A queda de tensão nas escovas é desprezível A velocidade com carga plena é de 1200 rpm. As velocidades deste motor operando com 70% e com 150% da carga nominal são dadas respectivamente por: A) 1234 rpm e 1112 rpm. B) 1260 rpm e 1136 rpm. C) 1247 rpm e 1122 rpm. D) 1280 rpm e 1125 rpm. E) 1250 rpm e 1125 rpm. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 7 22. Sobre o rendimento e fator de potência das máquinas de indução trifásicas são feitas as seguinte afirmações: I. Quando a máquina estiver operando em vazio, as perdas podem ser creditadas ao núcleo de ferro e enrolamentos do estator somente. II. O fator de potência diminui com o carregamento da máquina. III. Máquinas de mesma potência, porém de velocidades diferentes podem levar a rendimentos diferentes. Estão corretas : A) Apenas I. B) I e II C) II e III. D) I e III. E) I, II e III. __________________________________________ 23. Assinale a afirmativa correta. Os motores monofásicos de indução, não são capazes de gerar um campo magnético girante. Para solucionar este problema é utilizado um enrolamento auxiliar que cria uma segunda fase fictícia, resultanto em um campo girante que proporciona o surgimento do torque de partida. Quanto as categorias dos enrolamentos auxiliares de motores monofásicos pode-se afirmar que: A) O motor com capacitor permanente apresenta baixo torque de partida, quando comparado ao motor com capacitor de partida, entretanto não necessita de chave centrífuga e pode ter seu sentido de giro invertido sem a necessidade de parada. B) O motor de fase dividida com partida a resistência tem a vantagem de não apresentar capacitor de partida nem chave centrífuga. C) O motor com dois capacitores apresenta elevado torque de partida e permite a reversão do sentido de giro sem a necessidade de parada. Entretanto, devido aos altos custos dos capacitores, só é utilizado em motores de potências fracionárias de 1CV. D) O motor com capacitor permanente e com dois capacitores permitem a reversão no sentido de giro em funcionamento. Por outro lado, o motor de fase dividida com partida a resistência e o motor com partida a capacitor necessitam parar totalmente para permitir a reversão no sentido de giro. E) O motor de fase dividida com partida a resistência é utilizado apenas para motores acima de 5 CV, uma vez que não utiliza capacitores de partida. 24. Sobre características do funcionamento em regime permanente da máquina síncrona trifásica, considere as seguintes afirmações: I. O fator de potência de um motor síncrono pode ser controlado pelo ajuste da corrente de excitação de campo. II. Para um gerador síncrono alimentando uma carga com fator de potência unitário, mantendo-se a corrente de campo constante enquanto a carga varia, a tensão terminal permanece constante. III. Um gerador síncrono está alimentando uma carga com fator de potência 0.75 em atraso. Mantendo-se a corrente de excitação fixa, se observa que a tensão terminal tem uma regulação de tensão positiva. IV. Um gerador síncrono está alimentando uma carga com fator de potência 0.75 em avanço. Mantendo-se a corrente de excitação fixa, se observa que a tensão terminal tem uma regulação de tensão negativa. V. Alimentando cargas com fator de potência capacitivo, o efeito da reação da armadura é desmagnetizante e tende a produzir uma redução na tensão terminal do gerador. Estão corretas : A) I e II. B) I, II e V. C) I, III e V. D) I, III, IV e V. E) I, III e IV. ______________________________________ 25. Quanto as características de conjugado de um motor de indução trifásico, considere as seguintes afirmações: I.O ponto de operação do motor ocorre onde a curva de conjugado do motor encontra a curva de conjugado resistente da carga. II. Os motores classificados na categoria D de conjugado pela NBR 7094, possuem como características o alto conjugado de partida, alto escorregamento e tem como principal aplicação o acionamento de bombas e máquinas operatrizes. III.Durante a partida, o conjugado acelerante é igual à diferença entre o conjugado do motor e o conjugado resistente da carga, e tem como função acelerar o motor. Estão corretas : A) I, II e III B) I e III C) Apenas III D) Apenas II E) Apenas I www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 8 26. Observe os circuitos abaixo. Considerando R=45k , Ra=Rc=15k , Rp=10k e Rb=5k , a tensão Vo do circuito A e do circuito B será dada respectivamente por: Circuito-A Circuito-B A) B) C) D) E) __________________________________________ 27. Dentreas alternativas apresentas abaixo, assinala na seguinte ordem aquela que indica o número de contator(es), de relé(s) térmico(s) de sobrecarga e de relé(s) temporizado(s) com retardo na energização, necessários e suficientes para atender a montagem de uma chave magnética de partida indireta estrela – triângulo com reversão de sentido de giro, para o comando de um motor assíncrono trifásico. A) Cinco , um e um B) Três, um e dois C) Quatro, dois e um D) Quatro, um e zero E) Quatro, um e um 28. Dada uma carga de 24kVA com fator de potência 0,5 atrasado, alimentada em 220V e 60Hz. Qual o valor da capacitância que deve ser conectada em paralelo para obtermos um fator de potência 0,92 atrasado : Dados , . A) 900 F B) 700 F C) 350 F D) 200 F E) 100 F __________________________________________ 29. Considere duas cargas elétricas com impedâncias de e . Ambas as cargas são conectadas em paralelo e alimentadas por uma fonte de tensão de 127 V/ 60Hz. Sobre este circuito é correto afirmar que: A) A corrente drenada da fonte está atrasada da tensão. B) A corrente drenada da fonte esta atrasada da tensão de um ângulo maior que 30°. C) A corrente drenada da fonte esta adiantada da tensão de um ângulo maior que 30°. D) A corrente drenada da fonte está adiantada da tensão. E) A corrente drenada da fonte está em fase com a tensão. __________________________________________ 30. A ponte de Wheatstone é utilizada para a medida de várias grandezas físicas, entre elas a resistência. O seu princípio de funcionamento reside no ajuste de um potênciometro para obter o equilíbrio na ponte sendo assim possível determinar o valor da resistência medida. Pelo princípio de funcionamento da ponte de Wheatstone, qual deve ser o valor da resistência Rx para que a corrente medida no amperímetro seja nula. A) 4,5 . B) 5 . C) 10 . D) 6,25 . E) 37,5 . www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 9 31. Um engenheiro pretende automatizar um processo utilizando um controlador lógico programável. Este processo é representado por quatro eventos lógicos representados pelas letras A, B,C e D. O diagrama de contatos proposto para a automatização do processo é dada abaixo. A saída S será acionada quando: I. A e B são verdadeiros. II. C e D são falsos. III. A e D são verdadeiros. IV. B e C são verdadeiros. V. D é verdadeiro. Estão corretas: A) III, IV e V B) II, III e V. C) I, II e III. D) I, IV e V E) I, II e IV. __________________________________________ 32. Com relação a dispositivos de proteção, analise as afirmativas abaixo: I. O emprego de sondas térmicas em motores elétricos proporciona uma proteção mais eficaz do que a oferecida pelo relé térmico de sobrecarga II. No dimensionamento de fusíveis retardado, recomenda-se que seja considerado uma corrente (IF), no mínimo 10% superior à corrente nominal (IN) do motor que irá proteger. Este critério permite preservar o fusível do “envelhecimento” prematuro. III. Em vez da utilização de fusíveis do tipo gG e de relé térmico de sobrecarga, pode ser empregado um disjuntor termomagnético com curva C de disparo, especialmente o disjuntor-motor, que possui bimetais para proteção do motor contra sobrecarga, sendo sensível à falta de fase e dispositivo para proteção do circuito elétrico da chave de partida contra curto – circuito. Estão corretas as afirmativas: A) Apenas I. B) Apenas II e III. C) Apenas I e III. D) Apenas I e II. E) I, II e III. 33. Os temporizadores possuem funcionamento semelhante a um contator auxiliar, diferenciando- se na comutação dos contatos, os modelos mais utilizados são os eletrônicos ou pneumáticos. Dentre as alternativas apresentadas abaixo, assinala aquela que descreve corretamente o funcionamento de um relé temporizado com retardo na energização ( ON – delay ). A) Energizando-se o elemento de comando (bobina), inicia-se a contagem do tempo ajustado no dial. Decorrido este tempo predeterminado, ocorre a comutação dos contatos, os quais permanecem comutados enquanto a bobina estiver energizada. B) Energizando-se o elemento de comando (bobina) provoca instantaneamente a comutação dos contatos, que permanecem comutados enquanto a bobina estiver energizada. C) Energizando-se o elemento de comando (bobina) provoca instantaneamente a comutação dos contatos, que permanecem comutados enquanto a bobina estiver energizada. A partir do instante em que o elemento de comando é desenergizado, inicia a contagem do tempo ajustado no dial e, decorrido este tempo,os contatos retornam ao estado de repouso. D) Energizando-se o elemento de comando (bobina), inicia a contagem do tempo ajustado no dial. Decorrido este tempo, ocorre o retorno dos contatos ao estado de repouso, os quais permanecem neste estado enquanto a bobina estiver energizada. E) Desenergizando-se o elemento de comando (bobina), inicia a contagem do tempo ajustado no dial. Decorrido este tempo, ocorre a comutação dos contatos, os quais permanecem neste estado enquanto a bobina estiver desenergizada. __________________________________________ 34. Um motor trifásico assíncrono possui as seguintes características: P= 15CV; UN=220V; rendimento, η= 91,7% ; cos φ = 0,84; IP/IN = 8,8; CN = 6,10 kgfm; CP/CN = 2,8; 4 pólos; carcaça 132 M/L ; massa, m = 78kg. Considerando que este motor será ligado a um circuito trifásico de 220/127V, através de uma chave magnética de partida indireta compensada. Assinale dentre as alternativas apresentas abaixo, os valores da corrente de partida ( IP ) e do conjugado de partida ( CP ) , nessa ordem, considerando que será utilizado a derivação (tap) de 80% do autotransformador empregado. A) 82,73A e 4,27kgfm B) 138,99A e 7,17kgfm C) 215,19A e 11,10kgfm D) 211,8A e 10,93kgfm E) 264,75A e 13,66kgfm www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 10 35. Em relação a um contator é correto afirmar que. I. O contator com categoria de emprego AC - 1 destina-se a aplicação em manobras leves; carga ôhmica ou pouco indutiva ( aquecedores e lâmpadas incandescentes ) II. O contator com categoria de emprego AC - 3 destina-se a aplicação em manobras pesadas; acionamento de motores com plena carga; reversão a plena carga e paradas por contra-corrente ( pontes rolantes e tornos ). III. Os contatos principais de um contator são dimensionados com objetivo principal de estabelecer e interromper correntes de motores, podendo ainda, acionar cargas resistivas, capacitivas e outras. IV. Segundo a IEC 947 – 4 , a identificação dos contatos auxiliares de um contator deve ser realizada através de dois números, onde a unidade representa a sequência de numeração e a dezena representa a função do contato. Estão corretas as afirmativas: A) Apenas III. B) Apenas I e III. C) Apenas I, III e IV D) Apenas I e II. E) I, II, III e IV __________________________________________ 36. De acordo com a ABNT NBR 5410 de 2004, analise as afirmações abaixo. I. No dimensionamento dos condutores do circuito terminal que alimenta exclusivamente um motor elétrico, deve ser considerada uma corrente de projeto IB no mínimo igual à corrente nominal do motor. II. Para motores com mais de uma potência e /ou velocidade nominais, a corrente nominal do motor a ser considerada para o dimensionamento dos condutores do circuito terminal, será a média entre os valores de potência e / ou velocidade nominais. III. Circuitos terminais que alimentam exclusivamente um motor elétrico devem ter área de seção transversal igualou superior a 1,5mm2. IV. Para partidas diretas de motores elétricos com potência acima de 3,7kW (5CV), em instalações alimentadas diretamente pela rede de distribuição pública em baixa tensão, deve ser consultado o regulamento da empresa de distribuição de energia elétrica local. Estão corretas as afirmativas: A) I, II, III e IV B) Apenas I, II e IV C) Apenas IV. D) Apenas I e II. E) Apenas I e IV 37. Analise as afirmativas a seguir, relacionadas as chaves de partida eletrônicas I. Uma chave de partida suave ou “soft-starter”, tem como função acelerar, desacelerar e proteger motores elétricos de indução trifásicos, fornecendo aumento e/ou redução progressiva da tensão ao motor através de tiristores. II. A alimentação do circuito de força de uma chave de partida suave ou “soft-starter” é sempre trifásica, enquanto que existem inversores de frequência com alimentação monofásica. III. Uma chave de partida suave ou “soft-starter” controla a tensão da rede através de um circuito de potência, constituído por seis ou quatro SCRs, agrupados aos pares em uma configuração anti- paralelo. IV. Em paralelo com a chave de partida suave ou “soft-starter”, indica-se a utilização de um contator (by-pass) que fará a alimentação do motor elétrico, após terminado o processo de partida esta solução tem como objetivo eliminar as perdas em forma de calor ocasionadas pela passagem da corrente elétricas nos tiristores. Estão corretas as afirmativas: A) I, II, III e IV B) Apenas I, III e IV C) Apenas I e IV. D) Apenas I, II e IV E) Apenas I e II. __________________________________________ 38. Assinale a afirmativa ERRADA, em relação à elaboração de projetos de rede de distribuição rural com utilização de sistema monofilar com retorno por terra. A) O transformador monobucha possui um terminal primário com uma única bucha de alta tensão, ou seja, é um sistema monofilar. O retorno de corrente é feito diretamente à através do aterramento instalado junto ao poste. B) As cercas devem ser seccionadas e aterradas sempre que ocorrer a intersecção das mesmas com a projeção horizontal de redes ou paralelismo com estas últimas. C) A estrutura denominada U1 é utilizada em redes monofilares para a realização da ancoragem do condutor fase. D) A rede deve ser de fácil acesso a pedestres, com boa visibilidade, evitando locais de difícil topografia, como matos, pântanos, culturas em geral e acidentes geográficos E) Em ramais monofásicos cuja extensão seja igual ou inferior a 100 metros atendendo a um único transformador, perfeitamente visível do ponto de derivação do ramal, pode ser dispensada a utilização da chave fusível junto ao transformador. www.pciconcursos.com.br pcimarkpci MDAwMDowMDAwOjAwMDA6MDAwMDowMDAwOmZmZmY6YWE0ZjpkMDg1:V2VkLCAwMyBOb3YgMjAyMSAyMTo1MDoyMSAtMDMwMA== IFRS – Concurso Público Edital 27/2010 – Caderno de Provas – Eletrotécnica 11 39. Considerando um sistema trifásico equilibrado, podemos afirmar que o valor da corrente elétrica do neutro é A) vezes a corrente de fase B) vezes a corrente de linha C) A relação entre a tensão de fase e a impedância da fase D) Nula E) A relação entre a tensão de linha e a impedância de linha __________________________________________ 40. Analise as afirmativas a seguir, relacionadas às orientações que garantem uma eficácia do aterramento para subestações de entrada de energia elétrica. I. A ligação entre os pára-raios e o sistema de aterramento deve ser através de condutor de cobre nu independente e de seção mínima de 25 mm2. Este condutor deve ser tão curto possível e sem emendas. II. Para diminuir o valor da resistência de aterramento de um sistema, deve-se aumentar o comprimento do condutor de aterramento. III. As partes metálicas dos transformadores, disjuntores, chaves e quaisquer outras partes metálicas sujeitas a energização, que não são destinadas a condução de corrente, devem ser aterradas. IV. A distância mínima entre hastes de aterramento, quando necessário mais de uma, é de 1,5 metros. Estão corretas as afirmativas: A) I, II, III e IV B) Apenas I, III e IV C) Apenas I e III D) Apenas I e IV. E) Apenas I, II e IV. www.pciconcursos.com.br
