LISTA DE EXERCÍCIOS – EQUAÇÃO DE BERNOULLI

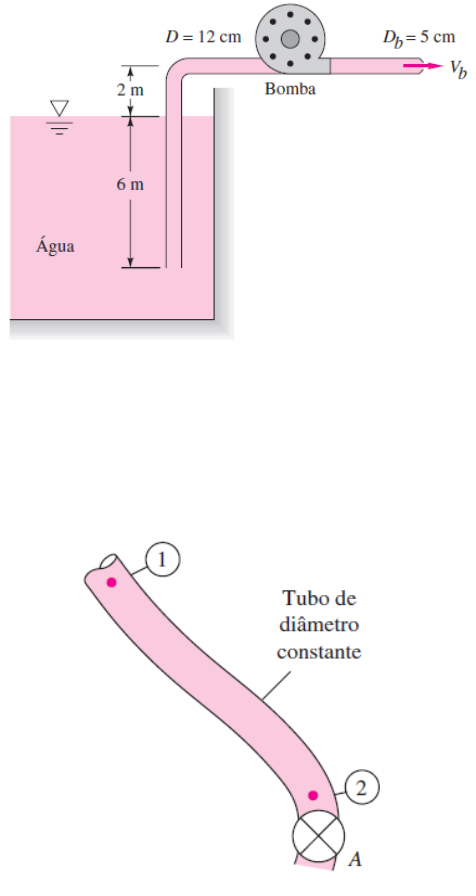

1 – Quando a bomba da Figura abaixo bombeia 220 m
3
/h de água a 20
o
C do
reservatório, a perda de carga total por atrito é de 5 m. O escoamento descarrega através
de um bocal para a atmosfera. Calcule a potência da bomba em kW entregue para a
água.

2 - O tubo longo da Figura abaixo está cheio de água a 20
o
C. Quando a válvula A está
fechada, p1 – p2 = 75 kPa. Quando a válvula é aberta e a água escoa a 500 m
3
/h, p1 – p2
= 160 kPa. Qual é a perda de carga por atrito entre 1 e 2, em m, para a condição de
escoamento?

3 - O sistema bomba-turbina da Figura abaixo retira água do reservatório superior
durante o dia para produzir energia elétrica para uma cidade. À noite, o sistema bombeia
água do reservatório inferior para o superior para restaurar a situação. Para uma vazão
de projeto de 56,8 m
3
/min em ambas as direções, a perda de carga por atrito é de 5,2 m.
Calcule a potência em KW (a) extraída pela turbina e (b) entregue pela bomba.

4 - Um barco anti-incêndio retira água do mar (d = 1,025) por um tubo submerso e a
descarrega através de um bocal, como na Figura abaixo. A perda de carga total é de 2 m.
Se a eficiência da bomba é de 75%, qual a potência requerida do motor, em hp, para
acionar a bomba?

5 - A bomba horizontal da Figura abaixo descarrega 57 m
3
/h de água a 20
o
C.
Desprezando as perdas, qual é a potência em kW entregue à água pela bomba?





GABARITO
1 -
2 -
3 – (a) (b)
4 –
5 –
