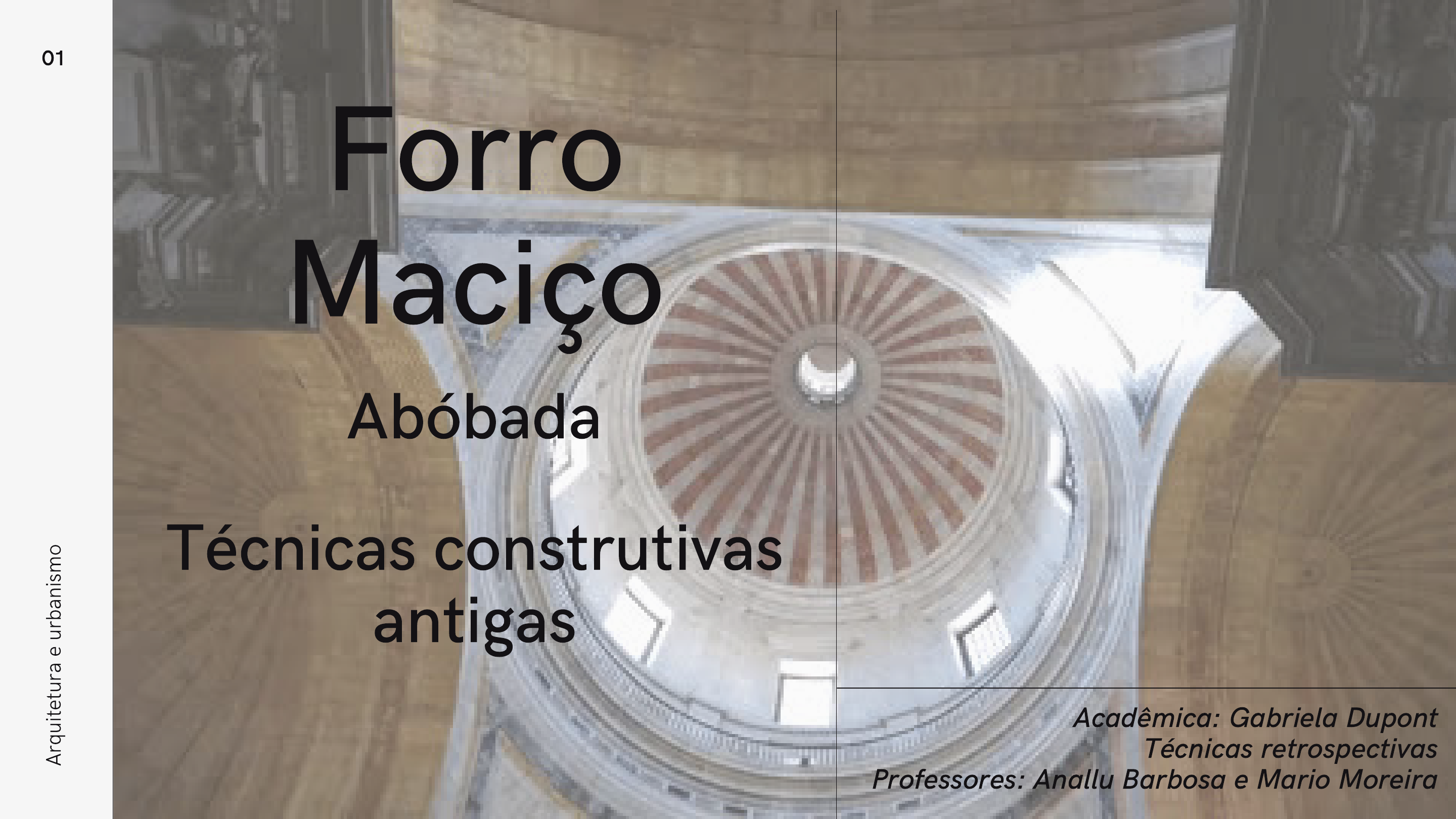

01
Forro
Maciço
Abóbada
Técnicas construtivas
antigas
Acadêmica: Gabriela Dupont
Técnicas retrospectivas
Professores: Anallu Barbosa e Mario Moreira
A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
02
Roma
- Local com "equipamentos urbanos" em escala
monumental;
- Alguns "símbolos de poder", como aquedutos;
- Estudos da abóbada aprimorada na arquitetura romana;
- Concreto romano: pedra calcária, cinza vulcânica e água
do mar;
- Espaços com menos pilares;
- Abóbadas de berço e abóbadas de aresta.
A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
Imagem archdaily- Reportagem sobre concreto romano Imagem: google imagens - abóbada de berço e abóbada de aresta
03
A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
Cúpula Panteão romano + concreto
Coliseu e o uso dos arcos
Roma - exemplos
04
TIPOS DE ABÓBADAS
Construída por um arco perfeito.
"forma de um semicírculo, que fica
apoiada sobre paredes. Sofre a ação de
uma pressão contínua de cima para baixo
que, graças ao seu formato, a torna
centrífuga e a distribui para as paredes de
apoio.
ABÓBADA DE BERÇO ABÓBADA DE ARESTA ABÓBADA EM CRUZARIA
Constituída pela intersecção de
duas abóbadas de berço apoiadas
sobre pilares.
"Com isso, conseguiram uma
certa leveza e maior iluminação
interna."
Derivada da abóbada de aresta,
esta torna-se mais leve, pois
existem mais pontos para
descarregar o peso da estrutura,
tornando a estrutura mais
alongada.A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
05
Construção
Abóbada de berço:
- A composição da abóbada
começa pelo arranque, apoio
entre a pedra da abóbada e o
apoio ("pilar" ou muro);
- As Contrachave, cada uma
das peças que compõem sua
superfície;
- Pedra chave e mais elevada,
utilizada no centro para
segurar a estrutura.
- Os nervos são as linhas
estruturais que ligam os
diversos suportes da abóbada;
Arco em cruzaria:
- Nervuras diagonais
estruturais que lhe suportam o
peso e o descarregam sobre
pilares.
Abóbada ogival:
- Nas abóbadas ogivais, o
espinhaço é a linha formada
pela união dos pontos mais
altos.
A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
Imagem: google imagens - arco em cruzaria
Imagem: google imagens - Composição abóbada
Imagem: google imagens - Composição abóbada
Imagem: google imagens - abobada de berço
abóbada de arestas
06
O uso da técnica atualmente
"No século XX, o concreto armado, as vigas
metálicas e as novas técnicas de edificação
permitiriam a execução de revolucionários
projetos arquitetônicos com emprego de
abóbadas."
A
r
q
u
it
e
tu
r
a
 e
 u
r
b
a
n
is
m
o
Abóbada: Cúpula de Reichstag, de Norman Foster (foto: Turistando.in) Abóbada: Igreja da Pampulha, de Oscar Niemeyer (foto: Farofafá)
