R. Desp. Humberto Guimarães, 587 – Ed. Solar de Greenwich – ap.601.Ponta-Verde, CEP. 57035-030
Tel. (082) 3231.3232 -Cel. 9981.6748 - e-mail: marcarnauba@gmail.com – Maceió – AL- Brasil


Marcos Carnaúba
SOLUÇÕES DE ENGENHARIA
CREA 3034-D-PE/AL


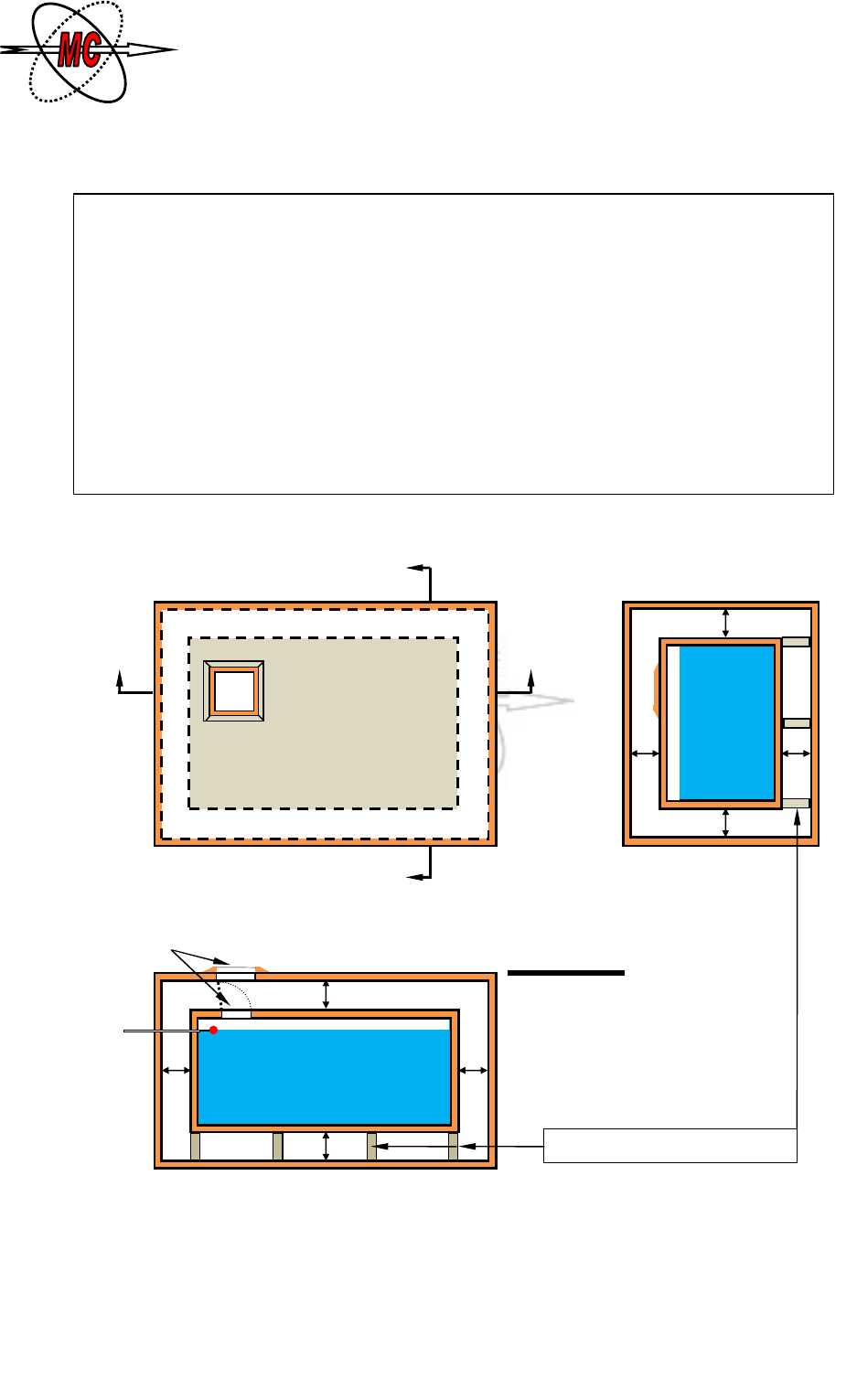

22 - Reservatório enterrado em subsolos – NBR 5626:1998
VISTA SUPERIOR-1:100
1 1
2

2

C
O
R
T
E
 2
-2

CORTE 1-1
bóia
60 60
60
60
60 60
60
60
tampas
Nível do piso - subsolo
5.2.4.8: “Em princípio um reservatório para água potável não deve ser apoiado
no solo, ou ser enterrado total ou parcialmente, tendo em vista o risco de
contaminação proveniente do solo, face a permeabilidade das paredes do
reservatório ou qualquer falha que implique a perda de estanqueidade. No caso
em que tal exigência seja impossível de ser atendida, o reservatório deve ser
executado dentro de compartimento próprio, que permita operações de inspeção
e manutenção, devendo haver um afastamento, mínimo, de 60 cm entre as faces
externas do reservatório (laterais, fundo e cobertura) e as faces internas do
compartimento.
Abaixo um croqui da interpretação do autor.
Nota: entende-se poder ser dispensado o envelope revestindo internamente o
reservatório com geomembrana de PVC – atóxico – fabricado pela SANSUY para
cisternas.
Apoios de alvenaria ou concreto
Dezembro de 2009
Reservatório para água potável
