Universidade de Pernambuco
Escola Politécnica de Pernambuco
Disciplina: Eletromagnetismo 2
Turma: E2
Semestre: 2021.1

Exercício Escolar Final

Instruções para a prova:
• A prova é individual;
• 20:50 é o prazo máximo para a entrega da prova;
• O arquivo com a resolução da prova deve estar em formato .pdf;
• O professor estará disponível no Chat do Poli Virtual para dúvidas (conversa
individual) entre 18:50 e 20:30.
• Se houver problema no Chat do Poli Virtual, o(a) aluno(a) poderá usar o
Google Chat (https://mail.google.com/chat/u/0/) pela conta rvbc@poli.br.
• Se houver problema no Poli Virtual para envio da prova ou se o tamanho do
arquivo não for suportado, o(a) aluno(a) poderá enviar para o e-
mail rvbc@poli.br. O assunto do e-mail deve ser EE Final Eletromagnetismo
2 Turma E2 – Nome.
• A prova deve ser manuscrita.

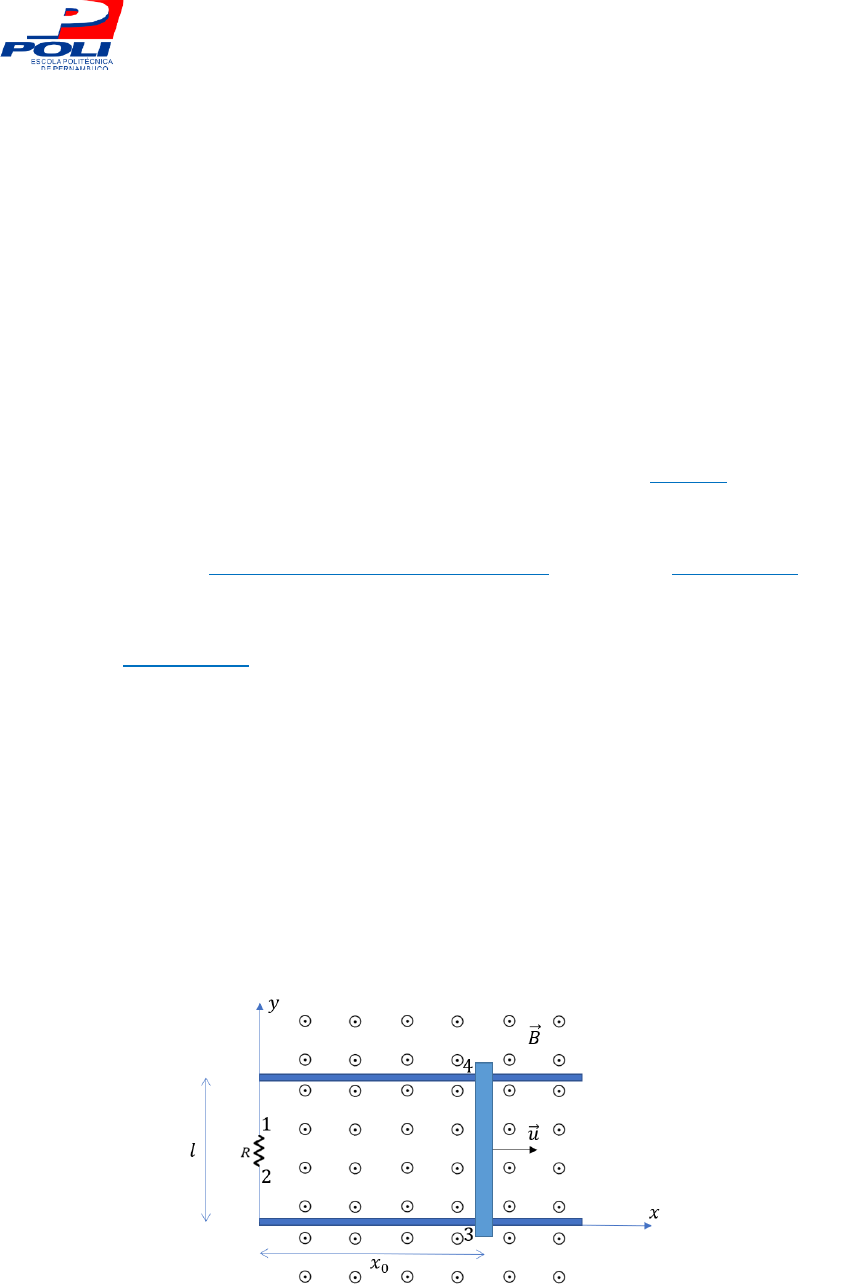

1) Uma espira retangular possui largura constante, mas o seu comprimento 𝑥0 aumenta
com o tempo conforme a barra condutora desliza com velocidade uniforme �⃗� em um
campo magnético estático �⃗� = 𝐵0𝑥𝑎 𝑧. A barra inicia o movimento em 𝑥 = 0 para
𝑡 = 0. Considere desprezível a resistência da espira. Calcule as expressões
instantâneas para:
a. A tensão induzida entre os terminais 1 e 2;
b. A corrente através do resistor 𝑅.




https://polivirtual.eng.br/ava/mod/forum/view.php?id=36198
https://mail.google.com/chat/u/0/
https://mail.google.com/mail/?view=cm&fs=1&to=rvbc%40poli.br&authuser=0
https://mail.google.com/mail/?view=cm&fs=1&to=rvbc%40poli.br&authuser=0

2) Uma onda plana uniforme na água do mar (plano 𝑥𝑦) se propaga para baixo (sentido
positivo de 𝑧). Os parâmetros constitutivos da água do mar são 𝜀𝑟 = 80, 𝜇𝑟 = 1 e
𝜎 = 4𝑆/𝑚. O campo magnético em 𝑧 = 0 é dado por

�⃗⃗� (0, 𝑡) = 100 cos(2000𝜋𝑡 + 𝜋/6)𝑎 𝑦 𝑚/𝐴𝑚.

a. Obtenha a expressão instantânea para o campo elétrico;
b. Calcule a profundidade na qual a amplitude do campo elétrico é igual a 1%
do seu valor em 𝑧 = 0.

3) Calcule a impedância característica e a constante de fase de uma linha de transmissão
sem perdas de 57 𝑐𝑚 de comprimento sabendo que:
• A impedância de entrada medida com os seus terminais em curto-circuito foi
de 𝑗40,42 Ω;
• A impedância de entrada medida com os seus terminais em curto aberto foi
de −𝑗121,24 Ω.
• 𝛽𝑙 não possui múltiplos de 2𝜋.

4) Uma rodovia possui um túnel que pode ser aproximado por um guia de ondas
retangular com dimensões transversais 𝑎 = 7 𝑚 e 𝑏 = 4 𝑚 e paredes não
penetráveis. Que modos podem se propagar dentro do túnel com uma frequência de
rádio FM de 45 𝑀𝐻𝑧?
