Universidade Federal do Piauí
Centro de Tecnologia
Curso de Engenharia Elétrica
Disciplina: Laboratório de Circuitos Elétricos I – 2018.1
Prof. Aryfrance Rocha Almeida


PRÁTICA 7: TRANSITÓRIO EM CIRCUITOS RL E RC SÉRIE
Objetivos: Analisar o comportamento de circuitos denominados de 1ª ordem, RL e RC série, excitados por uma
fonte de tensão contínua, no estado transitório. Define-se estado transitório como o intervalo de tempo a partir do
instante em que o circuito é energizado até entrar em regime permanente. O objetivo é analisar o comportamento
da corrente, que irá variar até se estabilizar, relacionando o seu comportamento com o do indutor e do capacitor
presentes no circuito.

Lista de Material e Equipamento:
✓ 1 Protoboard
✓ Fonte de tensão contínua
✓ Multímetros
✓ Resistores 1000Ω
✓ Indutor 32mH
✓ Capacitor
✓ Cabos de conexão
✓ Gerador de sinal
✓ Osciloscópio


Parte prática:

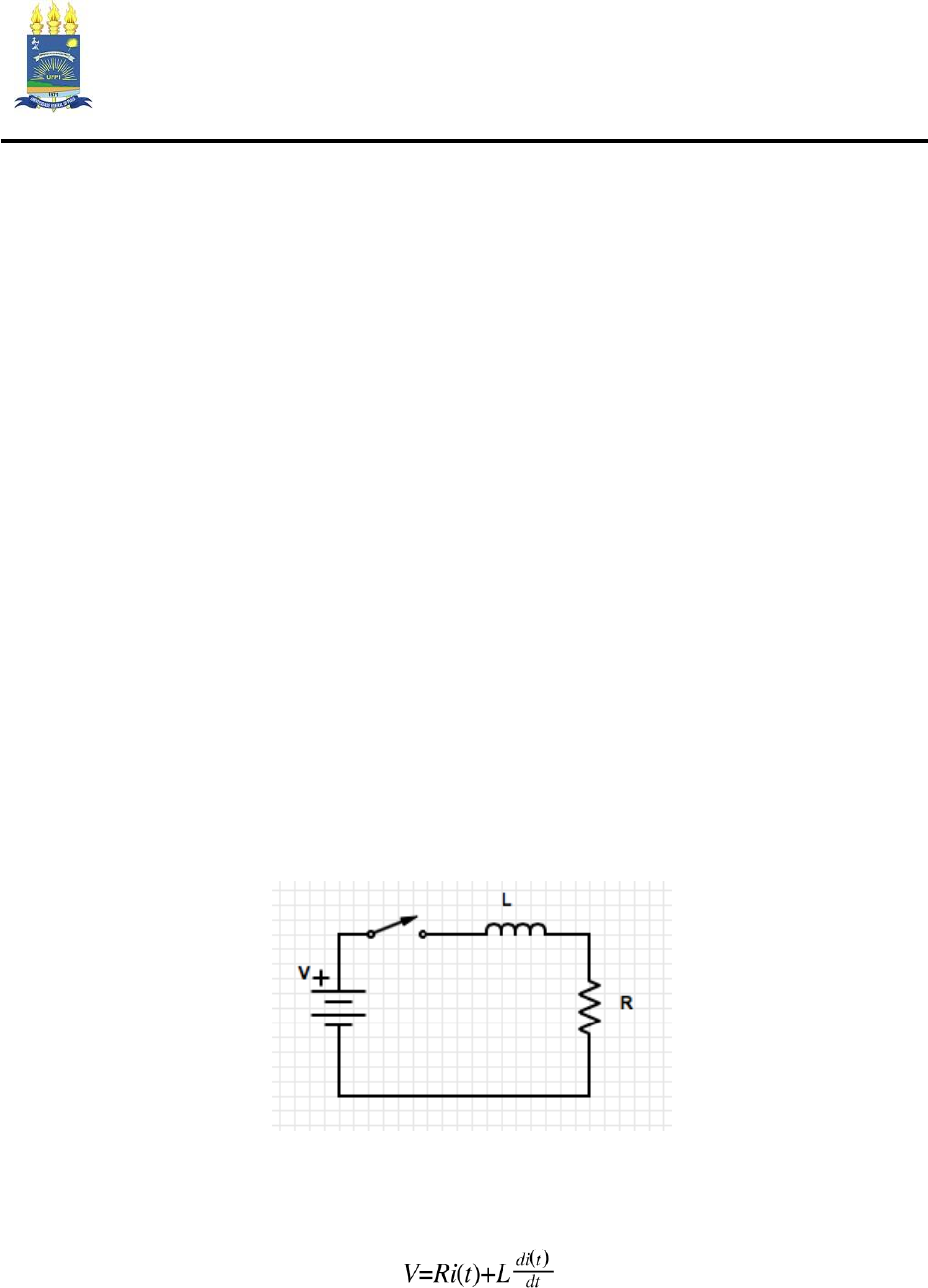

Circuito RL série excitado com função degrau unitário.




Aplicando a lei das tensões de Kirchhoff, tem-se:

onde V=u(t), é uma função degrau unitário.
A solução da equação anterior é dada por:


onde R/L é a constante de tempo do circuito.
1- Simular um circuito de 1ª ordem RL série, utilizando um resistor de 1000Ω, um indutor de 32mH, o
gerador de sinal e o osciloscópio, medindo as formas de onda da tensão da fonte e da corrente. Para simular a função
degrau, utilizar uma onda quadrada com frequência adequada. Calcular a constante de tempo, τ, para o circuito
proposto.
2- Efetuar as medições do valor máximo da corrente e tempo de duração do transitório.
3- Como a corrente se comporta para t=0 e para t→∞ ? Traçar e plotar usando o Matlab a curva genérica de
i(t) x t.


Circuito RC série excitado com função degrau unitário.



Aplicando a lei das tensões de Kirchhoff, tem-se:
onde V=u(t), é uma função degrau unitário.
A solução da equação anterior é dada por:

onde RC é a constante de tempo do circuito, τ.
1- Simular um circuito de 1ª ordem RC série, utilizando um resistor de 1000Ω, um capacitor de 1μF, o
gerador de sinal e o osciloscópio, medindo as formas de onda da tensão da fonte e da corrente. Para simular a função
degrau utilizar uma onda quadrada. Calcular a constante de tempo τ para o circuito proposto.
A frequência da onda quadrada deve ser ajustada de forma que se possa observar o transitório da tela do
osciloscópio. Dessa forma, utilizar um valor de frequência tal que o transitório seja superado em cada 1/2 período da
onda, ou seja, T=10τ, uma vez que o regime permanente é atingido após 5 constantes de tempo.
2- Efetuar as medições do valor máximo da corrente e tempo de duração do transitório.
3- Como a corrente se comporta para t=0 e para t→∞ ? Traçar a curva genérica de i(t) x t.
Questões para o relatório:
1- Porque utilizar T=10τ? Interpretar o significado da constante de tempo.
2- Porque utilizar onda quadrada para esta análise?
3- Qual a razão pela qual pode-se obter a forma de onda da corrente do circuito mediante análise da forma
de onda da tensão no resistor?
4- Para os circuitos RL e RC, qual o tempo de duração do transitório e quais são os fatores que interferem
neste tempo?
5- O que acontece se aumentarmos a frequência do sinal da onda quadrada?
6- Como o capacitor e o indutor se comportam em regime permanente?
