Exercícios resolvidos Automação Industrial

Prévia do material em texto

DEPARTAMENTO DE ENGENHARIA DE PRODUÇÃO
Disciplina: Automação Industrial

1) (20) Os elementos que seguem, compõem cada sistema de automação, necessitam de
realimentação constante e são complexos em sua execução. Descreva a função de cada
componente.

a. Acionamento: Fornece o sistema de energia para atingir determinado objetivo. Ex: motores
elétricos, pistões hidráulicos etc.
b. Sensoriamento: Realiza as métricas de desempenho do sistema de automação ou uma
propriedade particular de algum de seus componentes. Ex: termopares para medição de
temperatura.
c. Controle: Utiliza a informação dos sensores para regular o acionamento. Ex: manter o nível
da agua num reservatório.
d. Comparador: Compara os valores medidos com valores preestabelecidos e toma a decisão
de quando atuar no sistema.
e. Programas: Contém informações de processo e permitem controlar as interações entre os
diversos componentes.

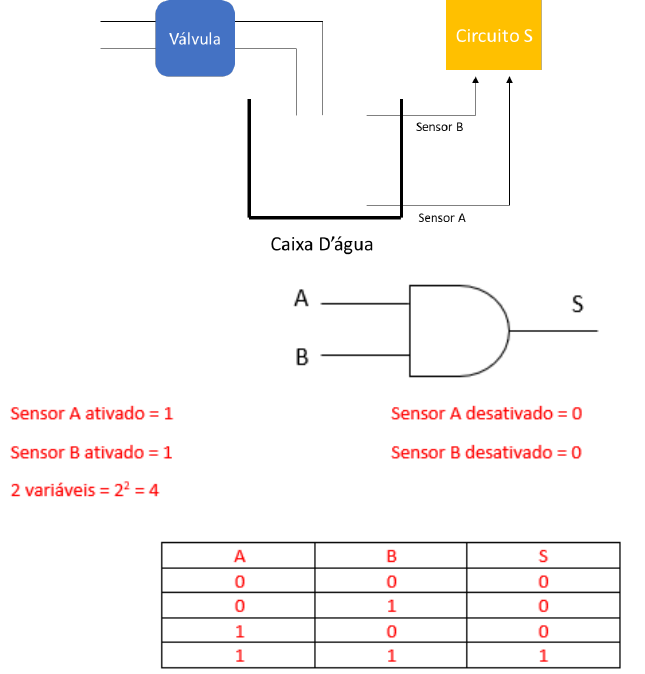

2) (30) Você foi designado para projetar um circuito (S) que controle uma válvula que enche
uma caixa d’agua que tem dois sensores (A e B). A válvula permanece aberta e enchendo a
caixa d’agua quando qualquer um dos dois sensores desativado. Para que a válvula feche e
pare de encher a caixa d’agua, de modo automático, os dois sensores devem estar ativados.
Ou seja, se o sensor A e o sensor B estão ativados, a válvula fecha. Descreva o circuito
usando álgebra booleana, diagramas de símbolos lógicos e tabela-verdade.


Resposta:


3) (30) Dado o layout abaixo, calcule os valores de Ld e Le, respectivamente.




Resposta: Ld = 138 metros e Le = 78 metros.

4) (20) Considerando um ciclo com duração total de 7,21 minutos, o qual executa 35
entregas/hora. Sabendo que a disponibilidade é de 95%, o fator de tráfego é de 90% e a
eficiência do operador é de 100%, calcule o número de veículos necessários para sua
realização.
Resposta: 5 veículos.
