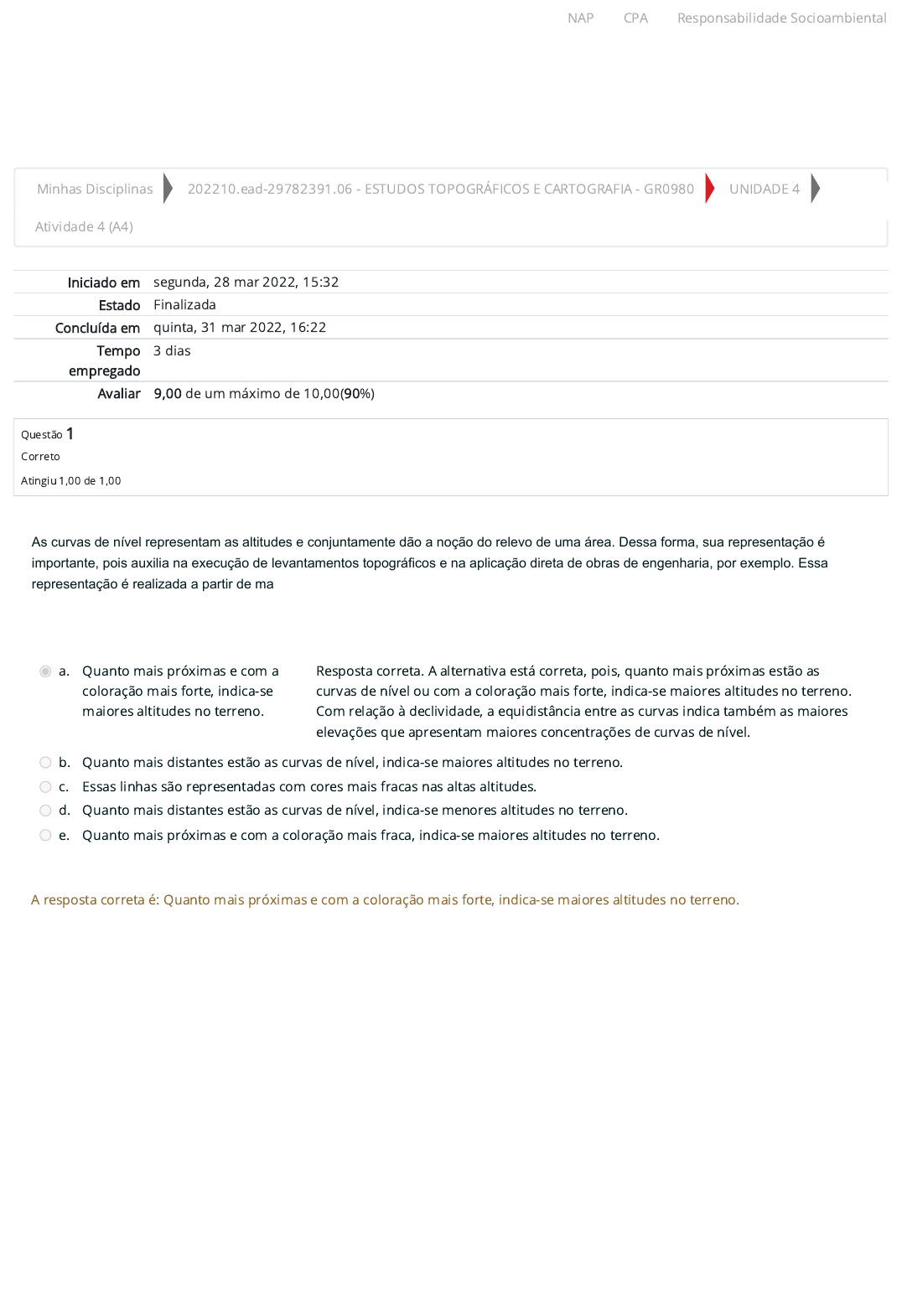

Minhas Disciplinas 202210.ead-29782391.06 - ESTUDOS TOPOGRÁFICOS E CARTOGRAFIA - GR0980 UNIDADE 4
Atividade 4 (A4)
Iniciado em segunda, 28 mar 2022, 15:32
Estado Finalizada
Concluída em quinta, 31 mar 2022, 16:22
Tempo
empregado
3 dias
Avaliar 9,00 de um máximo de 10,00(90%)
Questão 1
Correto
Atingiu 1,00 de 1,00
As curvas de nível representam as altitudes e conjuntamente dão a noção do relevo de uma área. Dessa forma, sua representação é
importante, pois auxilia na execução de levantamentos topográficos e na aplicação direta de obras de engenharia, por exemplo. Essa
representação é realizada a partir de mapas que expressam as altitudes em plantas e cartas topográficas.

Sobre esta representação cartográfica das curvas de nível, assinale a alternativa correta.
a. Quanto mais próximas e com a
coloração mais forte, indica-se
maiores altitudes no terreno.
 Resposta correta. A alternativa está correta, pois, quanto mais próximas estão as
curvas de nível ou com a coloração mais forte, indica-se maiores altitudes no terreno.
Com relação à declividade, a equidistância entre as curvas indica também as maiores
elevações que apresentam maiores concentrações de curvas de nível.
b. Quanto mais distantes estão as curvas de nível, indica-se maiores altitudes no terreno.
c. Essas linhas são representadas com cores mais fracas nas altas altitudes.
d. Quanto mais distantes estão as curvas de nível, indica-se menores altitudes no terreno.
e. Quanto mais próximas e com a coloração mais fraca, indica-se maiores altitudes no terreno.
A resposta correta é: Quanto mais próximas e com a coloração mais forte, indica-se maiores altitudes no terreno.
NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/my/
https://ambienteacademico.com.br/course/view.php?id=6110
https://ambienteacademico.com.br/course/view.php?id=6110&section=6
https://ambienteacademico.com.br/mod/quiz/view.php?id=156882
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 2
Correto
Atingiu 1,00 de 1,00
Questão 3
Correto
Atingiu 1,00 de 1,00
O trabalho realizado na topografia se relaciona a dois tipos principais de levantamentos: o planimétrico e o altimétrico. Na altimetria, o
levantamento tem o objetivo de determinar as atitudes e as diferenças de nível da área levantada, ou seja, o nivelamento. A representação
é realizada a partir das cartas altimétricas, indicando os elementos relacionados à altitude do terreno. Nesse contexto, assinale a alternativa
correta em relação à altimetria.
a. O levantamento altimétrico determina apenas os pontos cotados de uma área.
b. O levantamento altimétrico
determina a cotas do terreno,
coordenadas Z.
 Resposta correta. A alternativa está correta, pois o levantamento altimétrico
determina a altitude do terreno, representado pelas cotas altimétricas, ou seja, as
coordenadas Z. Também, a partir do levantamento altimétrico, é possível calcular os
desníveis do terreno, determinando seus nivelamentos correspondentes.
c. O levantamento altimétrico determina as altitudes, coordenadas X e Y.
d. O levantamento altimétrico determina os desníveis do terreno, coordenadas X e Y.
e. O levantamento altimétrico determina o perímetro do terreno, coordenadas Z.
A resposta correta é: O levantamento altimétrico determina a cotas do terreno, coordenadas Z.
A representação dos levantamentos topográficos é realizada a partir de plantas e cartas, tanto altimétricas quanto planimétricas, e quando
realizados simultaneamente: planialtimétricos. No caso do levantamento planialtimétrico, para representar o relevo do terreno identificando
as suas diferenças de nível, utiliza-se os perfis longitudinais. Sobre esta forma de representação, assinale a alternativa correta.
a. A escala não in�uencia a representação das diferenças de nível a partir dos per�s topográ�cos.
b. O terreno não pode ser representado a partir de curvas de nível.
c. A representação do per�l
topográ�co permite a visualização
das altitudes e das distâncias em
eixos perpendiculares.
 Resposta correta. A alternativa está correta, pois esta representação do relevo
pode ser expressa verticalmente ou horizontalmente, a partir de um grá�co,
obtendo em um dos eixos as atitudes, através das curvas de nível e pontos
cotados, e no outro as distâncias horizontais.
d. Para a construção de um per�l topográ�co, é necessária a utilização de cálculos trigonométricos e a aplicação da
taqueometria.
e. A representação, a partir do perfil topográfico, não pode ser expressa verticalmente ou horizontalmente, por meio de um gráfico.

A resposta correta é: A representação do per�l topográ�co permite a visualização das altitudes e das distâncias em eixos
perpendiculares.
NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 4
Correto
Atingiu 1,00 de 1,00
Os levantamentos topográficos consistem em medições que objetivam à determinação dos ângulos, coordenadas, pontos visados ou
materializados, além dos desníveis da área levantada. Dessa forma, o levantamento altimétrico envolve todas as grandezas calculadas pela
topografia.

Sobre esse levantamento, analise as asserções a seguir e a relação proposta entre elas.

I. O nivelamento é importante para um projeto de construção civil.
Pois:
II. permite a identificação das diferenças de nível do terreno sem a realização de cálculos.

A seguir, assinale a alternativa correta.

a. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
b. As asserções I e II são proposições falsas.
c. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta da I.
d. As asserções I e II são proposições verdadeiras, e a II é uma justi�cativa correta da I.
e. A asserção I é uma
proposição verdadeira, e a
asserção II é uma
proposição falsa.
 Resposta correta. A alternativa está correta, pois
a asserção I está correta, mas a asserção II está incorreta. Sabe-se que, em qualquer tipo
de nivelamento, são utilizadas formulações matemáticas para de�nição de cotas ou
altitudes da área medida. Ao determinar dois pontos no terreno, tem-se a diferença de
nível que, a partir da trigonometria, por exemplo, pode ser de�nidos os valores precisos
das cotas da área levantada.
A resposta correta é: A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.
NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 5
Incorreto
Atingiu 0,00 de 1,00
A NBR 13133 (1994, p. 3), norma que caracteriza e descreve a execução de levantamentos topográficos, conceitua nivelamento como
aquele que tem por objetivo a determinação das alturas relativas a uma superfície de referência dos pontos de apoio e/ou dos pontos de
detalhes, pressupondo-se o conhecimento de suas posições planimétricas.
Nesse contexto, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e
F para a(s) Falsa(s).

NBR 13133, 1994, p.3. Execução de levantamento topográfico. Disponível em:
http://www.carto.eng.uerj.br/cdecart/download/NBR13133.pdf. Acesso em: 15 fev. 2020.

I. O nivelamento tem por objetivo definir as coordenadas planimétricas.
II. As diferenças de nível são obtidas em todos os métodos de nivelamento.
III. Apenas o nivelamento geométrico define as cotas em um levantamento.
IV. O levantamento taqueométrico usa fios estadimétricos para definição da altura.

Assinale a alternativa que apresenta a sequência correta.
a. F, V, F, V.
b. F, V, V, F.
c. F, F, F, V.  Sua respostaestá incorreta. A sequência está incorreta, pois as diferenças de nível são
obtidas em todos os métodos de nivelamento, não apenas no nivelamento geométrico.
Em relação às coordenadas planimétricas, não se con�guram como um objetivo
especí�co dos nivelamentos, que visam à obtenção das diferenças de nível.
d. V, V, F, F.
e. F, F, F, F.
A resposta correta é: F, V, F, V.
NAP CPA Responsabilidade Socioambiental
http://www.carto.eng.uerj.br/cdecart/download/NBR13133.pdf
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 6
Correto
Atingiu 1,00 de 1,00
Questão 7
Correto
Atingiu 1,00 de 1,00
O memorial descritivo é o meio pelo qual se aplicam todos os conhecimentos advindos dos fundamentos da topografia e da cartografia, por
isso é fundamental que, ao criá-lo, ele esteja de acordo com o especificado pelas normas que se referem à execução dos levantamentos
topográficos, neste caso a NBR 13133 (1994).

A respeito do memorial descritivo, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).

I. É um documento anexado após a realização do levantamento topográfico.
II. A identificação da localização de uma área pode ser expressa em azimutes.
III. O memorial permite a definição dos limites de uma propriedade.
IV. O memorial é apresentado em forma de caderneta de campo.

a. F, F, V, V.
b. F, V, F, V.
c. V, V, V, F.  Resposta correta. A sequência está correta, pois o memorial é um documento, anexado
após a realização do levantamento topográ�co. Ele descreve, de forma detalhada, em texto,
sem a necessidade da utilização de planilhas ou softwares, todas as características do
trabalho realizado, localizando áreas expressa em ângulos que podem ser azimutes,
permitindo a de�nição dos limites de uma propriedade.
d. V, F, V, F.
e. F, V, V, V.
A resposta correta é: V, V, V, F.
O perfil topográfico, perfil longitudinal ou perfil transversal do terreno, constitui-se numa representação lateral do terreno que proporciona a
visualização gráfica do mesmo. Nesse caso, a sua representação possui algumas etapas que devem ser consideradas para a elaboração
do perfil.

Nesse contexto, assinale a alternativa correta em relação ao perfil topográfico.
a. Utiliza-se os �os estadimétricos para delimitar o per�l.
b. É delimitado a partir do Teodolito e Estação Total.
c. Não permite a identi�cação das linhas e formas notáveis.
d. Não possui uma região visível e identi�cável na carta.
e. É expresso verticalmente ou
horizontalmente, obtendo-se as atitudes e
distâncias.
 Resposta correta. A alternativa está correta, pois esta representação pode
ser expressa verticalmente ou horizontalmente, a partir de um grá�co,
obtendo-se em um dos eixos as atitudes e no outro as distâncias
horizontais.
A resposta correta é: É expresso verticalmente ou horizontalmente, obtendo-se as atitudes e distâncias.
NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 8
Correto
Atingiu 1,00 de 1,00
O objetivo principal da topografia é o de realizar um levantamento, que consiste na determinação, além de ângulos e distâncias na obtenção
de desníveis do terreno. Dessa forma, para o cálculo da diferença de nível, utiliza-se quatro métodos: nivelamento geométrico, nivelamento
trigonométrico, nivelamento taqueométrico e nivelamento barométrico.
Nesse contexto, assinale a alternativa correta em relação aos nivelamentos utilizados pela topografia.
a. O nivelamento barométrico tem como base a relação entre a pressão atmosférica e a temperatura. Este é considerado o
modelo matemático da terra.
b. A taqueometria ou estadimetria é um dos processos utilizados a partir do nivelamento taqueométrico, para calcular, de
forma, direta, a diferença entre cotas altimétricas.
c. O nivelamento geométrico utiliza os procedimentos da taqueometria. Dessa forma, as altitudes são determinadas com
menor precisão.
d. No nivelamento geométrico, não é possível a amarração de todas as referências de nível a apenas uma referência de nível de
partida.
e. O nivelamento trigonométrico,
tem como princípio a utilização
das relações trigonométricas entre
as grandezas envolvidas,
determinando os valores
medidos.
 Resposta correta. A alternativa está correta, pois o nivelamento trigonométrico tem
como princípio a utilização das relações trigonométricas. Dessa forma, mede-se os
valores disponíveis a partir de teodolitos e trenas e utilização da formulação
matemática para o cálculo do desnível do terreno.
A resposta correta é: O nivelamento trigonométrico, tem como princípio a utilização das relações trigonométricas entre as grandezas
envolvidas, determinando os valores medidos.
NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 9
Correto
Atingiu 1,00 de 1,00
As escalas são elementos fundamentais em uma representação a partir de mapas, plantas e cartas topográficas. Dessa forma, a escolha da
escala adequada influencia as informações que podem ser analisadas no produto cartográfico utilizado como na elaboração de perfis
longitudinais, permitindo a visualização de maior ou menor quantidade de detalhes.

A partir dessas informações, analise as asserções a seguir e a relação proposta entre elas.

I. A escolha da escala é um procedimento que deve ser realizado para a construção do perfil topográfico,
Pois:
II. É a partir da escala que vai ser definida a equidistância das curvas de nível.

A seguir, assinale a alternativa correta.

a. As asserções I e II são proposições falsas.
b. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.
c. A asserção I é uma proposição verdadeira e a asserção II é uma proposição falsa.
d. As asserções I e II são proposições verdadeiras, mas a II não é uma justi�cativa correta
da I.
e. As asserções I e II
são proposições
verdadeiras, e a I é
uma justi�cativa
correta da II.
 Resposta correta. A alternativa está correta. As duas asserções estão corretas, e a asserção I
justi�ca a II, poisa escolha da escala é um passo importante já que é um procedimento que deve
ser realizado para a escolha da carta topográ�ca e para a construção do per�l topográ�co. A
escala, além de ser utilizada para todas as representações dos levantamentos topográ�cos,
também tem fundamento signi�cativo na determinação do per�l longitudinal, pois é justamente a
escala que vai dar a noção das elevações que o relevo representado apresenta.
A resposta correta é: As asserções I e II são proposições verdadeiras, e a I é uma justi�cativa correta da II.
NAP CPA Responsabilidade Socioambiental
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
Questão 10
Correto
Atingiu 1,00 de 1,00
No nivelamento geométrico, é possível a amarração de todas as referências de nível a apenas uma referência de nível de partida. Nesse
caso, deve-se conhecer alguns conceitos utilizados quando se realiza este tipo de nivelamento, todos eles ligados à determinação das
diferenças de nível.
Nesse contexto, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e
F para a(s) Falsa(s).

I. Altitude refere-se ao valor da representação de uma linha horizontal da poligonal.
II. Cota é o valor identificado no fio médio do teodolito a partir das suas visadas.
III. Ponto cotado refere-se aos locais mais elevados do terreno identificados a partir de cartas topográficas.IV. Desnível é diferença de altitude entre um ponto e outro medido no terreno.

Assinale a alternativa que apresenta a sequência correta.
a. F, V, F, V.
b. F, F, F, F.
c. V, V, F, F.
d. F, F, V, V.  Resposta correta. A sequência está correta, pois, em uma carta topográ�ca, pode-se
identi�car valores altimétricos que são representados nas cartas topográ�cos e indicam
os pontos mais elevados do relevo. Em relação aos desníveis à sua determinação, a
partir de vários métodos, constituem-se no principal objetivo da aplicação dos
nivelamentos.
e. F, V, V, F.

A resposta correta é: F, F, V, V.
◄ Compartilhe
Seguir para...
Revisão Atividade 4 (A4) ►
NAP CPA Responsabilidade Socioambiental
https://ambienteacademico.com.br/mod/forum/view.php?id=156877&forceview=1
https://ambienteacademico.com.br/mod/quiz/view.php?id=156883&forceview=1
https://codely-fmu-content.s3.amazonaws.com/Moodle/NAP/inicial/nap/fmu/index.html
https://codely-fmu-content.s3.amazonaws.com/Moodle/CPA/landing_CPA/index.html
https://portal.fmu.br/sustentabilidade
