1.

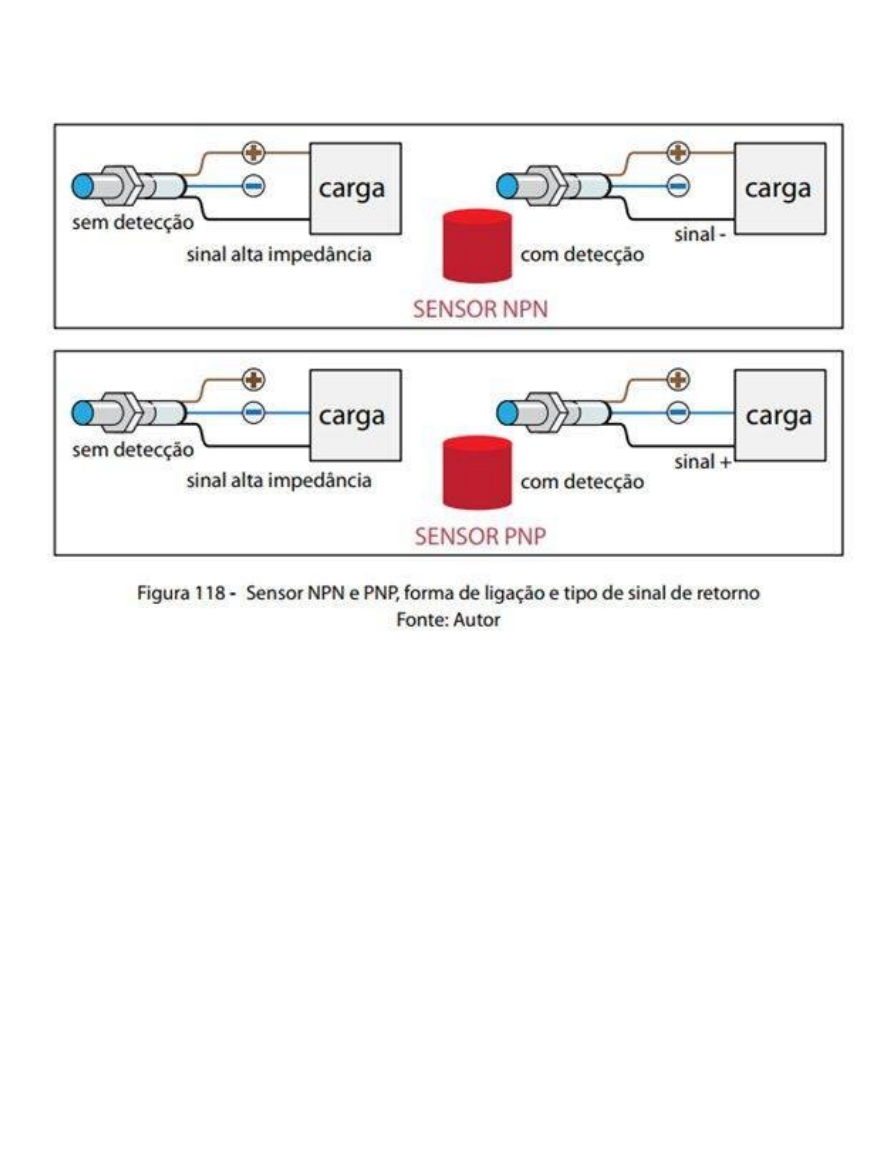

A imagem abaixo apresenta sensores industriais digitais NPN e PNP, ambos são compostos por 3 terminais, alimentação de 24V “marrom (positivo), azul (negativo)” e preto (sinal).

Qual a característica do sinal enviado quando o sensor NPN entra em estado de detecção?


· Nível baixo, 0V
· Nível alto, 24V
· Qualquer valor entre 0V e 24V
· Nível alto, 5V
2.
“Observe o esquema de ligação de sensores PNP ou NPN em um microcontrolador utilizando-se acopladores óticos. Note que a fonte de alimentação do microcontrolador é independente da fonte de alimentação do sensor. Se no lugar do acoplamento fosse utilizada uma ligação física, haveria a necessidade de equalizar as fontes (interligar os sinais de GND) e reduzir o sinal de tensão do sensor para um nível aceitável, para não danificar o microcontrolador (provavelmente 5V ou 3V).”

Para fins didático, tomaremos o modelo de fotoacoplador 4N25 cujo IF é de 10mA, em qualquer uma das duas configurações há um resistor de 2K2Ω, com esses parâmetros em mãos, qual o valor calculado para a VF?


· 22V
· 2V
· 24V
· 5V
3.
É possível controlar uma carga alimentada por um sinal alternado com o SCR, mas somente nos 180° pertencentes ao semiciclo positivo, entregando somente 50% da potência da carga. Calcule os valores aproximados das tensões para os ângulos 2°, 15°, 30°, 60° e 90°.
· 10,9V, 80,5V, 155,6V, 269,4V e 311,1V
· 5,4V, 40,3V, 77,8V, 134,8V e 155,6V
· 6,3V, 46,5V, 89,8V, 155,5V e 179,6V
· 18,8V, 139V, 268,7V, 465,4V e 537,4V
4.
Dados IGT = 50mA, VGT = 2v e RGK = 1kΩ

Calcule o valor o RX para o ângulo de 20°


· 3000Ω
· 1756Ω
· 1188Ω
· 3552Ω
5.
Ainda sobre a questão 4, em um ângulo de disparo de 90° a tensão entregue à carga será...
· igual a tensão eficaz
· igual a tensão média
· igual a tensão de pico
