12/06/2022 18:08 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNjY4NzU3IiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBGaW5hbCAoT2JqZXRpdmEpIC0gSW5kaXZpZHVhb… 1/5

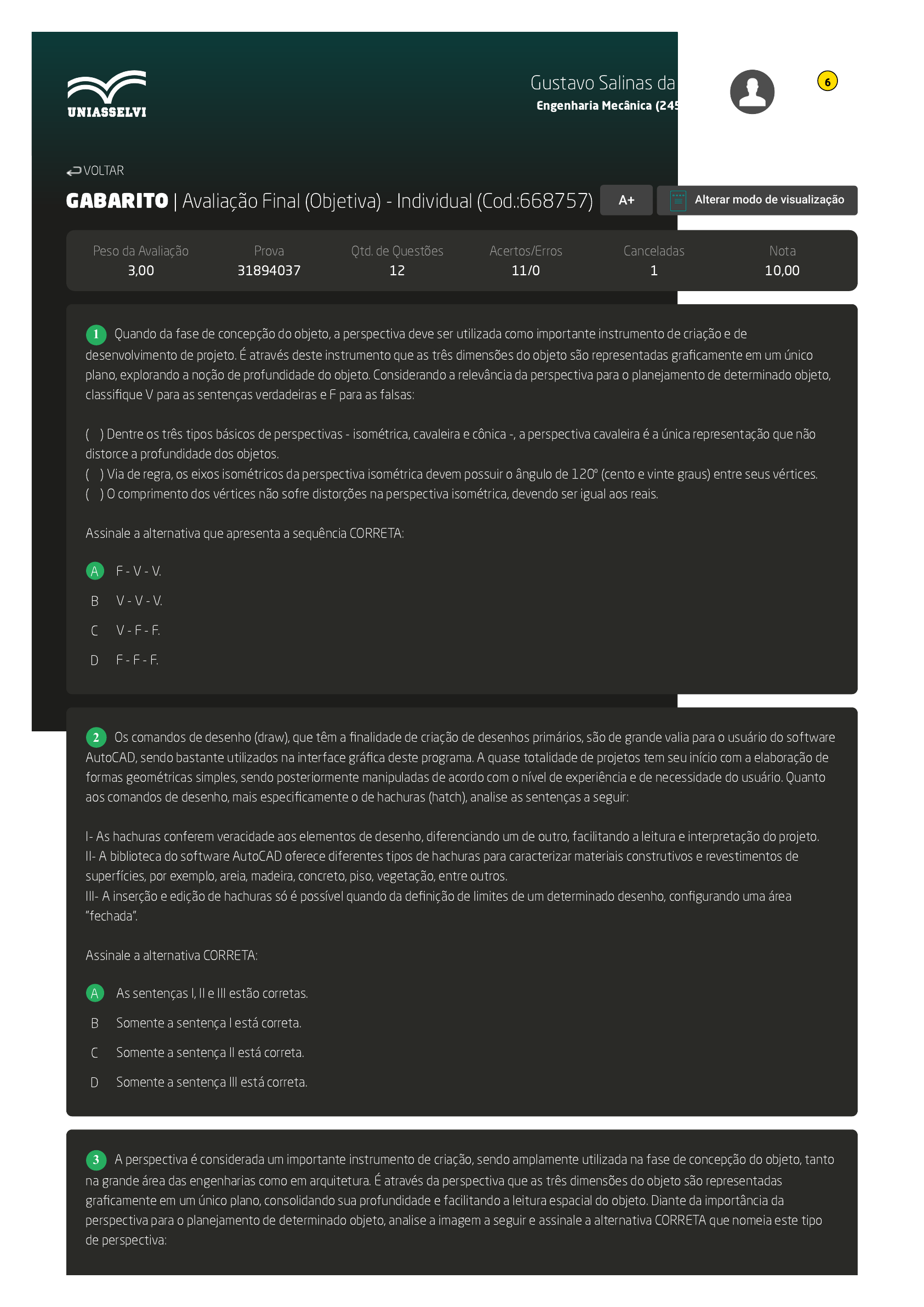

GABARITO | Avaliação Final (Objetiva) - Individual (Cod.:668757)
Peso da Avaliação
3,00
Prova
31894037
Qtd. de Questões
12
Acertos/Erros
11/0
Canceladas
1
Nota
10,00
Quando da fase de concepção do objeto, a perspectiva deve ser utilizada como importante instrumento de criação e de
desenvolvimento de projeto. É através deste instrumento que as três dimensões do objeto são representadas graficamente em um único
plano, explorando a noção de profundidade do objeto. Considerando a relevância da perspectiva para o planejamento de determinado objeto,
classifique V para as sentenças verdadeiras e F para as falsas:

( ) Dentre os três tipos básicos de perspectivas - isométrica, cavaleira e cônica -, a perspectiva cavaleira é a única representação que não
distorce a profundidade dos objetos.
( ) Via de regra, os eixos isométricos da perspectiva isométrica devem possuir o ângulo de 120º (cento e vinte graus) entre seus vértices.
( ) O comprimento dos vértices não sofre distorções na perspectiva isométrica, devendo ser igual aos reais.

Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V.
B V - V - V.
C V - F - F.
D F - F - F.
Os comandos de desenho (draw), que têm a finalidade de criação de desenhos primários, são de grande valia para o usuário do software
AutoCAD, sendo bastante utilizados na interface gráfica deste programa. A quase totalidade de projetos tem seu início com a elaboração de
formas geométricas simples, sendo posteriormente manipuladas de acordo com o nível de experiência e de necessidade do usuário. Quanto
aos comandos de desenho, mais especificamente o de hachuras (hatch), analise as sentenças a seguir:

I- As hachuras conferem veracidade aos elementos de desenho, diferenciando um de outro, facilitando a leitura e interpretação do projeto.
II- A biblioteca do software AutoCAD oferece diferentes tipos de hachuras para caracterizar materiais construtivos e revestimentos de
superfícies, por exemplo, areia, madeira, concreto, piso, vegetação, entre outros.
III- A inserção e edição de hachuras só é possível quando da definição de limites de um determinado desenho, configurando uma área
"fechada".

Assinale a alternativa CORRETA:
A As sentenças I, II e III estão corretas.
B Somente a sentença I está correta.
C Somente a sentença II está correta.
D Somente a sentença III está correta.
A perspectiva é considerada um importante instrumento de criação, sendo amplamente utilizada na fase de concepção do objeto, tanto
na grande área das engenharias como em arquitetura. É através da perspectiva que as três dimensões do objeto são representadas
graficamente em um único plano, consolidando sua profundidade e facilitando a leitura espacial do objeto. Diante da importância da
perspectiva para o planejamento de determinado objeto, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo
de perspectiva:
 VOLTAR
A+ Alterar modo de visualização
1
2
3
Gustavo Salinas da Silva
Engenharia Mecânica (2450913) 
6
12/06/2022 18:08 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNjY4NzU3IiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBGaW5hbCAoT2JqZXRpdmEpIC0gSW5kaXZpZHVhb… 2/5

FONTE DA IMAGEM: https://portais.ufg.br/up/68/o/Apostila_desenho.pdf. Acesso em: 26 mar. 2019.
A Cavaleira.
B Angular.
C Cônica.
D Isométrica.
Os comandos de visualização têm o intuito de auxiliar em todas as etapas do projeto, podendo ser considerados como ferramentas
básicas para a inicialização do desenho. Através destes comandos, o usuário poderá navegar pela interface gráfica e localizar todos os
elementos já desenhados em sua pasta de trabalho. Sobre os comandos de edição, analise as opções a seguir:

I- Comando Zoom.
II- Comando Viewports.
III- Comando Pan.
IV- Comando Layer.
V- Comando Polares.

Assinale a alternativa CORRETA:
A As opções II, III e V estão corretas.
B As opções I, IV e V estão corretas.
C As opções I, II e III estão corretas.
D As opções III e IV estão corretas.
No que se refere aos comandos básicos para a elaboração de projeto de uma residência, mais particularmente a elaboração de paredes e
a inserção de aberturas (portas e janelas) em planta baixa, classifique V para as sentenças verdadeiras e F para as falsas:

( ) Para desenhar as paredes de uma residência, tanto internas quanto externas, o usuário deve ativar o comando chamfer (chanfro),
digitando a espessura da parede (por exemplo, 15 centímetros), além de selecionar a linha e de clicar na direção a ser duplicada.
( ) Para inserir as janelas de uma residência, o usuário deve ativar o comando block (utilizado para criar blocos), selecionando a janela
(biblioteca do AutoCAD), além de definir o ponto de inserção deste elemento (bloco).
( ) Para o acabamento das paredes, evidenciando a característica formatação de linhas paralelas, o usuário deve utilizar o comando trim
(cortar), limitando o corte em relação a uma linha de referência.

Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F.
B V - V - V.
C F - F - F.
D F - V - V.
As linhas representam o traçado básico do desenho. Para poder enfatizar ou ocultar um elemento no AutoCAD, é possível modificar o
estilo das linhas de acordo com a situação que se pretende representar. Com relação aos estilos das linhas, classifique V para as sentenças
verdadeiras e F para as falsas:

4
5
6
Gustavo Salinas da Silva
Engenharia Mecânica (2450913) 
6
12/06/2022 18:08 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNjY4NzU3IiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBGaW5hbCAoT2JqZXRpdmEpIC0gSW5kaXZpZHVhb… 3/5
( ) Para modificar a espessura das linhas de um elemento existente, é necessário selecionar este elemento e alterar a espessura no atalho
do comando Lineweight da barra de ferramentas.
( ) As linhas não são adicionadas com o padrão de cor do layer ativo.
( ) O comando Linetype é utilizado para alterar a cor das linhas no AutoCAD.
( ) A função Load permite que o usuário insira novos formatos de linhas para o projeto.

Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F.
B F - V - V - V.
C V - V - V - V.
D V - F - F - V.
Com a ascensão da tecnologia CAD (Computer Aided Design - Desenho Assistido por Computador) entre o meio técnico, principalmente
a partir da década de 1980, o domínio desta ferramenta tornou-se imprescindível para o profissional que deseja trabalhar na área de projeto.
Diante da necessidade do domínio desta ferramenta computacional, é importante que o usuário conheça os elementos que compõem a
interface do programa, otimizando a experiência do usuário. Sobre o exposto, analise as sentenças a seguir:

I- A BARRA DE TÍTULOS está situada na parte superior da tela do software. O nome e versão do software, além do nome do arquivo, são
evidenciados nesta barra.
II- A BARRA DE MENU disponibiliza todos os comandos ao usuário. O acesso ocorre através de cada tópico do menu, com a possibilidade de
opções semelhantes ao comando inicial.
III- A BARRA DE FERRAMENTAS consiste em local em que o usuário define os comandos de uso mais frequente, tornando mais ágil a
construção do objeto.

Assinale a alternativa CORRETA:
A As sentenças I, II e III estão corretas.
B Somente a sentença II está correta.
C Somente a sentença III está correta.
D Somente a sentença I está correta.
Os recursos computacionais possibilitaram um grande avanço na representação gráfica, ou seja, em desenho técnico desenvolvido em
ambiente virtual. Com a ascensão da tecnologia CAD (Computer Aided Design - Desenho Assistido por Computador), difundidaentre o meio
técnico a partir da década de 1980, é que esta ferramenta se mostrou indispensável ao profissional que trabalha com projetos. Assinale a
alternativa CORRETA que apresenta os benefícios decorrentes do uso da tecnologia CAD:
A Alto investimento em computadores, inexistência de rede de internet, baixa aceitação de engenheiros e arquitetos.
B Maior precisão, aumento da produtividade, maior interação entre os profissionais envolvidos no projeto.
C Novas possibilidades em termos de design, facilidade de armazenamento e gerenciamento do projeto, baixa produtividade e eficiência.
D
Baixa interatividade entre os profissionais envolvidos em projeto, melhor aceitação entre o meio técnico, maior necessidade de
elaboração de maquetes físicas.
Os principais comandos existentes do AutoCAD são utilizados para a formatação do desenho e suas aplicações nas formas geométricas
planas. O comando ("CHAMFER") tem a função de unir dois elementos por meio de um chanfro. Sobre as características do acionamento do
comando ("Chamfer"), classifique V para as sentenças verdadeiras e F para as falsas:

( ) Selecione a tecla "Chanfer" para confirmar o comando.
( ) Digitando na barra de comandos o nome do comando "Chamfer" ou a sigla "CHA".
( ) Acessando a opção "Chamfer" na aba "Modify" da barra de menu.
( ) Acessando o ícone "Chamfer" na barra de ferramentas.
7
8
9
Gustavo Salinas da Silva
Engenharia Mecânica (2450913) 
6
12/06/2022 18:08 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNjY4NzU3IiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBGaW5hbCAoT2JqZXRpdmEpIC0gSW5kaXZpZHVhb… 4/5

Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - F - V.
B V - V - V - V.
C V - V - V - F.
D F - V - V - V.
Há cerca de 50 anos, a tecnologia CAD (Computer Aided Design - Desenho Assistido por Computador) começou a ser aceita,
principalmente por engenheiros e arquitetos, como ferramenta fundamental para o desenvolvimento de projetos. Com os benefícios
evidentes, notadamente amarrados à eficiência produtiva e qualidade do desenho, o usuário precisou avançar rapidamente no domínio sobre
os elementos que constituem a interface do software AutoCAD. Sobre o exposto, classifique V para as sentenças verdadeiras e F para as
falsas:

( ) A BARRA DE FERRAMENTAS consiste em local em que o usuário define os comandos de uso mais frequente, tornando mais ágil a
confecção do objeto.
( ) As CAIXAS DE FERRAMENTAS são acionadas pelo mouse e podem ser inseridas na barra de ferramentas, na lateral da interface gráfica
ou, até mesmo, em qualquer posição da tela.
( ) A BARRA DE RODAPÉ está localizada na parte inferior da tela, informando as ações tomadas pelo usuário e intensificando a
interatividade entre o software e o usuário.
( ) A BARRA DE COMANDOS está localizada abaixo da barra de rodapé, no limite inferior da tela, mostrando a posição (coordenadas) em que
se encontra o cursor.

Assinale a alternativa que apresenta a sequência CORRETA:
A F - F - V - V.
B F - F - F - V.
C V - V - V - V.
D V - V - F - F.

(ENADE, 2011) A figura anexa representa uma planta e um quadro de esquadrias. Sabendo que a alvenaria já foi concluída e que, nos
pisos e paredes dos dois banheiros e da cozinha, serão utilizadas cerâmicas nas dimensões 20 x 20 cm, assentes com argamassa colante
flexível, analise as sentenças a seguir:

I- A área total das janelas é de 10,20 m2.
II- A área de piso de cada banheiro é de 4,275 m2.
III- Sabendo-se que o consumo de argamassa colante por m2 é de 5 kg e que cada saco de argamassa pesa 10 kg, serão necessários 11
sacos de argamassa para assentar o piso da cozinha e da copa, com cálculo arredondado para cima.
10
Atenção: Esta questão foi cancelada, porém a pontuação foi considerada.
11
Gustavo Salinas da Silva
Engenharia Mecânica (2450913) 
6
12/06/2022 18:08 AVA
https://ava2.uniasselvi.com.br/subject/grades-and-tests/answer-book/eyJ0ZXN0Ijp7InRlc3RDb2RlIjoiNjY4NzU3IiwiZGVzY3JpcHRpb24iOiJBdmFsaWHDp8OjbyBGaW5hbCAoT2JqZXRpdmEpIC0gSW5kaXZpZHVhb… 5/5

Assinale a alternativa CORRETA:
A II, apenas.
B III, apenas.
C I, apenas.
D II e III, apenas.
(ENADE, 2011) A tendência de mercado é o uso do BIM (Building Information Modeling) como ferramenta para o desenvolvimento de
projeto, que pode se definir como um Modelo Integrado de informação para a construção. A filosofia dos programas CAD, com tecnologia BIM,
é integrar toda a informação necessária a um projeto na sua fase inicial, para que esta informação esteja disponível para outras aplicações,
atualizando-as no decorrer do projeto, resultando em um banco de dados virtual com todas as informações e vistas geradas a partir do
modelo. Nesse sentido, o sistema BIM:

I- Atualiza as vistas do projeto conforme as modificações resultantes do desenvolvimento das etapas do projeto por meio da inserção de
parâmetros.
II- Serve como ferramenta de visualização usada para compor geometrias, formas tridimensionais e alternativas de materiais.
III- Permite a extração de dados inerentes ao projeto como custo ou quantitativos de materiais.
IV- Apresenta falta de precisão e rigidez na concepção, o que impossibilita o desenvolvimento de formas mais complexas no projeto.

É correto o que se afirma em:
A II, III e IV, apenas.
B I e IV, apenas.
C I e II, apenas.
D I e III, apenas.
