UNIVERSIDADE FEDERAL DO OESTE DO PARÁ
CAMPUS UNIVERSITÁRIO DE JURUTI
Elementos de
máquinas

Orientações: O aluno dever enviar para via SIGAA resolução de sua atividade até às 18:00h do dia 27.10.2021. A
resolução pode ser enviada no word, em pdf ou em qualquer arquivo de imagem.

1ª Atividade Assíncrona

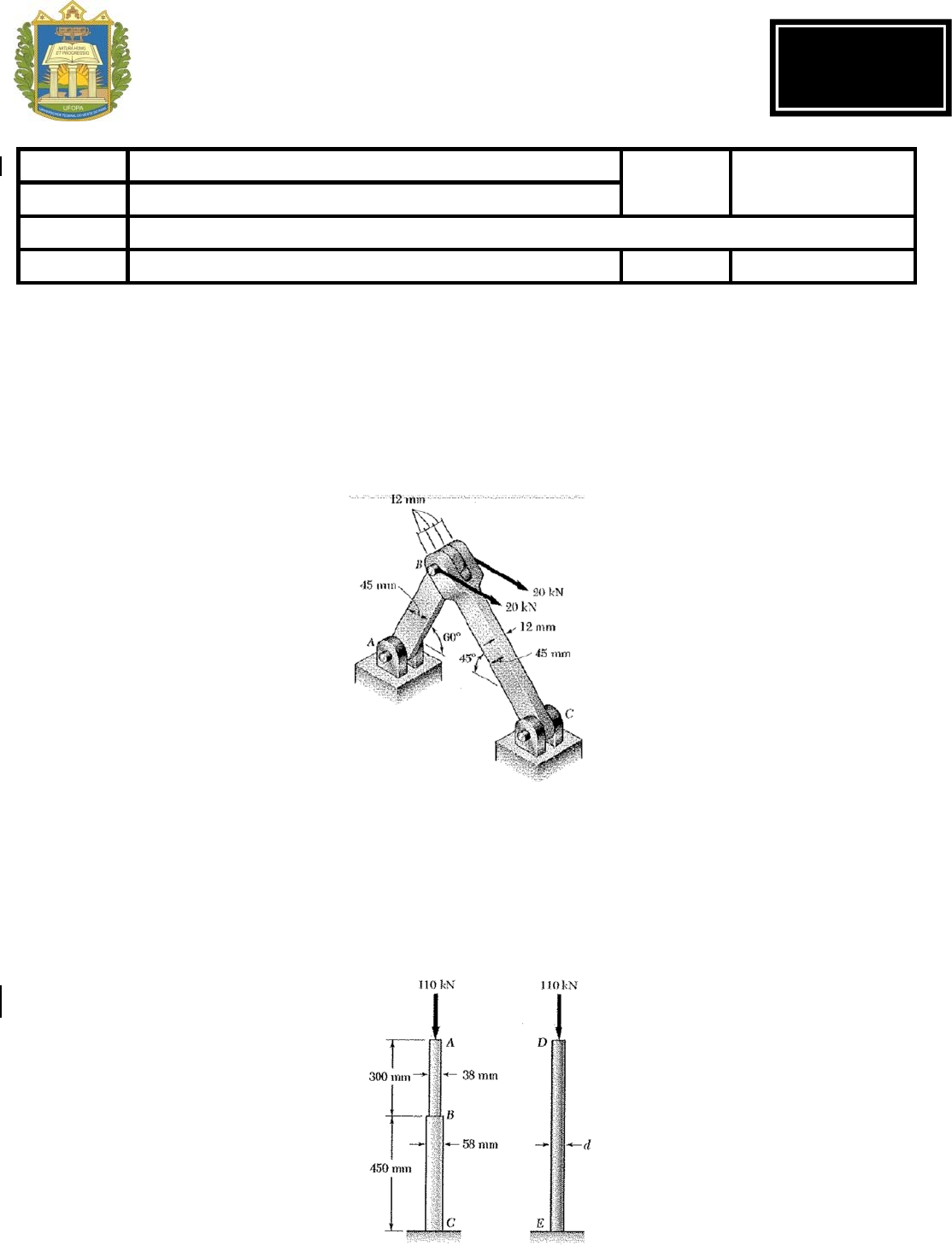

Questão 1 (2,00 Pontos) (Tensão)– Duas forças horizontais de 22 kN são aplicadas ao pino B do conjunto mostrado
na figura 1. Sabendo que é utilizado um pino de 20 mm de diâmetro em cada conexão, determine o valor máximo da
tensão normal média (a) na haste AB e (b) na haste BC.

Figura 1

Questão 2 (2,00 Pontos) (tensão e deformação) – A barra de alumínio ABC (E =70 GPa), que consiste em duas
partes cilíndricas AB e BC, deve ser substituída por uma barra de aço cilíndrica DE (E=200GPa) do mesmo
comprimento total. Determine o diâmetro d mínimo necessário para a barra de aço, considerando que sua deformação
vertical não deve exceder a deformação da barra de alumínio sob a mesma força e que a tensão admissível na barra
de aço não deve ultrapassar 165 MPa.



Figura 2
DISCIPLINA Elementos de Máquinas
VALOR 10,0 pontos
DATA 13/10/2021
PROFESSOR Elden de Albuquerque Marialva
ALUNO(A)S MATRÍCULA

UNIVERSIDADE FEDERAL DO OESTE DO PARÁ
CAMPUS UNIVERSITÁRIO DE JURUTI
Elementos de
máquinas

Questão 3 (2,00 Pontos) (Torção)– No sistema de eixos e engrenagens mostrado na figura 2, os diâmetros são dAB=50
mm e dCD=38 mm. Sabendo que G=77 GPa, determine o ângulo de rotação da extremidade D do eixo CD.

Figura 3

Questão 4 (2,00 Pontos) (Flexão) – Uma força vertical P de intensidade 80 kN é aplicada a um ponto C localizado
no eixo de simetria da seção transversal de uma coluna curta. Sabendo que y = 125 mm, determine (a) a tensão no
ponto A, (b) a tensão no ponto B e (c) a localização da linha neutra.


Figura 4


Questão 5 (2,00 Pontos) (Flambagem) O elemento AB consiste em um perfil U de aço laminado U130 X 10,40 de
comprimento igual a 2,5 m. Sabendo que os pinos em A e B passam pelo centroide da seção transversal do perfil,
determine o coeficiente de segurança para a carga mostrada com respeito a flambagem no plano da figura quando
u=30º. Use E=200 GPa.


Figura 5
