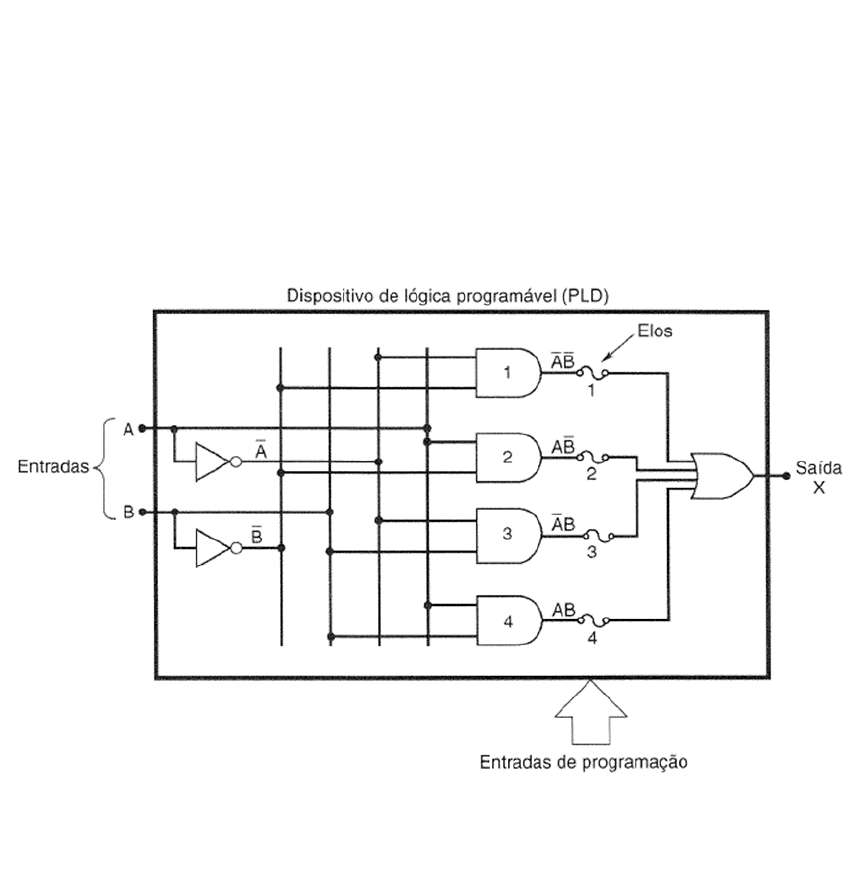

Estudo de Caso O dispositivo de lógica programável (PLD – programmable logic device) é um circuito integrado com arranjos particulares de portas lógicas, podendo ser comutáveis externamente, assim programável. A figura mostra um exemplo de PLD cuja lógica simplificada tem estrutura de soma de produtos, onde as saídas das portas AND são conectadas a uma porta OR. De acordo com os elos estarem abertos ou fechados, pode-se alterar a expressão de saída do circuito. Exemplo: elos 1 e 2 fechados, S=A¯B¯+AB¯. Assim a programação pode ser realizada de acordo com a necessidade e expandida e uma infinidade de funções (TOCCI, 2007). ALGUÉM SABE RESOLVER, ME MANDEM. OBRIGADO! Seguindo esse esquema de PLD soma de produtos, quantos componentes seriam necessários para a construção de um PLD com três e quatro entradas?
