“Treliça é uma estrutura de membros esbeltos conectados entre si em suas extremidades”. No encontro destes elementos tem-se os nós. Para uma treliça com carregamento em seus nós, as barras apresentarão forças internas normais, podendo ser de compressão ou de tração.
Para a treliça apresentada na figura, sabendo a intensidade das forças e , quais devem ser as forças internas nas barras AB, AD, BD, BC e CD, respectivamente?
8 kN; 8kN; 10kN; 2kN; 3kN. Apenas a barra BD traciona.
8 kN; 10kN; 8kN; 2kN; 3kN. Apenas a barra BD comprime.
8 kN; 8kN; 12kN; 2kN; 3kN. Todas as barras comprimem.
8 kN; 10kN; 8kN; 2kN; 3kN. Todas as barras tracionam.
8 kN; 12kN; 8kN; 2kN; 3kN. Apenas BC e CD tracionam.

É comum que determinados pontos ao longo do comprimento longitudinal das estruturas apresentem variação da área de seção transversal, e também as barras podem sofrer outros carregamentos externos ao longo da barra. Assim deve-se analisar em qual seção transversal há uma tensão máxima.
A figura a seguir apresenta um cabo de 60 mm de diâmetro carregado por duas forças, 2P e P. O apoio A é móvel e o B é fixo. Sabendo que a tensão normal máxima permitida do material é de 50 MPa, qual o valor da máxima carga P o sistema?
141,37 kN
70,68 kN
65,37 kN
54,26 kN
47,12 kN

A tensão de cisalhamento é um tipo de tensão gerada devido a aplicação, na seção transversal de um material, de forças de mesma direção, porém com sentido contrário, proporcionando no material uma deformação ou corte. Este tipo de esforço é muito comum em elementos de ligação de estruturas.
A figura a seguir apresenta a ligação de duas barras tracionadas. Sabendo que a intensidade de tração nas barras é de 5 kN, qual é a tensão de cisalhamento no pino A que possui diâmetro de 25 mm?
10,18 MPa
8,19 MPa
7,07 MPa
3,09 MPa
3,98 MPa

Nas ligações das estruturas, os parafusos, rebite e pino, além de sofrerem tensões de cisalhamento na ligação, estes podem proporcionar tensões de esmagamento no contato com a superfície das barras que estão conectadas. Para este tipo de tensão, também é considerado o valor médio.
Para o parafuso apresentado na figura, calcule a tensão de esmagamento atuante na arruela do parafuso, sabendo que há uma folga de 2 mm entre a arruela e o parafuso.
110,10 MPa
55,45 MPa
45,47 MPa
41,92 MPa
4,72 MPa

Material
páginas com resultados encontrados.
páginas com resultados encontrados.
left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

left-side-bubbles-backgroundright-side-bubbles-background

Crie sua conta grátis para liberar esse material. 🤩

Já tem uma conta?

Ao continuar, você aceita os Termos de Uso e Política de Privacidade

Questões resolvidas

“Treliça é uma estrutura de membros esbeltos conectados entre si em suas extremidades”. No encontro destes elementos tem-se os nós. Para uma treliça com carregamento em seus nós, as barras apresentarão forças internas normais, podendo ser de compressão ou de tração.
Para a treliça apresentada na figura, sabendo a intensidade das forças e , quais devem ser as forças internas nas barras AB, AD, BD, BC e CD, respectivamente?
8 kN; 8kN; 10kN; 2kN; 3kN. Apenas a barra BD traciona.
8 kN; 10kN; 8kN; 2kN; 3kN. Apenas a barra BD comprime.
8 kN; 8kN; 12kN; 2kN; 3kN. Todas as barras comprimem.
8 kN; 10kN; 8kN; 2kN; 3kN. Todas as barras tracionam.
8 kN; 12kN; 8kN; 2kN; 3kN. Apenas BC e CD tracionam.

É comum que determinados pontos ao longo do comprimento longitudinal das estruturas apresentem variação da área de seção transversal, e também as barras podem sofrer outros carregamentos externos ao longo da barra. Assim deve-se analisar em qual seção transversal há uma tensão máxima.
A figura a seguir apresenta um cabo de 60 mm de diâmetro carregado por duas forças, 2P e P. O apoio A é móvel e o B é fixo. Sabendo que a tensão normal máxima permitida do material é de 50 MPa, qual o valor da máxima carga P o sistema?
141,37 kN
70,68 kN
65,37 kN
54,26 kN
47,12 kN

A tensão de cisalhamento é um tipo de tensão gerada devido a aplicação, na seção transversal de um material, de forças de mesma direção, porém com sentido contrário, proporcionando no material uma deformação ou corte. Este tipo de esforço é muito comum em elementos de ligação de estruturas.
A figura a seguir apresenta a ligação de duas barras tracionadas. Sabendo que a intensidade de tração nas barras é de 5 kN, qual é a tensão de cisalhamento no pino A que possui diâmetro de 25 mm?
10,18 MPa
8,19 MPa
7,07 MPa
3,09 MPa
3,98 MPa

Nas ligações das estruturas, os parafusos, rebite e pino, além de sofrerem tensões de cisalhamento na ligação, estes podem proporcionar tensões de esmagamento no contato com a superfície das barras que estão conectadas. Para este tipo de tensão, também é considerado o valor médio.
Para o parafuso apresentado na figura, calcule a tensão de esmagamento atuante na arruela do parafuso, sabendo que há uma folga de 2 mm entre a arruela e o parafuso.
110,10 MPa
55,45 MPa
45,47 MPa
41,92 MPa
4,72 MPa

Prévia do material em texto

Av1 - Resistência dos Materiais
Informações Adicionais
Período: 24/10/2022 23:59 /09/2022 00:00 à 12
Situação: Cadastrado
Pontuação: 750

a)
b)
c)
d)
e)
1)
2)
“Treliça é uma estrutura de membros esbeltos conectados entre si em suas extremidades”. No encontro destes
elementos tem-se os nós. Para uma treliça com carregamento em seus nós, as barras apresentarão forças internas normais,
podendo ser de compressão ou de tração.

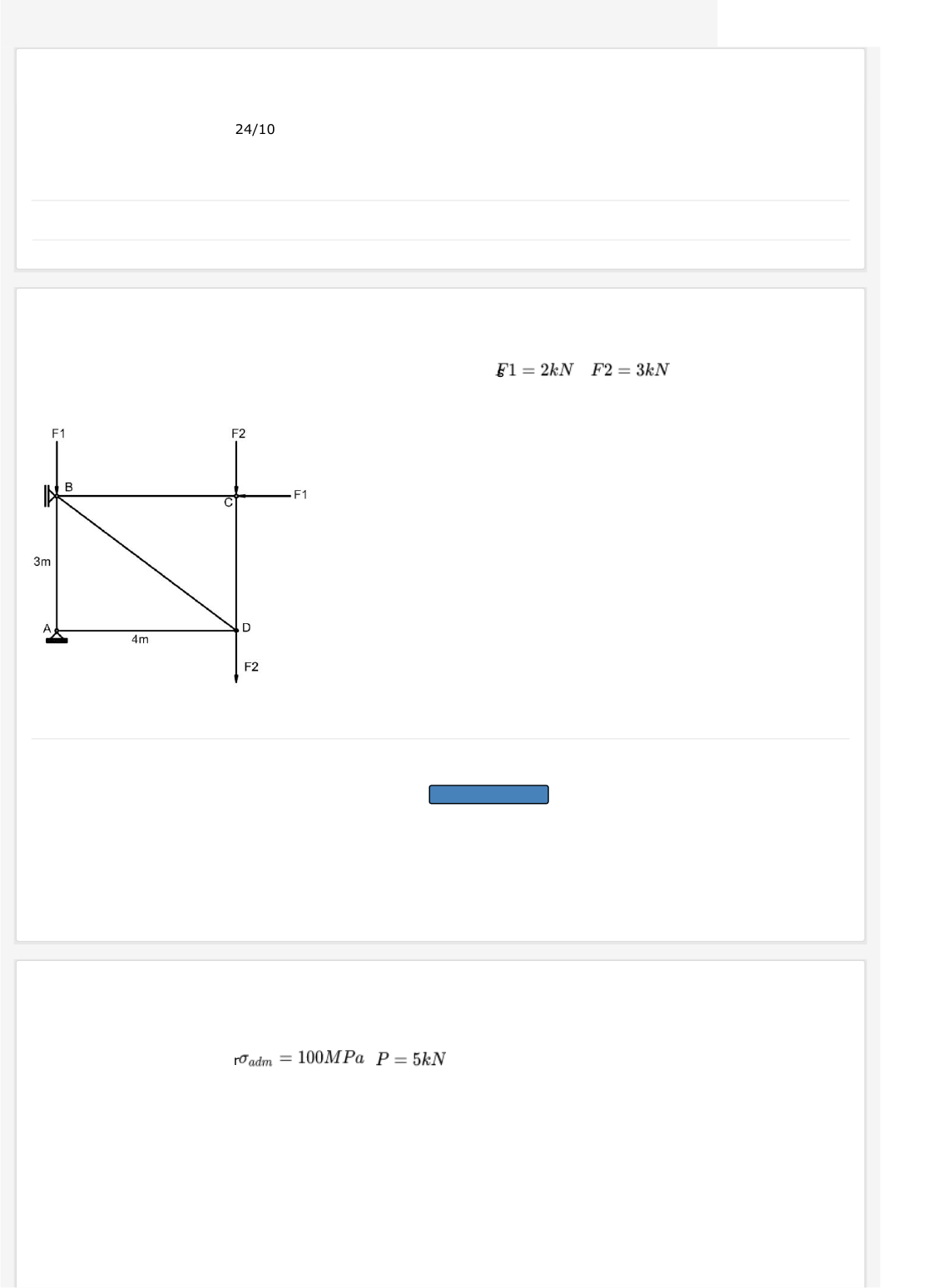

Para a treliça apresentada na figura, sabendo a intensidade das forças e , quais devem ser as forças
internas nas barras AB, AD, BD, BC e CD, respectivamente?
Figura - Treliça
Fonte: Elaborado pelo autor (2017)
Alternativas:
8 kN; 8kN; 10kN; 2kN; 3kN. Apenas a barra BD traciona. Alternativa assinalada
8 kN; 10kN; 8kN; 2kN; 3kN. Apenas a barra BD comprime.
8 kN; 8kN; 12kN; 2kN; 3kN. Todas as barras comprimem.
8 kN; 10kN; 8kN; 2kN; 3kN. Todas as barras tracionam.
8 kN; 12kN; 8kN; 2kN; 3kN. Apenas BC e CD tracionam.
A resistência dos materiais é uma disciplina onde se estuda a capacidade de um corpo resistir a um carregamento. A
partir disso, estruturas são dimensionadas pré-determinando a forma e o carregamento que atenda a um projeto, assim
pode-se adotar um material com uma tensão conhecida para dimensionar a geometria da peça.
Para a estrutura apresentada na figura a seguir, determine o diâmetro mínimo das cordas AB e BC, respectivamente,
sabendo que ambas podem ter e .
Figura - Estrutura.

a)
b)
c)
d)
e)
a)
b)
c)
d)
e)
3)
4)
Alternativas:
7 ,7 mm e 7,4 mm
,3 mm e 5,5 mm 5
7 ,4 mm e 7,7 mm Alternativa assinalada
5 ,5 mm e 5,3 mm
6 ,4 mm e 6,6 mm
É comum que determinados pontos ao longo do comprimento longitudinal das estruturas apresentem variação da área
de seção transversal, e também as barras podem sofrer outros carregamentos externos ao longo da barra. Assim deve-se
analisar em qual seção transversal há uma tensão máxima.

A figura a seguir apresenta um cabo de 60 mm de diâmetro carregado por duas forças, 2P e P. O apoio A é móvel e o B é
fixo. Sabendo que a tensão normal máxima permitida do material é de 50 MPa, qual o valor da máxima carga P o sistema?
Figura - Cabo
Alternativas:
141,37 kN
70 ,68 kN
65 ,37 kN
54 ,26 kN
47 ,12 kN Alternativa assinalada
A tensão de cisalhamento é um tipo de tensão gerada devido a aplicação, na seção transversal de um material, de forças
de mesma direção, porém com sentido contrário, proporcionando no material uma deformação ou corte. Este tipo de
esforço é muito comum em elementos de ligação de estruturas.
A figura a seguir apresenta a ligação de duas barras tracionadas. Sabendo que a intensidade de tração nas barras é de 5
kN, qual é a tensão de cisalhamento no pino A que possui diâmetro de 25 mm?
Figura - Ligação

a)
b)
c)
d)
e)
a)
b)
c)
d)
e)
5)
Alternativas:
10 ,18 MPa
8 ,19 MPa
7 ,07 MPa
,09 MPa 5 Alternativa assinalada
3 ,98 MPa
Nas ligações das estruturas, os parafusos, rebite e pino, além de sofrerem tensões de cisalhamento na ligação, estes
podem proporcionar tensões de esmagamento no contato com a superfície das barras que estão conectadas. Para este tipo
de tensão, também é considerado o valor médio.
Para o parafuso apresentado na figura, calcule a tensão de esmagamento atuante na arruela do parafuso, sabendo que há
uma folga de 2 mm entre a arruela e o parafuso.
Figura - Parafuso
Fonte: Hibbeler (2010, p.45)
Alternativas:
110,10 MPa
55 ,45 MPa
45 ,47 MPa
41 ,92 MPa Alternativa assinalada
4 ,72 MPa
