ENG04461 – Sistemas Digitais
DELET – Escola de Engenharia – UFRGS
Wagner Jose Cunha – 00275778
Laboratório 1

• Introdução
Para esse laboratório foi utilizado o software Quartus II para projetar um contador
habilitável e depois utilizamos o simulador QSim (Altera U.P Simulator) para simular o
funcionamento do mesmo.
• Procedimento Experimental

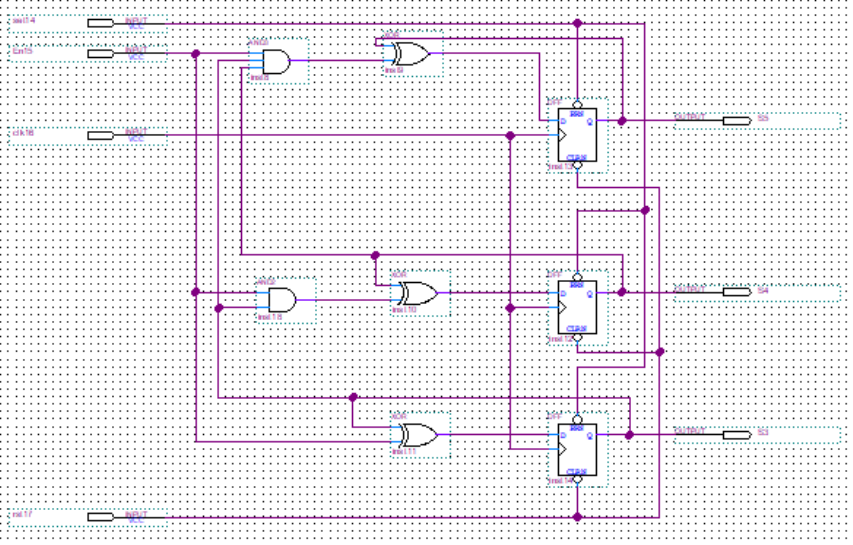

Conforme orientado pelo roteiro foi montado o circuito proposto na placa FPGA
Altera Cyclone II.

 Após a montagem do circuito foi simulado o funcionamento do mesmo no
software QSim para verificarmos o funcionamento da saída dependendo dos sinais de
entrada do circuito. Para isso foi configurado com os seguintes tempos:
clk = 50ns
 En = 60ns
 rst = 70ns
S0 = 80ns
S1 = 90ns
S2 = 100ns
set = 110ns
ENG04461 – Sistemas Digitais
DELET – Escola de Engenharia – UFRGS
Wagner Jose Cunha – 00275778
Laboratório 1

 Que acabou gerando o seguinte gráfico:

 Após a simulação ser rodada obtivemos o seguinte gráfico:

Após a simulação estar completa e analisando os gráficos podemos observar que
somente S3,S4 e S5 (portas de saída) foram modificadas, as portas clk, set, en e rst
permaneceram iguais. Conseguimos observar também que as saídas estão diretamente
relacionadas ao enable e ao reset, pois após o tempo de enable as saídas começam a
obedecem ao sinal de reset. No tipo de contador habilitável ele só começa a contagem
após a ativação do enable, ou seja, somente quando ele tiver nível logico alto (1).
Podemos verificar esse tipo de contador mostrado em aula nesse laboratório e foi visto
isso funcionando na prática.
