PROVA PRESENCIAL - 1º CHAMADA - HIDRÁULICA E HIDROMETRIA

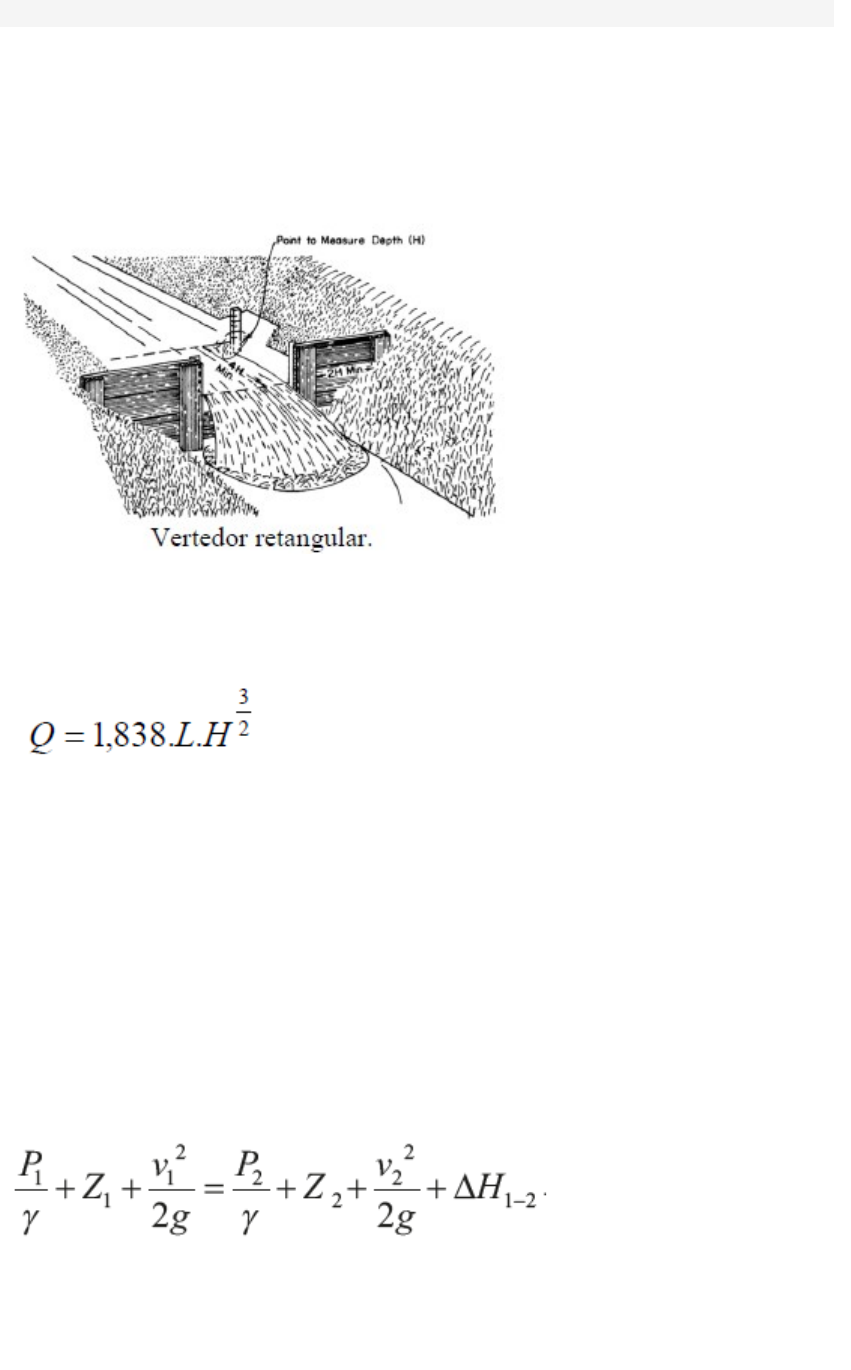

Os vertedores mais utilizados no controle da irrigação são os de parede delgada (espessura da parede é inferior a metade da sua carga hidráulica), com formato retangular, triangular e trapezoidal.
Esses tipos de vertedores não são recomendados para canais transportando material em suspensão, uma vez que a precisão das medidas é reduzida pelo acúmulo deste material no fundo do canal.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Para a determinação da vazão através do vertedor retangular, sem contração lateral, utiliza-se a fórmula a seguir:
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Determine a vazão do canal sabendo que a soleira do vertedor retangular (sem contração lateral) tem 2 m e a carga hidráulica é de 35 cm.
Qual das alternativas abaixo corresponde ao cálculo indicado?
 0,761 m3/s.
Questão 2
A equação de Bernoulli abaixo trata-se da energia do escoamento, de forma simplificada, quando aplicando a equação em dois pontos, considerando uma perda de carga em um deles. Nesse caso especifico, ela é aplicada para escoamentos em:
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
D) Condutos forçados.
Questão 3
O método do flutuador pode ser empregado para determinar a velocidade em escoamentos em canais. Este método se aplica a trechos retilíneos de canal e que tenham seção transversal uniforme.
As medidas devem ser feitas em dias sem vento, de forma a se evitar sua influência no caminhamento do flutuador.
A partir dos seus conhecimentos adquiridos no estudo dos capítulos do livro didático, principalmente sobre o método do flutuador, marque a alternativa correta.
C) O flutuador deve ser solto à montante, a uma distância suficiente para adquirir a velocidade da corrente, antes dele cruzar a seção inicial do trecho de teste. Com a distância percorrida e o tempo, determina-se a velocidade média do flutuador.
Questão 4
Determinado conjunto motobomba será composto por motor elétrico e bomba hidráulica. Ele deverá recalcar a vazão de 27 L/s a determinado ponto 14 m acima do nível d’água do reservatório. As perdas de carga totais (tubulações de sucção e recalque) são de 3,4 m. Determine a potência necessária do motor, sabendo que o rendimento da bomba é de 72% e do motor é de 85%.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa que apresenta corretamente a potência calculada:
D)7,52 kW.
Questão 5
Dá-se o nome de canais, condutos livres e, às vezes, canais abertos, aos condutos em que a parte superior do líquido está sujeita à pressão atmosférica; o movimento não depende, como nos condutos forçados, da pressão existente, mas da inclinação do fundo do canal e da superfície da água.
A partir das equações estudadas no livro didático, calcular raio hidráulico para o canal de terra com as seguintes características: Largura do fundo = 0,3 m; inclinação do talude 2H : 1V; e profundidade de escoamento = 0,4 m. Lembre-se que Rh = A/P.
Assinale a alternativa que apresenta o raio hidráulico calculado:

E) 0,21 m.
Questão 6
As perdas de carga são perdas de energia hidráulica devidas à viscosidade do fluido e ao seu atrito com as paredes internas das tubulações. Um dos métodos frequentemente utilizados para estimar as perdas de cargas distribuídas é através da Equação de Hazen-Williams. Uma das principais vantagens deste método é a sua simplicidade, quando comparado a outros métodos. Essa equação se baseia em dados e coeficientes experimentais, apresenta uma boa aproximação, além de simplificar bastante os cálculos de perdas de cargas.
Considere uma determinada tubulação de PVC (C = 150) com diâmetro de 10 cm e comprimento de 27 m, que tem uma válvula de gaveta (comprimento equivalente = 1,0 m) e dois cotovelos de 90° (comprimento equivalente = 4,3 m). Sabendo que essa tubulação tem vazão de 8 L/s e utilizando a equação de Hazen-Williams, calcule a perda de carga total desse trecho e marque a alternativa que a representa corretamente.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
E) 0,36 m.
Questão 7
Determine a declividade máxima que um canal retangular de alvenaria de pedra argamassa (n = 0,017) deve possuir para que o mesmo conduza uma vazão de 5,8 m3/s. Dados: área molhada = 2,75 m2 e perímetro molhado = 4,80 m.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa que apresenta corretamente a declividade máxima calculada:

E) 0,27%
Questão 8
Considere o seguinte escoamento: tubulação de aço galvanizado (C = 125); diâmetro de 50 cm; comprimento de 62 m; vazão conduzida de 165 L/s.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Calcule a perda de carga para o escoamento descrito acima a assinale a alternativa correta:
A) 0,091 m
Questão 9
Você realizou uma estimativa de velocidade de escoamento em um canal a partir da técnica do flutuador e obteve os seguintes valores de distância e tempo:
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Qual a velocidade aproximada do escoamento no canal em questão?
D) 0,64 m/s
Questão 10
O dimensionamento de um sistema hidráulico deve contemplar as perdas de carga com a efetiva importância, pois o seu valor final tem influência direta nesses sistemas, o qual pode contribuir para excessivos custos de instalação e manutenção.
Sendo assim, determine a perda de carga tota de uma tubulação de ferro fundido (f = 0,03), 15 cm de diâmetro e 47 m de comprimento, na qual há o escoamento de água com velocidade de 1,02 m/s.
A tubulação ainda tem uma válvula de gaveta (k= 0,2) e dois cotovelos de 90° raio longo (k= 0,6).
Dado: gravidade: 9,8 m/s².
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Anexo - Consulte a imagem em melhor resolução no final do cadernos de questões.
Assinale a alternativa correta:
D)

0,57 m.
Questão 11
As perdas em tubulações podem ser divididas em dois grupos: as perdas que ocorrem nos trechos lineares, ou perdas distribuídas, e as perdas localizadas, também chamadas perdas singulares.
Analise as alternativas seguintes e marque aquela que descreve somente as características da perda de carga localizada.
A) Perda de carga que ocorre nos acessórios hidráulicos instalados na tubulação.
Questão 12
Reservatórios interligados têm comportamento condicionado ao nível da __________. Em geral, o reservatório que se encontra em cota topográfica __________ é o abastecedor (que fornece água ao ponto de consumo e ao reservatório de compensação), e o reservatório que se encontra em cota topográfica __________ é o de compensação (que pode fornecer água ao ponto de consumo e receber água do reservatório abastecedor).
Assinale a alternativa que apresenta as palavras que completam corretamente as lacunas na ordem apresentada:
D) cota piezométrica; mais elevada; menos elevada.
