CCE1529 ESTRUTURAS DE CONCRETO II
LISTA DE EXERCÍCIOS 05
ASSUNTO: CONSOLOS CURTOS

Página 1 de 1

1ª QUESTÃO

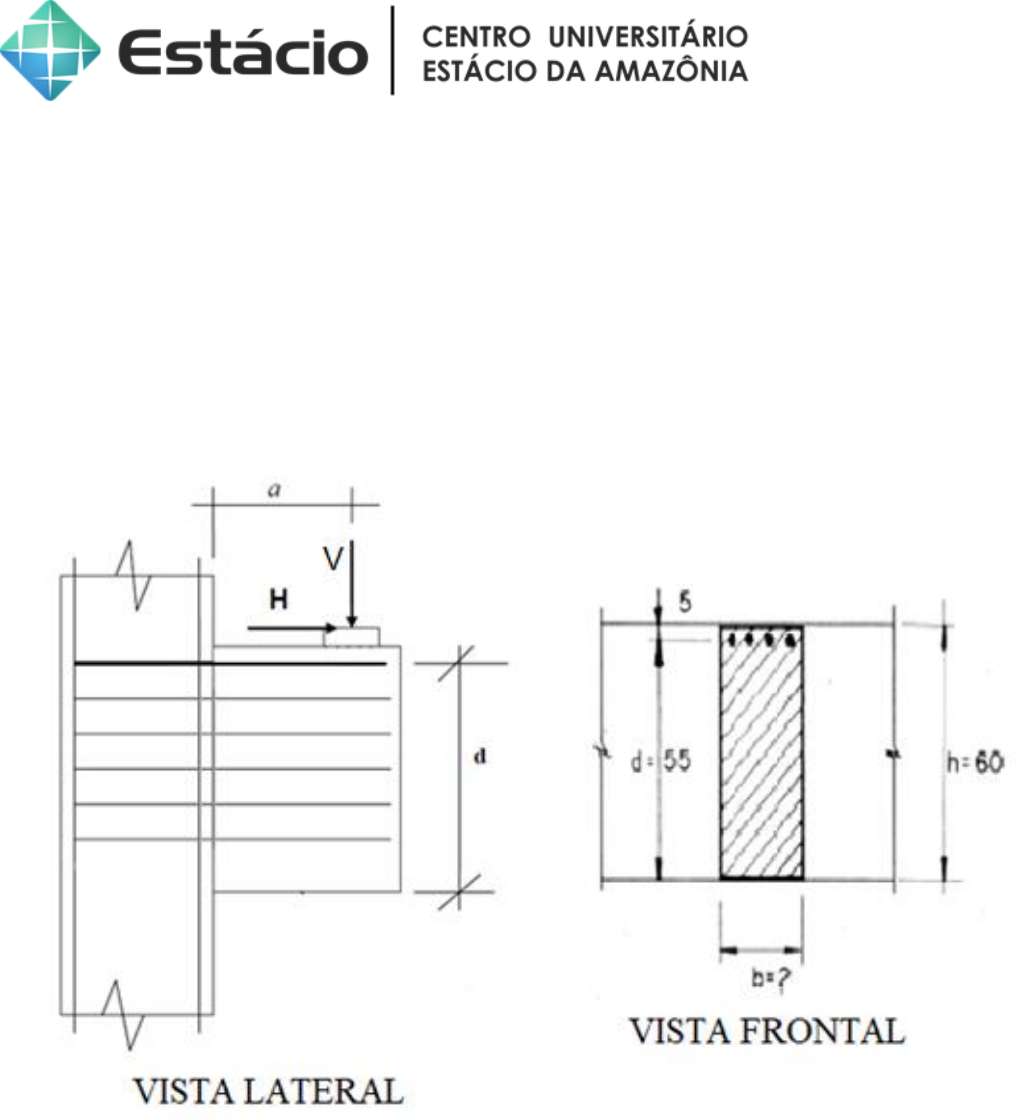

Dado o consolo abaixo sem chanfro e sabendo que: V = 32 tf; H = 3 tf; a = 50 cm; aço CA-50; fck = 30 MPa;
γc = 1,4; γs = 1,15; armaduras do pilar (estribo = 5 mm e armadura longitudinal = 20 mm); cobrimento = 2,50
cm; Δh = 8,50 cm; cotas da figura em cm, determine:
a) se o consolo é curto e a largura b do consolo;
b) a armadura de flexão (armadura do tirante);
c) se concreto resiste ao esforço de cisalhamento.



RESPOSTA
a) se o consolo é curto e a largura b do elemento estrutural;
0,5d ≤ a ≤ d → consolo curto
b = 40 cm > bmín = 36,10 cm
b) a armadura de flexão (armadura do tirante);
As = 13,85 cm
2
c) se concreto resiste ao esforço de cisalhamento.
τd = 20,36 kgf/cm
2 ≤ 0,25 fcd = 53,57 kgf/cm
2
