Materiais de Construção Civil I

Parte A:
 Elaborem um concreto com resistência mecânica à compressão superior a 30 Mpa e
apresentem um TRAÇO (em massa), considerando tais características:
• O concreto será aplicado em uma edificação na Barra da Tijuca no Rio de
Janeiro–RJ (não esqueça de verificar as condições de durabilidade de acordo
com a NBR 6118-2014)
• O cimento será medido em massa, os agregados também, haverá medidor de
água e serão feitas correções da água e volume de agregados em função da
variação de umidade da areia; a obra terá assistência de técnico especializado
em tecnologia do concreto (SD = 4,0)
• Apresentar um consumo máximo de cimento de 600kg (por m³ de concreto)
• Dados: Cimento CP III 40 RS, γ = 3100 kg/m³; areia natural, 𝜌 = 1500kg/m³; γ =
2650 kg/m³; Módulo de finura = 2,6; pedra britada, 𝜌 = 1480 kg/m3; γ = 2700
kg/m³; Dmáx = 19mm; abatimento = 90mm; Fck = escolha dos alunos.

Parte B:

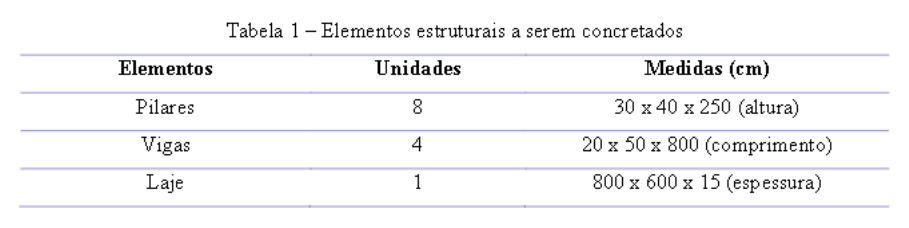

Após a escolha do traço, calcular o volume de concreto para a execução dos
elementos estruturais apresentados na Tabela 1, e o consumo de cada material (em
massa) necessário para o volume total de concretagem (considerar 30% de perdas).












Parte A:
Dados:
Fck = 30Mpa
Classe de agressividade: III
Controle tecnológico: SD = 4,0
Consumo máximo de cimento de 600kg
(por m³ de concreto)
Areia natural:
➢ 𝜌 = 1500kg/m³
➢ γ = 2650 kg/m³
➢ Módulo de finura = 2,6

Pedra britada:
➢ 𝜌 = 1480 kg/m³
➢ γ = 2700 kg/m³
➢ Dmáx = 19mm
➢ abatimento = 90mm
➢ Fck = escolha dos alunos
Cimento Portland:
➢ CP III 40 RS
➢ γ = 3100 kg/m³

1ª etapa - encontrar o Fcj (resistência de dosagem)

Apesar de ser solicitado o Fck de 30 Mpa, deve-se adotar um coeficiente de
segurança, sendo sua fórmula:

𝑭𝒄𝒋 = 𝑭𝒄𝒌 + (𝟏, 𝟔𝟓 × 𝑺𝑫)

Onde:
Fcj = resistência de dosagem;
Fck = resistência característica do concreto à compressão axial;
SD = desvio-padrão em função do grau de controle da obra.

 Como informado no enunciado, será utilizado um Fck de 30 MPa e um SD de 4,0 -
pois a obra terá assistência de um técnico especializado em tecnologia do concreto.

Logo, tem-se:

𝑭𝒄𝒋 = 𝟑𝟎 + (𝟏, 𝟔𝟓 × 𝟒, 𝟎)
𝐹𝑐𝑗 = 36,6 ~ 37 MPa


2ª etapa - Fixar a relação água/cimento (A/C): Resistência

 Com o auxílio do ábaco de relação água/cimento, chamado Curva De Abrams,
deve-se encontrar o valor referente ao eixo X, tendo como parâmetros o Fcj encontrado
e a classe de resistência do cimento utilizado, conforme anteriormente informado, será
utilizado o Cimento Portland CP III 40 RS.
Tendo um Fcj = 37 MPa e Classe de Resistência 41 MPa, chega-se à relação A/C
de 0,53.















2ª etapa (parte 2) - Fixar a relação água/cimento (A/C): Durabilidade

Após verificada a parte 1 da relação água/cimento, deve-se utilizar a tabela 2 da
NBR 12655 (2015) que descreve a correspondência entre classe de agressividade e
qualidade do concreto.

A obra será realizada na Barra da Tijuca, no Rio de Janeiro – RJ, portanto, por se
tratar de uma cidade beira-mar, deve-se adotar a classe de agressividade III.












Com auxílio do ábaco de relação água/cimento, deve-se encontrar o valor referente
ao eixo X, tendo como parâmetros Fcj encontrado e a classe de resistência do cimento
utilizado, conforme anteriormente informado, será utilizado o Cimento Portland CP III
40 RS.

Portanto, tem-se como parâmetros permitidos pela NBR 6118 (2014):

➢ Relação A/C máxima ou igual a 0,55;
➢ Classe de concreto maior ou igual a 30;
➢ Consumo de cimento por m³ maior ou igual a 320kg.

Logo, deve-se adotar a relação A/C de 0,53, por estar dentro da norma exigida; a
classe C41, como utilizada anteriormente na etapa de cálculo de resistência em relação
A/C; e o consumo de cimento por m³ deve ser igual ou superior a 320kg, lembrando
que pede-se no enunciado que não ultrapasse o limite de 600kg/m³ de cimento.

3ª etapa - Encontrar o Consumo de água (𝑪𝒙)

Para calcular o consumo de água, deve-se ter em mãos os dados referentes ao
diâmetro máximo do agregado graúdo (em mm) e o abatimento realizado através do
ensaio do SLUMP.

O enunciado apresenta os seguintes dados:
➢ Dmáx = 19mm;
➢ abatimento = 90mm.
A partir destes dados, deve-se utilizar a tabela de consumo de água aproximado
(litros/m³):







Cruzando os dados da tabela, chega-se ao seguinte resultado:

𝑪𝒙 = 205L de água para produzir 1 m³ de concreto

4ª etapa - encontrar o Consumo de cimento (𝑪𝒄)

Para encontrar o consumo de cimento (𝑪𝒄), utiliza-se a seguinte fórmula:

 𝑪𝒄 =
𝑪𝒙
𝐚/𝐜

 𝑪𝒄 =
𝟐𝟎𝟓
𝟎,𝟓𝟑
 → 𝑪𝒄 = 𝟑𝟖𝟔, 𝟕𝟗 ~ 𝟑𝟖𝟕 𝐤𝐠

5ª etapa - encontrar o Consumo de Brita (𝑪𝒃)

Para encontrar o consumo de brita (𝑪𝒃), utiliza-se a tabela abaixo, cruzando os
dados referentes ao Módulo de finura da areia utilizada, e o diâmetro máximo do
agregado graúdo.
Tendo como dados:
➢ Módulo de finura (MF) da areia = 2,6;
➢ Dmáx da pedra britada = 19mm.

Chega-se ao valor de 0,690 de Volume compactado seco (𝑉𝑐) de pedra britada
por m³ de concreto.










Porém a tabela fornece a medida de brita em volume e pede-se para que todos
os materiais sejam calculados na unidade de medida em massa, portanto é necessário
a utilização da fórmula abaixo:

𝑪𝒃 = 𝝆𝒃 × 𝑽𝒃

Onde:
𝑪𝒃 = consumo de brita;
𝑽𝒃 = volume de brita;
𝝆𝒃 = massa unitária da brita.

Substituindo os valores, tem-se:

𝑪𝒃 = 𝟏𝟒𝟖𝟎 × 𝟎, 𝟔𝟗𝟎
𝑪𝒃 = 𝟏𝟎𝟐𝟏, 𝟐 𝒌𝒈

Logo, serão utilizados 1021,2 kg de brita para produzir 1 m³ de concreto.




6ª etapa - encontrar o Consumo de areia (𝑪𝒂)

Para encontrar o volume de areia a ser utilizado, deve-se utilizar a fórmula abaixo:

𝑽𝒂 = 𝟏 − (
𝑪𝒄
𝛄𝒄
+
𝑪𝒃
𝛄𝒑
 +
𝑪𝒙
𝛄𝒙
)

𝑽𝒂 = 𝟏 − (
𝟑𝟖𝟕
𝟑𝟏𝟎𝟎
+
𝟏𝟎𝟐𝟏, 𝟐
𝟐𝟕𝟎𝟎
 +
𝟐𝟎𝟓
𝟏𝟎𝟎𝟎
)

𝑽𝒂 = 𝟎, 𝟐𝟗 𝐦³

Agora para converter volume em massa, utiliza-se a fórmula abaixo:

𝑪𝒂 = 𝜸𝒂 × 𝑽𝒂
Onde:
𝑪𝒂 = consumo de areia;
𝑽𝒂 = volume real de areia;
𝜸𝒂 = massa específica real da areia.

𝑪𝒂 = 𝜸𝒂 × 𝑽𝒂
𝑪𝒂 = 2650 × 0,29
𝑪𝒂 = 768,5 kg

Logo, serão utilizados 768,5 kg de areia para produzir 1 m³ de concreto.

7ª etapa - encontrar o traço

Para encontrar o traço do concreto, basta dividir os consumos de cimento, de
areia, de brita e de água pelo valor do consumo de cimento:

𝐶𝑐
𝐶𝑐
:
𝐶𝑎
𝐶𝑐
:
𝐶𝑏
𝐶𝑐
:
𝐶𝑥
𝐶𝑐



Substituindo os dados, tem-se:

𝑇𝑟𝑎ç𝑜 =
387
387
:
768,5
387
:
1021,2
387
:
205
387

𝑇𝑟𝑎ç𝑜 = 1: 1,98 ∶ 2,64 ∶ 0,53



Parte B)

 Cálculo do volume de concreto para a execução dos elementos estruturais
apresentados na Tabela 1 e o consumo de cada material (em massa) necessário para
o volume total de concretagem (considerar 30% de perdas).

1ª etapa – encontrar o volume total de concreto (𝑽𝑻) para a execução dos
elementos estruturais da Tabela 1

Pilares – 8 unidades – medida em centímetros: 30 x 40 x 250 (altura) cm. Para termos
a medida em metros, devemos dividir os valores por 100.

Temos: 0,3 x 0,4 x 2,5 (altura) m

Volume de concreto para 8 pilares:

𝑽 = 𝒍 × 𝒍 × 𝒉
𝑽 = 𝟎, 𝟑 × 𝟎, 𝟒 × 𝟐, 𝟓






𝑽𝑷 = 𝟎, 𝟑 𝒎3 = 𝟑𝟎𝟎𝑳 × 𝟖 𝒑𝒊𝒍𝒂𝒓𝒆𝒔 = 𝟐𝟒𝟎𝟎 𝑳

Vigas – 4 unidades – medida em centímetros: 20 x 50 x 800 (comprimento) cm
Para termos a medida em metros, devemos dividir os valores por 100.

Temos: 0,2 x 0,5 x 8 (comprimento) m

Volume de concreto para 4 vigas:

𝑽 = 𝒍 × 𝒍 × 𝒉
𝑽 = 𝟎, 𝟐 ×𝟎, 𝟓 × 𝟖
𝑽𝑽 = 𝟎, 𝟖 𝒎3 = 𝟖𝟎𝟎𝑳 × 𝟒 𝒗𝒊𝒈𝒂𝒔 = 𝟑𝟐𝟎𝟎 𝑳

Laje – 1 unidade – medida em centímetros: 800 x 600 x 15 (espessura) cm.

 Para termos a medida em metros, devemos dividir os valores por 100.

Temos: 8 x 6 x 0,15 (comprimento) m

Volume de concreto para 1 laje:

𝑽 = 𝒍 × 𝒍 × 𝒉
𝑽 = 𝟖 × 𝟔 × 𝟎, 𝟏𝟓
𝑽𝑳 = 𝟕, 𝟐 𝒎3 = 𝟕𝟐𝟎𝟎𝑳 × 𝟏 𝒍𝒂𝒋𝒆 = 𝟕𝟐𝟎𝟎 𝑳

Volume total de concreto (𝑽𝑻):

𝑽𝑻 = 𝑽𝑷 + 𝑽𝑽 + 𝑽𝑳
𝑽𝑻 = 𝟐𝟒𝟎𝟎 + 𝟑𝟐𝟎𝟎 + 𝟕𝟐𝟎𝟎
𝑽𝑻 = 𝟏𝟐𝟖𝟎𝟎 𝑳

2ª etapa – encontrar o consumo de cada material (em massa) necessário para o
volume total de concretagem (considerar 30% de perdas)

Para encontrarmos o consumo, devemos utilizar a seguinte fórmula:


Onde:

𝒄: 𝒂: 𝒃: 𝒙 = traço em massa do concreto;
𝜸𝒄 = massa específica real do cimento em kg/L;
𝜸𝒂 = massa específica real da areia em kg/L;
𝜸𝒃 = massa específica real da brita em kg/L;
𝜸𝒙 = massa específica real da água em kg/L.

𝑪𝑪 = 4945,37 kg

Conforme o enunciado, devemos considerar 30% de perdas, então:

𝑪𝑪 = 4945,37 kg × 1,3
𝑪𝑪 = 𝟔𝟒𝟐𝟖,𝟗𝟕 ~ 𝟔𝟒𝟐𝟗 𝒌𝒈 𝒅𝒆 𝒄𝒊𝒎𝒆𝒏𝒕𝒐

Este valor representa a massa de cimento em kg para produzir 12800L de
concreto.

Para encontrarmos a massa dos outros materiais, devemos multiplicar pelo valor
do seu traço:

𝒎𝑪 = 𝟔𝟒𝟐𝟗 𝒌𝒈
𝒎𝑪 = 6429 𝑘𝑔 − − − − − 1𝑘𝑔
𝒎𝒂 − − − − 1,98 𝑘𝑔
𝒎𝒂 = 𝟔𝟒𝟐𝟗 × 𝟏, 𝟗𝟖
 𝒎𝒂 = 𝟏𝟐𝟕𝟐𝟗, 𝟒𝟐 𝒌𝒈 𝒅𝒆 𝒂𝒓𝒆𝒊𝒂

Este valor representa a massa de areia em kg para produzir 12800L de concreto.

𝒎𝑪 = 6429 𝑘𝑔 − − − − − 1𝑘𝑔
𝒎𝒃 − − − − 𝟐, 𝟔𝟒 𝑘𝑔
𝒎𝒃 = 𝟔𝟒𝟐𝟗 × 𝟐, 𝟔𝟒
 𝒎𝒃 = 𝟏𝟔𝟗𝟕𝟐,𝟓𝟔 𝒌𝒈 𝒅𝒆 𝒃𝒓𝒊𝒕𝒂

Este valor representa a massa de brita em kg para produzir 12800L de concreto.

𝒎𝑪 = 6429 𝑘𝑔 − − − − − 1𝑘𝑔
𝒎𝒙 − − − − 𝟎,𝟓𝟑 𝑘𝑔
𝒎𝒙 = 𝟔𝟒𝟐𝟗 × 𝟎, 𝟓𝟑
 𝒎𝒙 = 𝟑𝟒𝟎𝟕, 𝟑𝟕 𝑳 𝒅𝒆 á𝒈𝒖𝒂

Este valor representa a massa de água em L para produzir 12800L de concreto.

Considerando um teor de umidade da areia de 5%, temos:

𝒎𝒂 = 12729,42 𝑘𝑔 − − − − − − 100%
𝑿 − − − − − − 5%

 Acrescentando este valor à massa de areia anterior, temos:
𝒎𝒂 = 12729,42 + 636,47
𝒎𝒂 = 𝟏𝟑𝟑𝟔𝟓, 𝟖𝟗 𝒌𝒈 𝒅𝒆 𝒂𝒓𝒆𝒊𝒂

Corrigindo a quantidade de água, temos:

𝒎𝒙 = 3407,37 𝐿 − 636,47
𝒎𝒙 = 𝟐𝟕𝟕𝟎, 𝟗 𝑳 𝒅𝒆 á𝒈𝒖𝒂

Logo, essa será a quantidade necessária de cada material (cimento, areia, brita e água)
para a produção de 8 pilares, 4 vigas e 1 laje:

𝒎𝑪 = 𝟔𝟒𝟐𝟗 𝒌𝒈
𝒎𝒂 = 𝟏𝟑𝟑𝟔𝟓,𝟖𝟗 𝒌𝒈 𝒎𝒃
= 𝟏𝟔𝟗𝟕𝟐, 𝟓𝟔 𝒌𝒈
𝒎𝒙 = 𝟐𝟕𝟕𝟎, 𝟗 𝑳
