Defeitos
Imperfeições nos sólidos
As propriedades dos materiais são
afetadas pela presença de defeitos ou
imperfeições em sua estrutura. A cor dos
materiais, a resistência mecânica e a
condutividade dos metais são afetadas
pela presença de defeitos.

Podemos classificar os defeitos de acordo
com a sua origem:
> Defeitos intrínsecos: Também conhecidos
como defeitos termodinâmicos, são
defeitos de origem térmica. Por exemplo, a
agitação térmica causada pelo aumento da
temperatura do material causa um
aumento no número de vacâncias. Ex.:
vacâncias, defeitos de Frenkel e defeitos de
Schottky.

> Defeitos extrínsecos: originados por
fenômenos externos. Por exemplo, durante
o processamento do material pode ocorrer
a formação de poros, o surgimento de uma
inclusão de uma impureza, etc. Também
podem ocorrer pela substituição de átomos
ou íons de mesma valência (isovalentes) ou
de diferentes valências (aliovalentes) na rede
cristalina.

Também podemos classificar os defeitos
de acordo com a sua escala de grandeza:
> Defeitos pontuais: vacâncias (ou lacunas),
átomos intersticiais, átomos
substitucionais defeitos de Schottky e
Frenkel.
> Defeitos lineares: discordâncias.
> Defeitos de interface: superfícies
externas, contorno de grão, contorno de
macla, falhas de empilhamento, contorno de
fases, contorno entre matriz e precipitado e,
paredes de domínio ferromagnético.
> Defeitos volumétricos ou de massa
(bulk): poros, trincas, precipitados e
inclusões.
Defeitos pontuais:
> Vacância
O mais comum dos
defeitos pontuais é a
vacância (ou lacuna).
Representa um sítio
vazio na rede cristalina,
isto é, a ausência de um
átomo em sua posição
na rede cristalina.

O número de vacâncias (Nv) aumenta com
ao aumento da temperatura:

Nv = N . e(-Q / RT)
Nv: n° de vacâncias/cm3
N: n° de sítios (pontos) na rede/cm3
Q: energia necessária para produzir a vacância
(J/mol)
R: cte dos gases (8,31 J/molK)
T: temperatura em K

Exemplo: Calcule o número de vacâncias/cm3
no cobre (CFC): a 25°C e a 125°C.
Dados:
a0 cobre = 3,6151 x 10-8 cm
Q = 83.600 J/mol
R = 8,31 J/mol K

Resolução:
> Uma célula unitária CFC possui 4 sítios
(átomos ou pontos de rede) no seu
interior.
> Uma célula unitária cúbica tem volume
de a03. Para o Cu (CFC) o volume da célula
unitária é:
(3,6151 x 10-8 cm)3 = 4,72 x 10-23 cm3

Então, o número de sítios (átomos/pontos
de rede) por cm3 (N) é:

N =
4 átomos/célula
4,72 x 10-23 cm3/célula


N = 8,47 x 1022 sítios/cm3

a) 25°C = 298 K
Nv = N . e(-Q / RT)
Nv = 8,47 x 1022 . e(-83600 / 8,31 . 298)
Nv = 1,85 x 108 (vacâncias/cm3)

b) 125°C = 398 K
Nv = N . e(-Q / RT)
Nv = 8,47 x 10-22 . e(-83600 / 8,31 . 798)
Nv = 8,92 x 10 11 (vacâncias/cm3)

Um aumento de 100°C provoca um
aumento de 4.828 vezes no número de
vacâncias dentro do material.


Exemplo: O ferro (massa atômica = 55,85
g/g.mol) tem densidade medida de 7,87 g/cm3 a
temperatura ambiente O parâmetro de rede
(a0) do Fe CCC é 2,866 Å.
Calcule o percentual de vacâncias no ferro
puro.

Resolução:
Utilizando a densidade medida pode-se
calcular o n° de átomos por célula unitária:

𝜌 =
n° átomos/célula × massa atômica
n° Avogadro × volume da célula unitária


7,87 g/cm3 =
n° átomos/célula × 55,85 g/g.mol
6,02.1023 × (2,866 .10-8 cm)
3


N° de átomos/célula = 1,998

Uma célula unitária CCC possui 2
átomos/célula, então:
N vacâncias = 2 – 1,998 = 0,002
% vacâncias = 0,002 x 100 / 1,998 = 0,1 %



> Átomos intersticiais
O espaço vazio entre um átomo e outro
dentro da rede cristalina se chama
interstício.
Quando um átomo ocupa este espaço, ele
é conhecido como átomo intersticial. É
considerado um defeito pois em uma rede
cristalina perfeita, os átomos não ocupam
este espaço.

Esta não é necessariamente uma
característica negativa. Algumas ligas
metálicas se formam usando os espaços
intersticiais. Por exemplo, no aço, o
carbono se encontra nos interstícios dos
átomos de ferro que formam a rede
cristalina.

> Átomos substitucionais
Ocorre quando um átomo diferente do
átomo que compõe a rede cristalina está
ocupando seu sítio cristalino. Algumas ligas
metálicas são formadas assim, por
exemplo, bronze (cobre/estanho) e latão
(cobre/zinco).



> Defeito de Frenkel
Ocorre em compostos iônicos.
Ocorre quando um íon se desloca de sua
posição na rede (forma uma vacância) e
passa a ocupar uma posição intersticial

> Defeito de Schottky
Ocorre em compostos iônicos, mantendo a
neutralidade elétrica do cristal.
É a ausência de um par de íons: ausência
de um íon positivo (cátion) e de um íon
negativo (ânion), formando duas vacâncias
na rede cristalina.


Exemplo: Supondo ao= 0,40185 nm para o
composto CsCl e sua densidade medida de
4,285 g/cm3, calcular o número de defeitos
Schottky por célula unitária.
Dados:
rCs+= 0,169 nm e rCl- = 0,181 nm
MCs= 132,91 g/mol e MCl = 35,453 g/mol

Resolução:
Primeiro se descobre qual a estrutura
cristalina do CsCl.
rCs+
rCl-
=
0,169
0,181
=0,93
Isso indica que o CsCl possui um número de
coordenação (NC) de 8 e assim, sua estrutura
é do tipo CS.

Foi indicada a densidade do composto. Então
vamos descobrir quantos íons estão
presentes na rede cristalina:
ρ =
m
V
 =
n° íons (Mc + Ma)
6,02 . 1023 x ao
3


4,285 g/cm3 =
n° íons (132,91 + 35,453)
6,02 . 1023 x 6,49 . 10-23 cm3


n° íons = 0,9943 íons na rede cristalina

A estrutura CS teórica tem 1 par de íons (1
cátion e 1 ânion). Como a estrutura com
densidade 4,285 g/cm3 tem 0,9943 íons, a
diferença é o número de defeitos Schottky
por célula unitária:
1-0,9943 = 0,0057
» Os defeitos pontuais afetam a difusão,
os processos de transporte, a condução
iônica, as reações de estado sólido, as
transformações de fase, a evolução da
microestrutura, a deformação em
temperaturas elevadas (fluência).

Notação de KRÖGER-VINK
Os defeitos pontuais iônicos (Frenkel e
Schottky) podem ser classificados em
quatro tipos: vacância de cátions;
vacância de ânions; cátions intersticiais e,
ânions intersticiais.
Kröger e Vink elaboraram um sistema de
notações (convenção) para identificar
estes defeitos pontuais em sólidos iônicos.

Convenção de Kröger-Vink:
1. A letra maiúscula indica o tipo de defeito
pontual: íon (ou impureza) da rede
cristalina (M = cátion, X = ânion) ou
vacância (V).
2. O subscrito indica a posição que o íon ou
vacância ocupa na rede (formam a sub-
rede): posição do cátion (M), posição do
ânion (X) ou posição intersticial (i).
3. O sobrescrito indica o excesso de carga:
carga positiva: indica-se ponto (⚫); carga
negativa: indica-se traço (l ) e, se não há
excesso de carga, indica-se a letra x (x).
4. As cargas livres, elétrons e buracos,
são representadas por e- e h+,
respectivamente.

Ex.:
MM
x = indica um cátion (M) em sua posição
normal na rede (M) e não há excesso de
carga = (x).
XX
x = indica um ânion (X) em sua posição
normal na rede(x) e não há excesso de
carga = (x).
VM
l = indica uma vacância (V) na posição
de um cátion (M) monovalente (falta uma
carga positiva, por isso localmente o sítio
possui caráter negativo (l )).
VX
⚫ = indica uma vacância (V) na posição de
um ânion (X) monovalente (falta uma carga
negativa, por isso localmente o sítio possui
caráter positivo (⚫)).
M i
⚫⚫ = indica um cátion bivalente (M) em uma
posição intersticial (i). Há excesso de duas
cargas positivas (⚫⚫).
X i
l l = indica um ânion bivalente (X) em uma
posição intersticial (i). Há excesso de duas
cargas negativas (l l ).


VAl
l l l = indica uma vacância (V) na posição do
cátion alumínio (Al+3) (Al) e por isso há excesso
de três cargas negativas (l l l ) na rede.
VO
⚫⚫ = indica uma vacância (V) na posição do
ânion oxigênio (O-2) (O) e por isso há excesso de
duas cargas positivas (⚫⚫) na rede.MgAl
 l = indica que o magnésio (Mg+2) está na
posição do alumínio (Al+3) (o magnésio está
substituindo o alumínio na rede de alumínio) e
por isso há excesso de uma carga negativa (l )
na rede.
O i
l l = indica um ânion oxigênio (O-2) em um
interstício e por isso há excesso de duas
cargas negativas (l l ) na rede.
CaNa
⚫ = indica que o cálcio (Ca+2) está na
posição do sódio (Na+) (o cálcio está
substituindo o sódio na rede do sódio) e por
isso há excesso de uma carga positiva (⚫) na
rede.

Ex. Defeito de Frenkel (vacância de um íon
que migrou para um interstício) em um
óxido tipo MO (ex. CaO, MgO):

MM
x
→ M i
 ⚫ ⚫
+ VM
 l l
(cátion migrou para interstício deixando
uma vacância em seu lugar)
ou
XX
x
→ X i
 l l
+ VX
 ⚫ ⚫
(ânion migrou para interstício deixando
uma vacância em seu lugar)

Defeitos lineares:
> Discordâncias
>> Afetam as propriedades mecânicas (em
especial a deformação plástica), a fragilidade e
a dureza dos materiais. São responsáveis pela
deformação plástica, falhas e rompimento
dos materiais. Tem origem térmica, mecânica
ou por supersaturação de defeitos pontuais.

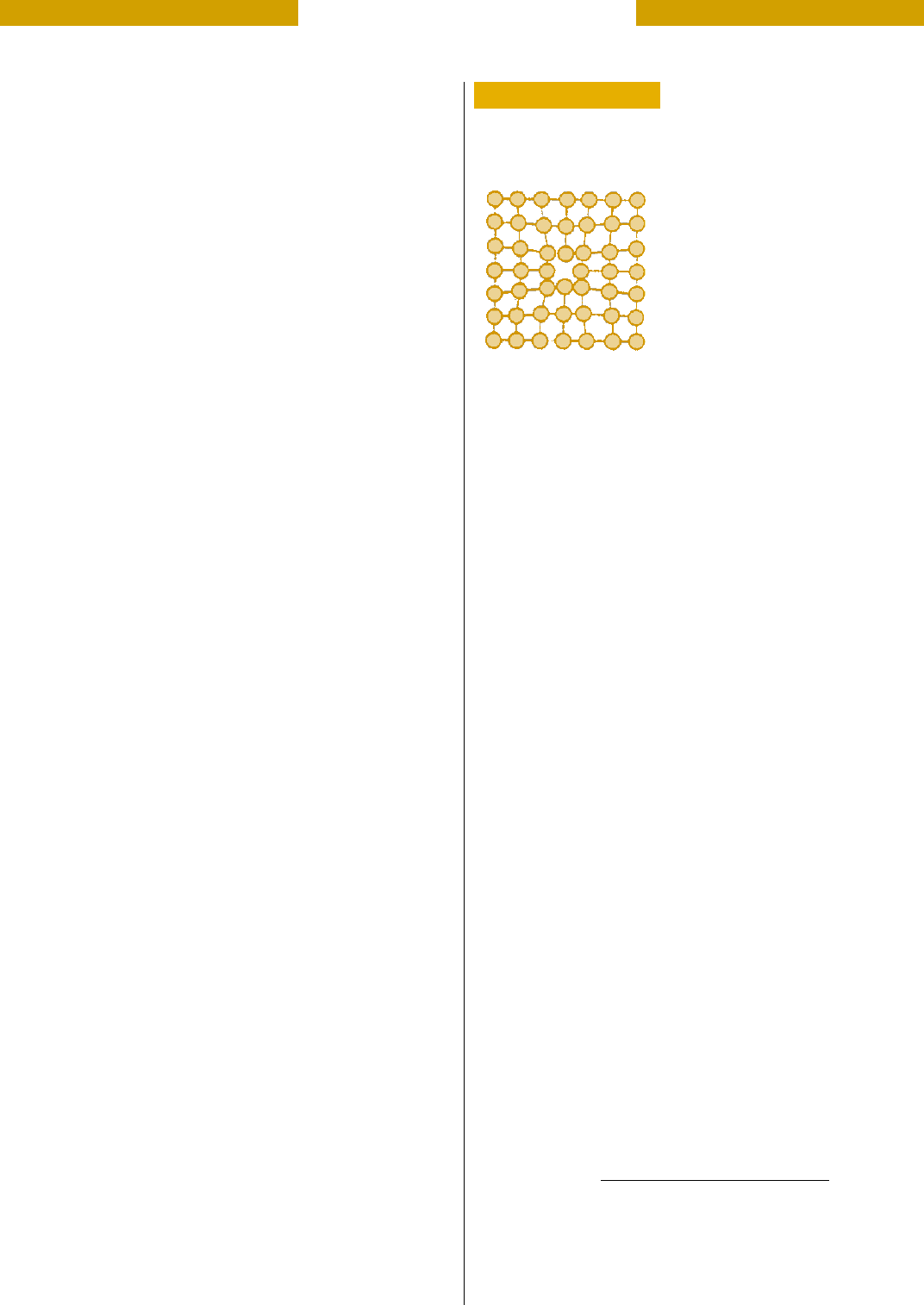

As discordâncias podem ser
compreendidas como um plano extra de
átomos inserido entre planos da rede
cristalina.


A presença deste plano extra de átomos
causa uma distorção localizada na rede
cristalina, criando zonas de tensão (tração
e compressão) no interior do material.
Um exemplo do que seria esta “sensação”
de tensão na rede cristalina pode ser
imaginada como o que ocorre quando algo
fica preso entre nossos dentes, por
exemplo, ao comer manga e um fiapo fica
alojado entre os dentes. Imagine que os
dentes são os átomos em suas posições
da rede cristalina e o fiapo de manga um
plano extra de átomos. É uma sensação
incômoda que precisa de um auxílio
externo (fio dental, por exemplo) para ser
resolvida. Para as discordâncias que estão
presentes nos sólidos, portanto são
estruturas rígidas, apenas uma força
externa aplicada ao material pode
deslocar a discordância de sua posição e
aliviar as tensões internas.
Porém, as discordâncias não se
movimentam livremente dentro do
material. Elas apenas se movimento em
direções e planos cristalográficos de
máximo empacotamento (maior densidade
atômica). Estes são chamados de planos
de escorregamento.
As discordâncias atravessam o material,
um plano atômico por vez, e por fim,
causam uma deformação permanente no
material (deformação plástica) (o
material muda de forma/aspecto de
maneira permanente).



As discordâncias geram um vetor de
Burgers. Ele informa a magnitude e a
direção de distorção da rede. Corresponde
à distância de deslocamento dos átomos
ao redor da discordância.
Existem discordâncias em cunha, em hélice
e mistas, de acordo com o tipo de
deformação, movimento e posicionamento
do plano extra.

Defeitos de interface:
>> Afetam as propriedades mecânicas, as
propriedades magnéticas, elétricas,
térmicas e ópticas dos materiais.
Os defeitos de interface são: superfícies
externas, contorno de grão, contorno de
macla, falhas de empilhamento, contorno
de fases, contorno entre matriz e
precipitado e, paredes de domínio
ferromagnético.
São regiões em que a rede cristalina não
está completa ou está sem o
empacotamento ideal ou sem a
organização cristalina repetitiva ideal.

> Contorno de grão
Grão é uma região do material onde a
estrutura cristalina é homogênea. O
contorno de grão é uma região entre dois
grãos adjacentes.
Sempre existirá um contorno de grão
quando duas regiões com orientação
cristalina diferentes se encontrarem
(quando dois grãos se encontrarem).

Na imagem acima, as linhas mais escuras são os
contornos de grão.

> Maclas
As maclas são imperfeições que separam
duas regiões que possuem os átomos
organizados de maneira espelhada em
relação aos outros.
A linha que divide estas regiões se chama
contorno de macla.

As maclas são formadas por deformação
ou tratamento térmico.

Defeitos volumétricos ou de massa (bulk)
Poros, trincas, precipitados e inclusões
(são defeitos micro ou macroestruturais
de acordo com o tamanho do defeito)

Defeitos eletrônicos
Defeitos eletrônicos são a ausência de
elétron(s) em uma camada eletrônica. A
ausência de um elétron (e-) gera um
buraco eletrônico (h+) de caráter positivo.

Vibrações térmicas
As vibrações térmicas dentro das redes
cristalinas são defeitos causados pelo
aumento da temperatura do material. As
vibrações térmicas originam fônons, que
são ondas mecânicas que percorrem o
material conduzindo a vibração pela rede
cristalina.
