QUESTIONÁRIO UNIDADE II ACIONAMENTOS E ELET POTÊNCIA UNIP 2022

Prévia do material em texto

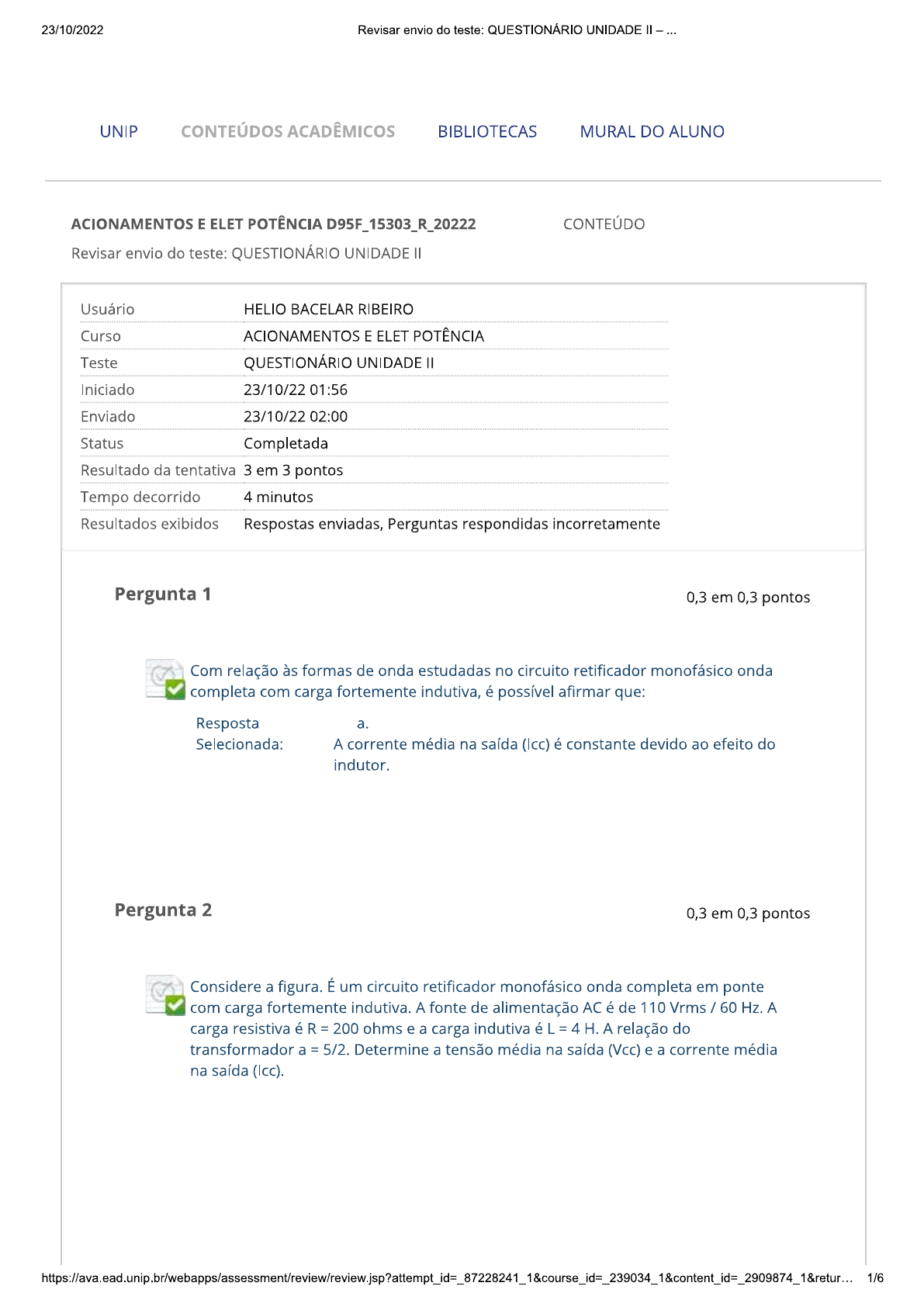

23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il — ...
UNIP BIBLIOTECAS MURAL DO ALUNO
ACIONAMENTOS E ELET POTÊNCIA D95F 15303 R 20222 CONTEÚDO
Revisar envio do teste: QUESTIONÁRIO UNIDADE II
Usuário HELIO BACELAR RIBEIRO
Curso ACIONAMENTOS E ELET POTÊNCIA
Teste QUESTIONÁRIO UNIDADE II
Iniciado 23/10/22 01:56
Enviado 23/10/22 02:00
Status Completada
Resultado da tentativa 3 em 3 pontos
Tempo decorrido 4 minutos
Resultados exibidos | Respostas enviadas, Perguntas respondidas incorretamente
Pergunta 1 0,3 em 0,3 pontos
Com relação às formas de onda estudadas no circuito retificador monofásico onda
4 completa com carga fortemente indutiva, é possível afirmar que:
Resposta a.
Selecionada: A corrente média na saída (lcc) é constante devido ao efeito do
indutor.
Pergunta 2 0,3 em 0,3 pontos
Considere a figura. É um circuito retificador monofásico onda completa em ponte
| com carga fortemente indutiva. A fonte de alimentação AC é de 110 Vrms / 60 Hz. A
carga resistiva é R = 200 ohms e a carga indutiva é L= 4 H. A relação do
transformador a = 5/2. Determine a tensão média na saída (Vcc) e a corrente média
na saída (lcc).
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 87228241 1&course id= 239034 1&content id= 2909874 1&retur... 1/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il — ...
Saida








n D1 D3
R1
Tr Secundário Se
vi Boa o -
+
(5) 110Vrms : E
+= 60Hz
0º Relação 5 : 2
4 L1
|: A 04 Á D2 4H
pr
Fonte: Multisim (2022).
Resposta Selecionada: a VCc=38,72V/Icc=193 ma.
Pergunta 3 0,3 em 0,3 pontos
Os sinais elétricos são definidos de acordo com suas respectivas formas de onda.
4 Analisando a forma de onda da figura é possível afirmar que corresponde a um:
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 87228241 1&course id= 239034 1&content id= 2909874 1&retur... 2/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il — ...
Interactive 1 Trigsered mo
em
Fonte: Multisim (2022).
Resposta Selecionada: e. Sistema de alimentação trifásica.
Pergunta 4 0,3 em 0,3 pontos
Analise as afirmações:
1) Para uma alimentação trifásica, as fases estão defasadas em 180º entre elas.
II) Na análise de circuitos trifásicos é verificada a existência da tensão de fase e
tensão de linha.
HI) Os sistemas trifásicos são capazes de entregar mais potência à carga em relação
ao sistema monofásico.
É correto o que se afirma em:
Resposta Selecionada: d Ile III.
Pergunta 5 0,3 em 0,3 pontos
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 87228241 1&course id= 239034 1&content id= 2909874 1&retur... 3/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il — ...
Analise as afirmações:
|) Da mesma forma que uma alimentação trifásica, as cargas trifásicas podem ser
associadas em estrela ou triângulo.
II) Existem várias formas de fazer a ligação/fechamento das bobinas com o
transformador trifásico. Exemplo: ligação triângulo-estrela.
HI) Os transformadores trifásicos podem ser empregados em subestações
elevadoras e/ou rebaixadoras de tensão.
É correto o que se afirma em:
Resposta Selecionada: elle ll.
Pergunta 6 0,3 em 0,3 pontos
Analise a afirmação:
É um dispositivo capaz de transformar um nível de tensão CA em outro nível de
tensão CA pela ação de um campo magnético. Essencialmente, esse dispositivo é
constituído de duas ou mais bobinas (enrolamentos) enroladas em um núcleo
ferromagnético.
A afirmação se refere a um:
Resposta Selecionada: c. Transformador.
Pergunta 7 0,3 em 0,3 pontos
Analise as afirmações:
1) Os transformadores trifásicos podem ser empregados para fornecer tensão e
corrente contínua diretamente a uma determinada carga CC.
11) Existem várias formas de fazer a ligação/fechamento das bobinas com o
transformador trifásico. Exemplo: ligação triângulo-estrela.
HI) Da mesma forma que são observadas em uma alimentação trifásica, as cargas
trifásicas podem ser associadas em estrela ou triângulo.
É correto o que se afirma em:
Resposta Selecionada: alle lil.
Pergunta 8 0,3 em 0,3 pontos
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 87228241 1&course id= 239034 1&content id= 2909874 1&retur... 4/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il — ...
Analise a figura e assinale a alternativa incorreta:
11
lp E
—+ -— o
> O o
&
No N
Fonte: Multisim (2022).
 e
Vs
&
Resposta Selecionada: e NP/Ns=IP/Is.
Pergunta 9 0,3 em 0,3 pontos
Analise as afirmações:
| |) A sequência de fases é a ordem no tempo na qual as tensões passam por seus
respectivos valores máximos.
Il) A sequência de fases é importante, por exemplo, para controlar a velocidade de
um motor de indução conectado à fonte de tensão trifásica.
HI) A potência instantânea em um sistema trifásico pode ser constante, acarretando
menos vibrações em máquinas trifásicas.
É correto o que se afirma em:
Resposta Selecionada: alelil.
Pergunta 10 0,3 em 0,3 pontos
Analise as afirmações:
4 1) As fontes trifásicas senoidais podem ter alimentação estrela ou triângulo.
Il) As fases de uma alimentação trifásica podem ser representadas como R,SeT.
Il) Independentemente do tipo de alimentação trifásica (estrela ou triângulo), as
relações de tensão e corrente são iguais nos dois casos.
É correto o que se afirma em:
Resposta Selecionada: b lell.
https://ava.ead.unip.br/webapps/assessment/review/review.jsp?attempt id= 87228241 1&course id= 239034 1&content id= 2909874 1&retur... 5/6
23/10/2022 Revisar envio do teste: QUESTIONÁRIO UNIDADE Il...
Domingo, 23 de Outubro de 2022 02h00min41s GMT-03:00 <— OK
