29/10/2022 13:02 Avaliação II - Individual
1/6
Prova Impressa
GABARITO | Avaliação II - Individual (Cod.:767678)
Peso da Avaliação 1,50
Prova 52094539
Qtd. de Questões 10
Acertos/Erros 5/5
Nota 5,00

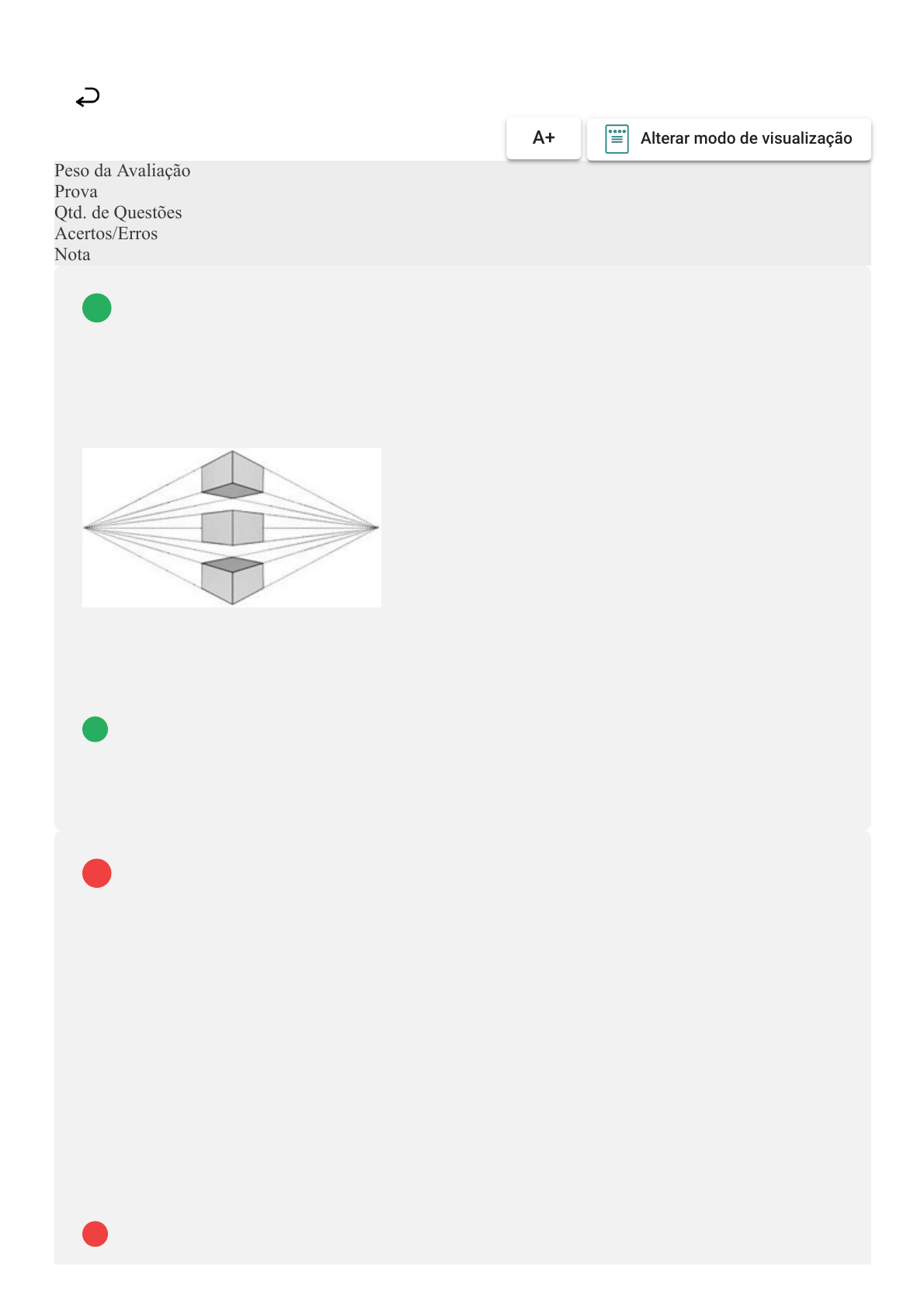

Como ferramenta de projeto, a perspectiva é um importante instrumento de criação, já que
facilita a visão espacial de determinado objeto como, por exemplo, uma edificação. Assim, é através
da perspectiva que as três dimensões do objeto são representadas graficamente em um único plano,
informando sua profundidade. Diante da importância da perspectiva para as engenharias, analise a
imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de perspectiva:
FONTE DA IMAGEM: Disponível em: . Acesso em: 9 abr. 2018.
A Com um ponto de fuga.
B Com três pontos de fuga.
C Com dois pontos de fuga.
D Isométrica.
Para o entendimento espacial de objetos mais complexos geralmente se faz necessária uma
ferramenta de projeto que facilite a sua leitura. Deste modo, é com a perspectiva que as três
dimensões do objeto são representadas graficamente em um único plano, evidenciando
particularidades construtivas que os planos de projeção por si só não as fazem. Sobre a importância
da perspectiva para a engenharia e áreas afins, classifique V para as sentenças verdadeiras e F para as
falsas:
( ) Na perspectiva cavaleira não existe ponto de fuga.
( ) Na perspectiva cavaleira o objeto é representado com uma face frontal paralela à linha de visão
do observador, conservando sua forma e medidas (largura e altura).
( ) A partir da face frontal do objeto, na perspectiva cavaleira, são traçados eixos em apenas uma
direção, em ângulos de 30º, 45º ou 60º, a critério do projetista.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F.
B F - F - V.
 VOLTAR
A+ Alterar modo de visualização
1
2
29/10/2022 13:02 Avaliação II - Individual
2/6
C V - V - V.
D V - F - F.
O planejamento de um objeto, como uma peça industrial, é iniciado com a concepção de um
desenho à mão livre, sem maiores preocupações formais. Além disso, o projetista mais experiente
utiliza o traçado de projeções ortográficas, à mão livre, para o amadurecimento de ideias, buscando
interagir com outros profissionais para o aperfeiçoamento do objeto. No que se refere ao desenho à
mão livre, analise as sentenças a seguir:
I- O projetista deve desenvolver as projeções ortográficas simultaneamente, trabalhando em suas três
vistas.
II- O projetista deve reforçar com traço definitivo, contínuo e forte, as linhas de contorno de cada
vista.
III- Com esse mesmo tipo de traço, contínuo e forte, o projetista deve destacar os detalhes ocultos
(arestas ou contornos invisíveis) em cada vista.
Assinale a alternativa CORRETA:
A As sentenças I e II estão corretas.
B Somente a sentença III está correta.
C As sentenças II e III estão corretas.
D As sentenças I e III estão corretas.
Os elementos básicos do desenho são imprescindíveis para a formação de um projetista. A
compreensão de cada um destes elementos, por mais simples que possam parecer, contribui
decisivamente para a formação do profissional da área técnica, principalmente no que se refere ao
desenho baseado em projeções ortográficas (planos de projeção) e desenho de perspectivas (visão
espacial). Sobre os elementos básicos de desenho, classifique V para as sentenças verdadeiras e F
para as falsas:
( ) O ponto evidencia uma posição no espaço e não possui dimensão, ou seja, não possui
comprimento, largura e altura.
( ) Um ponto que se desloca no espaço gera uma reta, que possui comprimento mas não possui
largura e altura.
( ) Uma reta que se desloca no espaço gera um plano, que possui comprimento e largura mas não
possui altura.
( ) A união de planos gera um sólido geométrico, que possui comprimento, largura e altura.
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - V - F
B F - F - F - F.
C V - V - V - V.
D V - F - F - V
3
4
29/10/2022 13:02 Avaliação II - Individual
3/6
D V F F V.
A perspectiva é um importante instrumento de projeto. É através da perspectiva que suas três
dimensões são representadas graficamente em um único plano, evidenciando sua profundidade e
facilitando a leitura espacial de determinado objeto. Diante da importância da perspectiva para as
engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este tipo de
perspectiva:
FONTE DA IMAGEM: Disponível em: . Acesso em: 28 mar. 2017.
A Isométrica.
B Com três pontos de fuga.
C Cavaleira.
D Com dois pontos de fuga.
É sabido, desde a ascensão dos valores da Revolução Industrial, que a perspectiva é uma
importante ferramenta projetual, facilitando a leitura espacial por parte do projetista. É através da
perspectiva que suas três dimensões são representadas graficamente em um único plano, transmitindo
a sensação de relevo e profundidade. Devido à facilidade e agilidade de elaboração, as perspectivas
cavaleiras são bastante utilizadas nas engenharias, possibilitando a troca de informações entre
técnicos e a incorporação de melhorias ao projeto em desenvolvimento. Diante da importância deste
tipo de perspectiva para a área vinculada à engenharia, analise as sentenças a seguir:
I- Nas perspectivas cavaleiras existe ponto de fuga, já que a noção de profundidade é evidenciada por
projeções conhecidas como cônicas.
II- A perspectiva cavaleira é similar à isométrica, porém, com as medidas sendo evidenciadas a partir
de um único eixo fugitivo.
III- A partir da face frontal do objeto representado são traçadas linhas em uma única direção, com
ângulos de 30º, 45º ou 60º.
IV- Com a definição do ângulo, é comum que se utilize fatores de correção para diminuir o efeito de
profundidade do objeto.
Assinale a alternativa CORRETA:
A As sentenças II, III e IV estão corretas.
B Somente a sentença II está correta.
C As sentenças I e IV estão corretas.
D Somente a sentença I está correta
5
6
29/10/2022 13:02 Avaliação II - Individual
4/6
D Somente a sentença I está correta.
A visão espacial proporcionada pela perspectiva, como instrumento de criação, é uma
importante ferramenta de projeto para definir os detalhes construtivos daquilo que se pretende
produzir. Assim, é através da perspectiva que as três dimensões do objeto são representadas
graficamente em um único plano, informando sua profundidade e particularidades construtivas. Sobre
a importância da perspectiva para a produção em escala industrial, com base na imagem, analise as
sentenças a seguir:
I- A imagem apresenta uma perspectiva com dois pontos de fuga.
II- A imagem apresenta uma perspectiva cavaleira.
III- Os pontos de fuga da perspectiva cavaleira encontram-se na linha do horizonte.
Assinale a alternativa CORRETA:
FONTE DA IMAGEM: Disponível em: . Acesso em: 10 abr. 2018.
A Somente a sentença II está correta.
B As sentenças I e III estão corretas.
C As sentenças II e III estão corretas.
D Somente a sentença III está correta.
Para facilitar a leitura espacial de objeto com forma complexa, geralmente se faz necessária uma
ferramenta projetual que facilite a sua leitura, notadamente quando o uso dos três planos básicos de
projeção não são suficientes para expressar suas particularidades construtivas. Deste modo, é com a
perspectiva que as três dimensões do objeto são representadas graficamente, evidenciando sua noção
de relevo e profundidade em um único plano. Diante da importância da perspectiva para a engenharia
e áreas afins, assinale a alternativa CORRETA:
A As perspectivas com origem em projeções cônicas representam dimensões que são reais ou
proporcionais ao objeto representado, isto é, em verdadeira grandeza.
B As perspectivas com origem em projeções cônicas representam o objeto com as deformações
originárias da constituição do olho humano, não mostrando o objeto em verdadeira grandeza.
C Elemento constituinte de perspectivas com origem em projeções cilíndricas é o ponto de fuga,
queé o ponto para onde as retas paralelas de um objeto parecem convergir no horizonte.
D Com um, dois ou três pontos de fuga são exemplos de perspectivas com origem em projeções
cilíndricas.
7
8
29/10/2022 13:02 Avaliação II - Individual
5/6
O sistema de projeções ortográficas é um elemento fundamental para a representação gráfica,
gerando as três vistas básicas de determinado objeto. Em desenho técnico, essas vistas devem ser
mostradas em um único plano. Para isso ocorrer, os planos de projeção devem ser rebatidos,
configurando a épura. Diante desse contexto e considerando a imagem a seguir, classifique V para as
sentenças verdadeira e F para as falsas:
( ) As três vistas básicas de um objeto, de acordo com a norma brasileira, são as vistas frontal,
superior e lateral esquerda.
( ) Em épura, o número 1 representa a vista superior.
( ) Em épura, o número 2 representa a vista frontal.
( ) Em épura, o número 3 representa a vista lateral esquerda.
Assinale a alternativa que apresenta a sequência CORRETA:
FONTE DA IMAGEM: Disponível em: . Acesso em: 30 mar. 2017.
A V - F - F - V.
B F - V - V - F.
C F - V - F - V.
D V - F - V - F.
Para a formação do profissional de projetos, notadamente das áreas de engenharia e arquitetura,
o conhecimento de elementos básicos de desenho auxilia no desenvolvimento e leitura de desenhos
oriundos do sistema de projeções ortográficas. Como as vistas ortográficas, as perspectivas facilitam
o entendimento espacial do objeto, sendo ferramentas fundamentais para os profissionais que atuam
no desenvolvimento de setores produtivos como a indústria. Sobre o exposto, analise as sentenças a
seguir:
I- Os elementos básicos do desenho são o ponto, a reta, o plano e o volume.
II- A composição de um sólido geométrico é definida por faces, arestas e vértices.
III- Formato, tamanho, cor e textura definem as características da matéria de todo e qualquer ponto.
IV- Prisma, pirâmide e cone são exemplos de sólidos geométricos.
Assinale a alternativa CORRETA:
A As sentenças I, II e IV estão corretas.
B As sentenças I, II e III estão corretas.
9
10
29/10/2022 13:02 Avaliação II - Individual
6/6
C As sentenças II, III e IV estão corretas.
D As sentenças I, III e IV estão corretas.
