CIRCUITOS ELÉTRICOS I SIMULADO 2

Prévia do material em texto

Meus Simulados
Teste seu conhecimento acumulado
Disc.: CIRCUITOS ELÉTRICOS I
Acerto: 1,0 / 1,0

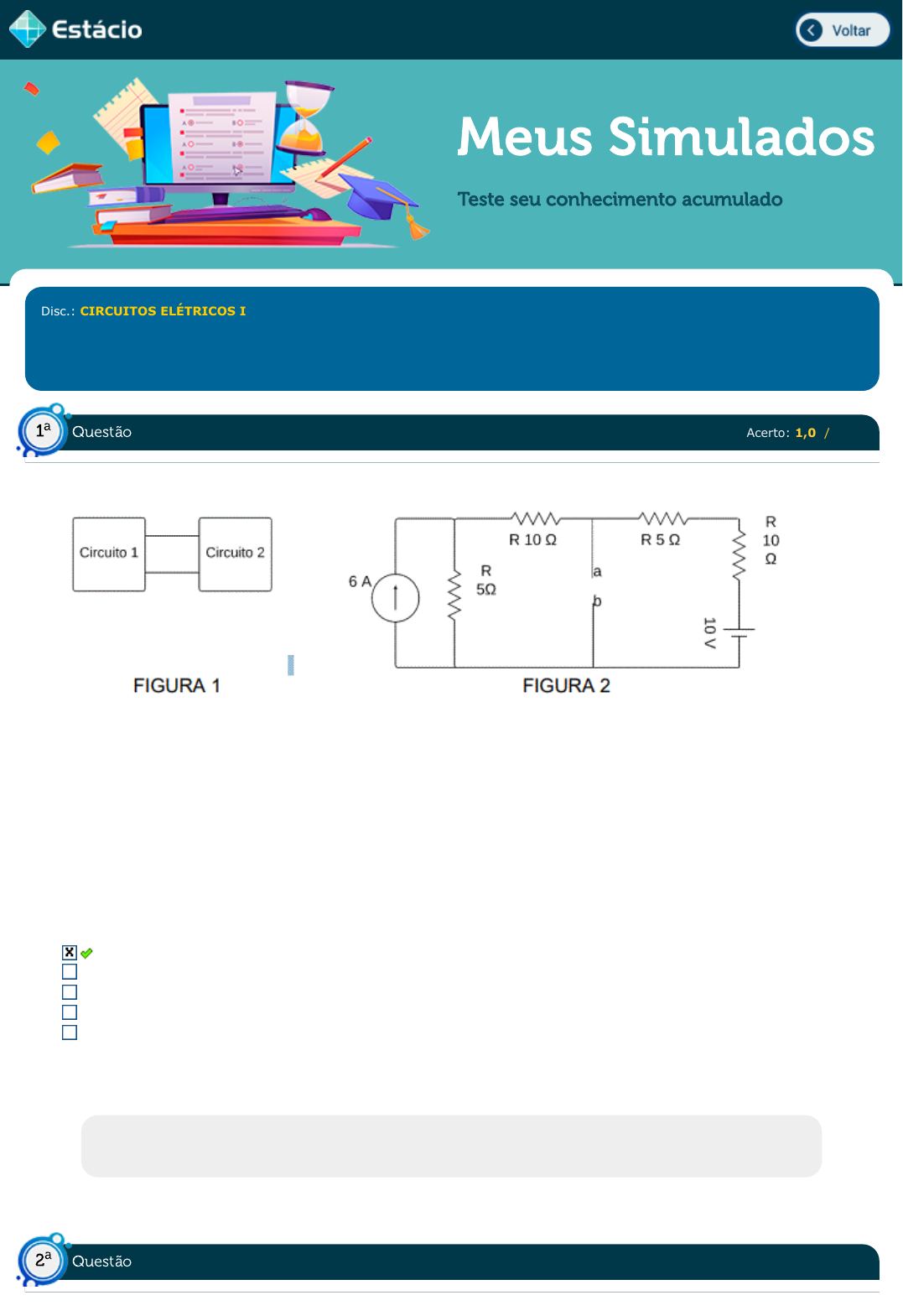

Dadas as Figuras 1 e 2, em que a Figura 1 é usada para representar dois circuitos elétricos quaisquer: Circuito
Elétrico 1 (C1) e Circuito Elétrico 2 (C2). Analise as proposições considerando os circuitos das Figuras 1 e 2.
I - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito pode ser um circuito não linear,
com fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear.
II - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito tem que ser linear, podendo
conter fontes de tensão e de correntes dependentes e independentes, enquanto C2 pode ser não linear.
III - Na Figura 1, para ser possível obter o equivalente de Thévenin de C1, tal circuito tem que ser linear, e não pode
conter fontes de tensão e de correntes dependentes, enquanto C2 pode ser não linear.
IV - O equivalente de Thévenin do circuito da Figura 2, visto pelos pontos a e b, é ZTh = 7,5Ω V Th = 20V, e esse
circuito possui corrente equivalente de Norton IN = 8/3 A.
V - O equivalente de Thévenin do circuito da Figura 2, visto pelos pontos a e b, é ZTh =7,5 Ω, V Th = 15V, sendo IN
= 2 A.
Somente as afirmativas II e IV são verdadeiras.
Somente as afirmativas I e IV são verdadeiras.
Somente as afirmativas II e V são verdadeiras.
Somente as afirmativas III e IV são verdadeiras.
Somente as afirmativas III e V são verdadeiras.
Respondido em 30/10/2022 10:11:44
Explicação:
A resposta correta é: Somente as afirmativas II e IV são verdadeiras.
Acerto: 1,0 / 1,0
Considerando o circuito a seguir apresentado e sabendo que a potência dissipada no resistor de 40Ω é de 57,6W,
Questão1
a
Questão2
a
https://simulado.estacio.br/alunos/inicio.asp
javascript:voltar();
qual o valor da fonte de tensão "E"?
70
120
 90
50
100
Respondido em 30/10/2022 10:13:22
Explicação:
A resposta correta é: 90
Acerto: 1,0 / 1,0
(Petrobras, 2014) Os três componentes básicos presentes em um circuito elétrico são: o capacitor e o indutor, que
armazenam energia, e o resistor que dissipa energia. As relações lineares para o capacitor, o indutor e o resistor
estabelecem que a tensão entre seus terminais é proporcional, respectivamente, à:
Carga, à corrente e à variação da carga com o tempo
Corrente, à variação da corrente com o tempo e à carga
 Carga, à variação da corrente com o tempo e à corrente
Corrente, à carga e à variação da corrente com o tempo
Variação da carga com o tempo, à corrente e à carga
Respondido em 30/10/2022 10:13:45
Explicação:
A resposta certa é: Carga, à variação da corrente com o tempo e à corrente
Acerto: 1,0 / 1,0
(UEG, 2006) O indutor é um elemento de circuito elétrico, projetado para introduzir quantidades específicas de
indutância no circuito. Com relação a este elemento de circuito, é correto afirmar:
A corrente em um indutor está adiantada da tensão aplicada em seus terminais.
Materiais ferromagnéticos são frequentemente usados como núcleo de bobinas para diminuir a indutância.
A corrente no indutor pode mudar instantaneamente.
A tensão no indutor é determinada somente pelo valor da variação da corrente através dele.
 A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.
Respondido em 30/10/2022 10:15:25
Explicação:
 Questão3
a
 Questão4
a
A resposta certa é: A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.
Acerto: 1,0 / 1,0
Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?
50.
 0,05.
0,02.
5.
1.
Respondido em 30/10/2022 10:16:06
Explicação:
A resposta certa é: 0,05.
Acerto: 1,0 / 1,0
Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?
1000
1
100
 0,001
10
Respondido em 30/10/2022 10:16:47
Explicação:
A resposta certa é: 0,001
Acerto: 1,0 / 1,0
(UFRN - 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua:
 Questão5
a
 Questão6
a
 Questão7
a
Figura Q2 complementar ao exercício - Fonte: UFRN, 2018.
A tensão no capacitor e a corrente elétrica no indutor são, respectivamente:
6 V e 2 A
12 V e 1,5 A
6 V e 1,5 A
10 V e 2 A
 8 V e 2 A
Respondido em 30/10/2022 10:17:48
Explicação:
A resposta certa é: 8 V e 2 A
Acerto: 1,0 / 1,0
(UFPE - 2019) A resposta natural do circuito ilustrado é:
Quando o capacitor é 50nF, os valores da indutância L e do resistor R são, respectivamente:

0,86 H e 2,5 kΩ
 0,8 H e 2,5 kΩ
0,8 H e 2,0 kΩ
0,6 H e 2,0 kΩ
0,6 H e 2,5 kΩ
Respondido em 30/10/2022 10:18:50
Explicação:
A resposta certa é: 0,8 H e 2,5 kΩ
 Questão8
a
javascript:abre_colabore('38403','297213778','5836622177');
