ELETRICIDADE APLICADA – 4º BIMESTRE
LISTA DE EXERCÍCIOS – MÁQUINAS ELÉTRICAS - TRANSFORMADORES
1) Um transformador com relação de espiras de 10:1 com valores nominais 50
kVA, 2400/240V, 60 Hz é usado para abaixar a tensão de um sistema de
distribuição. A tensão do lado de baixa deve ser mantida constante e igual a
240 V. Determine a carga a ser ligada ao secundário para carregar
completamente o transformador.
R2= 1,15 Ohms

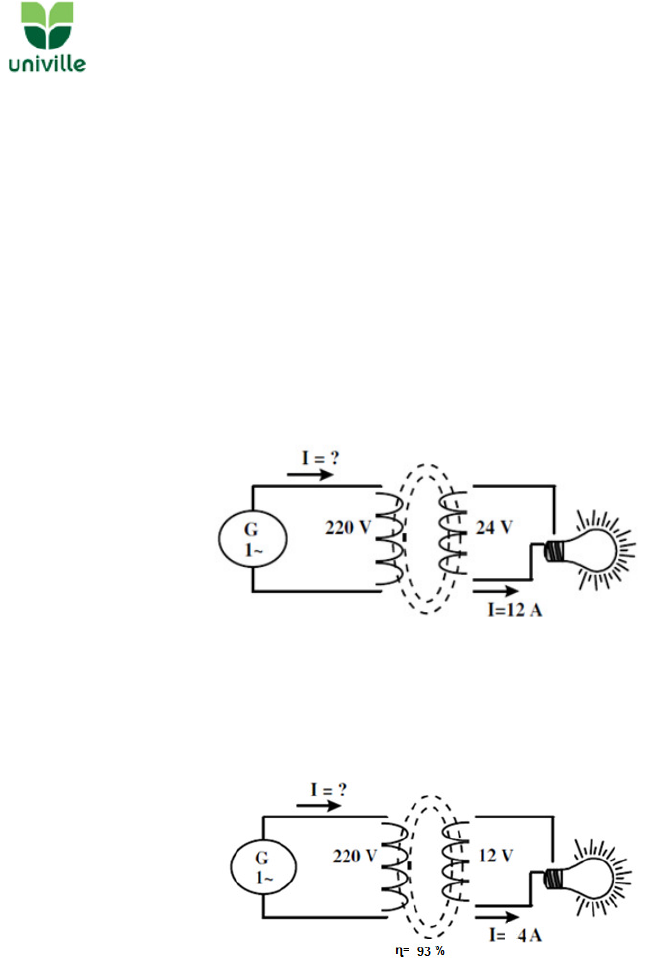

2) Calcular a corrente e potência no primário do transformador.

Ip = 1,3 A / Pp = 288 VA

3) Calcular a corrente e potência no primário do transformador.

Ipri= 0,23 A / Pot.pri = 51,61 VA

4) Um transformador tem 200 espiras no primário e 50 espiras no secundário.
Se uma corrente alternada, de valor eficaz 2A, for aplicada no primário, no
secundário a corrente alternada de valor eficaz será igual a:
I2 = 8A

5) Calcule a tensão nas velas de ignição ligadas ao secundário de uma bobina
com 60 espiras no primário e 36.000 espiras no secundário, se o primário está
ligado a um alternador de 12 V.
V2 = 7200V


ELETRICIDADE APLICADA – 4º BIMESTRE
LISTA DE EXERCÍCIOS – MÁQUINAS ELÉTRICAS - TRANSFORMADORES
6) Um transformador é usado para acoplar uma fonte de alimentação de 130 V
a três circuitos com tensões diferentes. O transformador tem um enrolamento
no primário e três enrolamentos no secundário, conforme mostra a figura ao
lado.

N2=796 espiras / N2=17 espiras / N2=8 espiras

7) O transformador da figura tem no primário e no secundário, respectivamente
4000 espiras e 700 espiras. A tensão no primário é de 1500 V. A carga nominal
Z é de 300 VA com um rendimento de 94%. Calcule:
a) A relação de transformação. Rt = 5,7
b) A tensão no secundário. V2 = 262,5V
c) As intensidades de corrente no secundário e no primário. Isec = 1,14A
d) A Potência nominal do transformador. Iprim = 212,76mA


8) Ao aplicar-se 220 V a 500 espiras do primário de um transformador, obteve-
se no secundário 150 V. Calcule:
a) O número de espiras do secundário N2 = 341 espiras


ELETRICIDADE APLICADA – 4º BIMESTRE
LISTA DE EXERCÍCIOS – MÁQUINAS ELÉTRICAS - TRANSFORMADORES
b) A tensão que se obteria no secundário se fosse aplicada no primário os
mesmos 220 V, mas em apenas a 400 das suas espiras. V2 = 187,55 V
c) A tensão que se obteria no secundário se fosse aplicada no primário os
mesmos 220 V, mas agora a 600 espiras. V2 = 125,03 V

9) Pretende obter-se, no secundário do transformador, dois níveis de tensão
(U2 e U'2). A tensão da rede é 220 V. 0 número total de espiras no primário e
no secundário é respectivamente de 600 espiras e 50 espiras. Calcule:
a) O valor de U2. V2 = 18,33 V.
b) A posição da tomada no secundário (número de espiras) que permite obter
U' = 8 V. N2 = 22 espiras


10) A figura representa um transformador. Ao ligar no secundário uma carga
resistiva A, o wattímetro indica o seguinte valore: P2A = 100 W. Admite-se que
a tensão é constante. Calcule.
a) A impedância da carga. ZA = 121 Ω
b) O fator de potência de cada carga. Cos ᵩ = 1

11) Calcule a potência indicada pelo wattímetro representado na figura.
(Pot.R1= 40W; Pot.R2= 50W). Determinar também o número de espiras em
ambos os enrolamentos secundários deste transformador.


ELETRICIDADE APLICADA – 4º BIMESTRE
LISTA DE EXERCÍCIOS – MÁQUINAS ELÉTRICAS - TRANSFORMADORES

Pot. prim. = 90W / N2 = 118 espiras / N2 = 99 espiras / V1 = 20V / V2 = 16,7V

12) O enrolamento secundário de um transformador tem 120 espiras e
fornece uma corrente de 5 A a 24 V com rendimento de 85,7%. Pretendemos
rebobinar o secundário de modo a obter nele uma tensão de 36 V, mantendo
constante a sua potência nominal sabendo-se que a corrente do primário é de
1,3A.
a) Calcule a sua potência nominal. Pot. sec. = 120W
b) Qual deverá ser o número de espiras do novo enrolamento? N2. = 539 esp.
c) Qual a intensidade nominal do secundário, nesta situação? I sec. = 3,3A

13) Um transformador ligado em triângulo na alta e estrela na baixa, com
380V no primário, com 1200 expiras no primário e 400 espiras no secundário,
alimenta uma carga ligada em estrela. Qual é a tensão de linha e de fase em
ambos os lados do transformador?
VL = 219,4V / VF = 126,7V

14) Um transformador monofásico de dois enrolamentos possui as seguintes
características: 480/120 V e 60 Hz r rendimento de 93%. Uma fonte de
alimentação é conectada no lado de alta, enquanto uma impedância de carga é
ligada no lado de baixa. Sabe-se que a carga absorve 15 kW e a tensão na
carga é de 120 V.
a) A relação de transformação Rt = 4
b) As correntes no primário I prim. = 33,6A
c) A impedância da carga R = 0,96Ω



ELETRICIDADE APLICADA – 4º BIMESTRE
LISTA DE EXERCÍCIOS – MÁQUINAS ELÉTRICAS - TRANSFORMADORES
15) Um transformador de distribuição monofásico tem no primário uma tensão
13,8KV e uma corrente de 1,8A, enquanto que no secundário a corrente é de
96A. Sabendo-se que a relação de transformação é de 55,2, calcule o
rendimento deste transformador.
Ƞ = 0,97

16) Qual a corrente do primário e a potência deste transformador?

I prim. = 63,8 mA / Pot. prim. = 6,4 VA
