1
________Orlando Lemos Pepe Neto_______________


Fundamentos da Automação
Avaliação Final
Prof. Wisley Álex Costa

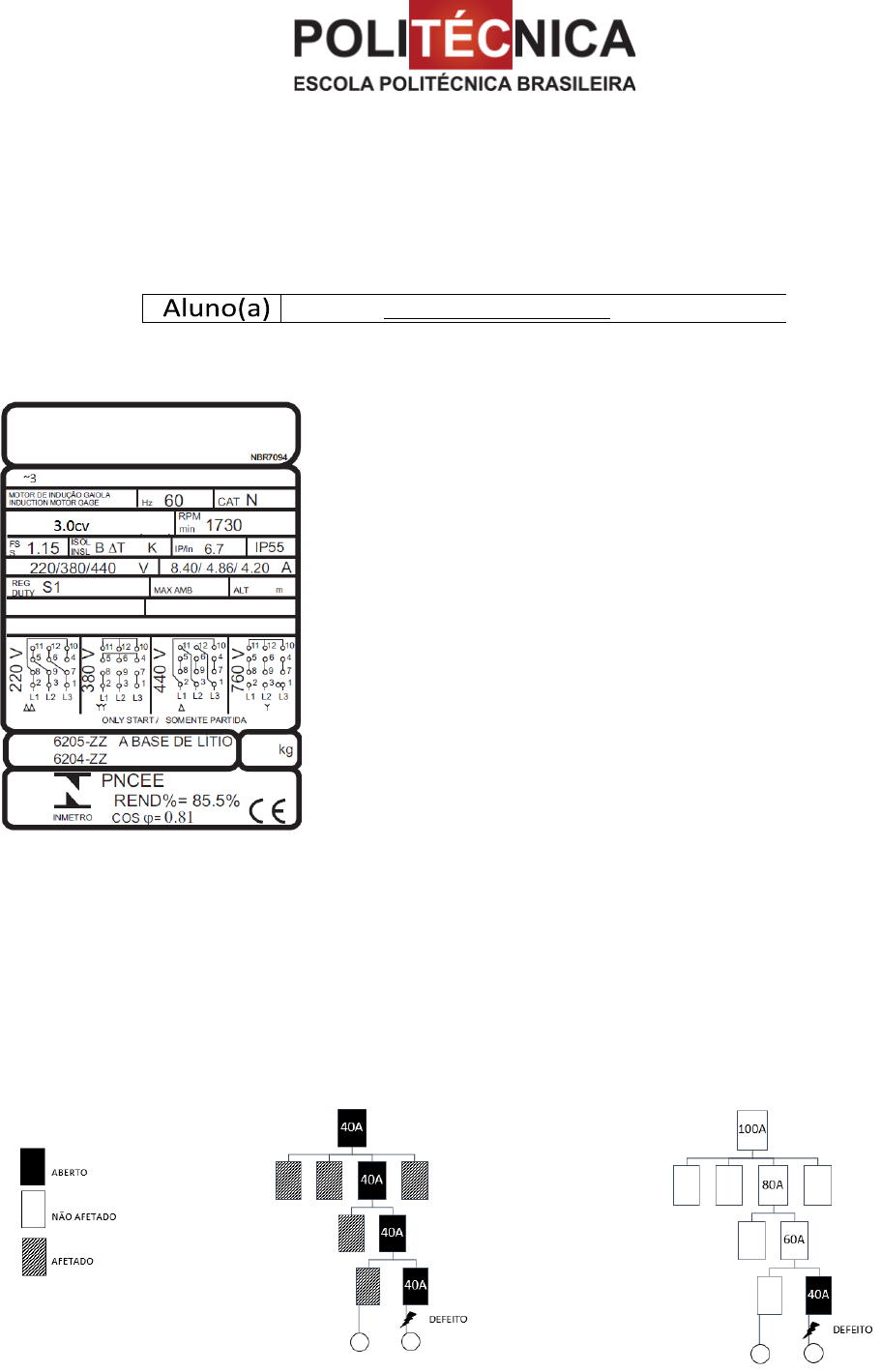

1. Considere a placa do motor abaixo. Calcule a corrente nominal(In) que este motor solicitará a rede:

Para 220v
In=CV x 736 / V x cos x n
In= 3x 736/ 3 x 220 x 0,81 x (85,5/100)
In=2208/263.58
In=8,37A

Para 380v
In=3 x 736/1.73 x 380 x 0,81 x 0,855
In=4.85A

Para 440
In=3x736/1.73x440x0,81x0,855
In=4.18

APara 760
In=3x736/1.73x760x0,81x0,855
In=2,42A

2. A seletividade em um sistema elétrico é algo de extrema importância, sabendo disso, explique com um exemplo,
como funciona a seletividade na proteção de sistemas elétricos.

 A Seletividade se aplica de forma a garantir que a proteção elétrica irafuncionar no momento correto de uma sobre
carga ou curto circuito, inibindoassim a tensão e a corrente naquele determinado circuito, sem que acha apossibilidade
de demais circuitos da in stalação sofra a falta de energia pordesarme do dispositivo de proteção em um determinado
local da instalação.Sendo todos demais setores permanecem energizados e somente setor dainconformidade sofra a
desernegização. Esta seletividade é feita pelosdispositivos, Disjuntores, Fusíveis, Relés.

 SEM COORDENAÇÃO SELETIVA COM COORDENAÇÃO SELETIVA













2
3. Por qual razão não podemos abrir uma chave seccionadora antes de desligar o motor ou a carga instalada?
Por ser uma chave de acionamento e manobra, e não um dispositivoautomático de proteção, ela é capaz de suportar
correntes de curto-circuitopor um dado período, mas não de seccioná-las, sem colar os contatos.


4. Em diagramas de comandos elétricos existe um sistema de TAGs, essas TAGs existem para facilitar a manutenção
e execução do sistema. Assim sendo, considere o diagrama abaixo:

L1, L2 e L3 – Entrada de rede

1, 3, 5 – Entrada Fusível de Proteção

Fusíveis

2, 4, 6 – Saída Fusível de Proteção

1, 3, 5 – Entrada Contactor

Contactor

2, 4, 6 – Saída Contactor

1, 3, 5 – Entrada Relé Termico

2, 4, 6 – Saída Relé Termico

U1 V1 W1 – Entrada Alimentação Motor


Motor Trisfásico







5. Em comandos elétricos, painéis metálicos e Centro de Controle de Motores (CCM), são fundamentais para
organizar os dispositivos de
comando do sis- tema. Faça o
diagrama de comando de uma
partida direta com reversão, e veja
qual modelo de painel elétrico é
comumente utilizado para abrigar
estes dispositivos.

Itens para painel
– Painel de 50x40x20 cm
– disjunto tripolar 16A
– Disjuntor bipolar 10A
– 2 contactor
– disjuntor motor 6 a 10A
– Motor Trifasico 3 CV
– 1Botoeria de emergência
– 1Botoeira NF, 2 Botoeira NA
– 2 leds verdes
– 1led vermelho

3
6. Faça o diagrama de potência e de Comando de uma partida estrela triangulo e explique seu funciona- mento.



Diagrama de potencia
 Com DJ1 ligado alimentamos com as fases R S T os contatores k1 e K2.
 Sendo quando K1 e k3 atracado motor estara fechado em estrela, onde K3 fecha as pontas 1 2 e 3 e K1 alimenta as
pontas 6 com fase R, ponta 4 com Fase S e ponta 5 com fase T.
 Após um tempo estipulado o motor passara para triangulo saindo assim o contator K32 entrando K2.
 Onde K2 assim como K1 alimenta com Fase R ponta 1, com Fase S ponta 2 e com fase R a ponta 3, fechando assim o
motor em triângulo.

Comando
 Ao iniciar ligamos os disjntor Dj2, estaremos assim com a fase R alimentando todos os A2 dos dispositivos e lampadas,
já com a Fase S essa passara primeiramente pelo contato fechado de RT1, rele de sobrecarga, após passara por contato
fechado do botão de emergencia e tambem pelo contato Fechado da botoeira desliga B1, chegando se assim e B2 contato
normalmente Aberto liga.
 Ao acionar B2 com um pulso, este permite que seu contato se feche passando se assim a corrente da fase S para
alimentar A1 de K1 permitindo que esse atraque e alimente as pontas 6, 4 e 5 do motor.
 Logo em paralelo essa fase passa por contato normal fechado de K2 sendo este Inter travamento com K3, na sequencia
passa por contato fechado de KT1, alimentando-se assim a bobina de K3 e também KT1, ao alimentar A1 e A2 de K3 estes
atraca e abre seus contatos Fechados e Fechas seus contatos abertos, Fazendo-se assim um selo em seu contato paralelo
com B2, permitindo-se assim que ao soltarmos B2 este se abre porem contato de K3 fica fechado mantendo K3 atracado
e também K1 através do contato de K1, mantendo-se assim o fechamentodo motor e também sua alimentação para este
partir em estrela pelo tempo determinado através de KT1. Ao finalizar o tempo estipulado por KT1, este ira abrir seu
contant o normal fechado na linha de K3 derrubando selo de K3 e ira fecha seu contato normal aberto na linha de K2, onde
Com K3 fora a corrente passa pelo contado de Inter travamento K3 agora fechado e chega em K2 o Qual atraca Abrindo
seus contados fechado garantindo o Inter travamento na linha de K3, e fechando seus contatos garantindo seu selo e que
as Fases R S T cheguem a pontas 1 2 e 3 do motor fechando este em triangulo já que KT1 e K3 estão agora desernegizados,
pois este sai a após fechamento de K2.



4
7. Qual a diferença de uma partida estrela-triângulo e uma partida através de chave compensadora? Qual a
diferença prática?
Ambas tem o intuito de reduzir a corrente na partida de motores, menizando estasaté que motor atinja certa
rotação para assim entrar em sua correta tensão da rede.
Partida estrela triangulo
Através desta o motor realizará uma partida mais suave, reduzindo sua corrente departida a aproximadamente
1/3 da que seria se acionado em partida direta.
Partida compensadora
Utilizada em motores trifásicos com potências de mais de 15CV, que necessitam demaior força. A partida
compensadora alimenta o motor com tensão reduzida em suas bobinas napartida. Essa redução é feita através da
ligação de um autotransformador em série com as bobinas do motor, após o motor ter acelerado, elas voltam a
receber tensãonominal.
Na pratica a estrela triangulo
É mais barata instalação
Ocupa menos espaço em relação à compensadora.
A corrente de partida fica reduzida em até 1/3
É aplicada para motores de 6 pontas
Na pratica partida compensadora
Temos a possibilidade de variar partida do motor entre taps de 65, 80 e 90 %da tensão de rede, afim que motor
possa partir satisfatoriamente.
Ocupa muito espaço para instalaçãoCusto elevado devido o autotransformador

8. Quand ́e interessante usar partida através de chave série paralelo?
Utilizada quando se tem motor de 9 ou 12 pontas, e se tem tensão para ligar esteem estrela com até 760 e dupla
estrela 380 v.
A chave série-paralelo proporciona uma redução de corrente para 25% do seu valorpara partida direta. É
apropriada para cargas com partida necessariamente em vazio, pois o conjugado de partida fica reduzido a 1/4 de seu
valor de tensão nominal.

9. Explique o que é um soft-starter e um inversor de frequência Site quais as principais vantagens e desvantagens de
ambos.
SOFT STARTER
É um dispositivo que serve para suavizar a partida d motor por meio do circuito de potência, entretanto não
controla a velocidade do motor
Características
– compostos por tiristores (SCR’s)
– substitui partidas como estrela triangulo, chave compensadora e partida direta.
– Utilizada para suavizar partida de motores
– Possibilita a partida de mais de um motor

O INVERSOR
É um dispositivo de partida eletrônica que controla a velocidade do motor, também é utilizado para partida suave.
– composto por IGBT’s
– Substitui o soft starter
– usado para controlar partida, aceleração e frenagem , velocidade
– proteção contra sobre carga
– possibilita controlar apenas um moto









5
10. Faça utilizando o CAD&Simu uma partida estrela- triângulo e uma partida com chave compensadora, ambas
devem esta com a sinalizaçãoluminosa e as TAGs orietadas conforme a norma.

PARTIDA ESTRELA TRIÂNGULO



PARTIDA COM CHAVE COMPENSADORA
