Pincel Atômico - 17/12/2022 12:30:11 1/4
Avaliação Online (Curso Online - Automático)
Atividade finalizada em 11/05/2022 12:02:37 (352991 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
CONTROLADOR LÓGICO PROGRAMÁVEL [465378] - Avaliação com 10 questões, com o peso total de 70,00 pontos [capítulos - Todos]
Turma:
Qualificação: Eletricidade Industrial / Comandos Elétricos - Grupo: QONLINE - Qlet0A250422 [67694]
Aluno(a):
91113180 - LEONARDO FERNANDES PEREIRA - Respondeu 9 questões corretas, obtendo um total de 63,00 pontos como nota
[350097_1268
91]
Questão
001
Qual opção não é uma entrada ou saída digital:
Botoeira
Relé
Chave fim-de-curso
X Sensor de deformação (strain gauges)
Lâmpada de sinalização
[350097_9994]
Questão
002
Em relação à programação do PLC, analise as afirmativas e assinale a alternativa correta:
I - A forma de programação pode ser remota (off-line) ou programação local (on-line).
II - Através de teclados especiais, interfaces gráficas ou através de microcomputador padrão IBM PC.
III - A programação é executada e posteriormente transferida para o CLP, via porta de comunicação RS232C ou RS485, USB e Ethernetas
recomendações do fabricante e as influências externas.
Apenas as afirmativas I e III
Apenas a afirmativa I
Apenas as afirmativas I e II
X Todas as afirmativas
Apenas a afirmativa II
[350097_1982]
Questão
003

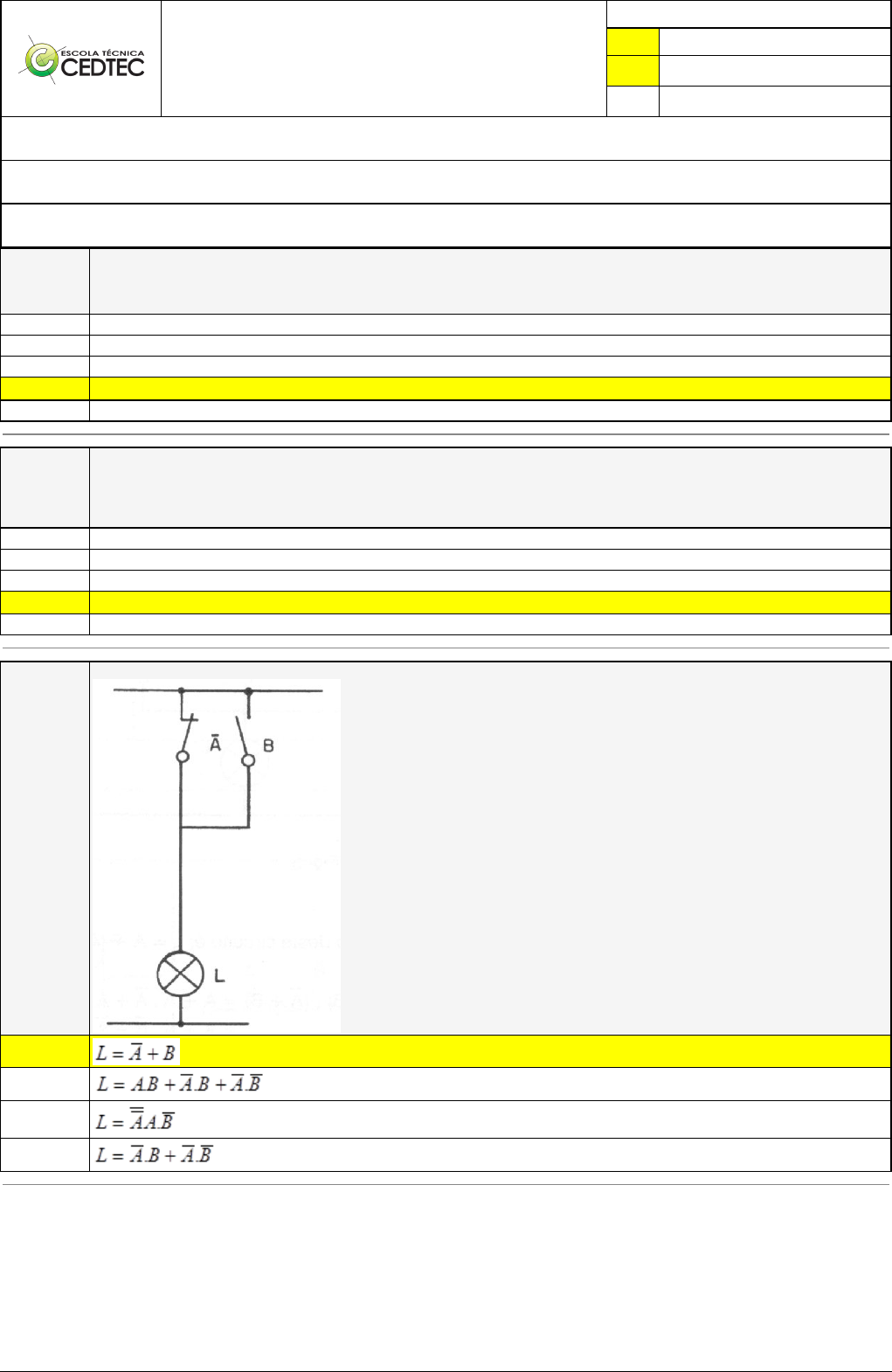

Fazendo a simplificação do circuito abaixo, qual a alternativa se refere ao circuito lógico abaixo:
X
Pincel Atômico - 17/12/2022 12:30:11 2/4
[350097_1269
93]
Questão
004
Considere o diagrama abaixo e assuma que todas as entradas estão sendo ligados por botões normalmente abertos (NA), assim, é correto
afirmar que a saída F é ENERGIZADA quando:
Os botões ligados às entradas D e E estão sendo acionados.
Os botões ligados às entradas B e C estão sendo acionados.
X Os botões ligados às entradas B e E estão sendo acionados.
Os botões ligados às entradas A e C estão sendo acionados.
Os botões ligados às entradas A e B estão sendo acionados.
[350097_5670
1]
Questão
005
Uma serra, por segurança, precisa de dois botões atuados ao mesmo tempo para funcionar. Qual dos diagramas abaixo representa o
funcionamento da serra?
X
[350098_7190
4]
Questão
006
Qual das figuras abaixo representa um temporizador do tipo Timer ON Retentivo?
Pincel Atômico - 17/12/2022 12:30:11 3/4
X
[350098_1269
00]
Questão
007
Baseando-se na estrutura interna de um CLP, a memória do programa monitor:
Reservada ao programa do usuário, contém alguns Kbytes de palavras-livres que serão processadas pela CPU.
Armazena o estado da cada uma das entradas ou saídas em uma região de memória.
X É responsável pelo gerenciamento de todas as atividades do CLP. Não pode ser modificado pelo usuário e fica normalmente em memórias dotipo PROM, EPROM, EEPROM. Ele funciona de maneira similar ao Sistema Operacional dos microcomputadores.
Converte a tensão alternada da rede elétrica para uma tensão contínua para alimentar os circuitos eletrônicos, as entradas e as saídas.
São valores de temporizadores, valores de contadores, códigos de erro, senhas de acesso, etc. São normalmente partes da memória RAM do
CLP.
[350098_1409
2]
Questão
008
Ao dar um pulso na variável Botão1, variável Led irá:
Acender e permanecer acesa.
X Se manter apagada.
Nada vai acontecer.
Piscar (acender e logo em seguida apagar).
O bloco Timer irá aumentar sua contagem em 1 e a varável Led irá acender.
Pincel Atômico - 17/12/2022 12:30:11 4/4
[350096_1268
94]
Questão
009
Dada a seguinte figura do funcionamento de um CLP:
É característica de transferir os dados para a memória:
Após consultar a Memória Imagem das Entradas, atualiza o estado da Memória Imagem das Saídas, de acordo com as instruções definidas
pelo usuário em seu programa.
O CLP executa uma série de operações pré-programadas, gravadas em seu Programa Monitor.
X O CLP armazena os resultados obtidos em uma região chamada de Imagem das Entradas e Saídas.
O CLP escreve o valor contido na Memória das Saídas, atualizando as interfaces.
O CLP realiza um processo de varredura que recebe o nome de Ciclo de Varredura (Scan) e normalmente é de alguns microssegundos (scan
time).
[350096_1967]
Questão
010
O diagrama de contatos abaixo é utilizado em um pequeno controlador lógico programável em uma pequena máquina, sua função básica é
acionar seus motores.
I - O contato “Y1” normalmente aberto é um contato de intertravamento.
II - O contato “Y3” normalmente aberto é um contato de retenção.
III - A bobina “Y2” pode ser energizada junto com a bobina “Y3”.
IV -Após acionadas as três bobinas “Y1, Y2 e Y3” não podem ser desligadas de forma individual.
V - A bobina “Y3” pode ser energizada antes da bobina “Y2”.
Analisando as alternativas acima, podemos definir como verdadeiras:
II, III, IV e V
X II, III e IV
I, IV e V
I,III e V
I, II, III, IV e V
