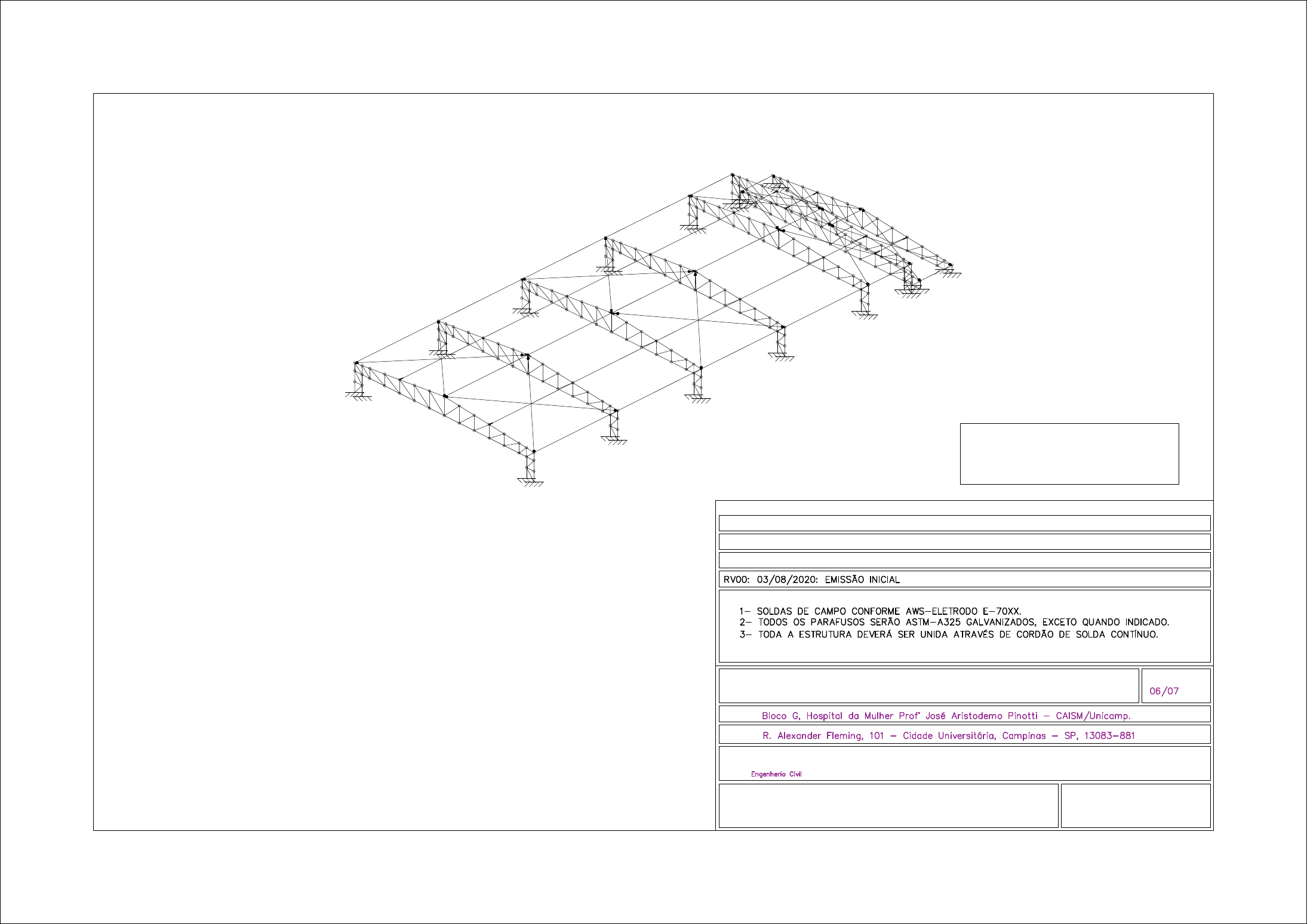

Cobertura em Duas Águas em estrutura metálica
CAISM BLOCO G COBERTURA
Cobertura em Duas Águas em estrutura metálica
Norma de aço laminado: ABNT NBR 8800:2008
Aço laminado: A-588 345MPa
Escala: 1:100
ANOTAÇÕES
FOLHA:Projeto:
Obra:
Endereço:
Cobertura em Duas Águas em estrutura metálica
CAISM BLOCO G COBERTURA
Resp. Técnico:
Henrique Palmieri Maganhato
ART No. Data
PR
O
D
U
C
ED
 B
Y
A
N
 A
U
TO
D
ES
K
 S
TU
D
EN
T
VE
R
SI
O
N
PRODUCED BY AN AUTODESK STUDENT VERSION
PR
O
D
U
C
ED
 B
Y A
N
 A
U
TO
D
ESK
 STU
D
EN
T VER
SIO
N
PRODUCED BY AN AUTODESK STUDENT VERSION
AutoCAD SHX Text
1- SOLDAS DE CAMPO CONFORME AWS-ELETRODO E-70XX.
AutoCAD SHX Text
2- TODOS OS PARAFUSOS SERÃO ASTM-A325 GALVANIZADOS, EXCETO QUANDO INDICADO.
AutoCAD SHX Text
3- TODA A ESTRUTURA DEVERÁ SER UNIDA ATRAVÉS DE CORDÃO DE SOLDA CONTÍNUO.
AutoCAD SHX Text
RV00: 03/08/2020: EMISSÃO INICIAL
AutoCAD SHX Text
Bloco G, Hospital da Mulher Prof° José Aristodemo Pinotti - CAISM/Unicamp.
AutoCAD SHX Text
R. Alexander Fleming, 101 - Cidade Universitária, Campinas - SP, 13083-881
AutoCAD SHX Text
06/07
AutoCAD SHX Text
Engenherio Civil
	Sheets and Views
	Model
