UNIVERSIDADE FEDERAL DE ITAJUBÁ
Aula 06 – EEN502.2 – Fundamentos de Eletrônica de Potência
Simulação Inversor de Frequência Monofásico

Nome: Matrícula:
Turma: Data:

ATIVIDADES

1) Utilizando o programa de simulação em Eletrônica de Potência, PSIM®, implemente
e simule um conversor CC-CA monofásico com modulação PWM bipolar com as
seguintes especificações: Vd = 300 V, Cd = 400 μF, Vo1 = 127 V em 60 Hz e fs = 900
Hz. Utilize um resistor R = 10 Ω como carga e IGBTs como chave de potência no
conversor. O passo da simulação deve ser de 10 μs e o tempo total de 33,333 ms.


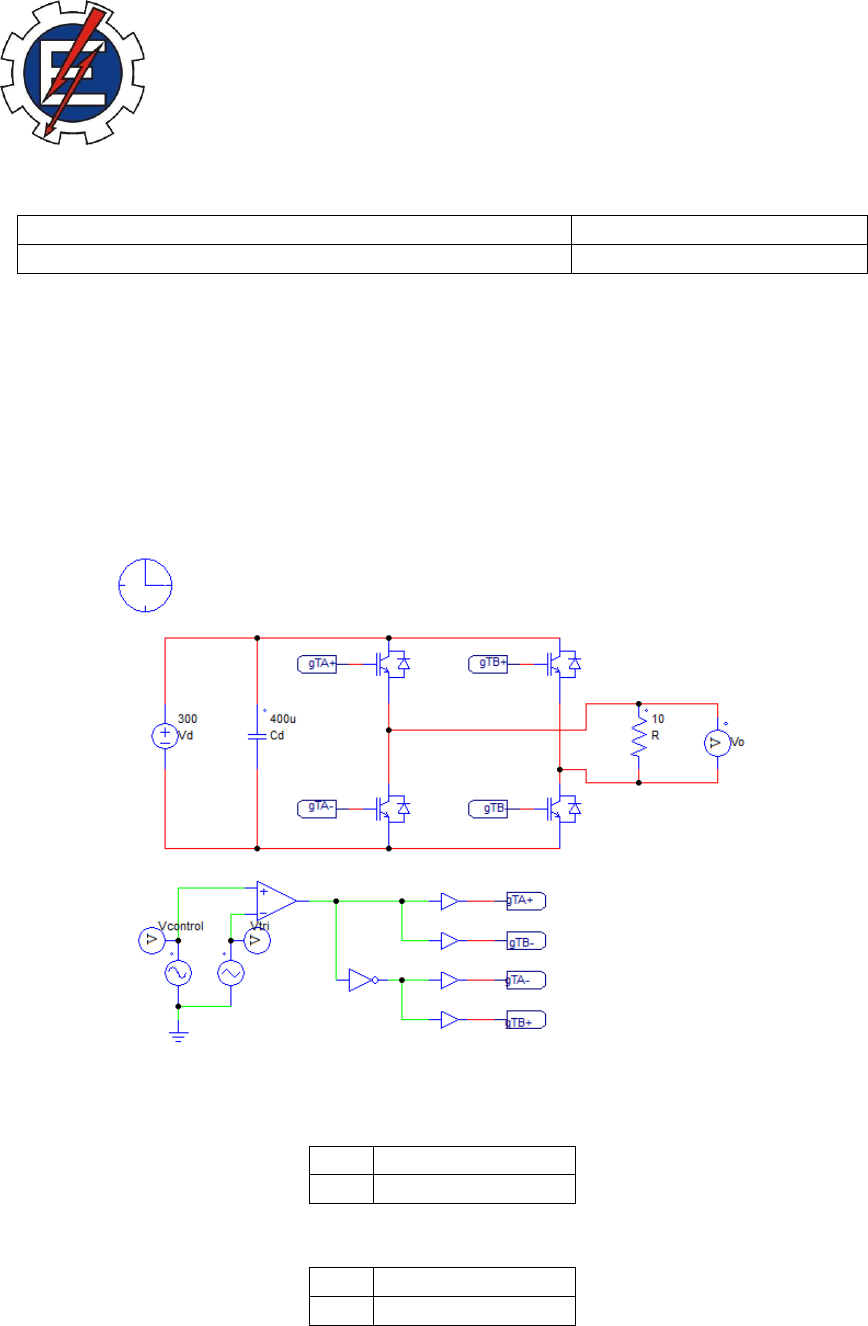

Figura 01: Esquemático da simulação do conversor CC-CA monofásico com modulação bipolar

a) Qual valor de índice de modulação de amplitude deve ser utilizado.
 Valor Calculado
 ma

b) Qual o valor do índice de modulação de frequência?
 Valor Calculado
 mf


c) Plotar:
i) Vcontrol e Vtri
ii) Vo
d) Anote os valores simulados de cada componente harmônica da tensão de saída.

 Frequência [Hz] Valor Teórico Valor Simulação
fundamental 60 Hz
mf−2 -
mf -
mf+2 -

2) Realize a simulação do mesmo conversor anterior, mas agora com a modulação PWM
unipolar. Como índice de modulação de frequência utilize o próximo valor par com
relação ao valor de mf utilizado no conversor anterior.

a) Qual valor da frequência de chaveamento.
 Valor Calculado
 ftri
b) Plotar:
i) Vcontrol e Vtri
ii) Vo
c) Compare os valores rms teóricos com os valores simulados de cada componente
harmônica da tensão de saída.

 Frequência [Hz] Valor Teórico Valor Simulação
fundamental 60 Hz
2mf−1 -
2mf+1 -

d) Adicionar um filtro LC na saída do conversor, com os valores L = 2 mH e C =
150 uF. Adicionar também um medidor de tensão Vc antes do filtro LC.
e) Plotar:
i) Vcontrol e Vtri
ii) Vc e Vo
f) Varie a amplitude da onda Vcontrol com valores entre zero e um e anote o
comportamento do valor RMS de Vo para cada caso.
g) Varie a frequência fundamental da onda Vcontrol para valores maiores e menores
que 60 Hz. Observe o que acontece com Vo e anote o que ocorreu em cada caso.

Formulário:
𝑉𝑜1(𝑝𝑖𝑐𝑜) = 𝑉𝑑 ∙ 𝑚𝑎
𝑚𝑓 =
𝑓𝑡𝑟𝑖
𝑓1

Obs.: Os cálculos realizados devem ser apresentados em anexo a este relatório.
