Atividade Expressões Booleanas

Prévia do material em texto

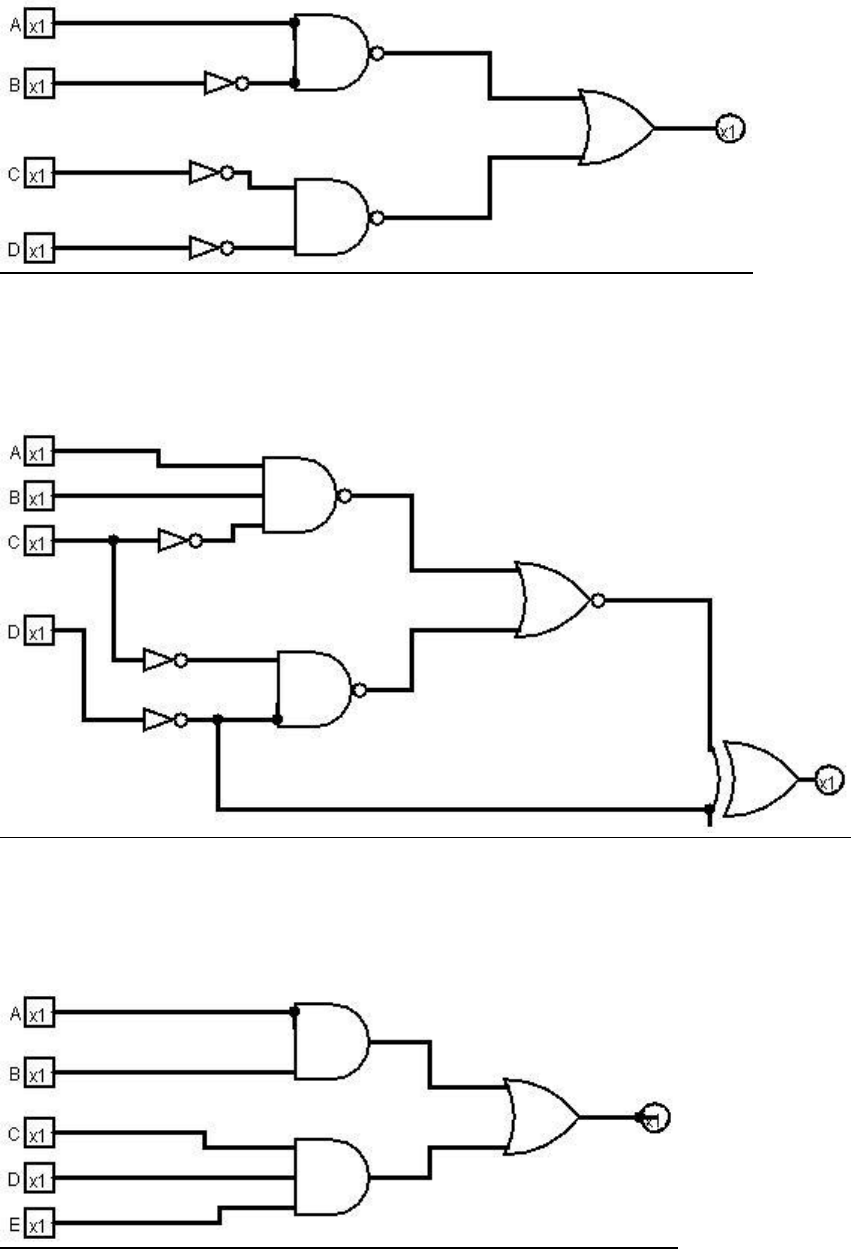

1. Desenhe os circuitos que implementam as seguintes expressões booleanas.
A) S = 𝐴�̅� + 𝐶𝐷̅̅ ̅̅̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅



B) (𝐴𝐵𝐶̅ + 𝐶𝐷̅̅ ̅̅ ) ⊕ 𝐷̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅̅ ̅



C) S = A B + (CD E)


d) S = A + (B + C D)(B + A)



2°)Escreva a expressão booleana executada pelos circuitos abaixo.

a) A B + C

b) (A + A B) + C D

c) (A B + C)+ D


3°)Desenvolva a tabela da verdade para as seguintes expressões.
a) ABC + ABC
A B C ABC ABC` S
0 0 0 0 0 1
0 0 1 0 1 1
0 1 0 0 1 1
0 1 1 0 1 1
1 0 0 0 1 1
1 0 1 0 1 1
1 1 0 0 1 1
1 1 1 1 0 1



b) A (C + B +D)

A B C D A (C` + B D`) S
0 0 0 0 0 1 0
0 0 0 1 0 1 0
0 0 1 0 0 1 0
0 0 1 1 0 0 0
0 1 0 0 0 1 0
0 1 0 1 0 1 0
0 1 1 0 0 1 0
0 1 1 1 0 1 0
1 0 0 0 1 1 1
1 0 0 1 1 1 1
1 0 1 0 1 1 1
1 0 1 1 1 0 0
1 1 0 0 1 1 1
1 1 0 1 1 1 1
1 1 1 1 1 1 1


Aluno: Marcos Taylon Custodio Praia
