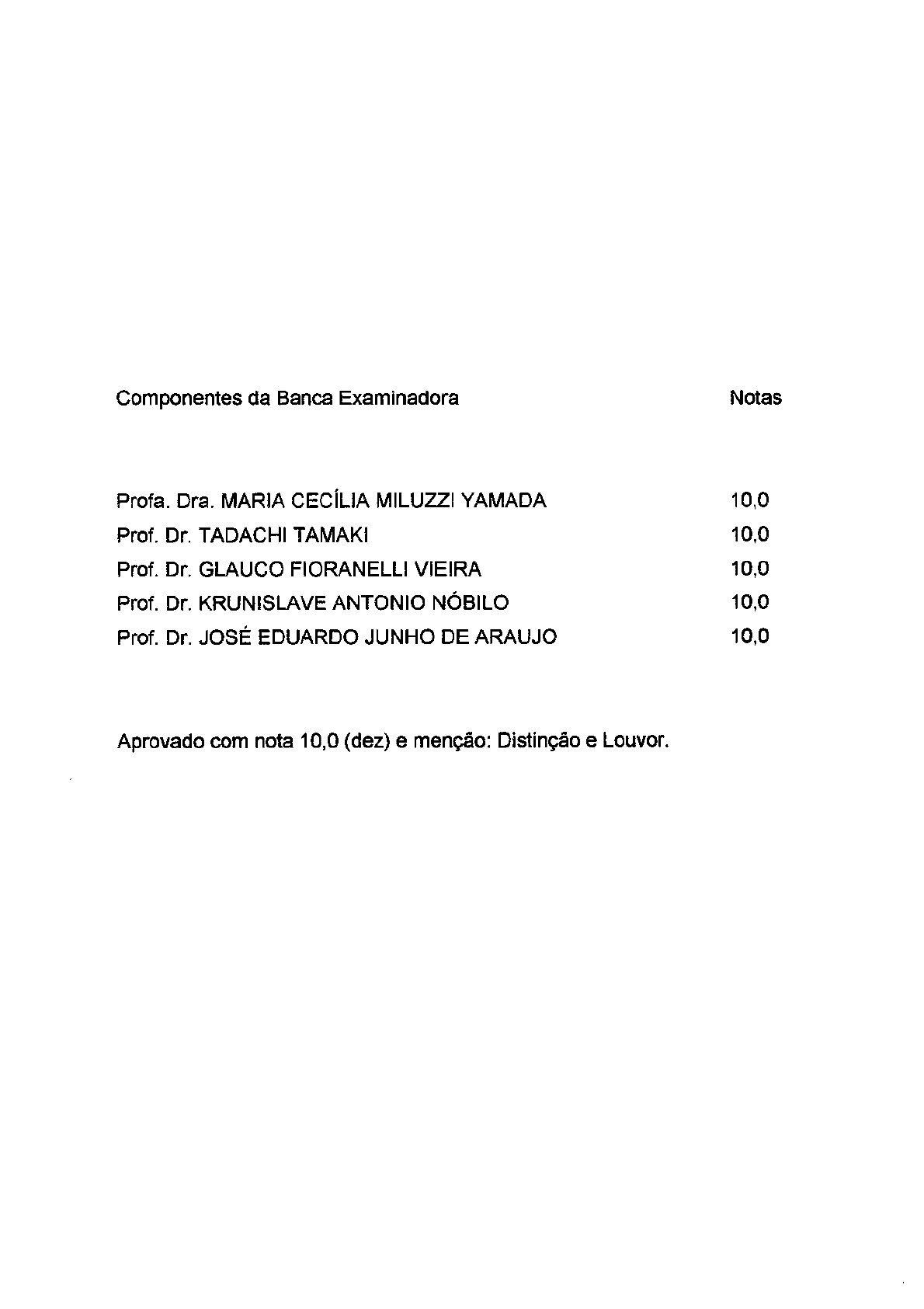

Componentes da Banca Examinadora
Profa. Ora. MARIA CECÍLIA MILUZZI YAMADA
Prof. Dr. TADACHI TAMAKI
Prof. Dr. GLAUCO FIORANELLI VIEIRA
Prof. Dr. KRUNISLAVE ANTONIO NÓBILO
Prof. Dr. JOSÉ EDUARDO JUNHO DE ARAUJO
Aprovado com nota 10,0 (dez) e menção: Distinção e Louvor.
Notas
10,0
10,0
10,0
10,0
10,0
.A: 1J5 _;..
li\ [,Jb 1l "
Catalogação-na-Publicação
Serviço de Documentação Odontológica
FacuJdade de Odontologia da Universidade de São Paulo
Maekawa, Marcos Yasunóri
Estudo da posição do modelo de traballio, segundo os planos : sagital, frontal e
horizontal montado com arco facial pela técnica funcional em articulador totalmente
ajustável I Marcos Yasunóri Maekawa; orientadora Maria Cecília Miluzzi Yamada.
-- São Paulo, 1996.
44p.: tabs.
Tese (Doutorado- Curso de Pós Graduação em Odontologia. Área de Concentra-
ção : Prótese Dentária) -- Faculdade de Odontologia da Universidade de São Paulo.
I. Articuladores dentários 2. Modelo de trabalho funcional : Prótese dentária
CDD 6!7.69
BLACKD37
D32
UNIVERSIDADE DE SÃO PAULO
FACULDADE DE ODONTOLOGIA
.aJ~~
,- ?:·:;_-t'-'f ~~~u ~~J
f, .. •. ~~
U .GJt jot f 21
ESTUDO DA POSIÇÃO DO MODELO DE TRABALHO,
SEGUNDO OS PLANOS: SAGITAL, FRONTAL E HORIZONTAL
MONTADO COM ARCO FACIAL PELA TÉCNICA FUNCIONAL
EM ARTICULADOR TOTALMENTE AJUSTÁVEL
MARCOSYASUNÓRIMAEKAWA
TESE apresentada à Faculdade de
Odontologia da Universidade de São Paulo,
para concorrer ao Titulo de DOUTOR, pelo
Curso de Pós-Graduação em Odontologia.
Área de Concentração em Prótese Dentária
Orientadora: Pro'ª- Drª MARIA CECILIA MILUZZI YAMADA
São Paulo
1996
A memória de meu pai, à minha mãe, aos meus irmãos,
obrigado.
A
Iracema, minha esposa, Marcos, Caria e Lilian,
queridos filhos, a nossa razão de luta
dedico esta Tese.
AGRADECIMENTOS
Ao Prof. Dr. Edmir Matson, Diretor da Faculdade de Odontologia
da Universidade de São Paulo pela excelente administração.
Ao Prof. Dr. Tetsuo Saito, Coordenador do Curso de Pós-
Graduação em Odontologia, na Área de Concentração em Prótese Dentária,
pela organização e nlvel do curso.
Ao Prof. Dr. Ney Soares de Araújo, Coordenador do Curso de
Pós-Graduação, pela dedicação ao ensino.
Aos Membros da Comissão de Pós-Graduação, pela qualidade e
organização.
As Prof'!'!. D,... Zlata Victorovna Hvanov, Nely Tamaki Solz, ao
Prof. Dr. Roberto Nobuaki Yamada, pela amizade e carinho.
Aos colegas do Curso de Pós-Graduação, em especial aos
amigos Celso Shin-lte Tanaka, Atlas Edson Moleros Nakamae, José Carlos
Ferreira de Souza, Eduardo Shigueyuki Uemura, Paula Beatriz N. de Brito,
pelo agradável convívio.
Aos colegas e funcionários da Prótese Dentária da Faculdade de
Odontologia de São José dos Campos (UNESP) e da Faculdade de
Odontologia de Mogi das Cruzes (U.M.C.), que direta ou indiretamente
auxiliaram na execução deste trabalho.
A Diretoria de Pós-Graduação e Pesquisa da Faculdade de
Odontologia da Universidade de Mogi das Cruzes, pela ajuda de custo
oferecida através do P.A.Q.D.
Aos funcionários da Disciplina de Prótese Total da Faculdade de
Odontologia da Universidade de São Paulo, em especial à Srta. Regina de
Carvalho Tognasoli pela atenção e dedicação na parte de digitação deste
trabalho.
As secretárias do Curso de Pós-Graduação, Senhoras Cátia
Tiezzi dos Santos e Nair Tanaka, pela atenção e eficiência.
Ao Prof. Dr. Ruy Fonseca Brunetti e Henrique Cerveira Neto pela
confiança a mim depositada.
Ao Prof. Adjunto José Eduardo Junho de Araújo do Departamento
de Materiais e Prótese Dentária, atualmente ocupando o cargo de Diretor da
Faculdade de Odontologia de São José dos Campos (UNESP), pelo
incentivo.
AGRADECIMENTOS ESPECIAIS
A Prof" Associada Maria Cecilia Miluzzi Yamada da Disciplina de Prótese
Total, nossa orientadora, pela atenção e carinho, como sempre, procurou
ajudar na execução deste trabalho.
Ao Prof. Catedrático Tadachi Tamaki, incansável pesquisador, pela
sugestão e acompanhamento durante a execução deste trabalho, pela
compreensão e dedicação, não medindo esforços.
A Prof'! Dr< Sunao Taga Tamaki, Prof'! Titular da Disciplina de Prótese Total
e Chefe do Departamento de Prótese Dentária da Faculdade de
Odontologia da Universidade de São Paulo, os meus agradecimentos.
Ao Prof. Dr. João Vieira de Moraes, Chefe do Departamento de Materiais e
Prótese Dentária da Faculdade de Odontologia de São José dos Campos
(UNESP), a minha gratidão.
Ao Prof. Associado Hamilton Navarro, do Departamento de Prótese Dentária
da Faculdade de Odontologia da Universidade de São Paulo e Titular do
Departamento de Prótese Dentária da Universidade de Mogi das Cruzes,
pela sua conduta, obrigado.
SUMÁRIO
p.
RESUMO
1. INTRODUÇÃO ..................................................................................... 01
2. REVISÃO DA LITERATURA ................................................................ 05
3. PROPOSIÇÃO ..................................................................................... 16
4. MATERIAL E MÉTODO ....................................................................... 17
4.1 Materiais de consumo, instrumentais e aparelhos ............................. 17
4.2 Método ............................................................................................... 20
5. ANÁLISE DOS RESULTADOS ............................................................ 30
6. CONCLUSOES .................................................................................... 39
REFERÊNCIAS BIBLIOGRÁFICAS ......................................................... 40
SUMMARY
LISTA DE FIGURAS
Figura 1 - Planos de orientação fixados no arco facial ................................... 23
Figura 2 - Modelos montados no articulador T. T ............................................. 25
Figura 3 - Pontos de referência no modelo ..................................................... 26
Figura 4 - Pontos de referência para mensurações com planos de cera ........ 27
Figura 5 - Mensurações da inclinação ântero-posterior do plano eclusa! com
paquimetro ....................................................................................................... 28
Figura 6 - Pontos de referência com desvio na região posterior do modelo .... 29
LISTA DE TABELAS
Tabela 5.1 -Dados obtidos dos 40 pacientes pesquisados (nº 1 a 20) .......... 31
e (nº 21 a 40) .................................................................................................... 32
Tabela 5.2 - Paralelismo entre eixo bi-condilar, bi-pupilar e bi-comissural
dos 40 pacientes ............................................................................................. 33
Tabela 5.3 - Inclinação do modelo superior no sentido ântero posterior, lado
esquerdo, média dos 40 pacientes ................................................................... 33
Tabela 5.4- Inclinação do modelo superior no sentido ãntero-posterior, lado
direito, média dos 40 pacientes ....................................................................... 34
Tabela 5.5 - Plano oclusal posterior em relação ao plano de referência
anatômico estudado em 40 pacientes ............................................................. 35
Tabela 5.6 - Posição do modelo superior no articulador montado com arco-
facial, estudado em 40 pacientes tendo como referência a linha mediana ..... 36
Tabela 5.7- Tipo de oclusão encontrados em 40 pacientes atendidos .......... 37
LISTA DE ABREVIATURAS E SIGLAS
Coinc. coincidente
D direito
O .V. O. Dimensão Vertical de Oclusão
D.V.R. Dimensão Vertical de Repouso
E esquerdo
E.F.P. Espaço Funcional de Pronúncia
Nº número
O.C. Oclusão Central
Pac. paciente
R.C. Relação Central
mm mil i metro
ETR Eixo Terminal de Rotação
LISTA DE SÍMBOLOS
(') grau
+ positivo
negativo
= igual
* diferente
o grau zero ou paralelo
.... relação central nalinha mediana
li paralelo
RESUMO
Neste trabalho, o autor procurou verificar, a posição do
modelo superior montado no articulador, com arco facial utilizando-se da
técnica funcional, o desvio em relação à linha mediana, segundo os planos:
horizontal, sagital e frontal.
A pesquisa foi realizada com base no atendimento prestado
a 40 pacientes adentados totais, na Clinica de Prótese Total da Faculdade
de Odontologia da Universidade de São Paulo.
Na aplicação do arco facial os pontos de referência
condilares foram marcados a 12mm do !ragus sobre a linha !ragus/canto do
olho e o ponto anterior, no meio da distância entre asa do nariz/linha bi-
pupilar.
O articulador, bem como o arco facial empregados foram da
marca T.T. Nas transferências do arco facial dos pacientes ao articulador
não houve nenhum tipo de compensação através das réguas horizontais
condilares para corrigir os posicionamentos dos modelos.
A medida do possível desvio de posição do modelo foi feita
através de transferidor e paquímetro, considerando-se para isso os pontos e
planos de referência.
Os resultado obtidos foram:
1. Em relação ao plano sagital os modelos apresentaram-se
em três posições: ascendente, horizontal e descendente. Nas duas
primeiras posições, ascendente e horizontal, as assimetrias foram maiores
(42,5% ascendentes e 12,5% horizontais); na posição descendente houve
igualdade entre as posições assimêtrica e simétrica.
2. Em relação ao plano frontal encontramos 30% de simetria
e 70% de assimetria (32,5% de desvio para a esquerda e 37,5% de desvio
para a direita).
3. Em relação ao plano horizontal, encontramos 10% de
simetria e 90% de assimetria (75% de desvio para a esquerda e 15% desvio
para a direita).
1. INTRODUÇÃO
Articulador é um aparelho muito utilizado na moderna
prática da cllnica-protética. É um dos instrumentos que vem sendo
constantemente aperfeiçoado pelos autores para atender a exigência do
avanço da odontologia moderna.
No começo, quando o articulador foi proposto era um
aparelho simples, contava apenas com os movimentos rígidos. Depois,
foram agregados os dispositivos de regulagem para tornarem os
movimentos; de abertura, fechamento, lateralidade e protrusão ajustáveis.
Esta é a fase dos articuladores anatômicos parcialmente ajustáveis que
historicamente vai de 1910 a 1950 e coincide com o período de surgimento
de grandes mestres da prótese total. O período anterior a estas datas é
conhecida como fase empírica da prótese total que se caracteriza pelo
emprego de articuladores anatômicos rígidos.
O momento que estamos vivendo, no que se refere ao
articulador, é um periodo que houve um grande avanço nos seus estudos. É
a fase do articulador chamado totalmente ajustável que dispõe de vários
dispositivos que, quando convenientemente programados dão ao aparelho
capacidade de reproduzir os movimentos mandibulares de interesse
protético com detalhe. O número de dispositivos reguláveis varia conforme o
2
tipo do articulador, mas no mínimo o aparelho precisa ter os seguintes
elementos: elemento de ajuste da trajetória ântero-posterior dos cõndilos;
ângulo de Bennett; ângulo de Fischer; distância intercondilar ajustável;
ângulo da plataforma incisai; ângulo da plataforma canina; de arco facial
convencional; arco facial cinemático e de um pantógrafo.
O articulador totalmente ajustável que os profissionais
dispõem pode ser classificado em três tipos segundo sua natureza de
construção:
a) articulador que foi construido sob à luz de teoria gnatológica;
b) articulador que foi feito para atender a teoria de cêntrica longa;
c) articulador que foi feito sob orientação da teoria funcional.
A teoria gnatológica aborda o problema da oclusão dental
no instante da intercuspidação oclusal e no ato de deglutição como sendo
uma única posição condilar. Os côndilos se encontram nesse instante na
parte mais posterior e superior das cavidades glenóides, formando assim,
um eixo de rotação mandibular de orientação.
McCOLLUM14 (1939) observando os contactos interoclusais
acima considerados na boca do paciente, propôs um articulador que
espelhasse a sua visão de oclusão dental nos modelos montados. O
articulador de McCollum orientou a confecção de outros articuladores tais
como de Stuart e de Di Pietro na década de 60, que são considerados até
hoje aparelhos mais perfeitos construídos no gênero.
3
Na década de 60, surgiu ainda uma teoria de oclusão que
começou a avaliar as posições mandibulares de mordida, isto é, a posição
de intercuspídação dos arcos dentais e a posição de retrusão máxima, como
sendo duas posições mandibulares distintas, existentes em todos os
pacientes. Com base nessa observação clínica, foi lançado no mercado
odontológico europeu, um articulador semi-ajustável denominado Dentatus,
com possibilidade de graduação da posição de oclusão central e de relação
central. Esta maneira de conceber a oclusão dental recebeu o nome de
Teoria de Cêntrica Longa.
Na década de 60, ainda TAMAKI25 (1964) observou que os
pacientes apresentam três tipos de oclusão dental: um grupo já definido
pela gnatologia, isto é, os pontos de oclusão central e de relação central
constituindo apenas um ponto, coincidindo na posição de relação central;
outro tipo também já estudado sob o nome de cêntrica longa e o terceiro tipo
constituído de oclusão excêntrica, isto é, o ponto de oclusão não está sobre
a linha mediana que estabelece a posição de relação central. Ele se
encontra com desvio para o lado esquerdo ou direito. Para tornar passivei o
atendimento do paciente sob sua visão cllnica o autor idealizou um
articulador capaz de reproduzir os movimentos mandibulares durante a
execução do trabalho. O articulador recebeu o nome de articulador
totalmente ajustável T.T.
Ao aceitar a teoria de oclusão funcional, estamos aceitando
também a assimetria facial do paciente. As duas outras teorias, isto é, a
gnatológica e cêntrica longa, consideram, sob o ponto de vista biomecânica
e anatômico, o rosto do paciente como um corpo simétrico.
4
A assimetria facial ocorre em três dimensões, isto é, em
relação aos planos vertical, horizontal e frontal.
Aplicando o arco facial do articulador T.T. para a
transferência das bases de provas da boca do paciente para o aparelho,
estamos transferindo também os fatores que contribuem para a assimetria
facial como se encontram no rosto da pessoa.
Levando-se em consideração que a assimetria facial é um
fator que se encontra em alta porcentagem nas pessoas, ocorreu-nos a
idéia de estudar comparativamente as posições dos modelos de trabalho
montados no articulador simetricamente como é feita pelos profissionais e
assimetricamente, como se faz nas montagens de modelos no articulador
T.T.
2. REVISÃO DA LITERATURA
LOGAN1' (1926) lembra que na construção de próteses
totais a montagem arbitrária dos modelos no articulador tem causado muitos
transtornos aos profissionais por falta de balanceio nos arcos dentais
obtidos.
Segundo HALL• (1929) BALKWILL3 (1866) já orientava a
montagem dos modelos em relação ao eixo de bisagra do articulador e o
arranjo dos dentes era feito de acordo com a trajetória incisiva; SNQW17,
1889, propõs o arco facial e GYSI7, em 1910, introduziu o plano de Camper
como o plano de orientação para a montagem do modelo no articulador.
Ainda, 1934 HALL• disse que o propósito de um articulador é reprodução
dos movimentos da mandibula para permitir a obtenção de uma prótese com
uma oclusão balanceada.
McCOLLUM14, 1939, disse que o arco facial com base nos
pontos anatómicos fixos, como por exemplo, o eixo de bisagra não é
confiável, porque a própria posição do eixo é variável. O mesmo autor,
ainda no mesmo ano (McCOLLUM15, 1939) observa que o estabelecimento
de um plano áxio orbital é uma matéria importante para a transferência e
montagem dos modelosda boca para o Gnathograph, seja para próteses
totais, ou para o tratamento de outras especialidades.
6
CRADDOCK; SYMMONS5 (1952) discutirem a validade do
uso do arco facial, porque alguns autores como LOGAN13 (1926) defende o
uso do arco facial e outros como STANSBERY'" (1928) dispensa o seu uso.
Na verdade, afirmam os autores que o arco facial estabelece a posição da
maxila em três planos em relação ao eixo intermaxilar, dai a ·grande
vantagem na sua utilização. Assim, através de um erro de 2mm
propositalmente induzido na determinação do eixo procuraram saber o
efeito nas faces oclusais dos dentes. Os erros produzidos foram minimos, a
nivel de molares não passaram de 0,3mm e concluem o trabalho, afirmando
que o erro introduzido ocasionou a abertura de mordida anterior.
CHRISTIANSEN4 (1959) acha que o arco facial posiciona o
modelo no articulador segundo os planos ântero-posterior, lateral e vertical.
Esta orientação é obtida pelo garfo do arco facial através da ligação do
mesmo com o rolete maxilar; permite obter ainda:
1. a posição ântero-posterior do modelo em relação aos
côndilos;
2. a relação horizontal dos modelos;
3. e contribui no posicionamento vertical dos modelos no
articulador.
No tocante ao desvio lateral da maxila posicionada
assimetricamente para esquerda ou direita e se o modelo for montado
simetricamente em relação aos côndilos, no articulador a prótese pronta e
instalada na boca sofrerá uma interferência oclusal. Essa interferência
1
ocorrerá do seguinte modo: se o desvio for para esquerda, a interferência
oclusal aparecerá no lado direito da prótese e se o desvio for para o lado
direito, a interferência será no lado esquerdo.
No tocante ao desvio ântero-posterior podemos dizer que a
prótese instalada na boca apresentará uma interferência nas cúspides
distais posteriores superiores e nas mesiais posteriores inferiores. Este tipo
de desvio anterior causará um espaçamento mesial nas cúspides superiores
e nas cúspides distais inferiores. No lado de balanceio também haverá um
contacto prematuro ao nivel das cúspides vestibulares inferior e cúspides
palatinas superiores.
Há ainda duas montagens incorretas muito comuns: o
modelo é posicionado muito longe ou muito próximo do eixo de abertura.
Como conseqüência ambas ocasionam contacto prematuro: a primeira nos
dentes posteriores e outra nos dentes anterior.
No entender de STUART'• (1959), a odontologia é uma
ciência com base na tecnologia e lógica. A tecnologia pode ser considerada
como a mão investigadora e a lógica como a mente direcionadora. Se
ficarmos somente com a tecnologia acabaremos ficando emplricos e se
limitarmos só a lógica acabaremos teóricos. O importante é o que
realizarmos manualmente, deveremos comprovar com a razao. A maioria
dos biologistas tem aprovado o comportamento dos órgaos, as próteses e
também as restaurações realizadas.
8
O articulador tem muito a ver com esse sucesso do
tratamento odontológico fazendo grande parte do papel do paciente no
laboratório. Nesse sentido o articulador recebe as relações crânio-dentais,
maxilomandibulares em três dimensões, registra os eixos de rotação com
suas trajetórias e transfere esses dados na elaboração das próteses.
WEINBERG30 (1961) observa que na montagem dos
modelos com arco facial, se alterar a relação dimensional cõndilo arco
dental superior, como conseqUência desse desvio de relação no articulador,
produz algumas alterações na oclusão.
Além disso, quando a alteração é no nível do modelo em
relação ao ramo superior do articulador, o reflexo disso é na guia condilar:
quando está alta, o ângulo da guia diminui e quando está baixa, o ângulo
aumenta.
LAURITZEN; BODNER11 (1961) relatam que os modelos
são freqUentemente montados no articulador por meio arbitrário, porque o
método de localização do eixo de rotação é complicado e demorado. Os
autores fizeram estudos comparativos entre os pontos arbitrários com os
eixos reais e concluíram que: 67% dos pontos arbitrários estavam de 5 a
13mm dos pontos reais. Deste modo, a marcação arbitrária dos pontos de
referência poderá introduzir muitos erros na montagem dos modelos no
articulador.
9
Assim, os autores recomendam a localização cuidadosa do
eixo terminal, no lugar da marcação arbitrária, para evitar erros na
montagem dos modelos.
TRAPOZZANQ29 (1963) referindo-se às leis da articulação
disse que por mais de 30 anos, os enunciados estabelecidos por HANAU10
( 1926) têm sido padrão sobre o assunto.
Entretanto, algumas hipóteses podem ser seriamente
questionadas com base na aplicação fundamental.
Dos nove fatores que governam o estabelecimento da
articulação balanceada, HANAU10 (1926) estabeleceu que os cinco mais
importantes na prática de restaurações da dentadura natural e artificial são:
1. a inclinação da guia condilar;
2. a proeminência da curva de compensação;
3. a inclinação do plano de orientação;
4. a inclinação da guia incisai;
5. a altura das cúspides.
TERTRUCK; LUNDEEN26 (1966) lembram que o uso correto
de um articulador está na dependência do cuidado tomado na transferência
do modelo com o arco facial. O eixo terminal de rotação é aceito como o
ponto mais estável reprodutlvel para auxiliar a montagem dos modelos.
Entretanto, a localização arbitrária do mesmo é ainda o método mais
utilizado na montagem dos modelos.
10
A vantagem do método arbitrário é a facilidade na aplicação
mas os resultados finais obtidos são desanimadores. Como podemos ver
que somente 33% dos pontos arbitrários localizados a 13mm ao tragus
estavam dentro de 6mm do raio do eixo real e por outro lado, 56,4% dos
pontos arbitrários conseguidos com arco facial de ouvido, estavam dentro
de 6mm do raio do eixo real de rotação.
TAMAKI; TAMAKI22 (1971) mostram que nas próteses totais
a posição adquirida da mandíbula deve ser respeitada porque, de outro
modo, o esforço aplicado a nivel oclusal alua maleficamente sobre o
rebordo alveolar, ocasionando reabsorção óssea que poderá prejudicar a
estabilidade e a retenção. Na opinião dos autores é preferivel manter as
condições aluais da boca para assegurar a estabilidade e a preservação do
rebordo alveolar do que procurar condições simétricas, sem preencher os
requisitos indispensáveis de uma boa dentadura. Enfatizam que não se
deve esquecer que a prótese é, acima de tudo, uma terapêutica.
THOMAS27 (1973) comenta que muitas classificações de
articuladores foram propostas, mas nenhuma delas preenche os requisitos
de aspectos como os de terminologia e agrupamento. Assim, algumas usam
os termos não ajustável, sarni-ajustável, totalmente ajustável e uni, bi e
tridimensional. Estes termos não são especificas, não traduzem a imagem
clara do instrumento que está sendo descrito. Em outras palavras, o
agrupamento não é equilibrado e a proposta da classificação é falha.
O autor classifica os articuladores do seguinte modo:
- arbitrários;
11
- posicionais, que podem ser do tipo com eixo e sem ele;
-funcionais, que podem ser do tipo com eixo e sem ele.
THORP et a1.2a (1978) relatam uma pesquisa sobre
procedimentos de prótese completa publicada em 1969, mostrando que o
uso de arco facial era ensinado em trinta e uma das trinta e três Escolas dos
EUA Todas usavam articuladores semi-ajustáveis como o Hanau, Dentatus
ou Whip Mix. Entretanto, parece que a maioria dos graduados não usam o
arco facial para prótese total, logo depois que deixam a escola.
Uma pesquisa feita com 50 laboratórios de prótese dos EUA
mostra que a maioria das dentaduras (78,3%) são feitas em articuladores
semi ajustáveis. O consenso geral entre os profissionais é no sentido de
reconhecer as vantagens do arco facial e favorecer o seu uso. Esta opinião
é exemplificada na afirmativa da ACADEMY OF DENTURE
PROSTHETICS': "um arco facial deve ser usado para montar o modelo
superior emqualquer articulador que tenha um eixo fixo de abertura". Até
agora a pesquisa não mostrou que o uso do arco facial em articulador sarni-
ajustável seja obrigatório durante os estágios iniciais da construção das
dentaduras completas.
O propósito deste estudo é de avaliar: 1 - o efeito sobre a
oclusão cêntrica do uso de vários tipos de arcos faciais; 2 - o efeito de não
usar o arco facial sobre a relação central das próteses totais.
Os resultados encontrados revelam que as diferenças são
muito pequenas entre os tipos de arcos faciais: de eixo de bisagra; arco
12
facial 132M de Hanau e o de Whip Mix. Um desvio linear de 0,116 a
0,268mm ocasiona uma interferência insignificante na construção de uma
dentadura completa. Se um articulador como o New Simplex, for utilizado
sem arco facial e com um registro de 3mm de espessura, pode-se antecipar
que haverá um desvio de 1 mm na direção anterior em oclusão central. Esta
discrepância, incorporada a erros que ocorrem durante o processamento,
pode ser eliminada remontando a prótese terminada com um novo registro
de R. C. para a correção oclusal.
WEIGERT31 (1977) estudou a importância do emprego do
arco facial na montagem dos modelos no articulador. A pesquisa
demonstrou a diferença de posições dos modelos fixados no articulador com
e sem auxilio do arco facial e concluiu apoiado em estatistica, da
necessidade do uso do dispositivo em questão para o correto
posicionamento dos modelos no articulador. Três são as conclusões de seu
trabalho:
1. Há significância estatística nas posições dos modelos
montados no articulador com e sem concurso do arco facial;
2. Quanto maior for a assimetria facial do paciente, maior
será a diferença encontrada entre as posições dos modelos montados no
articulador, com e sem auxílio do arco facial;
3. Só pela variação detectada na posição do modelo
montado no articulador, com e sem observância do ponto anterior, justifica-
se o uso do arco facial.
13
TAMAKI; TAMAKI21 (1978} externaram que quando não se
utiliza o arco facial, a tendência é de se procurar centralizar o modelo e
obter uma relação de paralelismo do plano oclusal com os ramos do
articulador. Porém, quando os modelos são montados com auxílio do arco
facial, tomam posições variáveis, conforme as características individuais do
paciente. WEIGERT31 (1977} constatou que quanto mais acentuada é a
assimetria facial, maior é o erro introduzido com a montagem sem o arco
facial. Observou que na maioria das montagens com o arco facial, a linha
mediana do modelo e do articulador não são coincidentes e. examinando de
frente esses modelos. verificou que o plano oclusal de cada lado não se
posiciona no mesmo nivel e. ainda observando de lado as inclinações
ântero posteriores, notou que estas não são simétricas.
LIKERMAN; KOUDMANI12 (1980} avaliam que a
contribuição de Bonwill é grande e extensa, mas a principal é, já na época,
ter dado reconhecido a importância de montar os modelos em relação
correta com os dispositivos condilares do instrumento.
BAILEY; NOWLIN2 (1984} relatam que o uso de um terceiro
ponto anterior de referência para orientar a montagem do modelo no
articulador tem sido defendido por muitos. Os autores relacionaram o plano
de Frankfurt obtido com radiografia cefalométrica com aquele transferido ao
articulador semi-ajustável de Hanau através do arco facial com terceiro
ponto. As conclusões desse estudo foram:
14
1. a montagem do modelo com 32 ponto de referência, não
consegue transferir a relação existente entre o plano de Frankfurt e o plano
oclusal maxilar;
2. o uso da marca no ponto mêdio do pino incisai como
terceiro ponto de referência, posiciona o modelo superior tão corretamente
como quando se usa o ponto orbital.
ZUCKERMAN32 (1985) relata que a precisão no uso do arco
facial depende do método aplicado para a determinação do eixo terminal de
rotação, da precisão dos movimentos e da habilidade e experiência do
profissional no uso desses instrumentos.
TAMAKI20 ( 1987) estudou as variações das posições dos
modelos montados com base nos pontos de emergência do eixo tenninal de
rotação (E.T.R.) e nos pontos condilares; e concluiu que havia diferenças de
posições do modelo no articulador. Observou que não havendo coincidência
entre as duas montagens, ocorrerá desannonia oclusal nas próteses
preparadas, ressaltando assim necessidade do correto posicionamento dos
modelos no articulador.
Em 1988, GOSKA; CHRISTENSEN• fizeram estudos
comparativos entre posições do primeiro molar superior dos modelos
montados com quatro seguintes tipos de arco facial: Hanau Kinematic Face
Bow, Hanau Facial Bow, Hanau 159 Earbow e Twirl Bow. Os resultados
obtidos mostraram que há muitas variações de posição entre eles e não
conseguiram estabelecer a superioridade de um arco sobre outro.
15
PlTCHFORD1• (1991) examinou a causa do erro de
montagem do modelo com base no ponto orbital como referência anterior no
posicionamento do arco facial do tipo axis-orbital e observou que o uso do
ponto orbital como referência frequentemente, resulta no plano oclusal
ãntero-posterior exageradamente inclinado, ficando como conseqüêhcia as
bordas incisais maxilares colocadas muito para baixo. Por outro lado as
guias condilares ficam aumentadas de graus, pois o normal vão de 30 a 40,
e ainda a inclinação axial dos dentes anteriores superiores fica quase
perpendicular ao plano horizontal de referência, ao invés dos esperados
11 O graus. Concluiu ainda que o arco facial é muito preciso no registro da
posição ãntero-posterior, mas em relação a verticalidade é frequentemente
errónea.
A idéia que o porion e orbital poderiam formar um plano
paralelo ao plano horizontal de referência, foi originalmente lembrado num
congresso antropólogico em Frankfurt, em 1882. Depois de muitos anos
que McCOLLUM15 (1939) e STUART19 (1959) adotaram este conceito e
incorporaram-no na teoria gnatológica.
3. PROPOSIÇÃO
Propomos estudar nesta pesquisa a posição dos modelos
de trabalho de pacientes adentados, montados em articulador totalmente
ajustável, com uso do arco facial pela técnica funcional e tendo em vista
possíveis desvios de localização em relação aos seguintes planos:
1. plano sagital
2. plano frontal
3. plano horizontal
4. MATERIAL E MÉTODO
Durante a elaboração da presente pesquisa foram
estudados 40 pacientes totalmente edentados bi-maxilares, com faixa etãria
variando de 23 a 60 anos, do ambulatório da Disciplina de Prótese Total, da
Faculdade de Odontologia da Universidade de São Paulo.
O critério utilizado para a seleção dos pacientes foi baseado
nas seguintes caracterlsticas: bom estado de saúde, receptividade ao
tratamento e facilidade na execução dos movimentos mandibulares de
lateralidade e protusão.
4.1 Material de consumo, instrumentais e aparelhos
4.1.1 Materiais de consumo
- Placa de godiva de alta temperatura de plasticidade
"Godibar"
- Bastão de godiva de baixa temperatura de plasticidade
"Kerr"
- Pasta zincoeugenólica "Lysanda"
- Gesso comum "Mossoró S.A."
- Gesso pedra "Herodenr
18
- Gesso pedra especial "Vei-Mix"
- Mistura abrasiva composta de gesso comum e pó de
"carborundum" n~ 60 na proporçao de 4:1
-Isolante de gesso "Cei-Lac" da "S.S.White"
- Vaselina sólida
- Resina acrilica incolor quimicamente ativada "Clássico"
- Resina acrílica rosa termicamente ativada "Clássico"
- Cera de baixa fusão "Excelsior"
- Cera rosa n~ 7 "Clássico"
- Cera azul "Kerr"
-Tiras de lixa
- Discos de "carborundum" montado no mandril
- Lãminas de acetato
- 40 bocas de 28 dentes de resina acrilica "Clássico"
- Lápis cópia e lápis comum
- Papel de articulaçao Detecto
4.1.2 Instrumentais
-Jogo de moldeiras de estoque "T.T."
- Espátula "Le Cron"
-Espátula n~ 7,31 e 36
- Espátulas para gesso
-Instrumento para abrir canaletas "T.T."
- Lamparinae álcool
- Lamparina tipo Hanau
19
- Placa de vidro
- Gral de borracha
- Pote Dappen
- Pote para resina acrílica
- Mandril para tiras de lixa
- Pedras para resina acrílica
- Compasso de Willis
-Grampos
- Faca para gesso
-Pincéis n~ 4 e 14
- Régua milimetrada de 20 cm
-Transferidor
- Pinça clínica
- Espelho clínico
- Paqulmetro
4.1.3 Aparelhos
- Plastificador de godiva
-Articulador totalmente ajustável "T.T."
-Arco facial T.T.
- Dispositivo extra-oral de registro de relação central
-Vibrador
- Recortador de gesso
- Motor de bancada
20
4.2 Método
A pequisa foi realizada numa das fases intermediárias da
confecção das próteses totais bi-maxilares, ou seja, após a montagem dos
modelos de trabalho no articulador. Sendo assim, serão descritos
suscintamente os passos executados até a referida fase e, com maiores
detalhes, a fase referente à presente pesquisa. Todos os procedimentos
clínicos e laboratoriais da confecção das próteses foram realizadas de
acordo com a técnica preconizadas por TAMAKI24 {1983), TAMAKI;
TAMAK123 {1980).
4.2.1 Moldagens anatómicas
As moldagens anatómicas foram executadas com moldeiras
de estoque T.T., selecionadas de acordo com o tamanho da boca e o
material de moldagem utilizado foi a godiva de alta fusão. Os moldes
obtidos foram preenchidos com gesso comum, obtendo-se os modelos
anatómicos, onde foram delimitadas as áreas chapeáveis e confeccionadas
as moldeiras individuais em resina acrilica incolor, quimicamente ativada.
4.2.2 Moldagens funcionais
As moldeiras individuais foram ajustadas à boca do paciente
de acordo com a área chapeável.
As moldagens funcionais foram realizadas e os moldes
foram preenchidos com gesso pedra especial "Velmix" na área chapeável e
21
as bases dos modelos de trabalho foram completadas com gesso pedra
"Herodent", sobre os quais foram confeccionados as bases experimentais.
4.2.3 Planos de cara
A determinação da dimensão vertical foi feita através da
técnica indireta descrita a seguir: foi obtido o relaxamento dos músculos
elevadores e abaixadores da mandlbula; com o compasso de Willis foi
medido a distância entre a base do nariz e o menta, registrando-se assim a
dimensão vertical de repouso (D.V.R.). Do valor achado, foi subtraído 3mm,
que corresponde ao espaço funcional de pronúncia (E.F.P.), obtendo-se
então a dimensão vertical de oclusão (D.V.O.).
Em seguida, foram confeccionados os planos de cera com
base na D.V.O., que posteriormente foi reavaliada, considerando-se os
fatores estética e fonética.
4.2.4 Determinação da Curva da Compensação pela Técnica da
Patenson
Nas superfícies oclusais dos planos de cera superiores e
inferiores foram escavadas canaletas de 6mm de largura por 6mm de
profundidade, que foram preenchidas com material abrasivo (mistura de
gesso comum e pó de "carborundum"), deixando-se um excesso de 2mm de
espessura em toda a extensão da superfície oclusal. Após a cristalização do
material abrasivo e, estando as superfícies oclusais dos planos de cera
contactando entre si em toda a sua extensão, foi solicitado ao paciente que
22
realizasse movimentos de propulsão e lateralidade para ambos os lados,
desgastando assim o material abrasivo até atingir a D.V.O. previamente
estabelecida.
Com esse desgaste, a curva de compensação arbitrária,
estabelecida durante a confecção dos planos de cera, foi individualizada
fisiologicamente pelo paciente.
4.2.5 Detenninação das posições de Relação Central (R.C.) e oclusão,
montagem dos modelos e programação do articulador T.T.
A posição de R.C. foi detennínada através do método do
arco gótico de Gysí e a da oclusao, através da técnica de House.
Foi utilizado um dispositivo extra-oral que consta de uma
plataforma, que foi fixada no plano de cera inferior e uma pua registradora,
fixada no plano de cera superior. A platafonna foi recoberta com uma fina
camada de cera azul e os planos de oríentaçiio foram levados à boca do
paciente. Com os movimentos mandibulares de propulsiio, retrusiio e
lateralidade de ambos os lados foi obtido o traçado do arco gótico, sendo
que, quando a pua se localizava no vértice de tal arco, a mandíbula estava
na posição de relação e oclusão central.
No mesmo dispositivo extra-oral foi detennínada a posição
de oclusão. Ao paciente foi solicitado a realização dos movimentos de
abertura e fechamento em pequena amplitude, sendo considerada a posição
de oclusão aquela onde ocorreram fechamentos mais freqUentes. Em
23
seguida, os planos de orientação foram imobilizados com grampo, com a
pua registradora localizada na posição de oclusão.
Os pontos condilares foram marcados no paciente a 12mm
do tragus sobre a linha tragus/canto do olho e o ponto anterior em um ponto
eqüidistante da asa do nariz/linha bi-pupilar. O arco facial foi posicionado
sobre esses pontos e imobilizado junto ao dispositivo extra-oral fixado nos
planos de orientação. A seguir o conjunto de planos de orientação e arco
facial é retirado do paciente e transferido para o articulador (Figura 1 ).
Figura 1 - Planos de orientação fixados no arco facial
O articulador foi preparado, previamente, nos seguintes
pontos para receber o arco facial : a distância intercondilar regulado em
distância intercondilar interna, os dispositivos condilares regulados em 30°,
24
os ângulos de Bennett e de Fischer em 0°, o ângulo da plataforma incisai
em 30° e o pino incisai regulado para manter paralelos os ramos do
aparelho.
O arco facial foi posicionado com muito cuidado . sobre o
articulador, preservando toda particularidade individual do paciente. Os
modelos foram adaptados nas bases de prova onde foram imobilizados com
o
cera rosa n- 7 fundida. A fixação dos modelos no articulador foi realizada
com cuidado, observando com rigor as técnicas e o material indicado para
essa finalidade. Após a presa do gesso de fixação dos modelos, o arco
facial foi removido e o articulador foi programado.
A programação do articulador foi realizada através da curva
de compensação individualizada pelo desgaste de Paterson. As guias
condílicas e incisai foram ajustadas com base no movimento de propulsão e
os ângulos de Bennett e Fischer, com base no movimento de lateralidade.
Em seguida, o gráfico do arco gótico e a posição de oclusão foram
transferidos para a plataforma incisai.
Após registrar no articulador totalmente ajustável "T.T.", as
medidas obtidas no paciente, passamos a anotar os dados com relação à
posição dos modelos nos planos: sagital, frontal e horizontal (Figura 2).
25
Figura 2- Modelos montados no articulador T.T.
Os pontos de referência considerados para mensurações
foram: na região da tuberosidade, a parte mais alta em relação à crista do
rebordo alveolar e na região anterior, a papila incisiva, também foi traçada a
linha mediana sobre a rafe mediana (Figura 3).
26
Figura 3 - Pontos de referência no modelo
As referências anatômicas do articulador T. T. foram o ramo
superior e eixo condilar.
As mensurações foram feitas da seguinte forma: no ponto
mais alto da tuberosidade do modelo de trabalho, foi traçado uma reta entre
os dois pontos posteriores até as laterais do modelo. Assim sendo, temos a
referência do ponto que devemos medir no plano oclusal após o desgaste
de Paterson, tanto do lado esquerdo como do lado direito (Figura 4).
27
Figura 4 - Pontos de referência para mensurações com planos de cera
Desta maneira pudemos verificar a inclinação do plano
oclusal, se estava ascendente, horizontal ou descendente, levando em
consideração a região da papila incisiva como constante do plano oclusal,
isto é, as inclinações eram positivas, igual a zero ou negativas. Essas
mensurações foram feitas com paquímetro, sendo que o transferidor foi
usado para determinar as medidas angulares. (Figura 5)
Figura 5 - Mensuração da inclinaçãoântero-posterior do plano oclusal com paquímetro
Para medirmos os desvios para esquerda ou para direita na
região posterior foi considerado como ponto de referência no modelo a linha
ou rafe mediana, que foi traçada até a parte posterior do modelo. A
mensuração também foi feita com paquímetro e transferidor (Figura 6).
Figura 6 - Pontos de referência com desvio na região posterior do modelo
Para determinarmos o paralelismo do plano de orientação
com o ramo superior foi mensurado na região de tuberosidade e com o
auxílio do paquímetro comparou-se as distâncias do ponto vestíbulo oclusal
do plano de cera com o ramo superior (Figura 5).
Sendo assim no plano sagital observamos se o plano
oclusal era ascendente, horizontal ou descendente. No plano frontal
observamos se os planos bi-pupilar, bi-comissura labial em relação ao eixo
condilar estavam inclinados para esquerda, direita ou paralelos. No plano
horizontal verificamos se a rafe ou linha mediana era coincidente com a
linha média do articulador, paralelo com desvio para esquerda ou para
direita (Figura 6).
5. ANÁLISE DOS RESULTADOS
Na Tabela 5.1, estão dados colhidos dos pacientes que têm
por finalidade, verificar a posição do modelo de trabalho, montado no
articulador totalmente ajustável TT, por meio de arco facial, respeitando
toda assimetria do paciente e comparando com a posição simétrica.
Na Tabela 5.2, estão os dados comparativos do paralelismo
entre a linha bi-pupilar, bi-comissura e o eixo bi-condilar nos 40 pacientes
que mostraram 30% de paralelismo; 37,5% de inclinação para o lado direito,
com intensidade de 4,6 graus e 32,5% de inclinação para esquerda com
intensidade de 4,23 graus.
Estes dados demonstram que comparando o plano oclusal
das próteses totais em relação ao eixo de rotação das próteses que era o
eixo bi-condilar, cerca de 1/3 deles estavam paralelos e cerca de 2/3 deles
estavam inclinados, ora para o lado esquerdo, ora para o lado direito.
Depreende-se dos dados que os rebordos alveolares de extrema
reabsorção podem influenciar na estabilidade das próteses.
Tabela 5.1 Dados obtidos dos 40 pacientes pesquisados
Relação Central Bi-pupilar Antero-posterior
X X X
Pac. Oclusão Central Comissura Relação
Articular
I 11 III E /1 D E D
1 X 3 10 10
2 X X 10 10
3 X 2 8 10
4 X X 30 20
5 X 5 8 5
6 X X 10 10
7 X 6 7 7
8 X 6 10 10
9 X X 8 10
10 X X o o
11 X 5 10 8
12 X 4 30 10
13 X 3 20 20
14 X 5 10 8
15 X 5 15 10
16 X X 18 13
17 X 3 10 10
18 X 3 10 5
19 X 5 10 17
20 X 4 5 5
Unha Mediana do Articulador
X
Linha Mediana do Modelo
Esauerda Coinc.
p./ E /1 p/ D. p./ E
3
5
0,6
0,8
4
X
5
3
8
5
5
10
0,7
5
5
5
4
Direita
/1
0,4
p./ D
5
5
cont.
w -
RelaçAo Central Si-pupilar Antero-posterior
X X X
Pac. Oclusão Central Comissura Relação
Articular
I 11 III E 11 D E D
21 X 5 5 o
22 X 5 -5 -5
23 X 5 8 o
24 X 2 5 5
25 X X 10 20
26 X X 10 10
27 X 3 10 10
28 X 7 -5 o
29 X X 5 o
30 X X 5 o
31 X 5 20 20
32 X 5 10 5
33 X 5 20 15
34 X 5 20 15
35 X 5 30 18
36 X 3 8 8
37 X 5 10 10
38 X 5 15 10
39 X X 5 5
40 X X 10 10
Linha Mediana do Articulador
X
Linha Mediana do Modelo
Esauerda Coinc.
p./ E 11 pi D. p./ E
3
X
5
2
X
5
X
5
10
0,3
4
0,5
5
0,2
3
5
6
Direita
11
cont.
p./D
10
5
5
w
N
33
Tabela 5.2 Paralelismo entre eixo bi-condilar, bi-pupilar e bi-comissura
em 40 pacientes
N2 % Inclinação para a Paralelo lnctinação para a
de esquerda, direita,
pacientes angulagem média angulagem média
13 32,5 4,23
12 30,0 X
15 37,5 4,6
Na Tabela 5.3, estão os dados referentes aos estudos de
inclinação do modelo superior, no sentido ãntero-posterior, sendo o lado
esquerdo comparado com o plano de referência horizontal, constituído pelos
pontos condilares e ponto de referência posterior do modelo. Os resultados
encontrados foram: em 92,5% dos casos, os planos apresentaram-se
ascendentes (positivos), com inclinação média posterior de 12,08 graus; em
2,5% dos casos foram coincidentes, portanto horizontais e em 5,0% dos
casos apresentaram-se descendentes (negativos) com inclinação média de
5 graus.
Tabela 5.3 Inclinação do modelo superior no sentido ãntero-posterior,
lado esquerdo, média de 40 pacientes
N2
de % lado esouerdo - araus
pacientes positivos zero negativos
37 92,5 12,08
1 2,5 X
2 5,0 5
34
Na Tabela 5.4, estão os dados correspondentes ao lado
direito da avaliação da inclinação do plano de orientação, com o plano de
referência. Os valores encontrados foram: em 82,5% dos casos, a
orientação era ascendente, com inclinação média de 10,37 graus; em 15%
dos casos, foram coincidentes, portanto, horizontais e em 2,5% dos casos
foram descendentes com inclinação média de menos 5 graus.
Tabela 5.4 Inclinação do modelo superior no sentido ãntero-posterior,
lado direito, média de 40 pacientes
N2
de % lado direito - araus
oaclentes oositivos zero neaativos
33 82,5 10,37
6 15,0 X
1 2,5 5
A Tabela 5.5, mostra o estudo comparativo entre os planos
de orientação, lados direita e esquerda e os três tipos de posicionamentos
encontrados, ascendentes (positivos), horizontal (zero) e descendentes
(negativos).
35
Tabela 5.5 Plano oclusal posterior em relação ao plano de referência
anatõmico estudado em 40 pacientes
Nll
de Ascendentes Horizontal Descendentes
pacientes
E=D Er:
1
o E=D ~~~-~ 7t.~ E=D E 1~1D (+) (0) 01· 01+ 1-l
15 15
(375%)
17 17
(42,5%)
1 1
2.51
5 1 4
(2,5%)
{10,0%)
2 1 1
25%1 (2,5%1
No grupo de posicionamento ascendente (positivo),
encontramos 37,5% com lados direito e esquerdo paralelos entre si, mas
nao ao ramo superior do articulador e 42,5% com lados direitos e esquerdos
não paralelos entre si e tampouco ao ramo superior do articulador.
No grupo de posicionamento horizontal (zero), encontramos
2,5% com lados direitos e esquerdos paralelos entre si e paralelos ao ramo
superior do articulador. 2,5% com lados direito e esquerdo não paralelos
entre si, mas com um dos lados paralelo ao ramo superior do articulador
(um lado zero e outro negativo) e 10% com lados direito e esquerdo nao
paralelos entre si, mas com um dos lados paralelos ao ramo superior do
articulador (um lado zero e outro lado positivo).
No grupo de posicionamento descendente (negativo)
encontramos 2,5% com lados direito e esquerdo paralelos entre si, mas não
36
ao ramo superior do articulador e 2,5% com lados direito e esquerdo não
paralelos entre si e tampouco ao ramo superior do articulador.
Na Tabela 5.6, estão os dados referentes aos estudos de
posicionamento dos modelos superiores, considerando as assimetrias e
comparados com a linha mediana do articulador. Encontramos neste estudo
três grupos: modelos deslocados para o lado esquerdo, deslocados para o
lado direito e coincidentes com a linha mediana.
Tabela 5.6 Posição dos modelos superiores no articulador montado
com arco-facial, estudado em 40 pacientes tendo como
referência a linha mediana
N" Deslocado para esquerda Coincidentes Deslocado para direita
de paralelo desvio para paralelo desvio para
pacientes mim E D E ~) (') (') mim (')
6 (15%) 0,51
11(27,5%) 4,1
13(32,5%) 5,4
4 (10%) X
1(2,5%) 0,4
0(0,0%) X
5(12,5%) 6,0
No primeiro grupo, com os modelos deslocados para o lado
esquerdo, encontramos três diferentes posicionamentos: a) 15% dos
modelos posícionaramwse paralelamente a linha mediana, com distância
média de 0,51mm; b) 27,5% dos modelos estavam desviados para o lado
37
esquerdo, com média de 4,1 graus de inclinaçao e c) 32,5% dos modelos
estavam desviados para o lado direito, com média de 5,4 graus de
inclinaçao.
No segundo grupo, encontramos 10% de casos que os
modelos posicionaram-se exatamente na linha mediana do articulador,
portanto as linhas medianas do modelo e do articulador coincidiram.
No terceiro grupo, comos modelos deslocados para o lado
direito, encontramos: a) 2,5% dos casos em posiçao de paralelismo com a
linha mediana do articulador, com afastamento médio de 0,4mm; b) nenhum
caso de desvio para o lado esquerdo e c) 12,5% dos casos de desvio para o
lado direito, com média 6 graus de inclinação.
A Tabela 5.7, mostra a porcentagem dos pacientes,
segundo os tipos de oclusão. Encontramos 22,5% pertencentes ao primeiro
grupo; 22,5% ao segundo grupo e 55% ao terceiro grupo.
Tabela 5.7 Tipo de oclusão encontrado em 40 pacientes atendidos
TIDO de oclusao N!!decasos %
1Q grupo- RC = OC 09 22,5
2Q grupo - RC +-> OC 09 22,5
J!! grupo - RC * OC 22 55
Os dados da Tabela 5.3, mostram que a porcentagem de
modelos em situações de ascendência é um pouco maior do que
38
normalmente se crê e por outro lado a posição de horizontalidade é um
pouco menor do que pensa existir. Os dados da Tabela 5.4, parecem
coincidir com os dados já conhecidos.
Os dados da Tabela 5.5 demonstram que, as extremidades
do plano de orientação não se apresentam no mesmo nlvel em relação ao
plano de referência anatômica.
Os dados da Tabela 5.6 comprovam que, se trabalharmos
com base na simetria, isto é, usando articuladores que não têm
possibilidade de computar as assimetrias do paciente, estaremos acertando
quanto à disposição dos modelos de trabalho no aparelho, em somente 10%
dos pacientes.
6. CONCLUSÕES
Com base na pesquisa realizada, levando-se em
consideração a assimetria facial, em comparação com a posição de
simetria, podemos concluir que os modelos de trabalho montados no
articulador apresentaram-se:
1. Em relação ao plano sagital, os modelos apresentaram-se
em três posições: ascendentes, horizontais e descendentes. Nas duas
primeiras posições, ascendentes e horizontais, as assimetrias foram
maiores (42,5% ascendentes e 12,5% horizontais) e na situação
descendente houve igualdade entre as posições assimétrica e simétrica.
2. Em relação ao plano frontal encontramos 30% de simetria
e 70% de assimetria (32,5% de deslocamento para a esquerda e 37,5% de
deslocamento para a direita).
3. Em relação ao plano horizontal, encontramos 10% de
simetria e 90% de assimetria (75% de deslocamento para a esquerda e 15%
de deslocamento para a direita).
REFERÊNCIAS BIBLIOGRÁFICAS'
1. ACADEMY OF DENTURE PROSTHETICS Principies, concepts, and
practices in prosthodontics. J Prosthet Dent, v.19, p.180, 1968.
2. BAILEY,J.O.; NOWLIN,T.P. Evaluation of lhe third poinl of reference for
mounling maxillary casts on lhe Hanau articulator. J Prosthet Dent,
v.5, n.2, p.199-20, Feb. 1984.
3. BALKWILL, F.H. The besl form and arrangemenl of artificial leeth for
maslication. Trans Odont Soe Gr Brit, v.1, n.66-67. p.133-158, 1865.
4. CHRISTIANSEN,R. L. Ralionale of lhe face bow in maxillary cast
mounling, J Prosthet Dent, v.9, n.3, p.88-398, May/June 1959.
5. CRADDOCK,F.W.; SYMMONS, H.F. Evalualion of lhe face bow. J
Prosthet Dent, v.5, n.2, p.633-842, Sept. 1952.
6. GOSKA,J.R.; CHRISTENSEN,L.V. Comparison of cast positions by
using four face bows. J Prosthet Dent,v.59, n.1, p.42-44, Jan. 1988.
• De acordo com NB-6023 da Associação Brasíleira de Normas Técnicas,
Abreviaturas utilizadas no INDEX TO DENTAL LITERA TURE (IDL) e INDEX MEDI CUS (IM).
41
7. GYSI, A. The problem of articulation. Dent Cosmos, v.52, n.1, p.1-19,
Jan. 1910.
8. HALL,R.E. An analysis of the work and ideas of investigators an authors
of relations and movements of the mandible. J Am Dent Assoe, v.16,
p.1642-1694 Sept. 1929.
9. HALL, R. E. The problem of the articulator (balanced occlusion). J Am
DentAss, n.21, p.446-462, Mar. 1934.
10. HANAU, R. Articulation defined, analysed and forrnulated. J Am Dent
Assoe, v.13, n.11, p.1694-1709, Dec. 1926.
11. LAURITZEN, A.G.; BODNER, G.H. Variations of arbitrary and true
hínge axis points. J Prosthet Dent, n.2, p.224-229, March/Apr.
1961.
12. LIKEMAN, P.R.; KOUDMANI, M.Z. An investigalion of lhe recommended
cast posilion for an average movement articulator. J Prol Stomat,
v.30, n.1, p. 267-274, Jul. 1980.
13. LOGAN,J.G. The indispensabíllíty of lhe Face Bow and lhe effect of a
short radius in full and partial dental construction. Dent Digest, v.32,
p.537-542, Aug. 1926.
14. McCOLLUM, B.B. Fundamentais involved in prescribing restorative
dental remedies. O Itens lnterest, v.64, p.641-648, Jul. 1939.
42
15. McCOLLUM, 8.8. Fundamentais involved in prescribing restorative
dental remedias. D Itens lnterest, v.61, n.7/12, p.724-736, Aug.
1939.
16. PITCHFORD, J.H. A reevaluation of the axis-orbital plane and the use
of orbitale in a face bow transfer record. J Prosthet Dent, v.66, n.3,
p.349-355, Sept. 1991.
17. SNOW, G.B. Articulation ln HALL, R. E An analysis of the works and
ideas of investigators an authors of relations and movements of lhe
mandible. J Am DentAssoc, v.16, p.1642-1694, Sept. 1929.
18. STANS8ERY, C.J. The furtility of the face bow. J Am Dent Assoe,
v.15, n.7/12, p.1467/1471, Aug. 1928.
19. STUART,C.E. Accuracy in measuring funcional dimensions and
relations in oral prosthesis. J Prosthet Dent, v.9, n.2, p.220-236,
marcJapr. 1959.
20. TAMAKI, N. Montagem dos modelos no articulador. Estudos da
posição dos modelos com base nos pontos de emergênciais do
eixo terminal de rotação e nos pontos condilares anatõmlcos.
São Paulo, 1987. 50p. Tese (Mestrado)- Faculdade de Odontologia
da Universidade de São Paulo.
21. TAMAKI,T.; TAMAKI, S.T. Montagem dos modelos no articulador T.T. e
sua programação. Parte I. Prótese Total: Programação com base na
43
curva de compensação individual. Rev Assoe Paul Cir Dent, v.32,
p.384-393, sept./out. 1978.
22. TAMAKI,T.; TAMAKI,S.T. Oclusão em Dentaduras Completas, Rev
Farm Odont, n.364, p.231-233, Jun. 1971.
23. TAMAKI, T.; TAMAKI, S.T. Prática de Laboratório - Dentaduras
completas. 2.ed. São Paulo: Sarvier, 1980, p.91.
24. TAMAKI, T. Dentaduras Completas. 4.ed. São Paulo: Sarvier, 1983.
p.252.
25. TAMAKI, T. Estudo comparativo de três técnicas de obtenção de
R.C. pelo arco gótico e de O.C. pelo método de abertura e
fechamento da boca. Bauru, 1964. 99p. Tese (Cátedra)
Faculdade de Odontologia de Bauru da Universidade de São Paulo.
26. TETERUCK,W.R. ANO LUNDEEN,H.C. The accuracy of an ear face
bow. J Prosthet Dent, v.16, n.6, p.1039-1046, Nov./Dec. 1966.
27. THOMAS, C.J. A classification of articulators. J Prosthet Dent, v.30,
n.1, p.11-14, July 1973.
28. THORP, E. R.; SMITH, D.E.; NICHOLLS, J.l. Evaluation of the use of a
face bow in complete denture occlusion. J Prosthet Dent, v.39, n.1,
p.S-15 Jan. 1978.
29. TRAPOZZANO, R.V. Laws of articulation. J Prosthet Dent, v.13, n.1,
p.34-44, Jan. Feb 1963.
44
30. WEINBERG, LA An evaluation of lhe face bow mounting. J Prosthet
Dent, v.11, n.1, p. 32-42, Jan.1961.
31. WEIGERT, FA Montagem dos modelos no articulador- com e sem
o concurso do arco facial. Sao Paulo, 1977. 57p. Tese (Mestrado)
- Faculdade de Odontologia da Universidade de Sao Paulo.
32. ZUCKERMAN, G.R. Practical considerations for using lhe face-bow for
complete denture prosthodontic. J Prosthet Dent, v.53, n.2, p.219-21,
Feb. 1985.
ABSTRACT
STUDY OF THE POSITION OF THE WORKING CAST
MOUNTED ON THE ARTICULATOR WITH HINGE BOW
MAKING USE OF THE FUNCTIONAL TECHNIQUE AS
RELATED TO THE SAGITTAL, FRONTAL ANO HORIZONTAL
PLANES
ln this investigation the author intended to evaluate the
position of the superior cast mounted on the articulator with hinge bow
making use of the functional technique in arder to notice lhe deviation of lhe
median fine as related to lhe sagittal, frontal and horizontal planes.
The research was undertaken based on lhe treatment
rendered to 40 complete edentulous patients from lhe Complete Dentures
Clinic of lhe School Dentistry of lhe University of São Paulo.
Posterior reference points to lhe hinge bowwere marked
12mm in front of lhe !ragus of lhe ear on a straight fine from lhe !ragus to lhe
comer of lhe eye. The anterior poinl was established lhe distance between
lhe bipupilar line and lhe ala of lhe nose.
During lhe transfers of lhe hinge bow from lhe patients to lhe
articulators no adjustments were made on lhe horizontal condyle rods to
compensate for lhe positions of lhe casts.
Measurements of possible deviations of lhe cast positions
were made through transferrer and Boley gauge taking into consideration
lhe points and planes of reference.
Results obtained were:
1. ln lhe sagittal plane lhe casts displayed three positions:
ascending, horizontal and descending. ln lhe first two of them, i.e.,
ascending and horizontal there were greater assymmetries (42,5% for lhe
ascending group and 12,5% for lhe horizontal group) where as for the
descending position there was likeness between lhe symmetric and
assymmetric positions.
2. ln lhe frontal plane results showed 30% of symmetric and
70% of assymmetry (32,5% with left deviation and 37,5% with right
deviation).
3. ln lhe horizontal plane results showed 10% of symmetry
and 90% of assymmetry (85% with left deviation and 15% with right
deviation).
Autorizo a reprodução pelos interessados.
Marcos Yasunóri Maekawa
São Paulo, 04 de novembro de 1996.
