Design de
Software
Diagrama de Classe

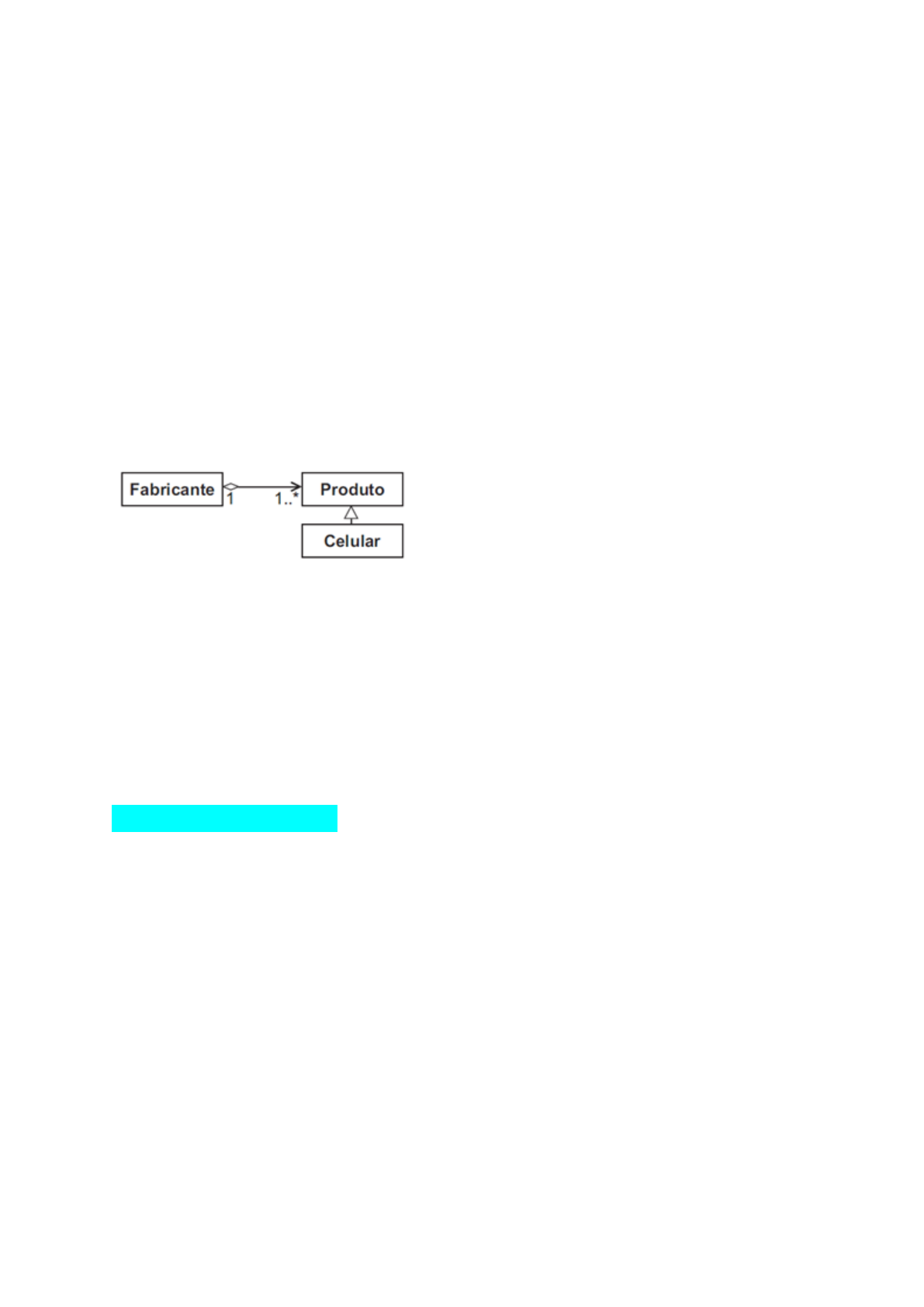

1- Observe o seguinte diagrama de classes
 Considerando que na relação entre o Fabricante e Produto podemos dizer
que o Produto é parte do Fabricante, mas que a exclusão de Produto não
acarretará na exclusão de Fabricante, marque a alternativa que indica este
tipo de representação.
RESPOSTA: Agregação
2- Observe o diagrama de classes abaixo:
https://aulas.descomplica.com.br/graduacao/ciencia-da-computacao/turma/design-de-software-3curs/aula/diagrama-de-classe-zv1iz
Fonte: autoral.
 Marque a alternativa que define a representação entre PRODUTO
e CELULAR.
RESPOSTA: Generalização
3- A imagem abaixo representa:
RESPOSTA: Composição entre um objeto “Venda” e um objeto “Item de
Venda”
4- A figura abaixo ilustra um tipo de associação entre uma classe Livro e
uma classe Livro_tecnico, escolhida para representar o tipo de ligação
entre as classes, em um determinado sistema.
RESPOSTA: Incorreta, pois deveria ter sido representada uma
generalização
5- A figura abaixo mostra um diagrama de classes UML desenvolvido para
um projeto em que ainda não se sabe em que linguagem será realizada a
implementação
Analisando as relações e multiplicidades
apresentadas marque a alternativa correta.
RESPOSTA: Há um erro na cardinalidade da associação entre ClasseA e
ClasseB, pois se trata de uma composição e, como tal, um objeto da
ClasseB só pode estar associado a um objeto da ClasseA
6- O diagrama de classe proposto na UML (Unified Modeling Language)
apresenta o conjunto de objetos através das Classes e, para estabelecer a
relação entre os objetos das classe são propostos vários tipos de
associação, cada um com um significado próprio.
 Marque a alternativa que define o tipo de associação correto em relação a
seu significado.
RESPOSTA: Em uma associação entre duas classes, a própria associação
pode ter atributos. Nesse caso, usa-se a classe de associação
