0 Pergunta 1
--
1 / 1

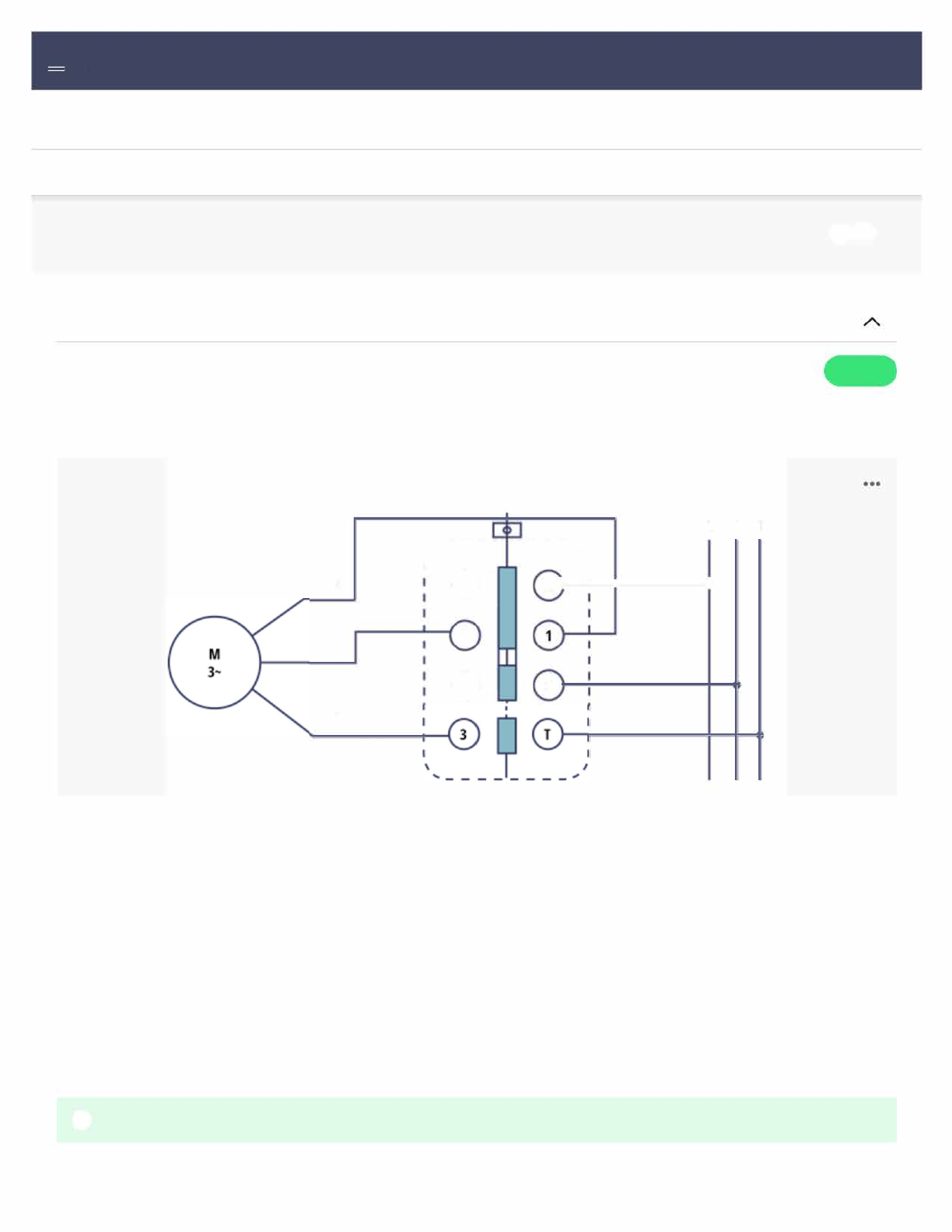

Analise a figura a seguir, na qual se apresenta o esquema de conexão da chave reversara, isto é, aquela que possibilita
fazer com que o motor gire em sentido horário e anti-horário.
1
2
3
I
1
,--------,
\
1
R S T
o
R _ ....... _______ _
2
o s
Fonte: OLIVEIRA, André Barros de Melo. Acionamentos e comandos elétricos: Teoria e Laboratório. 2. ed. Varginha:
CEFET-MG, 2012. (Adaptado)
Considerando a figura acima e o conteúdo estudado sobre a partida direta e dispositivos de acionamento, é correto afirmar
que as conexões que permitem fazer a reversão do sentido de rotação do motor podem ser feitas com:
Ocultar opções de resposta "
@ disjuntores
@ fusíveis protetores
@ botoeiras
Q reles de sequência de fase.
® chave de seleção manual
Resposta correta
0 Pergunta 2 1 / 1
De acordo com Franchi (2008), "os fusíveis devem ser especificados por classes de serviço, que são compostas de classe de
função e classe objeto, e são representadas por duas letras". A primeira leta é minúscula e representa a faixa de proteção.
Já a segunda, é maiúscula, e representa o tipo de objeto.
Fonte: FRANCHI, C. M. Acionamentos elétricos. 3. ed. São Paulo: Érica, 2008, p. 250.
Considerando essas informações e o conteúdo estudado, analise as classes de fusíveis a seguir e associe-as com suas
respetivas características.
1) al.
2)gM.
3) gR.
4) aB.
( ) Proteção total de semicondutores.
( ) Proteção parcial de cabos e linhas.
( ) Proteção parcial de instalações em condições pesadas.
( ) Proteção total de motores.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta "'
o 3, 1,4,2. Resposta correta
® 4,2,3, 1.
© 2,4, 1,3
® 1,3,2,4.
® 3,1,2,4.
0 Pergunta 3 1 / 1
Existem diversas configurações para o circuito de acionamento de um motor, elas consideram etapas importantes como o
seccionamento, a proteção e a manobra, sendo elas as principais etapas de uma sequência genérica de acionamento de
um motor.
Considerando essas informações e o conteúdo estudado sobre os circuitos de comando, analise os sistemas de
acionamento a seguir e associe-os com as suas respectivas características.
1) Seccionamento.
2) Proteção contra correntes de curto-circuito.
3) Proteção contra correntes de sobrecarga
4) Dispositivos de manobra.
() Serve para separar o motor do sistema. Essa etapa é útil para a manutenção e verificação do circuito e pode ser operada
apenas em condições sem carga.
() São aqueles que têm como objetivos ligar e desligar o motor de forma segura, evitando, assim, qualquer contato com o
operador.
() Tem como objetivo proteger os condutores do circuito terminal.
() Serve para proteger as bobinas do enrolamento do motor.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta ,..
@ 1,4,3,2.
o 1,4,2,3.
© 4,3,1,2.
® 2,4, 1,3
© 2, 1,3,4.
0 Pergunta 4
Resposta correta
1 / 1
O fusível é um dispositivo que tem como objetivo proteger o sistema das correntes de curto circuito. Na presença de um
curto, o fusível queima, abrindo o circuito, o que evita o fluxo de dita corrente. Existe uma variável chamada tempo de
fusão e, de acordo com ela, há um tipo de fusível que é adequado para os motores trifásicos e um tipo de fusível adequado
para os retificadores.
Considerando essas informações e o conteúdo estudado sobre os dispositivos usados para acionamentos, pode-se afirmar
que o tipo de fusível que aplicável a retificadores é chamado de:
Ocultar opções de resposta ,..
@ fusível NH.
@ fusível de alta capacidade.
@ fusível de faixa completa.
@ fusível tipo D.
O fusível ultrarrápido.
0 Pergunta 5
Resposta correta
1 / 1
Os tipos de relés comuns são os de sobrecarga, que têm como objetivo proteger o motor de sobrecorrentes. Existem,
também, os relés conhecidos como auxiliares, que servem para o controle, proteção e até mesmo alarme.
Considerando essas informações e o conteúdo estudado sobre dispositivos usados para os acionamentos, pode-se afirmar
que o tipo de relé usado como dispositivo de manobra para acionar um sinal apôs um intervalo tixo é o:
Ocultar opções de resposta ,.,
@ relé de sequência de fase.
O relé de tempo com retardo.
@ relé de tensão máxima e mínima.
@ relé de tempo estrela-triângulo.
© relé de falta de fase.
0 Pergunta 6
Resposta correta
1 / 1
A partida do motor de corrente contínua se realiza conectando resistências em serie com o circuito de armadura. Essas
resistências são retiradas aos poucos, conforme o motor desenvolve a sua tensão induzida e, portanto, atinge a velocidade
nominal.
Considerando essas informações e os conteúdos estudados sobre a partida de motor CC, pode-se afirmar que as
resistências se conectam ao motor para:
Ocultar opções de resposta ,.,
@ proteger o motor de curto circuito.
® substituir outros circuitos de proteção.
@ restringir a corrente de campo.
e restringir os valores muito altos de corrente de armadura.
© fazer com que o motor atinja a velocidade nominal mais rápido.
Resposta correta
0 Pergunta 7 1 / 1
Analise a figura a seguir, na qual se apresentam cinco botoeiras, que são de diferentes cores, de acordo com as normas.
Considerando a figura acima e os conteúdos estudados sobre dispositivos usados para os acionamentos, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
1. () A botoeira vermelha é usada para situações de emergência ou para desligar o processo.
li. () A botoeira verde se usa para iniciar o processo.
Ili. ( ) As botoeiras azul e branca se usam para sair de condições de perigo, sendo a branca para continuar e a azul para
reiniciar.
IV. ( ) A botoeira amarela se usa para diversos tipos de processos, não sendo os especificados para as outras cores
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta "
0 V,V,F,V.
® V,V,V,F.
© V,F,V,V.
G) V,V,F,F. Resposta correta
© F,F,V,V.
0 Pergunta 8 1 / 1
Analise a figura a seguir, que ilustra um circuito simples no qual consta de um contator de dois terminais (A e B) e quatro
contatos:
127 Vca K1
A
B
S1
13 23 33 41
Fonte: OLIVEIRA, André Barros de Melo. Acionamentos e comandos elétricos: Teoria e Laboratório. 2. ed. Varginha:
CEFET-MG, 2012. p. 129. (Adaptado)
Considerando a figura acima e o conteúdo estudado sobre os dispositivos usados para os acionamentos, é correto afirmar
que:
Ocultar opções de resposta "
@ a 51 se ativa após energizar o contatar, permite-se assim o fluxo de corrente
® a numeração foi escolhida de forma aleatória, portanto, é impreciso definir o que é certo ou errado.
@ o circuito está incompleto, pois falta um fusível em série com o contato 14.
e a numeração dos contatos segue o padrão definido pela norma. Resposta correta
© a numeração dos contatos NA está correta, mas a numeração do contato NF está incorreta
@ Pergunta 9 Crédito total dado 1 / 1
O motor de indução apresenta valores de corrente muito elevados na partida. As correntes têm valores de até dez vezes o
valor nominal, isto é, se, por exemplo, um motor de baixa potência tem 1A de corrente nominal (lnom), a corrente de
partida (lp) será de 1 OA. O valor da corrente de partida diminui conforme o motor atinge a velocidade nominal
Para garantir a estabilidade do sistema durante a partida do motor foram propostas algumas configurações para a partida
do motor. A partir dessas informações e dos conteúdos estudados sobre partida de motores CA, assinale V para a(s)
verdadeira(s) e F para a(s) falsa(s).
1. ( ) A partida compensadora tem como desvantagem a necessidade de uso de um transformador o que encarece os
custos.
li. ( ) A partida direta tem o menor custo de todasas configurações e pode ser usada em motores de qualquer potência.
Ili. ( ) O soft starter realiza a partida do motor realizando uma programação interna da lógica de qualquer outro método de
partida.
IV. ( ) A partida estrela-triângulo requer que o motor tenha pelo menos seis terminais.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta "
0 V,F,V,F.
® V,V,F,F.
© V,V,F,V.
® F,V,V,V.
o V,F,F,V. Resposta correta
0 Pergunta 1 O 1 / 1
Analise a figura a seguir, que representa a parte interna de um contatar de dois terminais:
A1 A2
1
3
5
Fonte: OLIVEIRA, André Barros de Melo. Acionamentos e comandos elétricos: Teoria e Laboratório. 2. ed. Varginha:
CEFET-MG, 2012. p. 120. (Adaptado)
Considerando essas informações e os conteúdos estudados sobre dispositivos usados para os acionamentos, analise as
afirmativas a seguir e assinale V para a(s) verdadeira(s) e F para a(s) falsa(s).
1. ( ) No contato normalmente fechado, o circuito está fechado (ou tem continuidade) antes do dispositivo ser acionado.
li. ( ) No contato normalmente aberto, o circuito está aberto antes do dispositivo ser acionado.
Ili. ( ) O dispositivo é acionado quando os terminais A 1 e A2 são curto-circuitados
IV. ( ) Uma vez que é o dispositivo é acionado, os três contados passam do estado de repouso ao estado contrário.
Agora, assinale a alternativa que apresenta a sequência correta:
Ocultar opções de resposta "
@ V,F,V,V.
® F,F,V,V.
© V,V,F,F.
® V,F,V,F.
o V,V,F,V. Resposta correta
