Engenharia Estrutural: Conceitos e Aplicações

Prévia do material em texto

Questão 1
Texto da questão
A área da engenharia estrutural proporciona para a sociedade diversos projetos de grande valor, incluindo edifícios, pontes, torres, dentre outros. Os componentes ou elementos que constituem uma estrutura podem ter diferentes formas ou formatos, dependendo de seus requisitos funcionais. Os membros estruturais podem ser classificados como vigas, pilares, pórticos, treliças, dentre outros.

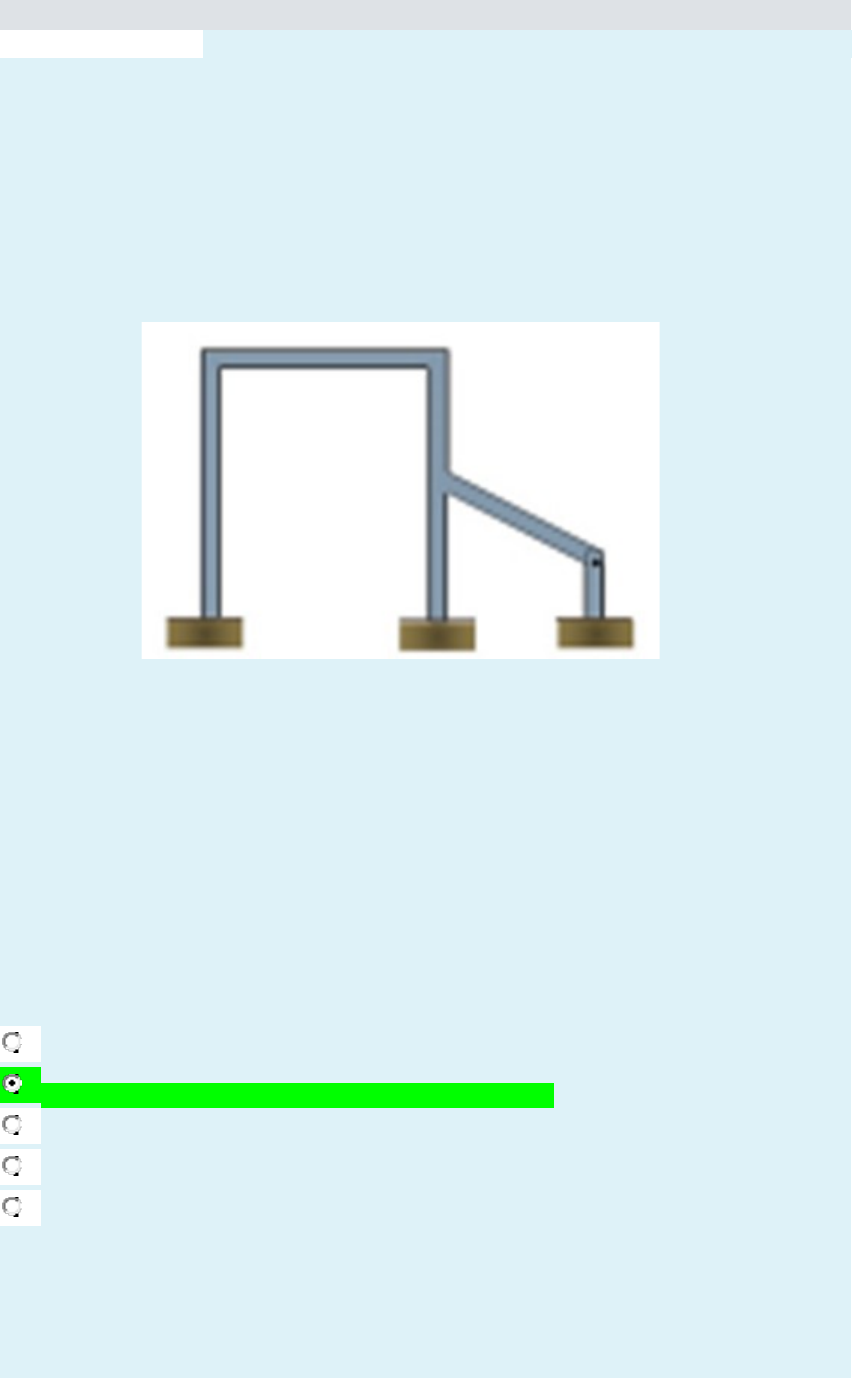

Figura 3 – Elemento estrutural metálico
Fonte: adaptada de Udoeyo [EX1] (2020, p. 83).

Sobre o elemento estrutural representado na figura, é correto afirmar que:
 [EX1]Olá, conteudista! Preciso que informe os dados bibliográficos completos (da mesma forma que colocamos na lista de referências) de Udoeyo (2020) para incluirmos aqui.
a. Trata-se de um exemplo de grelha tridimensional.
b. Trata-se de um exemplo de pórtico composto.
c. Trata-se de um exemplo de treliça.
d. Trata-se de um pilar vertical simples.
e. Trata-se de uma viga metálica simples.
Questão 2
Texto da questão
A viga representada na figura deve satisfazer as condições de equilíbrio estático, que requerem que a força e o momento resultante agindo sobre ela seja igual a zero. Atuando sobre a viga em equilíbrio, há três forças concentradas. Desconsidere o peso da viga.
Figura 2 – Viga engastada
Fonte: elaborada pelo autor (2022).

É correto afirmar que a força vertical Ay e o momento, de reação do apoio A, valem em módulo, respectivamente:
a. Ay = 45 N e MA=600 N.m
b. Ay = 70 N e MA=680 N.m
c. Ay = 60 N e MA=620 N.m
d. Ay = 70 N e MA=350 N.m
e. Ay = 60 N e MA=500 N.m
Questão 3
Texto da questão
A figura a seguir ilustra uma grelha tridimensional composta por quatro barras. Observa-se também a presença de três apoios. Atuam sobre esta grelha três cargas. A carga distribuída está sobre o trecho BC de comprimento 3m.
Figura 3 – Grelha tridimensional engastada
Fonte: Elaborada pelo autor (2022).
Pode-se afirmar que o somatório das forças externas verticais que atuam sobre esta grelha vale:
a. 7700 N.
b. 9300 N.
c. 800 N.
d. 6800 N.
e. 10500 N.
Questão 4
Texto da questão
As treliças são empregadas como substituição a elementos estruturais maciços, devido a diversas vantagens. Entre elas, podemos destacar:
a. Ser mais cara.
b. Possuir peso elevado.
c. Solicitar menos esforço de fundação.
d. Solicitar estruturas densas.
e. Não utilizar concreto.
Questão 5
Texto da questão
Sabemos que há de se ter conhecimento sobre tensões para o dimensionamento de estruturas. Em relação às cargas, para o dimensionamento de estruturas, é necessário o conhecimento de tensões:
a. Por meio de forças.
b. Máximas e mínimas.
c. Estruturadas.
d. Fixas.
e. Móveis.
Questão 6
Texto da questão
Uma grelha tridimensional engastada em “O” encontra-se ilustrada na figura abaixo. Sobre esta estrutura, atua um carregamento distribuído de 3000 N/m ao longo de um trecho de 4 metros e uma carga concentrada de 400 N.
Figura 2 – Grelha tridimensional engastada
Fonte: Elaborada pelo autor (2022).
É correto afirmar que a força de reação vertical Ay devido ao apoio “O” terá valor igual a:
a. 3400 N.
b. 12400 N.
c. 12000 N.
d. 16400 N.
e. 400 N.
Questão 7
Texto da questão
O pórtico biapoiado, representado na figura, encontra-se submetido a três cargas concentradas.
Observa-se que as cargas estão distribuídas de forma simétrica em relação aos apoios E e F.
Figura 2 – Pórtico biapoiado
Fonte: Adaptada de Udoeyo (2020, p. 76).
O valor da soma das reações verticais nos apoios E e F apresenta valor igual a:
a. 90 kN.
b. 180 kN.
c. 80 kN.
d. 10 kN.
e. 190 kN.
Questão 8
Texto da questão
Os diagramas são representações das intensidades de forças às quais as vigas estão sujeitas. O diagrama que representa uma carga variável de torção está demonstrado pelo diagrama:
a. De esforço cortante.
b. De momento fletor.
c. Nulo.
d. De esforço fletor.
e. De processo fletor.
Questão 9
Texto da questão
A viga Gerber é empregada quando há um grande vão separando os apoios. Desse modo, os dentes Gerber representam:
a. As cargas.
b. As estruturas.
c. As forças.
d. As reações de apoio.
e. O momento fletor.
Questão 10
Texto da questão
As cargas móveis podem ser determinadas por meio de normas. Nessas normas, elas também são conhecidas como:
a. Cargas estáticas.
b. Somente cargas móveis.
c. Cargas acidentais
d. Cargas de estrutura.
e. Cargas de fundação.
Questão 11
Texto da questão
As treliças podem ser classificadas quanto à sua estaticidade. Isso está relacionado ao número de barras, número de reações e à respectiva correlação com o número de:
a. Tensões.
b. Nós.
c. Compressões.
d. Flexões.
e. Fundações.
Questão 12
Texto da questão
Para a resolução de problemas envolvendo treliças, são utilizados dois métodos, sendo um deles o mais resumido e prático. Qual?
a. Método dos nós.
b. Método da adição.
c. Método da subtração.
d. Método das seções.
e. Método da simplificação.
Questão 13
Texto da questão
Uma força F, com valor de atua sobre a barra. O braço de alavanca é mostrado na figura, ou seja, distância da linha de ação da força até o ponto de apoio.
Figura 1 – Barra metálica submetida a uma força F e a um momento M.
Fonte: elaborada pelo autor (2022).
 O momento em relação ao apoio causado pela força F será de:
a. 2000 N.m
b. 20 N.m
c. 80 N.m
d. 3600 N.m
e. 36 N.m
Questão 14
Texto da questão
Quando a carga está em repouso, diz-se que estão em equilíbrio estático. Quando em movimento, as cargas são:
a. Variáveis.
b. Nulas.
c. Negativas.
d. Dinâmicas.
e. Simplificadas.
Questão 15
Texto da questão
O apoio tipo engastado pode exercer três reações. Ele limitará a translação da estrutura ao longo dos eixos X e Y e, também, a rotação do elemento apoiado. Portanto, este tipo de apoio poderá reagir com duas forças, uma vertical e outra horizontal e também, com um momento. A representação para um pórtico engastado encontra-se na figura, a seguir.
Figura 3 – Pórtico biapoiado
Fonte: Adaptada de Udoeyo (2020, p. 59).
Com relação às condições de determinação, indeterminação e instabilidade do pórtico representado na figura, é correto afirmar que:
a. Este pórtico é estaticamente determinado, pois 3m + r < 3j + c.
b. Este pórtico é estaticamente indeterminado.
c. Este pórtico é estaticamente instável.
d. Este pórtico é estaticamente determinado.
e. Este pórtico é estaticamente instável, pois  3m + r = 3j + c.
Questão 16
Texto da questão
Observe a grelha tridimensional engastada representada na figura abaixo. Há duas cargas com valores iguais a  atuando sobre a estrutura.
Figura 1 – Grelha tridimensional engastada
Fonte: Elaborada pelo autor (2022).
Os momentos gerados, em relação ao ponto A, pelas forças de  são, respectivamente, iguais a:
a. 6 kN.m (flexão), 12 kN.m (flexão) e 9 kN.m (torção).
b. 12 kN.m (flexão), 36 kN.m (flexão) e 18 kN.m (torção).
c. 6 kN.m (flexão), 18 kN.m (flexão) e 6 kN.m (torção).
d. 5 kN.m (flexão), 36 kN.m (flexão) e 9 kN.m (torção).
e. 8 kN.m (flexão), 18 kN.m (flexão) e 18 kN.m (torção).
Questão 17
Texto da questão
As vigas isostáticas possuem como característica o número de incógnitas igual ao número de reações de apoio. Essas incógnitas se referem a:
a. Cargas distribuídas nulas.
b. Forças nulas.
c. Solicitações de cargas.
d. Solicitações de apoio.
e. Solicitações estruturais.
Questão 18
Texto da questão
Representado na figura, temos um pórtico biapoiado com peso de 5000 N que encontra-se submetido a uma carga distribuída com valor igual a w= 300 N/m. A dimensão L possui valor igual a 4 metros. Observa-se que o carregamento está distribuído de forma simétrica em relação aos apoios A e B.
Figura 1 – Pórtico biapoiado
Fonte: Elaborado pelo autor (2022).
As reações verticais nos apoios A e B apresentam valores, respectivamente, iguais a:
a. 2650 N e 2650 N.
b. 3100 N e 3100 N.
c. 150 N e 150 N.
d. 2500 N e 2500 N.
e. 5000 N e 5000 N.
