SISTEMAS DE TRANSPORTE DE FLUIDOS Viscosidade de fluidos (V) ...............1/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________




VISCOSIDADE DE FLUIDOS (V)
FLUXO DE QUANTIDADE DE MOVIMENTO e TENSÕES DE CORTE

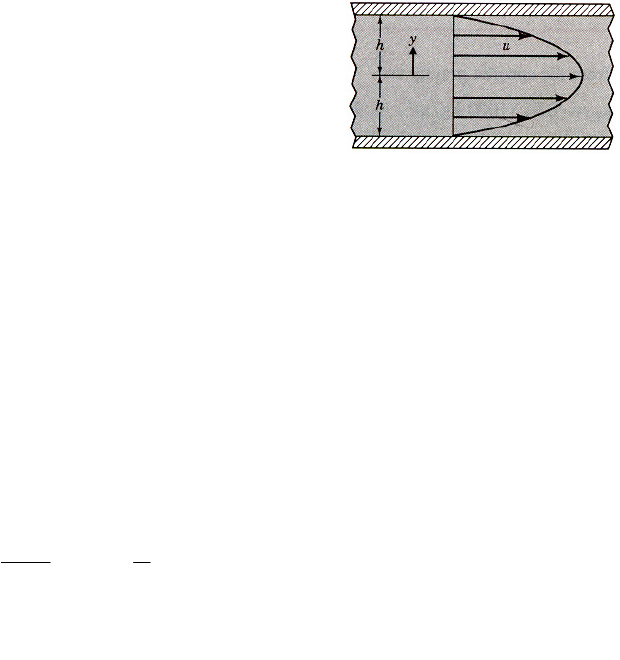

V1. Considere um fluido Newtoniano a escoar entre duas placas paralelas de profundidade W e à distância 2h
uma da outra.
O perfil de velocidades é:

 v = vmax(1-(y/h)
2)
 y – distância medida a partir da linha central

a) a tensão de corte que actua na placa inferior;
b) a tensão de corte que actua num plano paralelo às placas, à distância média entre elas;
c) trace o perfil das tensões de corte entre as duas placas.



V2. Como resultado das forças de corte no seu interior, a velocidade dum fluido (viscosidade = µ)
incompressível, em regime estacionário e fluxo laminar através de um tubo de secção recta circular, varia com a
distância ao eixo do tubo de acordo com a seguinte expressão:


a) Trace o perfil de velocidades ao longo do diâmetro do tubo e escreva as expressões que lhe dão a velocidade
máxima e mínima.
b) Obtenha uma expressão para calcular a força de corte exercida na parede por unidade de comprimento do tubo.
c) Trace o perfil das tensões de corte na tubagem em função de r.



V3. Um fluido Newtoniano com densidade igual a 0,92 e viscosidade cinemática de 4×10-4 m2/s escoa sobre uma
placa plana fixa. Na figura 4 mostra-se o perfil de velocidades perto da superfície. Determine o valor e a direcção
da tensão de corte desenvolvida na placa. Exprima a sua resposta em termos de U e δ.














−





∆
∆
=
2
2 1
4 R
r
R
L
p
vx
µ
R - raio do tubo
r - distância ao eixo
∆L – comprimento do tubo
∆p – perda de carga no comprimento ∆L
SISTEMAS DE TRANSPORTE DE FLUIDOS Viscosidade de fluidos (V) ...............2/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


superfície
fixa
Figura 4


V4. A viscosidade do sangue vai ser determinada medindo-se a tensão de corte, τ, e o gradiente da velocidade
(taxa de deformação ao corte), dv/dy, numa pequena amostra de sangue que foi testada num viscosímetro
adequado. Baseando-se nos dados da tabela que se segue determine se o sangue é um fluido Newtoniano ou
não-Newtoniano. Explique como chegou à sua resposta.

τ, N/m2 0,04 0,06 0,12 0,18 0,30 0,52 1,12 2,10
dv/dy, s-1 2,25 4,50 11,25 22,5 45,0 90,0 225 450


SISTEMAS DE TRANSPORTE DE FLUIDOS Definições….…………..1/1
(ano lectivo 2015/2016 = 2014/2015)


CAUDAIS, FLUXO, VELOCIDADE MÉDIA E Nº REYNOLDS (CFV)


CFV1. Através de um tubo de 0,15 m de diâmetro interno circula um óleo, cuja massa volúmica a 20ºC é
0,855 g/cm3, a um caudal de 1,4 litros/s (dm3/s).
Determinou-se a viscosidade do óleo a diferentes temperaturas e obtiveram-se os seguintes resultados:

T (ºC) µ (cp)
20 11,4
50 6,7
80 4,1
110 2,7
140 1,9

a) Determine o caudal mássico de óleo.
b) Determine a velocidade média de escoamento.
c) Calcule o número de Reynolds relativo ao escoamento do óleo nas condições indicadas, se o óleo estiver a 20ºC.
d) Se em vez de óleo tivesse água (ρ = 1000 kg/m3 e µ = 10-3 Pa.s) calcule o número de Reynolds relativo ao
escoamento nas condições indicadas e diga qual o regime de escoamento.
e) Considerando que a massa volúmica não varia sensivelmente com a temperatura, determine a temperatura
mínima a que deve fluir o óleo para que o faça em regime turbulento (Re > 4000)
f) Repita as alíneas b) e c), se o óleo circular numa outra tubagem, igualmente cilíndrica, com 5 cm de diâmetro.
 g) Repita as alíneas b) e c) se o óleo circular entre dois tubos com os seguintes diâmetros:
tubo interior - diâmetro interno = 0,115 m tubo exterior - diâmetro interno = 0,145 m
 diâmetro externo = 0,12 m diâmetro externo = 0,150 m


CFV2. Considere que numa determinada instalação circula água a um caudal de 0,015 kg/s. O circuito percorrido é
constituído por troços de tubagens de diferentes dimensões (ver tabela seguinte), em série. A tubagem é de aço comercial
(Sch 40).

 diâmetro nominal da tubagem, in diâmetro efectivo (interno), mm
A 1 1/2 40,89
B 1 26,64
C 2 52,5

Se a temperatura for constante, ao longo da secção considerada, e igual a 20ºC, determine o caudal volumétrico de água,
m3/h, a velocidade média de escoamento, m/s e o número de Reynolds em cada um dos troços da tubagem.
SISTEMAS DE TRANSPORTE DE FLUIDOS Número de Reynolds e perfis de velocidade (RP) .....1/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________



NÚMERO DE REYNOLDS E PERFIS DE VELOCIDADE (RP)


RP1. Numa tubagem com 0,2 m de diâmetro interno circula um fluido a 60°C e a 4 atm de pressão relativa.
Calcular o número de Reynolds nos seguintes casos (caudal mássico do fluido = 100 000 lb/h):
 a) água
 b) etanol
 c) ar
d) Calcular a velocidade média a que a água circula no tubo externo dum permutador de calor de tubos
concêntricos com as dimensões abaixo indicadas.
 Dados sobre o permutador
 Diâmetro interno do tubo interior = 40 mm
 Espessura do tubo interior = 2,5 mm
 Diâmetro interno do tubo exterior = 70 mm
 espessura do tubo exterior = 3 mm


RP2. Ao longo dum tubo de vidro de diâmetro igual a 63,5 mm circula leite a um caudal mássico de 0,605 kg/s.
O leite está à temperatura de 293 K e a sua massa volúmica e viscosidade àquela temperatura é 1030 kg/m3 e
2,12 cP, respectivamente. Calcule:
a) o número de Reynolds e diga se o fluxo é turbulento ou laminar;
b) o caudal volúmico para o qual Re = 2100 e a velocidade média correspondente.
(2.5.1 - C.J. Geankoplis)


RP3. Considere dois tubos lisos, B e C, com 0,11 m e 0,025 m de diâmetro, onde circula um óleo com densidade
relativa 0,87 e viscosidade 10 cp com um caudal de 1,61 kg/s e 0,803 kg/s, respectivamente. Sabendo que o perfil
de velocidades pode ser descrito pelas equações que se seguem:

Regime laminar →














−=
2
)( 1
R
r
vv máxlocal com )(.2 médiamáx vv =
Regime turbulento →
7/1
)( 




 −
=
R
rR
vv máxlocal com )(.264,1 médiamáx vv = para tubos lisos e Re ≅ 4000

represente graficamente o perfil de velocidades para estes tubos.


SISTEMAS DE TRANSPORTE DE FLUIDOS Número de Reynolds e perfis de velocidade (RP) .....2/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________




RP4. Observe com atenção os gráficos a seguir representados e que se referem ao fluxo de um fluido num tubo.



















a) Diga a que regime de escoamento se referem as curvas apresentadas no gráfico 1. Faça a interligação entre a
forma das curvas e as características de escoamento de cada um dos regimes.
b) Em que regime de escoamento é maior a razão
máxu
u
?
c) Sabendo que em regime turbulento o perfil de velocidades é dado por ( )ar/R1uu' máx −= , onde r é a
distância ao eixo do tubo e R o raio do tubo, determine os valores de a para Re = 20 000 e Re = 500 000 dizendo
a que perfil (A e B) corresponde cada um.
Nota:
( ) ( )aa ++
=
21
2
u
u
máx







Distância relativa ao centro do tubo
Gráfico 1 – Distribuição das velocidades do fluido
u' = velocidade local do fluido
umáx = velocidade máxima do fluido
Gráfico 2 - Relação entre u/umáx e o nº de Reynolds (Re)
u = velocidade média do fluido
umáx = velocidade máxima do fluido
D = diâmetro da conduta
ρ = massa volúmica do fluido
µ = viscosidade dinâmica do fluido
0
0,20
0,40
0,60
0,80
1,00
u’

u m
áx

 Duρ
µ
0,40
0,45
0,50
0,550,60
0,65
0,70
0,75
0,80
0,85
u
u m
áx

10 000 100 000 1 000 000 1000
0,35
1,0 1,0 0
SISTEMAS DE TRANSPORTE DE FLUIDOS Número de Reynolds e perfis de velocidade (RP) .....3/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________















−=
2
2max2 R
r
1vv
RP5. Considere o escoamento laminar, em estado estacionário, de um fluido incompressível e Newtoniano de
viscosidade µ. O fluido escoa através de uma conduta de secção circular com raio R, como se mostra na figura.







Na secção (1) o perfil de velocidades é uniforme, sendo a velocidade constante e igual a v1
Quando o fluido atinge a secção (2), o perfil de velocidades estabiliza, passando a ser parabólico e descrito pela
equação:


a) Diga, justificando, como se designa o comprimento do tubo L.
b) Deduza, a partir da integração do perfil de velocidades para a secção (2), a expressão que
relaciona o caudal de fluido que circula na conduta, Q, com vmáx2 e R
c) Determine a relação entre v1 e vmáx2.

RP6. Considere uma camada de líquido em queda ao longo de uma placa vertical (direcção z – ver figura). O
fluxo é laminar e portanto o perfil de velocidades obedece à expressão



onde δ é a espessura da camada de líquido, x é a distância da superfície livre do líquido a qualquer ponto da
camada de líquido e vz é a velocidade a uma distância x da superfície livre. Calcule:
a) a velocidade máxima;
b) derive a expressão para a velocidade média e relacione-a com vz máx.
(2.9 - C.J. Geankoplis)


RP7. Na tubagem representada na figura 2 circula ar a 23°C e 1 atm. Na zona larga da tubagem a velocidade do
ar, medida no eixo da mesma, vale 150 ft/min. Calcular o número de Reynolds na zona estreita.

φ = 0,03 m
φ = 0,005 m
Figura 2

δ
vz (x)
perfil de
velocidades
vz =














−
22
1
2 δµ
δρ xg
L
secção (1) secção (2)
SISTEMAS DE TRANSPORTE DE FLUIDOS Número de Reynolds e perfis de velocidade (RP) .....4/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços globais de massa……...1/2
(ano lectivo 2015/2016 = 2014/2015)



BALANÇOS GLOBAIS DE MASSA (BM)



BM1. Um óleo, com densidade relativa 0,87 e viscosidade 10 cp, é transportado através do sistema de tubos lisos indicado
na figura 1. Para o tubo A ∅A = 50 mm, para o tubo B ∅B = 110 mm e para os tubos C ∅C = 25 mm. O caudal de fluido
à entrada de A é 6,65 m
3
/h e nos dois tubos de secção C os caudais são iguais. Considere estado estacionário.
I - Calcule, para cada um dos tubos:
a) o caudal mássico;
b) a velocidade mássica (fluxo mássico);
c) a velocidade média.





BM2. Um hidrocarboneto líquido (ρmédio = 902 kg/m
3
) entra num sistema de fluxo simples, como o da figura, à velocidade
de 1,28 m/s. No processo o líquido é aquecido e à saída a densidade diminui para 875 kg/m
3
. As áreas das secções rectas
dos tubos à entrada e à saída são iguais a 4,33×10-3 e 5,62×10-3 m2, respectivamente. Calcule:
a) o caudal mássico à entrada e à saída do sistema;
b) a velocidade média e a velocidade mássica (fluxo) à saída.






BM3. Um tanque com diâmetro interno igual a D = 4 m e com água até ao nível de 2 m está a ser esvaziado através dum
tubo de d = 3 cm de diâmetro. A velocidade média da água à saída pode ser determinado pela expressão
v (média) =
( )4d/D1
gh2
−
 em que h á a altura de água no tanque.
a) Deduza uma expressão que lhe permita saber o nível h da água em função do tempo.
b) Quanto tempo será preciso para esvaziar metade do tanque?
c) Quanto tempo será preciso para esvaziar totalmente o tanque?
d) Se se quisesse que o tanque esvaziasse em 10 min qual deveria ser o diâmetro do tubo de saída?


B
C
C
A
Figura 1
q
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços globais de massa……...2/2
(ano lectivo 2015/2016 = 2014/2015)

BM4. Um tanque está a ser cheio com água (ρ = 1000 kg/m3) através de duas entradas com diâmetros
D1 = 2 cm e D2 = 7 cm (válvula de corte V fechada), conforme se mostra na figura que se segue. Inicialmente o tanque tem
500 kg de água, e sabe-se que a área da base do tanque é de 1,9 m
2
 e a respectiva altura é de 2 m.
a) Sabendo que as velocidades da água na entrada 1 e 2 são v1 = 0,8 m/s e v2 = 0,5 m/s, respectivamente, calcule o tempo
que o nível da água no tanque demora a transbordar.
b) Considere que nesse instante, em que a água atinge o topo do tanque, as entradas são fechadas e que se abre totalmente a
válvula de corte V. Sabendo que o diâmetro da tubagem de descarga é de 1 cm, determine o nível de líquido no tanque
decorridos 120 s, após a abertura da válvula.
(exame Fenómenos de Transporte I, Junho 2005)






BM5. O escoamento de água numa tubagem permite encher um tanque cilíndrico, como se mostra na figura que se segue.
Sabendo que inicialmente o tanque contém 30 cm de água, calcule o tempo que demora a encher a parte restante do tanque.
(exame Fenómenos de Transporte I, 1 Julho 2005)









BM6. Na figura 3, água é introduzida num tanque (D = 3 m), inicialmente vazio, à razão de 18m
3
/h. A água sai desse
tanque através de um tubo (d = 25 mm) e a um caudal que é função da altura da água no tanque.

a) Desprezando as perdas por atrito encontre a expressão que relaciona a
velocidade de saída com a altura da água no tanque.
Nota: esta alínea vai ser resolvida quando forem estudados balanços de
energia; para a resolução das alíneas seguintes, considere que a velocidade da
água à saída pode ser determinada aproximadamente pela lei de Torriceli
vmédia= 2gh, em que h é a altura de água no tanque.
b) Deduza a equação diferencial que relaciona a altura de fluido no tanque com o tempo.
c) Que altura deverá ter o tanque para não haver o perigo do fluido transbordar.
Figura 2
Figura 3
entrada 1
entrada 2
válvula V

v1 = 2,5 m/s v2 = 1,9 m/s
d = 12 cm
1 m
D = 75 cm
SISTEMAS DE TRANSPORTE DE FLUIDOS Estática de fluidos (EF) ............1/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________



ESTÁTICA DE FLUIDOS (EF)


EF1. Dada a pressão de 1 atm normalizada faça a conversão para:
a) altura em m de coluna de água a 4°C (m.c.a. ou mH2O);
b) altura em mm de coluna de Hg a 0°C (mmHg).
(2.2.3 - C.J. Geankoplis) Solução: a) 10,33 mH2O, b) 760 mmHg
conversões adicionais: 1 atm = 1,01325×105 Pa, 1 atm = 1,01325 bar, 1 psia (lbf/in
2) = 6894,76 Pa

EF2. Um manómetro (do tipo de Bourdon), colocado junto a um contador de água existente numa habitação,
indica o valor de 1,50 bar (pressão manométrica, relativa ou “gauge”). Qual o valor da pressão absoluta (ou
barométrica) da água em:
a) bar (solução: 2,51 bar)
b) atm (solução: 2,48 atm)
c) psia (lbf/in
2) (solução: 36,5 psia)
d) mmHg (solução: 1,88×103 mmHg)
e) mH2O (solução: 25,6 mH2O)


EF3. Considere a figura 1 onde o fluido A está em contacto com a atmosfera
(pressão atmosférica = 1020 mbar). Sabendo que a densidade do fluido A vale 0,98 e
a do B vale 1,3, determine a pressão na base da coluna.




EF4. Considere as figuras 2 e 3. Sabendo que o manómetro está aberto para a atmosfera (pressão atmosférica =
 1 atm) determine a pressão absoluta e manométrica do ar no topo da coluna.








0,
7
m

0,
5
m

A
B Figura 1
12
0
cm

20 cm
ar
ρ = 850 kg/m3
70 cm
Figura 2
35
 c
m

20 cm
ar
ρ = 850 kg/m3
70 cm
Figura 3
Medidores de pressão do tipo Bourdon
SISTEMAS DE TRANSPORTE DE FLUIDOS Estática de fluidos (EF) ............2/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________EF5. A figura que se segue mostra um reservatório fechado contendo um fluido cuja densidade relativa é igual a
0,8. Um manómetro em U com mercúrio ligado a esse reservatório indica um desnível de 0,08 m. Qual a pressão
manométrica existente em A?
(exame de F.Transferência 21.Fev.1992)
Solução: PA = 9,72x103 Pa






EF6. Para medir a queda (diferença) de pressão entre os pontos 1 e 2 numa conduta de água usa-se um
manómetro, diferencial, em U (ver figura que se segue). O fluido usado no manómetro é o mercúrio com uma
massa volúmica igual a 13,6 g/cm3. A diferença de altura do Hg nos dois ramos do manómetro, R, é igual a
32,7 cm. Calcule, em Pa e em m de coluna de água, a diferença de pressão entre os pontos 1 e 2.
(2.2.4 - C.J. Geankoplis)
Solução: P1-P2=4,040x104 N/m2
 P1-P2=4,122 mH2O





EF7. Calcule a pressão exercida no topo de uma coluna de ar com 33 ft (10,06 m) de altura, sendo a pressão na
base 1,013 bar (1013 mbar)e a temperatura 122°F (50ºC).
a) Use a expressão de fluidos incompressíveis (50ºC e P ≈ 1 atm ⇒ ρar = 1,096 kg/m
3).
b) Use a expressão de gases perfeitos.
c) Repita as alíneas anteriores considerando agora uma coluna com 1000 m de ar (para as condições da alínea a)
considere ρar ≅ 0,550 kg/m
3)
 Solução: a) 1,012 bar, b) 1,012 bar; c) 474 mbar e 352 mbar


EF8. Considere o manómetro inclinado representado na figura que se segue, em que a pressão em A é 0,8 psi
(5,52×103 Pa). O fluido nas tubagens A e B é água, e o fluido no manómetro tem densidade de 2,6. Quanto vale a
pressão em B?
PA
manómetro em U
com mercúrio
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE1 a BE7) ...............1/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________




BALANÇOS DE ENERGIA (BE) - excluindo cálculo específico do termo de perdas por atrito



BE1. A figura representa uma instalação em que água é bombada dum grande depósito, D0, para outros dois
grandes depósitos, D1 e D2, passando por dois permutadores de calor P1 e P2. Nestes permutadores a água é
aquecida desde 20ºC (temperatura no depósito D0) até determinada temperatura (nos depósitos D1 e D2).

P 1
P 2
C
D 1 D 2
D 0
25 m

 Dados: Depósitos abertos para a atmosfera
 Caudal bombado = 40 m3/h
 Energia fornecida pela bomba à água = 8500 W
 Perdas por atrito até C = 1089 W
 Perdas por atrito entre C e o depósito D1 = 1,7 kW
 Calor fornecido à água no permutador P1 = 255 kW
 Calor fornecido à água no permutador P2 = 103 kW
 cp (água) = 4187 J/kg.K
a) Determine os caudais mássicos que fluem para D1 e D2.
b) Determine a temperatura da água em D1 e D2.


BE2. Água a 60oF é retirada de um grande tanque por um tubo de diâmetro constante como se mostra na figura.
Determine a altura máxima, H, de maneira a que a água continue a escoar sem que ocorra cavitação. A saída do
tubo encontra-se 5 ft abaixo da base do tanque. A pressão atmosférica é 14,7 psia (1 bar).





SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE1 a BE7) ...............2/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


BE3. Considere o esquema mostrado na figura. Água, a 10ºC é aspirada de um tanque por uma bomba para ser
lançada para a atmosfera no ponto 2.





Trace num gráfico a variação da pressão em função do comprimento do tubo, desprezando as perdas de carga
devidas ao atrito

BE4. Água contida num grande reservatório é utilizada para gerar energia. Para isso faz-se descer a água através
duma conduta em direcção a uma turbina (diâmetro da conduta igual, antes e depois da turbina). Sabe-se que num
ponto da conduta, 89,5 m acima da turbina, a pressão é igual a 172,4 kPa e 5 m abaixo da turbina é 89,6 kPa. A
energia à saída da turbina é igual a 658 kW sendo a eficiência da turbina 0,89. O caudal de água é de 0,8 m3/s. A
massa volúmica da água é 1000 kg/m3. Calcule as perdas por fricção na tubagem em J/kg.


BE5. Água é bombada de um reservatório A para outro B, como indicado na figura. A bomba centrífuga utilizada
possui uma eficiência energética global de 65%.
Entre o tanque A e a entrada da bomba as perdas por atrito são equivalentes a 10 m de coluna de água. Entre a
saída da bomba e o tanque B estas perdas ascendem a 470 J/kg. O caudal circulante vale 55m3/h. A tubagem de
ligação tem 80 mm de diâmetro interno.
a) Determine a energia consumida pela bomba exprimindo-a em W.
b) Calcule a pressão à saída e à entrada da bomba, exprimindo-as em Pa e em metros de coluna de um fluido com
uma massa específica de 1600 kg/m3.












2
1
h
30 m
B
P = 4 atm
(absoluta)
4 m
A
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE1 a BE7) ...............3/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


BE6. Uma bomba centrífuga (ver figura) aspira água de um reservatório para uma
câmara spray (ponto S) onde a pressão relativa é 3 atm. O caudal é de 10 m3/hr, o
diâmetro interno da tubagem 0,05 m, equivalendo as perdas por atrito a 4 m de coluna
de um fluido com 700 kg/m3.
A bomba consome 3000 W, possuindo uma eficiência energética global de 40%.
Calcule a altura máxima a que pode ser colocada a câmara spray relativamente ao
nível de água no tanque. Considere que a viscosidade e a massa específica da água
valem 1 cpoise e 1000 kg/m3, respectivamente.

BE7. Usou-se, como recurso, uma bomba muito potente para transferir água (ρ = 1000 kg/m3, µ = 1 cpoise) do
tanque A para o tanque B. A potência consumida pela bomba é 3540 W (eficiência = 75%).
Para evitar aquecimento, uma parte da água é de novo recirculada para o tanque A a um caudal de 2,4 l/s,
passando por um permutador de calor (P).
a) Determine o caudal que sai do tanque A.
b) Considerando que o nível nos tanques se mantém constante, calcule a altura (z) a que se poderá colocar o
tanque B.








 Dados: Depósitos abertos para a atmosfera
 Perdas por atrito na tubagem tanque A–bomba-T = 34 m
 Perdas por atrito na tubagem T-permutador (P)-tanque A = 105 J/kg
 Perdas por atrito na tubagem T-tanque B = 47 kPa
 Perdas no permutador (P) = 1,37 m de coluna de um fluido com densidade 0,78

c) Considere que num dado instante a altura de água no tanque B.é de 1,7 m.
Supondo que se retira água do tanque B a um caudal constante Qs de 18 m
3
/h, calcule o tempo necessário para
esvaziar totalmente o tanque.
(Caso não tenha resolvido a alínea a) considere Qe = 15 m
3
/h).


1 m
9 m
3 m 1 m
z
A
P
T
≈
B
Tanque B : secção cilíndrica com diâmetro igual a 1,5 m
Qs
Qe B
S
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE8 a BE14) .............1/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


Figura 3
1
2

BALANÇOS DE ENERGIA (BE) - cálculo de perdas por atrito ao longo de uma tubagem, em expansões,
contracções, joelhos, válvulas e uniões (equação de Hagen-Poiseuille;
factor de atrito de Fanning - diagrama de Moody)


BE8. Considere o esquema mostrado na figura. Água, a 10ºC é aspirada de um tanque por uma bomba para ser
lançada para a atmosfera no ponto 2.



1 - Trace, no mesmo gráfico, o perfil aproximado das pressões entre 1 e 2, em função do comprimento da
tubagem, para as seguintes situações:
a) considere as perdas por atrito desprezáveis;
b) considere todas as perdas por atrito.
2 - Trace, no mesmo gráfico, o perfil aproximado da energia total (U) entre 1 e 2, em função do comprimento da
tubagem nos dois casos referidos em 1.

BE9. Considere a instalação, representadana figura 3, para transporte de água (a 10ºC) de um poço A até um
ponto de rega (C, velocidade = 1,39 m/s) e um reservatório de água quente a 60ºC (D, caudal = 4,32 m3/h). O
comprimento da tubagem desde o poço até T é 15 m. Todas as tubagens são em aço comercial.
Tubagens em aço comercial (sch 40) → tubo poço – T: diâmetro interno = 0,041 m (φ = 1 ”)
 tubo T – D: diâmetro interno = 0,027 m (φ = 1”)
Tubagem T-C → diâmetro interno = 0,027 m
 comprimento da tubagem = 10 m
 válvula de globo aberta
Propriedades físicas da água: ρ ≈ 994 kg/m3, µ ≈ 0,72×10-3 Pa.s, cp ≈ 4180 J/(kg.ºC)
a) Escolha a bomba que deverá instalar calculando a potência útil da bomba.
b) Calcule a potência consumida pela bomba se eficiência ≅ 60%.
c) Calcule a potência calorífica (J/s) fornecida no permutador de calor.









2
1 h
A
30 m
10 m
T C
D
permutador de calor
A
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE8 a BE14) .............2/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


BE10. As figuras 1 e 2 representam a associação dos tubos 1, 2 e 3 em série e em paralelo. Considerando um
fluido incompressível relacione, para os dois casos:
a) o caudal volúmico total estabelecido em A (QA) e B (QB) com os caudais Q1, Q2 e Q3 que passam através de
cada tubagem;
b) a perda de carga total, hLA→B, com as perdas hL1, h L2 e h L3 (despreze as perdas em acidentes).













BE11. Considere o sistema hidráulico representado na figura. Inicialmente, o caudal descarregado no tanque B
por intermédio da tubagem 1, com 5 cm de diâmetro interno, é de 19 m3/h. Para ter um aumento deste caudal de
30% liga-se ao sistema, a partir do ponto C, uma segunda tubagem (tubagem 2 indicada pelo tracejado).
Sabendo que a bomba instalada fornece à água uma energia equivalente a 40 m de um fluido com densidade igual
a 2, diga qual deverá ser o diâmetro da tubagem 2 a instalar.




Dados :
− tubagem 1 - liga o tanque A ao tanque B passando por V1
− tubagem 2 - liga o ponto C ao tanque B passando por V2
− V1 - válvula de globo 1/2 aberta
− comprimento equivalente da tubagem 2 (inclui perdas de carga localizadas) = 100 m
− desprezar perdas na contracção, expansão e no ponto C
− considerar f = 0,02 para as duas tubagens
(frequência de F.Tranferência Fev.1997)


Figura 1
Figura 2
75 m
50 m 7,5 m
A
B
C
V1
V2
SISTEMAS DE TRANSPORTE DE FLUIDOS Balanços de energia (BE8 a BE14) .............3/3
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


BE12. Água a 10°C é descarregada do reservatório A para
o reservatório B, como se mostra na figura, através de um
tubo com rugosidade, ε, igual a 0,26 mm, com 20 m de
comprimento e a uma taxa de Q = 0,002 m3/s. Determine
o diâmetro do tubo necessário.


BE13. Considere o sistema hidraúlico na figura. Duas bombas centrífugas, B1 e B2, que consomem 2800 W e
1900 W, respectivamente, e trabalham com uma eficiência de 75%, vão ser usadas para recircular água quente
através de um permutador de calor (P). Uma parte da água não chega a passar no permutador pois uma válvula V1
encontra-se parcialmente aberta. Sabendo que o caudal que deve passar no permutador é de 20 m3/h, calcule o
caudal à saída do reservatório (A).
Dados:
- propriedades físicas da água, ρágua = 1 g/cm
3, µágua = 1 cpoise
- tubagem em ferro galvanizado com 5 cm de diâmetro interno
- V1 válvula de globo parcialmente aberta
- V2 válvula de globo totalmente aberta
- cotovelos de 90º
- perdas de carga no permutador = 20 mH2O
- perdas de carga desprezáveis nos “tês”
(recurso F.Tranferência 27 Set.1995)


BE14. No sistema hidraúlico representado na figura, água ( ρ=1000 kg/m3; µ = 1 cp) circula em direcção ao
tanque mais elevado. A tubagem (material liso) tem 7,5 cm de diâmetro interior, existindo um joelho de 90º e
uma válvula, sendo também de considerar uma contracção súbita (tipo arestas vivas) na descarga de um
reservatório e uma expansão súbita na entrada do outro. Os níveis de água em cada um deles são constantes no
tempo, sendo 4 bar a pressão no tanque da esquerda, e 3.2 bar no tanque da direita.
a) Qual a queda de pressão na válvula (em bar) para que o
caudal seja 30 m3/h?
b) Verifique se é possível usar uma válvula de globo para este
efeito. Se não tiver resolvido a alínea anterior considere que a
queda de pressão na válvula deve ser 5000 Pa.
c) Considere agora que se aplica um medidor de Venturi na
tubagem, medidor este com 5 cm de diâmetro na sua garganta. Qual
a leitura de um manómetro em U com tetracloreto de carbono (ρ =
1,6 g/cm3) como fluido manométrico?
6,6 m
4 bar
A
3,2 bar
B
8 m
7 m
V1
V2
P
A
B2 B1
3 m
1 m
7 m 10 m
1 m
1 m
10 m 10 m
1 m
3 m
SISTEMAS DE TRANSPORTE DE FLUIDOS B. energia para fluidos compressíveis ............1/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________



BALANÇOS DE ENERGIA PARA FLUIDOS COMPRESSÍVEIS (FC)



FC1. Através de uma conduta horizontal em ferro forjado, com 5 cm de diâmetro interno, circula metano puro a
um caudal de 1400 kg/h. O gás entra à pressão de 6900 kN/m2 e à temperatura de 341 K e sai à pressão
atmosférica.
a) Qual a quantidade de calor que é necessário fornecer por hora para o escoamento ser isotérmico?
b) Determine o comprimento do tubo.
Nota: admite-se que o gás tem comportamento ideal e que a viscosidade do metano a 341 K é 0,012 cP
Solução: 8,4x107 J/h


FC2. Recobriu-se a conduta do problema anterior com um material isolante de modo a poder considerar o
escoamento adiabático (caudal mássico não se mantém igual ao do problema anterior).
a) Qual a temperatura de saída do metano?
b) Determine o caudal mássico que se estebelece.
Dado: capacidade calorífica do metano cp = 36,78 J/mol.K


FC3. Pretende-se calcular o caudal de descarga de ar para a atmosfera, proveniente dum reservatório que se
encontra à pressão manométrica de 1 MPa e 20°C. A descarga efectua-se através dum tubo em aço comercial com
diâmetro nominal 2" sch.40, 10 m de comprimento e três cotovelos de 90°. A entrada do tubo é de borda nivelada
e diferença de cotas desprezável. O processo realiza-se adiabaticamente.
Dados: a viscosidade à temperatura média do ar é de 0,0171 cp; PV´k = constante e kar ≅ γ = cp/cv = 1,4.


FC4. Deseja-se transportar 500 m3/h de etileno, medidos a 101.3 kN/m2 e 293 K, desde um tanque de
armazenamento até um depósito por uma conduta horizontal em aço comercial com 0,05 m de diâmetro interno e
um comprimento equivalente total de 800 m. O transporte efectua-se isotermicamente (293 K) e o etileno
comporta-se como gás ideal. Calcule:

a) a pressão a que é preciso comprimir o etileno no tanque para que a pressão de descarga no depósito seja de
490 kN/m2;
b) o caudal mássico máximo que é possível atingir com uma pressão a montante (P1) igual à da alínea anterior.
Dado: viscosidade do etileno a 293K = 1x10-5 kg/m.s
Solução: a) P1 = 6,54x10
5 N/m2 b) 0,24 kg/s
SISTEMAS DE TRANSPORTE DE FLUIDOS B. energia para fluidos compressíveis ............2/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________


FC5. É necessário enviar um caudal de 50 m3/s de metano, medido a 288 K e 101,3 kN/m2, ao longo de uma
tubagem com 0,001 de rugosidade relativa, 0,6 m de diâmetro e 3 km de comprimento, que liga um compressor a
uma unidade de processamento. Pretende-se descarregar o metano na fábrica a 288 K e 170 kN/m2.
Que pressão deve desenvolver o compressor de modo a atingir este caudal se o escoamento se processarisotermicamente?
Nota: viscosidade do metano a 288 K = 0,011 cp.
Solução: 4,85x105 N/m2


FC6. Monóxido de carbono a 10°C contido num reservatório é descarregado através de uma tubagem para um
tanque. As pressões mantêm-se constantes no reservatório e no tanque e são de 3 kgf/cm2 e 2 kgf/cm2,
respectivamente. A tubagem é de aço comercial com 20 cm de diâmetro interno e 600 m de comprimento
equivalente. Considere o monóxido de carbono como um gás perfeito e k ≅ γ = cp/cv ≅ 1,4
a) Calcule o caudal volumétrico, medido a 20°C e 1 atm.
b) Calcule a temperatura à entrada do tanque.
c) Verifique se o caudal máximo é atingido ou não.
Dados: considere a viscosidade à temperatura média do monóxido de carbono como sendo 0,0165 cp.
Solução: a) 3,3 m3/s b) 252 K c) caudal máximo não é atingido


FC7. Uma instalação de produção de amoníaco por síntese é alimentada com azoto a 300 K e 12 MN/m2, a um
caudal de 0,4 kg/s, através de um tubo de aço macio (comercial) com 25 mm de diâmetro interno.
Qual será a queda de pressão ao longo de 30 m de tubo se as paredes estiverem perfeitamente isoladas?
Dado: considere a viscosidade à temperatura média do amoníaco como sendo 0,02 cp.
Solução: ∆P = 6,64x104 Pa.







SISTEMAS DE TRANSPORTE DE FLUIDOS Medidores de caudal (MC) ...........1/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________



MEDIDORES DE CAUDAL PARA LÍQUIDOS E GASES (MC)



MC1. Para determinar o caudal de ar, a 298K e 1 atm, em escoamento numa conduta circular com 0,3 m de
diâmetro, dividiu-se a secção transversal em nove coroas circulares e um círculo interno, todos com a mesma
área. Foram feitas leituras com um tubo de Pitot ao longo do diâmetro vertical da conduta, nos pontos médios de
cada uma das zonas, tendo-se obtido as seguintes leituras no manómetro de água:

Distância ao centro (cm) 2,45 5,85 7,55 8,90 10,05 11,15 12,15 13,0 13,8 14,60
Leitura (mmH2O) 18,5 18,0 17,5 16,8 15,7 14,7 13,7 12,7 11,4 10,2

Determine o regime de escoamento e calcule o caudal mássico de ar em circulação.


MC2. Usa-se um medidor de Venturi (ver figura) numa canalização de transporte de água (ρ = 1000 kg/m3). Os
diâmetros interiores dos tubos estão marcados na figura. A queda de pressão (∆p) na secção convergente do
medidor é equivalente a 5 m de um fluido com densidade 1,5. Considere regime turbulento e cv ≈ 1.





a) Diga qual o princípio de funcionamento deste medidor e mencione as suas vantagens e desvantagens
relativamente ao medidor de oríficio.
b) Deduza a equação que permite calcular o caudal Q que circula na tubagem em função de D,d, ρ,∆p.
c) De acordo com os dados apresentados calcule o caudal de água transportado.
d) Se o manómetro que está ligado ao medidor for cheio com mercúrio (ρm = 13600 kg/m
3
), calcule o desnível
que deverá apresentar.


MC3. Um medidor de Venturi com uma "garganta" de 5 cm está instalado numa conduta circular com 15 cm de
diâmetro onde circula etanol puro à temperatura ambiente (densidade = 0,789) com um caudal de 145 kg/min. A
queda de pressão na secção convergente do medidor equivale, nestas condições, a uma altura de 100 mm de água.
a) Calcular o coeficiente de descarga do medidor de Venturi.
b) Calcular a diferença de nível lida num manómetro com água sob etanol.

ρ
D=6cm d=3cm
h ρm
SISTEMAS DE TRANSPORTE DE FLUIDOS Medidores de caudal (MC) ...........2/2
(ano lectivo 2015/2016 = 2014/2015)
___________________________________________________________________________________________

MC4. Transporta-se água através de um tubo de 50 mm de diâmetro, com um caudal entre 3000 cm3/s e
4000 cm3/s, que se pretende medir com um medidor de orifício de arestas quadradas e tomas de canto.
a) Sugerir um diâmetro apropriado para o orifício do medidor se se quiser medir a diferença de pressão com
um manómetro de mercúrio (densidade Hg = 13,6) e água que tem a altura máxima de 0,4 m.
b) Calcular a queda de pressão no medidor para o caudal máximo e a queda de pressão permanente (perdas).


MC5. Mede-se o caudal de ar (T1 = 298 K e P1 = 1 atm) num tubo de 0,3 m de diâmetro com um medidor de
orifício de 15 cm de diâmetro. Tendo-se registado uma diferença de 50 mm num manómetro de mercúrio sob ar
e admitindo que a expansão do ar através do orifício é adiabática, calcule o caudal de ar que circula na conduta.


MC6. Um rotâmetro foi calibrado com azoto à temperatura ambiente e pressão atmosférica; a calibração desse
rotâmetro mostra que para uma leitura (posição do flutuador) de 50% da altura do tubo do rotâmetro, o caudal
volumétrico é de 100 cm3/min. Qual será o caudal volumétrico de hélio medido pelo mesmo rotâmetro, com o
flutuador na mesma posição, à temperatura ambiente e pressão atmosférica?

SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....1/9
(ano lectivo 2015/2016 = 2014/2015)



BOMBAS CENTRÍFUGAS (BC)

BC1. Uma solução aquosa de um sal (ρ = 950 kg/m3; µ = 1cp) é transferida de um reservatório sob pressão para o
tanque A, tal como se esquematiza na figura 1.1. Utiliza-se uma bomba centrífuga cuja curva característica se
apresenta na figura 1.2.(15/07/02)









Figura 1.1 – Esquema da instalação

Dados:

V1: válvula de globo;
diâmetro da tubagem: 3 cm ;
comprimento equivalente à tubagem
+ joelhos: 22 m

0
10
20
30
40
50
0 0,001 0,002 0,003 0,004 0,005 0,006
Q (m3/s)
HB
(m)

Figura 1.2 – Curva característica da bomba

a) Pretende-se saber qual o caudal máximo, Q, que se pode obter nas condições consideradas. Admita que o
factor de atrito, f, é sempre próximo de 0,007.
b) Repita a alínea anterior, se se associar em série uma bomba igual à primeira.
c) Considere agora o tanque A, que está a receber o caudal constante de solução, Q, determinado na alínea a).
 (Nota: se não chegou a um valor, tome Q = 10 m3/h)
A concentração de sal na solução que entra no tanque, C0, é de
1g/L. Por razões processuais, é necessário a dada altura reduzir
essa concentração, pelo que se começa a adicionar ao tanque um
caudal contante de água, Qágua, de 5 m
3/h. Sabendo que o volume
de líquido no tanque se mantém constante (2 m3), determine o
tempo ao fim do qual a concentração de sal à saída do tanque, C, é
de 0,75 g/L.
Considere a massa volúmica da solução à saída igual a
1000 kg/m3.

P = 2 atm
5 m
V1
A
Q
A
Q
C0
Qágua

QA
C
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....2/9
(ano lectivo 2015/2016 = 2014/2015)


BC2.Considere o sistema hidraulico representado na figura 2.1. Água (ρ = 1000 kg/m3; µ = 1 cp) é fornecida ao
caudal Q1 ao tanque de lavagem A, saindo as águas residuais para um tanque de decantação B. Uma parte da água
decantada (obtida em B) e que corresponde a 4/5 de Q1 pode ser reciclada para o tanque A por meio de duas bombas
centrífugas colocadas em série, o que permite uma poupança substancial em água de lavagem.
Toda a tubagem é de ferro galvanizado, tem de diâmetro 4 cm e o mesmo factor de atrito.
As curva características das bombas estão representadas na figura 2. O diâmetro de impulsor da bomba 1 é de 6" e o
da bomba 2 é de 7".
a) Determine o caudal Q1 que é necessário fornecer ao tanque A para que aí o nível se mantenha constante igual a
4m.
b) Determine o comprimento máximo da tubagem de recirculação (se não resolveu a alínea anterior considere
Q1 = 15 m
3/h)

Características da instalação:
Tubagem tanque A a tanque B:
• comprimento 27 m
• 2 joelhos normais
Tubagem de recirculação:
• 4 joelhos
• V1 - válvula com K= 5
• V2 - válvula de globo totalmente aberta
• F - filtro com perda de carga equivalente a 2m de um fluido com densidade 1,5Despreze perdas por atrito nas contracções e expansões
7/02/02


















A
B
Q1
F
1 2
V1
V2
4 m
21 m
H
B
,
 (
m
)
10 0 20 30 40 50 60 70 80 90 Q, (m3/h)
Figura 2.1 - Curvas características da bomba
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....3/9
(ano lectivo 2015/2016 = 2014/2015)


BC3. Pretende-se transportar água do tanque 1 para os tanques 2 e 3, segundo o esquema apresentado na figura 3.1.
A tubagem da instalação é toda de aço comercial, sch 40, com os seguintes diâmetros nominais:
−−−− tubagem de ligação tanque 1-tanque 2 → diâmetro nominal = 2 1/2″
−−−− tubagem de ligação T-tanque 3 → diâmetro nominal = 2″
Sabe-se que o caudal descarregado no tanque 3 é de 50 m3/h, estando este tanque ao mesmo nível do tanque 1.
As curvas características das duas bombas centrífugas estão representadas na figura 3.2, sendo o diâmetro do
impulsor da bomba A de 6″ e o da bomba B de 7″.
a) Determine o caudal retirado do tanque 1.
b) Sabendo que h2 = 4×h1, verifique se ocorre cavitação. Considere 4 m de perdas por atrito na tubagem de
sucção (tanque 1 até às bombas) e a pressão de vapor da água desprezável.
Dados
Perdas por atrito desprezáveis nas tubagens de instalação das duas bombas (tubagens em paralelo).
Perdas por atrito, do tanque 1 a T, equivalentes a 2,5 atm.
Perdas por atrito na tubagem T-tanque 2 equivalentes a 578 W
Tubagem T-tanque 3: comprimento equivalente total = 25 m
Factor de atrito de Fanning em todas as tubagens ≈ 0,005



















Figura 3.1- Representação esquemática da instalação
h1
A
B
tanque 3
tanque 2
tanque 1
T
h2
Figura 3.2 – Curvas características das bombas centrífugas A e B
Q (m3/h)
H
B
 –
 c
ar
ga
 to
ta
l,
m

30
60
90
120
150
0
170
1750 rpm
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....4/9
(ano lectivo 2015/2016 = 2014/2015)




BC4. Observe a figura 4.1. Representa-se uma instalação
projectada para transferir uma solução (ρ = 1100 kg/m3,
µ = 5 ×10-3 Pa.s) do tanque para o reservatório A, que se
encontra à pressão de 3 bar. O diâmetro interno da
tubagem, em aço comercial, é de 3 cm e o comprimento
total de tubagem é de 30 m. As válvulas V1 e V2 são
válvulas adufas.
Existem duas bombas centrífugas disponíveis, 1 e 2, cujas
curvas características (HB versus Q) estão representadas
na figura 4.2.
Sabendo que o objectivo é conseguir um caudal não inferior a 5 m3/h, verifique se alguma das seguintes hipóteses o
permite:
• utilizando só a bomba 1
• utilizando só a bomba 2
• utilizando as bombas 1 e 2 colocadas em série
• utilizando as bombas 1 e 2 colocadas em paralelo
0
5
10
15
20
25
30
35
0 5 10 15 20
Q ( m
3
/h)
H
B
 (
m
)
Bomba 2
Bomba 1

Figura 4.2 – Curvas características das bombas centrífugas 1 e 2





V1
Q
5 m
A
P = 3 bar
tanque
V2
Figura 4.1
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....5/9
(ano lectivo 2015/2016 = 2014/2015)



BC5. Pretende-se transportar água (ρ = 1000 kg/m3; µ = 1cP) do tanque A para o tanque B, segundo o esquema
apresentado na figura 5.1. A tubagem da instalação é toda de aço comercial Sch 40, tendo a que liga o tanque A até à
entrada do permutador diâmetro nominal de 2 ″ e comprimento 20 m e a que vai da saída do permutador ao tanque B
diâmetro nominal 1 1/2″ e comprimento 60 m.
As curvas características da bomba centrífuga utilizada estão representadas na figura 5.2.
a) Determine o diâmetro mínimo do impulsor a usar na bomba para garantir um caudal duas vezes maior do que o
conseguido sem bomba.(Nota: para efeitos de cálculo considere que as perdas de carga no permutador e no filtro
não se alteram)
b) De acordo com a escolha feita na alínea anterior, determine a queda de pressão na válvula para garantir o caudal
pretendido.
c) Qual a potência consumida pela bomba?

Dados:
• 1 joelho normal; V- válvula com K = 5; Factor de atrito nas duas tubagens = 0,004
• P - permutador de calor com perda de carga equivalente a 2 m de um fluido com densidade 1,5
• F - filtro com perda de carga equivalente a 0,5 atm












(26/06/02)



Figura 5.1 – Esquema
da instalação









Figura 5.2 – Curvas
características da
bomba



P
F
B
A V
20 m
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....6/9
(ano lectivo 2015/2016 = 2014/2015)


BC6. Considere o sistema hidraulico representado na figura 6.1. Água é bombada de um tanque A para outro B. A
tubagem entre o tanque A e a bomba é feita de um material que se pode considerar liso, tendo 3” de diâmetro
interno. Entre a bomba e o tanque B usa-se tubagem em aço comercial com o mesmo diâmetro interno. A bomba
disponível possui as curvas características representadas na figura 6.2. Pretendendo-se bombar um caudal de 55 m3/h
diga, justificando, qual o diâmetro do impulsor a usar na bomba. Calcule a energia consumida pela bomba por
unidade de tempo e a queda de pressão na válvula de globo nas condições de funcionamento. Verifique ainda se
ocorre ou não cavitação na bomba centrífuga.

Dados :
Propriedades físicas da água : ρ = 1 g/cm3 , µ = 1 cP , Pv = 2,34 kPa
O medidor de orifício é responsável por uma perda de carga por atrito equivalente a 2m de coluna de um fluido com
ρ = 1500 kg/m3.
5 joelhos normais


























H
B
,
H
B
 -

Q (caudal volúmico)
1750 rpm
3 m
6 m
10 m 5 m 5 m
2 m
4 m
3 m
A
B
2 m
Figura 6.1 - Representação da instalação.
Figura 6.2 – Curvas características da bomba.
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....7/9
(ano lectivo 2015/2016 = 2014/2015)




BC7 Na instalação representada na figura 7.1 deve circular água a 80oC e a um caudal de 68 m3/h. A tubagem é de
aço comercial com 4” de diâmetro nominal, schedule 40 (pode considerar factor de atrito de Fanning f ≈ 0.0037).
Seleccione uma bomba centrífuga para o sistema usando a gama de bombas representada nas figuras 7.2 e 7.3. Ter
em atenção aspectos relacionados com NPSH, consumo e margem para futuro aumento de caudal.









 Figura 7.1 – Representação da instalação


















 Figura 7.2 – Gama de operação de bombas centrífugas comercializadas por um fabricante




5 m
61 m
0,4 m
35 m 8,2 m
válvula adufa aberta
2 atm
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....8/9
(ano lectivo 2015/2016 = 2014/2015)


























































 Figura 7.3 – Curvas características de bombas centrífugas
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas centrífugas (BC)....9/9
(ano lectivo 2015/2016 = 2014/2015)


BC8. Uma bomba centrífuga (cujas curvas características se apresentam) aspira água de um tanque aberto, como se
representa na figura. Toda a tubagem tem 8 cm de diâmetro interno sendo o factor de atrito de Fanning igual a 0,005.
A jusante da bomba a tubagem não tem qualquer acessório, sendo que num ponto situado à distância de 325 m da
mesma, a pressão é 2 bar. As perdas de carga no joelho e na entrada no tubo são desprezáveis.








a) Sendo o caudal bombado 40 m3/h e 6” o diâmetro do impulsor:
a.1) Determine o desnível máximo entre a admissão da bomba e a superfície da água no tanque.a.2) Considere agora que o desnível referido na alínea anterior é 6 m. Qual a temperatura máxima
a que água pode estar ?
a.3) Calcule a potência consumida pela bomba e a potência fornecida ao fluido.
b) Considere agora que a jusante da bomba anterior se coloca uma outra com um impulsor de 7” de
diâmetro. Se o desnível referido em a.1) for 6 m, calcule a temperatura máxima a que a água poderá
estar neste caso.
















DADOS ADICIONAIS




A
h
P = 2 bar (abs)
3 m
1,5 m
325 m
H
B
 –
 c
ar
ga
 to
ta
l,
m

30
60
90
120
150
0
170 1750 rpm
Tabela - Pressão de vapor da água
Temperatura Pressão de vapor Temperatura Pressão de vapor
Figura – Curvas características das bombas centrífugas
Q (m3/h)
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas alternativas (BA)…....1/3
(ano lectivo 2015/2016 = 2014/2015)




BOMBAS ALTERNATIVAS (BA)


BA1. Considere o sistema hidráulico representado na figura 1. Água a 15ºC (ρ=1000 kg/m3; µ=1 cp; ν= 30 SSU) é
retirada do tanque A através de uma bomba alternativa duplex de efeito duplo, com amortecedor e que desenvolve
uma pressão de descarga de 35 kgf/cm2. A potência consumida pela bomba é 2,3 kW e a tubagem instalada tem
diâmetro de 0,06 m, sendo f = 0,007.
Uma parte da água é descarregada no tanque B de diâmetro 1 m e altura 2 m, ao mesmo tempo que de lá se retira um
caudal de 10 m3/h. O tanque B contém inicialmente 392 kg de água.
As perdas por atrito na tubagem de recirculação são equivalentes a 0,3 atm.
a) Determine o caudal que é descarregado no tanque B, sabendo que o tanque demora 7 min a transbordar.
b) Determine o comprimento total equivalente da tubagem que liga o tanque A ao nó T.
c) Determine a altura mínima zA de maneira a evitar cavitação. Considere perdas por atrito na linha de sucção de
24,5 J/kg.

Bomba alternativa: N = 500 rpm; curso do pistão = 20 cm; diâmetro do cilindro = 50 mm












BA2. Considere a instalação da figura 2. Uma bomba alternativa duplex, de efeito simples (500 rpm, diâmetro do
cilindro, 5 cm, curso do pistão, 10 cm e pressão de descarga de 35 kgf/cm2) é usada para transportar água a 20ºC (ν
= 30 SSU) de um reservatório R para 2 tanques, A e B.
A água que segue para o tanque B é aquecida num permutador de calor até 30ºC.
A tubagem é toda de 5 cm de diâmetro interno.
O caudal de água que é encaminhado para o tanque A é medido através de um medidor de orifício (dorifício = 2,5 cm).
O manómetro de mercúrio (ρHg = 13600 kg/m
3) associado ao medidor regista um desnível de 12,5 cm.

a) Determine o caudal volumétrico de água que chega ao tanque A, nas condições dadas, utilizando a equação
característica do medidor de orifício.
zA
T
B
QB
Figura 1
(Exame 15/07/2002)
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas alternativas (BA)…....2/3
(ano lectivo 2015/2016 = 2014/2015)




b) Obtenha o valor do caudal de água que passa no permutador.
c) Determine a carga fornecida pela bomba ao fluido (HB, mH2O).
d) Calcule a potência (em Watts) fornecida pelo permutador de calor.













Figura 2 – Esquema da instalação

Outros dados:
cP (água) = 4187 J/kg
perdas de carga desde o reservatório R até ao ponto T: 2 atm
perdas de carga na tubagem entre o ponto T e o tanque A: 4 m de um fluido com densidade 2
perda de carga permanente no medidor de orifício: 1,2 m





BA3. Considere a instalação da figura 3, em que circula água a 20ºC (ν = 30 SSU), ao longo de uma tubagem de
aço comercial de diâmetro nominal 4” Sch 40, do reservatório A para o tanque B.


















Figura 3 – Esquema da instalação



Dados:
válvula de corte
comprimento da tubagem de descarga: 40 m
comprimento da tubagem de sucção: 2 m


A bomba alternativa, simplex e de efeito duplo, trabalha a 500 rpm e tem as seguintes características: diâmetro do
cilindro, 5 cm, curso do pistão, 20 cm, pressão de descarga, 15 kgf/cm2.
10 m
A
P B
T
R
A
6 m


3 m
B
(Exame 28/06/2002)
SISTEMAS DE TRANSPORTE DE FLUIDOS Bombas alternativas (BA)…....3/3
(ano lectivo 2015/2016 = 2014/2015)



a) Determine a velocidade média da água na tubagem.
b) Estime as perdas por atrito na tubagem de sucção.
c) Verifique se pode ocorrer cavitação nas condições consideradas.
d) Repita a alínea anterior
i. se a água estiver a 80ºC;
ii. se for colocado um amortecedor antes da bomba; (considere que o factor de atrito se mantém
constante, relativamente às condições iniciais)




BA4. Considere o sistema hidráulico apresentado na figura 4.
Água (ρ = 1000 kg/ m3, µ = 1 cp, ν = 30 SSU, cp = 4180 J/kg.K) é retirada do tanque A por intermédio de uma
bomba alternativa duplex de efeito simples com frequência do pistão de 1000 rpm.
No nó T dá.-se uma divisão de caudais. Parte da água é enviada para um permutador de calor e descarregada de
seguida num reservatório B, a restante é de novo enviada para o tanque A (reciclada).
A variação de temperatura da água entre o tanque A e o B é de 2,5ºC e o calor (potência calorífica) fornecido no
permutador é de 30 kW.
a) Calcule a potência consumida pela bomba.
b) Calcule o caudal reciclado.
c) Se instalar um medidor de oríficio (diâmetro do orifício = 3 cm) na tubagem onde se encontra o permutador de
calor, determine o desnível registado por um manómetro de mercúrio ligado ao referido medidor.

Características da instalação:
• Diâmetro da tubagem = 4 cm
• Perdas por atrito de A a T equivalentes a 400 m de um fluido com densidade 1,5
• Perdas por atrito, na tubagem de reciclagem, equivalentes a 5,8 atm
Características da bomba:
• Diâmetro do cilindro = 50 mm
• Lcurso = 200 mm
• Pd = 35 kgf/cm2









Figura 4
5 m
T
P
B
A
(Exame 16/01/2002)
