UN 1 - Avaliação Objetiva_ Revisão da tentativa análise estrutural 1

Prévia do material em texto

Minhas Disciplinas / Meus cursos / 423780
/ Unidade 1 - Introdução a Analise Estrutural: Força, Momento e Calculo
das Reacoes de Apoio
/ UN 1 - Avaliação Objetiva
Análise Estrutural I
Iniciado em sábado, 18 mar 2023, 22:15
Estado Finalizada
Concluída em sábado, 18 mar 2023, 22:24
Tempo
empregado
9 minutos 12 segundos
Avaliar 1,70 de um máximo de 1,70(100%)
Questão 1
Correto
Atingiu 0,34 de 0,34

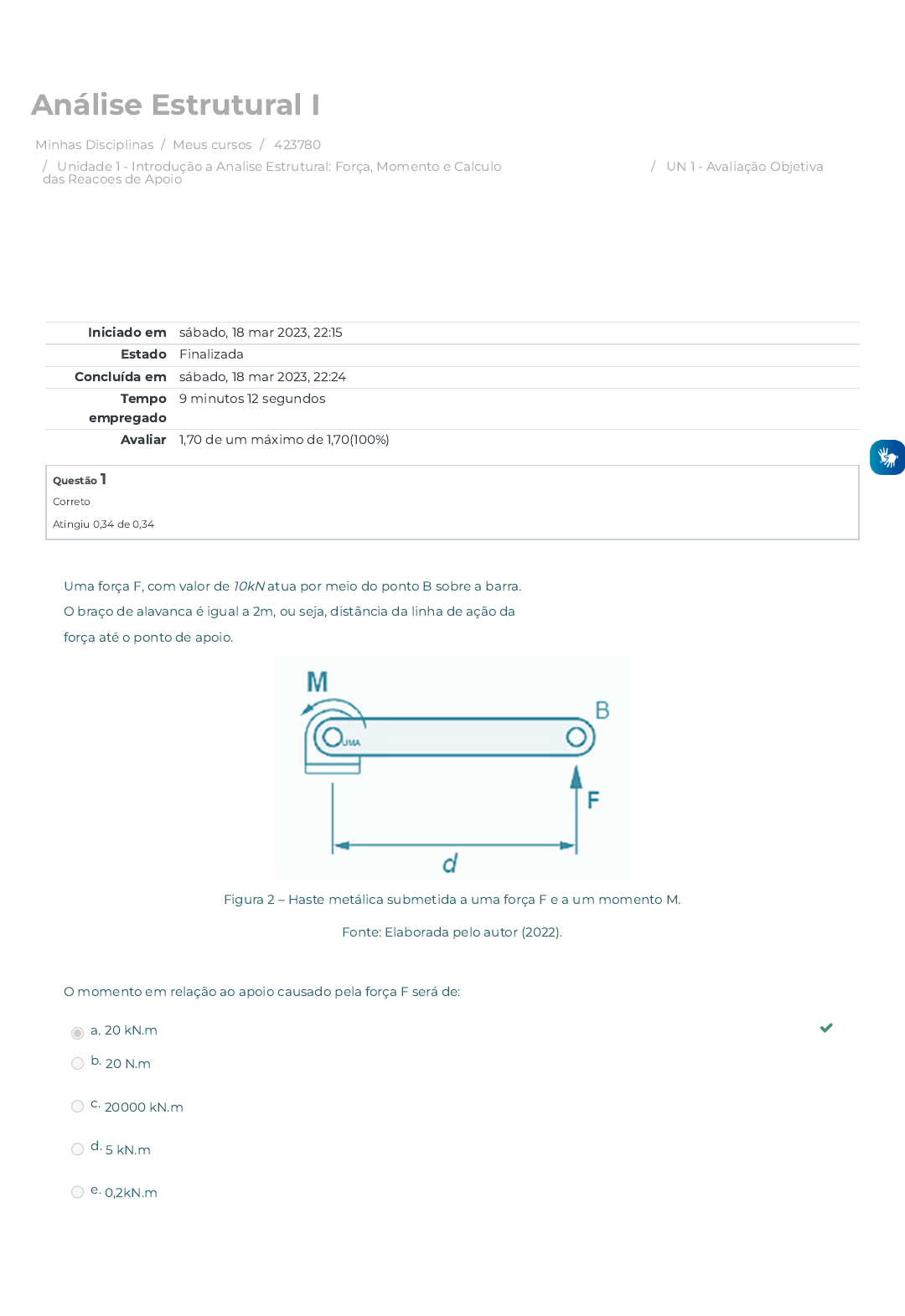

Uma força F, com valor de 10kN atua por meio do ponto B sobre a barra.
O braço de alavanca é igual a 2m, ou seja, distância da linha de ação da
força até o ponto de apoio.
Figura 2 – Haste metálica submetida a uma força F e a um momento M.
Fonte: Elaborada pelo autor (2022).
O momento em relação ao apoio causado pela força F será de:
a. 20 kN.m 
b. 20 N.m
c. 20000 kN.m
d. 5 kN.m
e. 0,2kN.m
https://avap.multivix.edu.br/my/
https://avap.multivix.edu.br/course/view.php?id=20413
https://avap.multivix.edu.br/course/view.php?id=20413&section=2
https://avap.multivix.edu.br/mod/quiz/view.php?id=1309115
Questão 2
Correto
Atingiu 0,34 de 0,34
Observe a �gura a seguir. Há uma caixa de pedras com peso igual a 500 N
sustentada por dois cabos iguais, �xados nas superfícies indicadas. Para
que a caixa permaneça em equilíbrio estático, é necessário que o
somatório das forças atuantes sobre ela seja zero.
Figura 7 – Bloco de concreto com formato quadrado pendurado por dois
cabos de aço
Fonte: elaborada pelo autor (2022).
O valor da força T que atua tracionando o cabo “B” será de
aproximadamente:
a. 250,0 N
b. 500,0 N
c. 707,1 N 
d. 1414,0 N
e. 500,5 N
Questão 3
Correto
Atingiu 0,34 de 0,34
As estruturas são projetadas para permanecerem em equilíbrio quando
submetidas a forças externas. Uma estrutura em equilíbrio estático deve
satisfazer as condições de equilíbrio, que requerem que a força resultante
e o momento resultante agindo sobre ela seja igual a zero.
Figura 3 – Viga biapoiada
Fonte: adaptada de Udoeyo (2020, p. 59).
Fonte: UDOEYO, F. F. Structural analysis. Philadelphia, Pennsylvania:
North Broad Press, 2020.
Tendo em vista a distribuição de forças e momentos atuantes na
estrutura representada na �gura mostrada, a soma da força de reação
dos apoios A e B terá valor de:
a. 12 kN
b. 42 kN 
c. 16 kN
d. 100 kN
e. 0 kN
Questão 4
Correto
Atingiu 0,34 de 0,34
Existem vários tipos de estruturas de engenharia, incluindo edifícios,
pontes, torres, dentre outros. Os componentes ou elementos que
constituem uma estrutura podem ter diferentes formas ou formatos,
dependendo de seus requisitos funcionais. Os membros estruturais
podem ser classi�cados como vigas, pilares, pórticos, treliças, dentre
outros. (MCCORMAC, 2009).
Figura 4 – Elemento estrutural metálico
Fonte: Adaptada de Udoeyo (2020, p. 12).
Fontes:
MCCORMAC, J. C. Análise estrutural usando métodos clássicos e métodos
matriciais. 4. ed. Rio de Janeiro: LTC, 2009. Livro digital. (1 recurso online).
ISBN 978-85-216-2496-7. Disponível em:
https://integrada.minhabiblioteca.com.br/books/978-85-216-2496-7.
Acesso em: 29 jan. 2022.
UDOEYO, F. F. Structural analysis. Philadelphia, Pennsylvania: North
Broad Press, 2020.
Sobre o elemento estrutural representado na �gura, é correto a�rmar que
se trata de:
a. uma viga metálica simples.
b. exemplo de treliça.
c. um pilar vertical simples.
d. exemplo de grelha tridimensional.
e. exemplo de pórtico. 
https://integrada.minhabiblioteca.com.br/books/978-85-216-2496-7
Questão 5
Correto
Atingiu 0,34 de 0,34
Uma viga deve satisfazer as condições de equilíbrio que requerem que a
força e o momento resultante agindo sobre ela seja igual a zero. Atuando
sobre a viga em equilíbrio, observa-se uma carga distribuída e uma
concentrada. Desconsidere o peso da viga.
Figura 5 – Viga engastada
Fonte: Adaptada de Udoeyo (2020, p. 59).
Fonte: UDOEYO, F. F. Structural analysis. Philadelphia, Pennsylvania:
North Broad Press, 2020.
É correto a�rmar que a força de reação horizontal Ax, exercida pelo apoio
A terá valor igual a:
a. 16,18 kN
b. 4,14 kN 
c. 2,34 kN
d. 23,13 kN
e. 8,22 kN
