[Laboratório Virtual - Circuito com Lógica Booleana] Através da realização da prática, ao
selecionar o circuito integrado SN 74HC08N e realizar a ligação dos cabos, é possível verificar o
comportamento do circuito ao ativar e desativar as chaves presentes nele. Dessa forma, o LED só
acenderá se as chaves estiverem de acordo com o circuito integrado. Para auxiliar no experimento,
utilize o roteiro do laboratório.

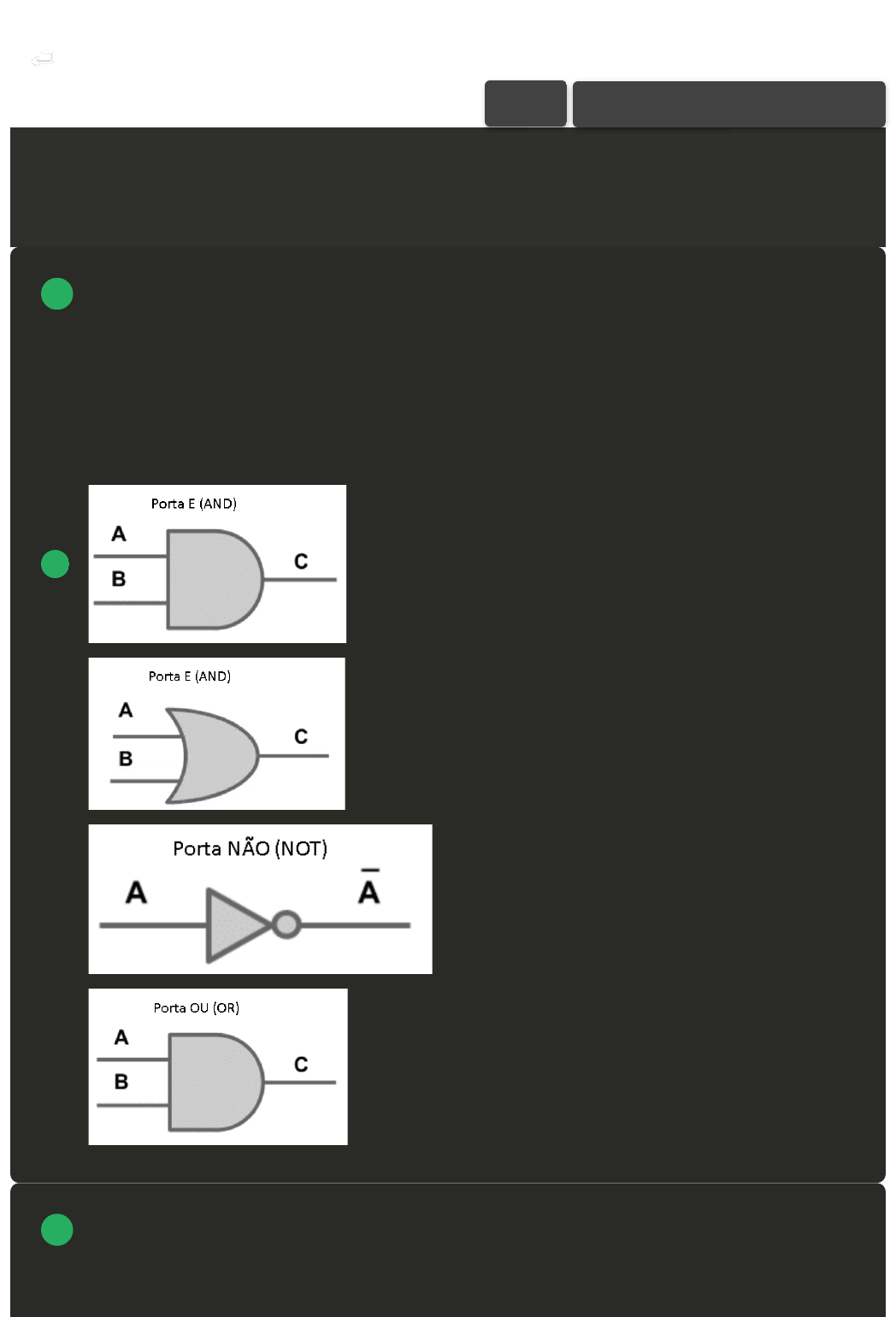

Com relação à porta lógica que é utilizada no circuito integrado do experimento (SN 74HC08N),
assinale a alternativa CORRETA:
A
B
C
D
As operações ou funções lógicas propostas pela álgebra booleana são implementadas na
prática através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas
lógicas secundárias são aquelas que desempenham as funções lógicas NAND, NOR, XOR e
 VOLTAR
1
2
1 of 6
XNOR. Acerca das portas lógicas XOR e XNOR, assinale a alternativa CORRETA:
A A porta lógica XOR terá sua saída no valor lógico 1 quando suas duas entradas tiverem níveis
lógicos diferentes.
B A porta lógica XNOR terá sua saída no valor lógico 1 quando suas duas entradas tiverem
níveis lógicos diferentes.
C A porta lógica XNOR terá sua saída no valor lógico 0 quando suas duas entradas tiverem
níveis lógicos iguais.
D A porta lógica XOR terá sua saída no valor lógico 0 quando suas duas entradas tiverem níveis
lógicos diferentes.
[Laboratório Virtual - Circuito com Lógica Booleana] Através da realização da prática, ao
selecionar o circuito integrado com portas AND (SN 74HC08N) e realizar a ligação dos cabos, é
possível verificar o comportamento do circuito ao ativar e desativar as chaves presentes nele.
Dessa forma, o LED só acenderá se as chaves estiverem de acordo com o circuito integrado. Para
auxiliar no experimento, utilize o roteiro do laboratório.
Com relação ao momento em que o LED é aceso, assinale a alternativa CORRETA:
A Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender
quando a chave 0 estiver fechada e a chave 1 estiver aberta.
B Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender
quando a chave 0 estiver fechada e a chave 1 estiver aberta.
C Como duas portas AND do circuito integrado estão sendo usadas, o LED só irá acender
quando as duas chaves estiverem fechadas.
D Como apenas uma porta AND do circuito integrado está sendo usada, o LED só irá acender
quando as duas chaves estiverem fechadas.
Os sistemas digitais possuem diversas vantagens em relação aos sistemas analógicos, no
entanto, considerando que o mundo no qual vivemos é regido por eventos analógicos, é necessário
utilizarmos conversores. Estes realizam conversão de grandezas no formato analógico para o
formato digital e vice-versa. Um bom sistema de controle digital de temperatura pode ser
construído utilizando cinco blocos. Acerca da sequência necessária destes blocos para viabilizar tal
sistema de controle, ordene os itens a seguir:
I- Processamento digital.
II- Conversor analógico-digital.
III- Dispositivo de medição (sensor).
IV- Controlador.
V- Conversor digital-analógico.
Assinale a alternativa que apresenta a sequência CORRETA:
A I - III - II - V - IV.
B V - IV - III - I - II.
3
4
2 of 6
C II - I - IV - V - III.
D III - II - I - V - IV.
Nos sistemas analógicos, uma quantidade é representada através de uma variação contínua de
um sinal ou variável. Já nos sistemas digitais, uma quantidade é representada por dígitos, e estes
não possuem uma variação contínua, mas em níveis pré-determinados dentro de uma faixa
aceitável. Os equipamentos eletrônicos podem ser constituídos por sistemas e circuitos analógicos
ou digitais, podendo também ser constituídos por ambos simultaneamente. A respeito dos circuitos
e sistemas analógicos e digitais, classifique V para as sentenças verdadeiras e F para as falsas:
( ) Circuitos digitais permitem maior precisão na representação de valores e maior exatidão na
informação tratada.
( ) Circuitos analógicos permitem maior armazenamento de informações e de forma facilitada
em relação aos circuitos digitais.
( ) Circuitos digitais permitem ações programadas com muita facilidade, através de um conjunto
de instruções armazenadas.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V.
B V - V - F.
C F - F - V.
D F - V - F.
Na eletrônica digital, pode-se dizer que as portas lógicas NÃO-E, NÃO-OU, X-OR e X-NOR são
composições das três portas lógicas básicas (E, OU e NOT). As portas NÃO-E (NAND) e NÃO-
OU (NOR) são portas chamadas também de portas autossuficientes, porque conseguem
implementar as funções de outras portas, a partir de arranjos corretamente projetados.
5
6
3 of 6
Assinale a alternativa que apresenta a sequência CORRETA:
A F - V - F - V.
B V - V - F - F.
C F - F - V - V.
D V - F - V - F.
q 967311-EEA121-AUTOSSUFICIÊNCIA NAND-NOR (V ou F)
Clique para baixar o anexo da questão
Os equipamentos eletrônicos digitais usam o sistema de numeração binário, internamente,
para seu funcionamento. Esses equipamentos podem realizar operações aritméticas, como cálculos
matemáticos básicos e outras operações aritméticas, sempre utilizando quantidades representadas
pelo sistema de numeração binário. Com relação aos cálculos matemáticos no sistema binário,
analise as seguintes sentenças:
7
4 of 6
I- A soma binária 0101 + 0011 tem como resultado o valor binário 1000.
II- A subtração binária 1101 - 0101 tem como resultado o valor binário 1000.
III- A soma binária 0010 + 1011 temo como resultado o valor binário 1110.
IV- A subtração binária 1101 - 0101 tem como resultado o valor binário 1010.
Assinale a alternativa CORRETA:
A As sentenças II e III estão corretas.
B As sentenças III e IV estão corretas.
C As sentenças I e II estão corretas.
D As sentenças I e IV estão corretas.
A álgebra booleana utiliza variáveis que assumem somente dois valores (0 ou 1), e mostrou-
se perfeita para tratar do estudo do chaveamento de sistemas telefônicos nas primeiras décadas do
século 20. George Boole, criador desse álgebra, definiu postulados e teoremas com regras e
propriedades que facilitam a solução de problemas envolvendo lógica binária. Claude Shannon,
em 1938, descreveu o funcionamento de sistemas telefônicos aplicando a álgebra booleana. Com
relação aos teoremas de Boole envolvendo uma variável, analise as sentenças a seguir e, após,
assinale a alternativa CORRETA:
A As sentenças II e IV estão corretas.
B As sentenças I e IV estão corretas.
C As sentenças III e IV estão corretas.
D As sentenças II e III estão corretas.
Os equipamentos eletrônicos digitais utilizam internamente o sistema binário de numeração,
enquanto nós, humanos, utilizamos o sistema decimal de numeração para representarmos
quantidades e efetuarmos cálculos. Existem, ainda, outros sistemas de numeração, como, por
exemplo, o sistema de numeração hexadecimal. A respeito dos sistemas de numeração decimal,
binário e hexadecimal, classifique V para as sentenças verdadeiras e F para as falsas:
( ) O número decimal 23 é representado no sistema de numeração binário pela sequência de bits
10111.
( ) Um número binário composto por uma sequência de 5 bits pode representar um total de 32
quantidades distintas (de 0 a 31).
( ) O número binário 101001100111 é representado no sistema de numeração hexadecimal pela
8
9
5 of 6
sequência A63.
( ) O número binário 1100 quando é convertido para o sistema de numeração decimal resulta na
quantidade 12.
Assinale a alternativa que apresenta a sequência CORRETA:
A V - F - V - F.
B F - F - F - V.
C F - V - V - F.
D V - V - F - V.
As operações, ou funções, lógicas propostas pela álgebra booleana são implementadas na
prática através da utilização das Portas Lógicas, que são elementos da Eletrônica Digital. As portas
lógicas básicas são aquelas que desempenham as funções lógicas AND, OR e NOT. Considerandoas portas lógicas básicas, associe os itens, utilizando o código a seguir:
I- Porta lógica AND (E).
II- Porta lógica OR (OU).
III- Porta lógica NOT(NÃO).
( ) A saída dessa porta lógica terá nível lógico 1 (um) se pelo menos uma das entradas tiver nível
lógico 1.
( ) A saída dessa porta lógica terá nível lógico 0 (zero) quando sua entrada tiver nível lógico 1 e
vice-versa.
( ) A saída dessa porta lógica terá nível lógico 0 (zero) se pelo menos uma das entradas tiver
nível lógico 0.
Assinale a alternativa que apresenta a sequência CORRETA:
A III - I - II.
B I - III - II.
C II - III - I.
D I - II - III.
10
