Curso: Graduação em Engenharia Civil - UNIFACEX
Fabrício Lira Barbosa
Elementos geométricos
fundamentais
http://www.google.com.br/url?sa=i&source=images&cd=&cad=rja&docid=Ba4dFoleAE2QqM&tbnid=49Bsc12vyg0ZAM:&ved=0CAgQjRwwAA&url=https://twitter.com/unifacexbr&ei=9r60Uf38ObCO0QGNpoBI&psig=AFQjCNFNTCUVNDZTBMvK22qaIqlkmp1vkw&ust=1370886262978608
• As proposições geométricas podem ser classificadas como
conceitos primitivos ou como postulados.

• PRIMITIVO exprime a noção sobre algo que dispensa
definição sob o ponto de vista geométrico, por exemplo:
forma e dimensão, como também o são os de ponto, reta,
plano e espaço.

• Forma e dimensão são conceitos que podem ser
compreendidos melhor quando se fazem analogias a coisas
conhecidas.
Proposições geométricas

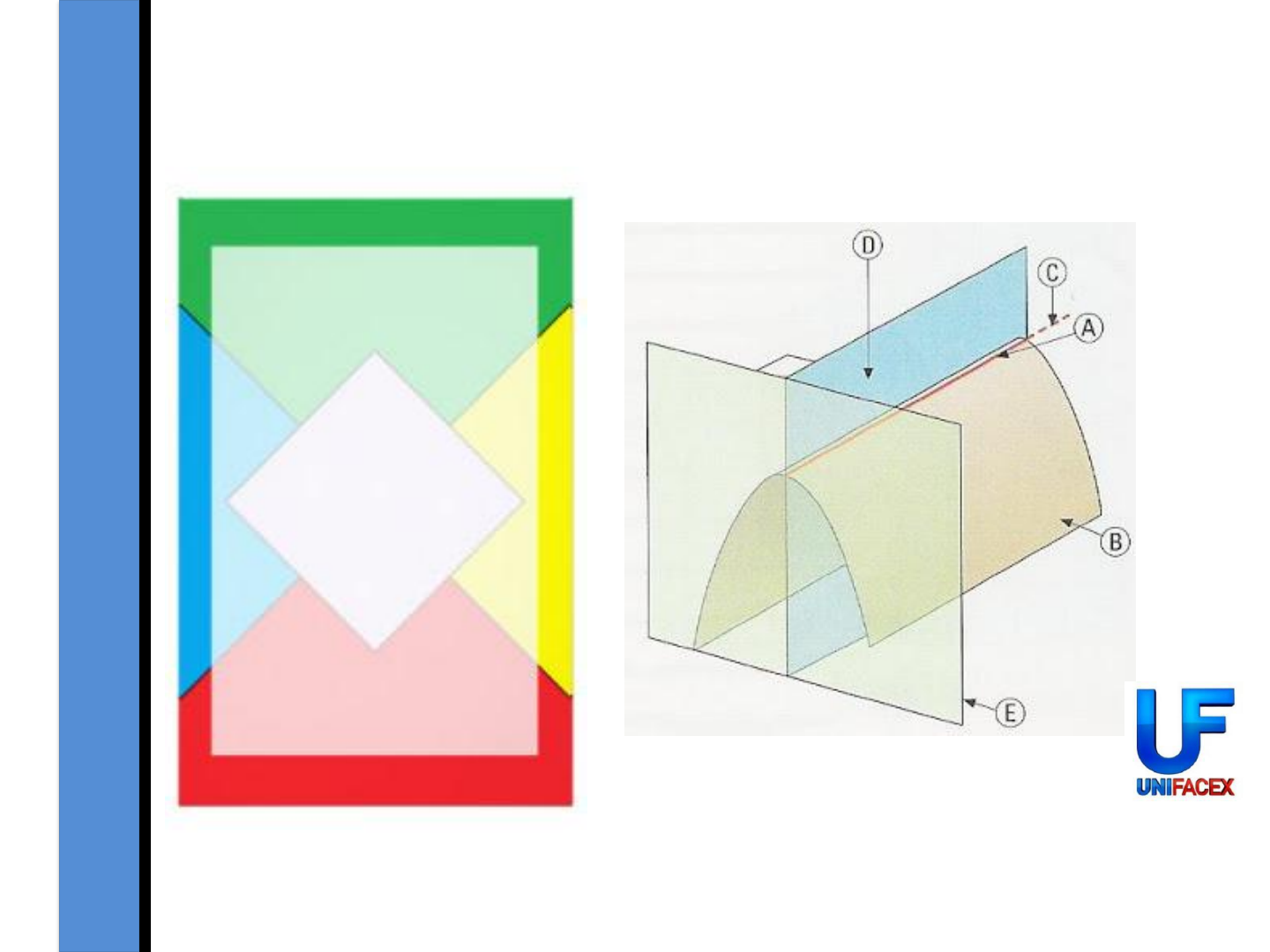

Reconhecimento de formas
geométricas
Reconhecimento de formas
geométricas
Reconhecimento de formas
geométricas
Reconhecimento de formas
geométricas
Reconhecimento de formas
geométricas
• Ponto, reta e plano

• Ponto - não tem forma e nem dimensão. Qualquer forma
geométrica pode ser obtida a partir do ponto.
• Reta – A menor distância ente dois pontos determina uma
reta. A forma da reta leva a outra idéia puramente intuitiva
que é a noção de direção. Dois pontos distintos - não
coincidentes, portanto - determinam a direção da reta a qual
pertencem.
• A extensão de uma reta é ilimitada e o trecho situado entre
dois pontos que podem determiná-la é um segmento dessa
reta.
Elementos geométricos
fundamentais
• As retas podem ser classificadas em:
• Coincidentes: possuem todos os pontos em comum;
• Concorrentes: possuem um único ponto em comum (m e
n);
• Paralelas: participam de um mesmo plano, mas não
possuem nenhum ponto em comum (r e s);
• Perpendiculares: são concorrentes que formam entre si um
ângulo de 90° (p e q).
Elementos geométricos
fundamentais
m

n

p

q

• Ponto, reta e plano

• Plano - Três pontos não colineares determinam um plano
(ou uma superfície plana). Duas ou mais retas são ditas
coplanares quando pertencem a um mesmo plano.
Elementos geométricos
fundamentais
A

A

B

A

B

D

C

• Ângulo: é a região do plano definida por duas semi retas
que têm mesma origem (vértice). É geralmente medido em
graus com uso do transferidor.
Elementos geométricos
fundamentais
A

B

C

Vértice

Lado

Lado

Abertura
(ângulo)

Os ângulos podem ser classificados em:
• Côncavos: quando possuem abertura entre 0° e 180°
• Convexos: quando possuem abertura entre 180° e 360º
Elementos geométricos
fundamentais
Quanto a abertura, os ângulos podem ainda ser classificados
em:
• Agudo: quando tem ângulo menor que 90º;
• Obtuso: quando tem ângulo maior que 90º;
• Reto: quando tem ângulo igual a 90º;
• Raso: quando tem ângulo igual a 180º;
• Pleno: quando tem ângulo igual a 360º;
• Nulo: quando tem ângulo igual a 0º;


Elementos geométricos
fundamentais
LINHA - a figura descrita por um ponto que se desloca
aleatoriamente no espaço ou segundo uma determinada
lei. Está associada a trajetória.

Linha
A

A

A

A

Reta

Curva

Poligonal

Conjunto de formas caracterizadas por pontos, linhas e
superfícies que se interrelacionam segundo uma ou mais leis
de geração.
Figuras geométricas
• O conceito de espaço é primitivo e pode ser entendido como
o meio que nos cerca, sem forma, de dimensões infinitas,
onde cada figura ocupa o seu lugar.

• O estudo das propriedades das figuras geométricas envolve,
por conseguinte, o inter-relacionamento entre os elementos
que as constituem, bem como a posição que ocupam no
espaço isoladamente ou em relação à outra figura.
Conceitos e
postulados básicos
• O conceito de espaço é primitivo e pode ser entendido como
o meio que nos cerca, sem forma, de dimensões infinitas,
onde cada figura ocupa o seu lugar.

• O estudo das propriedades das figuras geométricas envolve,
por conseguinte, o inter-relacionamento entre os elementos
que as constituem, bem como a posição que ocupam no
espaço isoladamente ou em relação à outra figura.

 Postulados básicos, podem ser agrupados em três níveis:
– Conceitos Primitivos
– Proposições Básicas
– Proposições Decorrentes
Conceitos e
postulados básicos
CONCEITOS PRIMITIVOS:
• forma e dimensão
• ponto, reta e plano (elementos fundamentais)
• linha e superfície
• espaço
Conceitos e
postulados básicos
1. Perpendicular por um ponto externo à reta
• Traçar uma reta redefinir um ponto A fora da mesma;
• Com centro em A e abertura qualquer, traçar um arco, determinando os
pontos 0 e 1 na interseção com a reta R;
• Com centro em 0 e abertura qualquer, traçar um arco;
• Com centro em 1 e a mesma abertura cortar o arco anterior,
determinando o ponto 2 na interseção dos arcos;
• Ligar 2 a A para determinar a perpendicular desejada.

Praticando construções
fundamentais
2. Divisão de segmentos de reta em partes proporcionais
• Utilizando a régua, construa o segmento AB = 7cm.
• Construa uma semi reta a partir de A que forma com o segmento AB um
ângulo qualquer.
• Coloque a ponta seca do compasso em A e marque uma medida qualquer na
semi reta encontrando 1.
• Com a mesma medida no compasso, coloque a ponta seca em 1
encontrando 2, coloque a ponta seca em 2 encontrando 3 e assim por diante
respectivamente até achar 5.
• Una o ponto 5 com o ponto B.
• Coloque a ponta seca do compasso em 5 e com uma abertura qualquer,
trace um arco que corte os segmentos 5B e 5A.
• Com o compasso, tire a medida do ângulo A5B.
• Com a ponta seca onde o primeiro arco cortou a reta 5A abra até onde o
mesmo arco cortou a reta 5B. Com esta medida, coloque a ponta seca do
compasso no segundo arco e corte o mesmo arco. Repita este processo com
todos os outros arcos.
• Agora, unindo os pontos enumerados com os cortes obtidos nos arcos, você
irá dividir o segmento AB em cinco partes iguais.

Praticando construções
fundamentais
Praticando construções
fundamentais
Praticando construções
fundamentais
3. Construir duas retas paralelas a partir de uma reta e ponto existentes.







•Passo a passo
•Utilizando um compasso, traçar um arco com centro em P e na intersecção
com a reta r marcar o ponto Q.
•Traçar um arco com centro em Q e raio PQ, marcar na intersecção com a reta
r o ponto A
•Traçar um arco de centro em A e raio AP
•Usando o compasso, transportar esse arco para o ponto Q e marcar o ponto B
•Traçar uma reta passando pelos pontos P e B, que é a reta paralela.

Praticando construções
fundamentais
4. Construir um triângulo equilátero a partir de uma reta AB marcando
os pontos A e B.








•Passo a passo
•Traçar um arco com centro em A e distância em AB
•Traçar outro arco com centro em B e distância AB, de forma a interceptar
o arco criado anteriormente gerando o ponto C
•Ligar os pontos AC e CB
Praticando construções
fundamentais
5. Construir um pentágono regular a partir dos pontos identificados no
segmento de reta A e B.
Praticando construções
fundamentais
•Traçar uma circunferência com centro em A e raio AB
•Traçar uma circunferência com centro em B e raio AB. No cruzamento das
circunferências obtêm-se os pontos 1 e 2
•Traçar uma circunferência com centro em 2 e raio AB, obtendo-se os
pontos 3 e 4
•Traçar uma reta passando pelos pontos 1 e 2, obtendo-se o ponto 5 na
intersecção dessa reta e a circunferência de centro em 2
•Traçar a reta passando pelos pontos 3 e 5, obtendo-se o ponto D no
cruzamento da reta com a circunferência de centro B raio AB.
•Traçar a reta passando pelos pontos 4 e 5 obtendo-se o ponto E no
cruzamento da reta com a circunferência de centro A raio AB.
•Traçar um arco de centro E e raio AB cruzandoa reta que passa pelo
ponto 1
•Traçar um arco de centro D e raio AB cruzando a reta que passa pelo
ponto 1
•Encontrar o ponto F no cruzamento das circunferências E e D com raio AB
•Unir com retas os pontos A e E, E e F, F e D, D e B.
