Atividade de Pesquisa: ELETRICIDADE I




















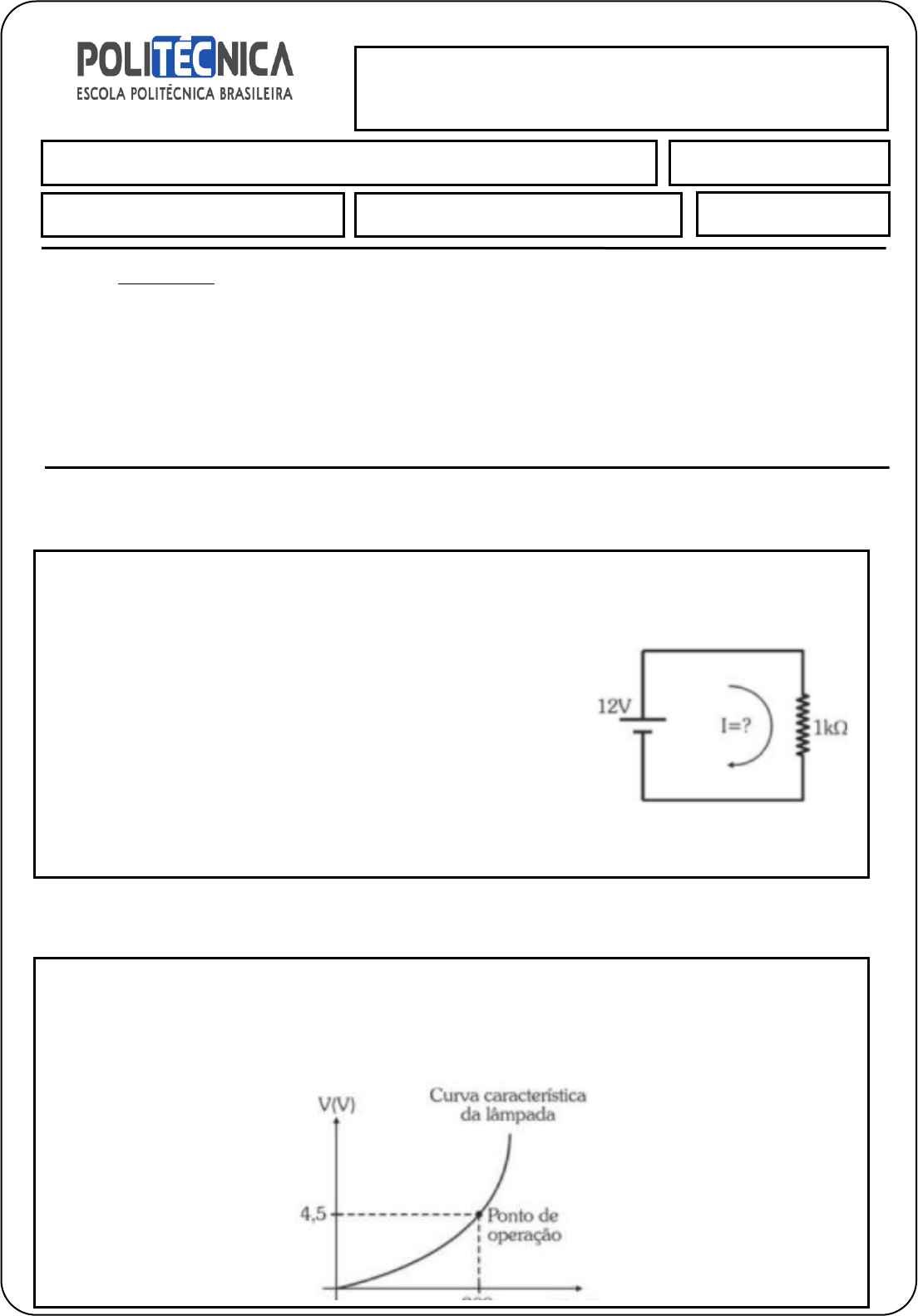

1) Qual é a intensidade da corrente elétrica que passa por uma resistência de 1kΩ submetida a uma
tensão de 12V?















2) A lâmpada da lanterna possui comportamento não ôhmico devido, principalmente, à temperatura
do filamento durante a incandescência. Determine a resistência da lâmpada para a sua condição
normal de operação: V = 4,5V e I = 200mA.














ELETRICIDADE I
Aluno (a): Matheus Batista Soares de Araújo Data: 10/ 04/2023
Atividade de Pesquisa NOTA:
INSTRUÇÕES:

→ Esta Atividade contém 17 questões. Totalizando 10 pontos.
→ Preencher devidamente seus dados no cabeçalho.
→ Utilize o espaço delimitado abaixo de cada questão para as suas respostas.
→ Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
→ Salve o arquivo no formato .pdf e envie pelo sistema.

R = V / I
R = 4,5 V / 0,2 A
R = 22,5 Ω
Portanto, a resistência da lâmpada para a sua condição normal de operação é de 22,5 Ω


I = V/R
 = 12V / 1kΩ = 0,012 A ou 12 mA

Portanto, a intensidade da corrente elétrica que passa pela resistência é de 12 mA.

Atividade de Pesquisa: ELETRICIDADE I


3) Determine a resistência de um fio de cobre de 4 mm de diâmetro e 10 km de comprimento.











4) Considere um resistor com as seguintes especificações: 1kΩ - 1/2W.





































R = (ρ * L) / A
R = resistência elétrica (em ohms) ρ = resistividade do cobre (1,68 x 10^-8 ohm.m) L = comprimento do fio
(em metros) A = área da seção transversal do fio (em metros quadrados)
 A = π * r^2
A = π * (2 mm)^2
A = 3,14 * 4 mm^2
A = 12,56 * 10^-6 m^2
R = (ρ * L) / A R = (1,68 x 10^-8 ohm.m * 10,000 m) / (12,56 x 10^-6 m^2) R = 0,0134 ohms Portanto, a
resistência do fio de cobre de 4 mm de diâmetro e 10 km de comprimento é de 0,0134 ohms.
a) Qual é a corrente Imáx e a tensão Vmáx que ele pode suportar?
I = V/R = Vmax/1000Ω = Vmax/1kΩ
I = 220V/1kΩ = 0,22A ou 220mA
Vmax = Pmax/Imax = 0,5W/0,22A = 2,27V

b) Que potência P’ ele dissiparia caso a tensão aplicada V’ fosse metade de Vmáx?
V' = Vmax/2 = 220V/2 = 110V
I = V'/R = 110V/1kΩ = 0,11A ou 110mA
P' = V'I = 110V0,11A = 12,1W

c )Quanto vale a relação Pmáx / P’ e qual conclusão pode ser tirada?
A relação Pmax/P' é:
Pmax/P' = 0,5W/12,1W = 0,041
Atividade de Pesquisa: ELETRICIDADE I


5) Uma lâmpada residencial está especificada para 127V / 100W. Determine:



















6) Uma turbina de uma usina hidrelétrica com capacidade de 100.000 kWh abastece uma região com
tensão de 127V. Quantas lâmpadas de 200W/127V essa turbina pode alimentar simultaneamente?









7) No circuito ao lado, são conhecidos os valores de E1, E3, V1, V2 e V4. Determine E2 e V3 para que a lei
de Kirchhoff para tensões seja válida.


















a) A energia elétrica consumida por essa lâmpada num periódo de cinco horas diárias em um mês de
30 dias;
 100W / 1000 = 0,1 kW
0,1 kW x 1 hora = 0,1 kWh
0,1 kWh x 5 horas = 0,5 kWh
0,5 kWh x 30 dias = 15 kWh
Portanto, a energia elétrica consumida por essa lâmpada num período de cinco horas diárias em um mês de 30 dias é de
15 kWh.

b) O valor a ser pago por esse consumo, sabendo que a empresa de energia elétrica cobra a tarifa de
R$ 0,30 por kWh mais um imposto de 33,33%.
15 kWh x R$ 0,30/kWh = R$ 4,50
R$ 4,50 + (33,33% x R$ 4,50) = R$ 6,00
Portanto, o valor a ser pago pelo consumo da lâmpada em um mês de 30 dias é de R$ 6,00.
E = P x t = 200W x 1h = 200 Wh
200 Wh ÷ 1000 = 0,2 kWh
100.000 kWh ÷ 0,2 kWh/lâmpada = 500.000 lâmpadas

Portanto, a turbina pode alimentar simultaneamente 500.000 lâmpadas de 200W/127V.

Atividade de Pesquisa: ELETRICIDADE I


8) Determine a resistência equivalente entre os terminais A e B do circuito:




















9) Determine a tensão, a corrente e a potência em cada resistor da rede resistiva ao lado.




























Resposta; 30 Homs










Atividade de Pesquisa: ELETRICIDADE I


10) Determine a tensão e a corrente no resistor R4 do circuito ao lado.


























11) No circuito ao lado, determine a potência dissipada pelo resistor R5, sabendo que I2 = 120mA























IR1 = 22/4400 = 0,005 ou 5mA
 IR4= o,oo5*2400/2400+2400=0,0025A ou 2,5mA
 VR4= 1200*0,005=6V
Resposta: IR4 = 2,5mA VR4= 6V

R4 e R5 em paralelo > Req = 50
R2 e (R3 + Req) em paralelo > Req' = 75
 R1 + Req' em série > 175

 i = E/175 = 42/175 = 0,24A = 240mA

Como i2 = 120mA > i3 = 120mA "240mA se dividem entre i2 e i3
 como R4 = R5 > i3 se divide entre i4 e i5, igualmente > i5 = 60mA = 0,06A

Pd = R5*i5² = 100*0,06² = 100*0,0036 = 0,36W = 360mW
Atividade de Pesquisa: ELETRICIDADE I






a) A resistência equivalente do circuito;
RT = R1+R2+R3+R4+R5= RT 200

b) A corrente total fornecida pela
 fonte de alimentação ao circuito.


12) No circuito ao lado, determine a resistência equivalente e a corrente fornecida pela fonte de
alimentação.






















13) Considere a rede resistiva ao lado e determine:







RT= 200
VT= 25
25/200= 8A resposta B= 8 A










Atividade de Pesquisa: ELETRICIDADE I


Para o rádio operar corretamente, o resistor 2 do divisor de tensão deve ser de 72 ohms.







I2=2,14mA
I1=25,55mA


14) Um rádio AM/FM portátil funciona, em condições normais de operação, com as seguintes
especificações: 3V/450mW. Qual deve ser o valor do resistor R2 para que esse rádio opere a partir
de uma fonte de 12V, conforme a montagem ao lado? Observacã̧o: O divisor de tensão é formado
por R1 e R2 // Rrádio.




























15) Considerando o divisor de corrente ao lado, determine I1 e I2 a partir da sua equação geral.


















Atividade de Pesquisa: ELETRICIDADE I


A tensão e a corrente na resistência de carga RL é, segundo seu valor
:
 4,95 V e 0,0495 A com RL1=100 ohms.
 12,68 V e 0,025 A com RL2=500 ohms.
 17,14 V e 0,0114 A com RL3=1500 ohms.






16) Dado o circuito ao lado, determine a corrente e a tensão na carga RL pelo método de Thévenin,
para cada um dos valores seguintes que ela pode assumir: RL1 = 100Ω; RL2 = 500 Ω; RL3 = 1,5kΩ.


























17) Considere o circuito RC ao lado, no qual o capacitor encontra-se totalmente descarregado.
