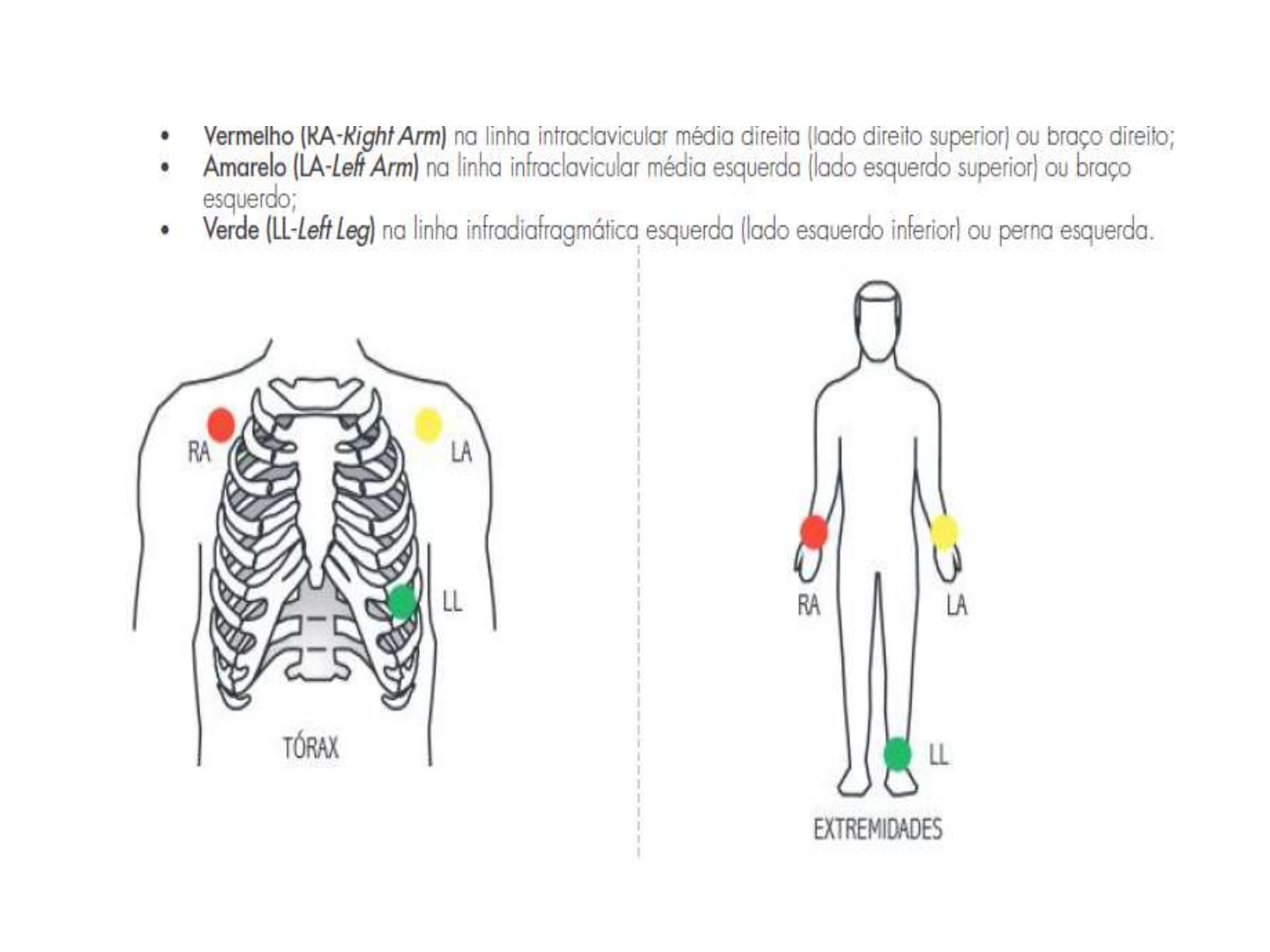

Monitorização com cabo de 3 vias:
1
Monitorização com cabo de 5 vias:
2
Eletrocardiograma de 12 derivações
3
Locais ótimos para registrar o eixo longo da atividade elétrica cardíaca
4
Eletrocardiograma
5
Locais ótimos para registrar o eixo curto da atividade elétrica cardíaca
6
Eletrocardiograma
7
Eletrocardiograma de 12 derivações
8
Eletrocardiograma
9
Eletrocardiograma
10
Eletrocardiograma
11
Eletrocardiograma
Triângulo de Einthoven
12
Eletrocardiograma
13
Eletrocardiograma
14
Eletrocardiograma
15
Eletrocardiograma
16
Eletrocardiograma
Avaliação Sistemática para interpretação do ECG
1. Frequência e Regularidade
2. Morfologia da onda P
3. Intervalo PR
4. Morfologia do complexo QRS
5. Morfologia Segmento ST
6. Morfologia onda T
7. Morfologia onda U
8. Intervalo QTc
9. Ritmo
17
Morfologia da onda no ECG
Morfologia da Onda no ECG
• Configuração Geral
• Duração
• Amplitudes positivas e negativas
• Eixo dos planos frontal e transverso.
18
1. Frequência e regularidade
19
1. Frequência e regularidade
 Ritmo regular e FC < 100 : dividir o número de quadrados (0.2 s or 200 ms)
por 300.
 Ritmo regular e FC > 100 : Dividir o número de quadradinhos (0.04 s or 40
ms) por 1500.
20
2. Morfologia da onda P
<0,12seg
< 0,2 mV Frontal
I, II, aVF, V4-V6Eixo longo
Eixo curto
<0,1 mV Transverso
aVR
21
3. Intervalo PR
Criança: 0,10 – 0,12
Adolescente: 0,12 – 0,16 seg
Adulto: 0,14-0,21 seg
22
4. Morfologia do complexo QRS
23
4. Morfologia do complexo QRS
24
4. Morfologia do complexo QRS
Progressão onda R e S
QRS: 0,07 a 0,11 seg.
25
4. Morfologia do complexo QRS
Determinando o Eixo QRS no Plano Frontal
1. Identifique a derivação transicional (A derivação perpendicular ao eixo do
formato da onda) = QRS com + e – com componentes iguais.
2. Identificar a derivação com orientação perpendicular a esta derivação;
3. Considere a direção predominante do complexo QRS na derivação
identificada no item 2; Se a derivação é positiva=eixo é o mesmo da derivação
no polo positivo e vice versa.
26
27
28
5. Morfologia Segmento ST
29
6. e 7. Morfologia onda T e U
30
8. Intervalo QTc
• QTc = QT / √RR
• Intervalo QTc < 0,46 s
31
9. Ritmo
• Ritmo cardíaco e regularidade
• Arritmia Sinusal
32
• Intervalo PR
33
• Morfologia complexo QRS
34
Segmento ST, onda T, onda U e intervalo QTc
35
Avaliação Resumida ECG para arritmias na emergência
1. Ritmo: Regular X Irregular
2. Frequência Cardíaca: <100 Divide 300
>100 Divide 1500
Taquicardia > 100 = Normal = 60 < Bradicardia
3. Identificar elementos: P (normais) QRS T
4. Intervalo PR: normal Adulto 0,14 a 0,21 segundos ( 3 a 5 quadradinhos)
5. QRS: Largo (>0,12) X Estreito (<0,12)
Normal: 0,07 a 0,12 segundos ( 2 a 3 quadradinhos)
36
Avaliação Resumida ECG para arritmias na emergência
1. Há ondas P normais?
2. Os complexos QRS são estreitos ou largos?
3. Qual é a relação entre as ondas P e os complexos
QRS?
4. O ritmo é regular ou irregular?
