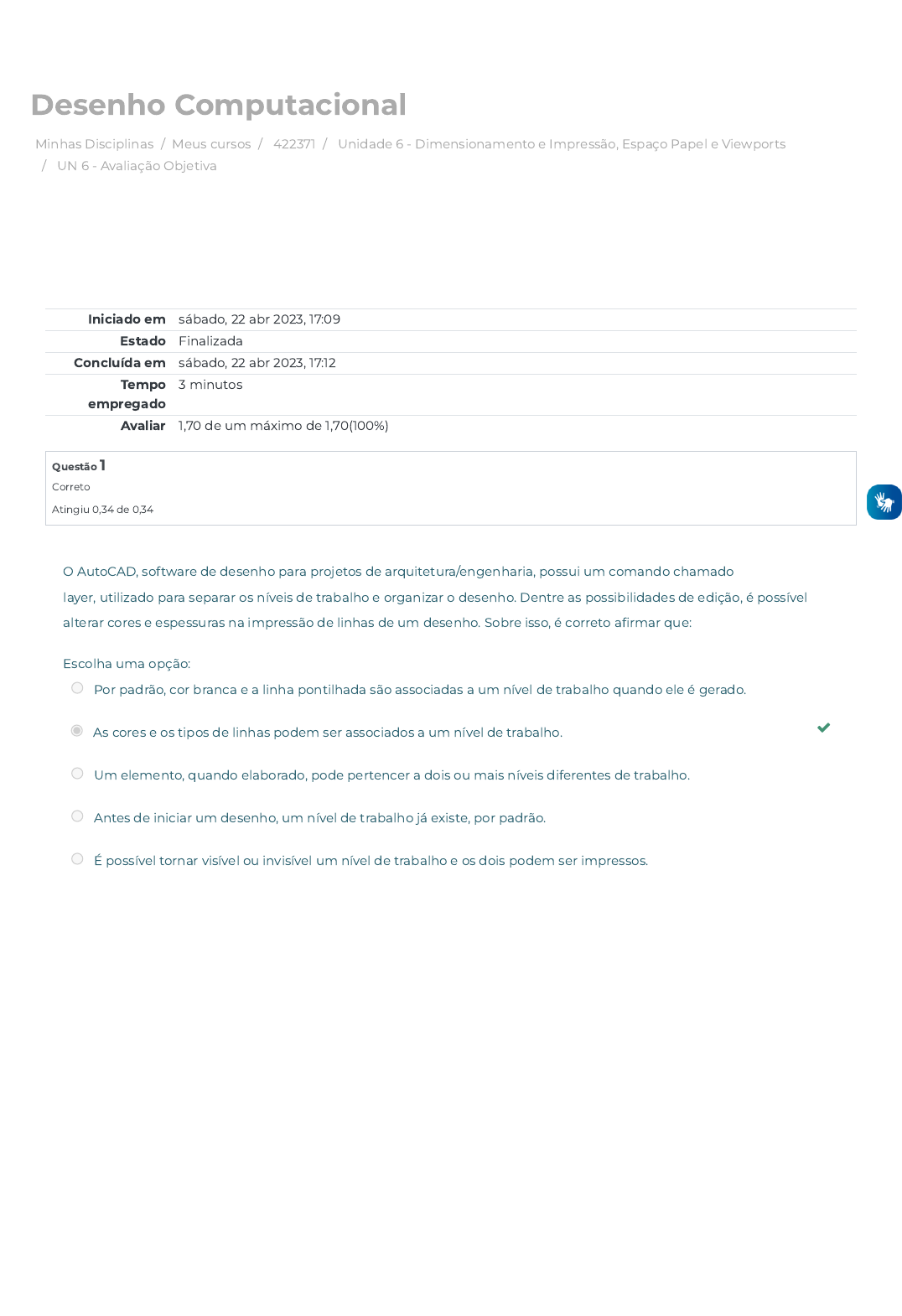

22/04/2023, 17:12 UN 6 - Avaliação Objetiva: Revisão da tentativa https://avap.multivix.edu.br/mod/quiz/review.php?attempt=2784373&cmid=1311726 1/4 Minhas Disciplinas / Meus cursos / 422371 / Unidade 6 - Dimensionamento e Impressão, Espaço Papel e Viewports / UN 6 - Avaliação Objetiva Desenho Computacional Iniciado em sábado, 22 abr 2023, 17:09 Estado Finalizada Concluída em sábado, 22 abr 2023, 17:12 Tempo empregado 3 minutos Avaliar 1,70 de um máximo de 1,70(100%) Questão 1 Correto Atingiu 0,34 de 0,34 O AutoCAD, software de desenho para projetos de arquitetura/engenharia, possui um comando chamado layer, utilizado para separar os níveis de trabalho e organizar o desenho. Dentre as possibilidades de edição, é possível alterar cores e espessuras na impressão de linhas de um desenho. Sobre isso, é correto a�rmar que: Escolha uma opção: Por padrão, cor branca e a linha pontilhada são associadas a um nível de trabalho quando ele é gerado. As cores e os tipos de linhas podem ser associados a um nível de trabalho. Um elemento, quando elaborado, pode pertencer a dois ou mais níveis diferentes de trabalho. Antes de iniciar um desenho, um nível de trabalho já existe, por padrão. É possível tornar visível ou invisível um nível de trabalho e os dois podem ser impressos. https://avap.multivix.edu.br/my/ https://avap.multivix.edu.br/course/view.php?id=20330 https://avap.multivix.edu.br/course/view.php?id=20330§ion=7 https://avap.multivix.edu.br/mod/quiz/view.php?id=1311726 22/04/2023, 17:12 UN 6 - Avaliação Objetiva: Revisão da tentativa https://avap.multivix.edu.br/mod/quiz/review.php?attempt=2784373&cmid=1311726 2/4 Questão 2 Correto Atingiu 0,34 de 0,34 Questão 3 Correto Atingiu 0,34 de 0,34 O AutoCAD oferece duas opções de área de trabalho, a Model Space e a Paper Space. Na Model Space, as entidades geométricas são criadas e na Paper Space é possível criar o layout dos desenhos para impressão. Sobre o Paper Space, é possível imprimir o mesmo projeto, na mesma folha, em duas viewports com: Camadas diferentes desde que estejam congeladas. Escalas distintas. Tipo de linhas, espessuras e cores distintas. Agora, assinale a alternativa que apresenta apenas a(s) a�rmativa(s) correta(s). Escolha uma opção: I, II e III. I e II, apenas. I e III, apenas. III, apenas. I, apenas. A escala possibilita ajustar o desenho elaborado no AutoCAD para um tamanho que se possa imprimir, sem que se modi�que as medidas do desenho. Em um certo projeto, foi determinada a altura 1.0 para todos os textos desse desenho. Em uma viewport, no paper space, esse desenho foi representado na escala 1/100. Se houvesse a necessidade de representar esse mesmo desenho, na mesma prancha, com a manutenção da proporção entre os elementos do desenho na escala 1/50, é correto a�rmar que a altura dos textos: Escolha uma opção: Seria modi�cada para 2.0 no paper space. Seria modi�cada para 2.5 no paper space. Permaneceria a mesma. Seria modi�cada para 0.5 no model space. Seria modi�cada para 2.5 no model space. 22/04/2023, 17:12 UN 6 - Avaliação Objetiva: Revisão da tentativa https://avap.multivix.edu.br/mod/quiz/review.php?attempt=2784373&cmid=1311726 3/4 Questão 4 Correto Atingiu 0,34 de 0,34 Viewports são janelas que permitem a visualização dos projetos feitos no Model Space. Funcionam como uma fotogra�a, com moldura do desenho no espaço. Eles são apresentados com escalas e orientações especí�cas. Em relação ao exposto, analise as seguintes a�rmações: I – Em uma viewport é possível modi�car as propriedades de um desenho sem que sua escala seja alterada. II – Em uma viewport é possível desenhar portas. III – Em uma viewport é possível editar uma escala de uma parte do desenho, sem modi�car as outras escalas. IV - Em uma viewport é possível abrir um novo desenho. Agora, assinale a alternativa correta. Escolha uma opção: Somente as a�rmativas I, II e IV estão corretas. Somente as a�rmativas I, II e III estão corretas. Somente as a�rmativas I e IV estão corretas. Somente as a�rmativas II e IV estão corretas. Somente a a�rmativa III está correta. 22/04/2023, 17:12 UN 6 - Avaliação Objetiva: Revisão da tentativa https://avap.multivix.edu.br/mod/quiz/review.php?attempt=2784373&cmid=1311726 4/4 Questão 5 Correto Atingiu 0,34 de 0,34 Plotagem é a impressão de um desenho elaborado no AutoCAD. Ela pode ser solicitada desde a aba Model ou da área Paper Space. Em relação ao exposto, analise as seguintes a�rmações sobre uma impressão a partir do Paper Space: I – Quando se modi�ca um Layout 1 genérico, na janela Page Setup, a opção Extents possibilita que todo o conteúdo desenhado no Paper Space seja incluído na impressão. II – Não é possível modi�car as margens de impressão que, por padrão, são de�nidas pelo AutoCAD, ao selecionar um tipo de folha para a plotagem do projeto. III – Viewports são janelas de visualização inseridas no Paper Space, de modo retangular, com o objetivo de diagramar os desenhos feitos no Model. IV – A Plot style table gera arquivos de extensão .ctb e tem a �nalidade de associar as cores da tela com as cores e espessuras na impressão, sem que estejam associadas ao desenho necessariamente. Agora, assinale a alternativa correta. Escolha uma opção: Somente as a�rmativas I, II e III estão corretas. Somente as a�rmativas II e IV estão corretas. Somente a a�rmativas III está correta. Somente as a�rmativas I, II e IV estão corretas. Somente as a�rmativas I e IV estão corretas. ◄ Conteúdo online Seguir para... Exercícios de Fixação ► https://avap.multivix.edu.br/mod/scorm/view.php?id=1311725&forceview=1 https://avap.multivix.edu.br/mod/quiz/view.php?id=1311727&forceview=1
