ATIVIDADE A2 - CIRCUITOS ELÉTRICOS II

Prévia do material em texto

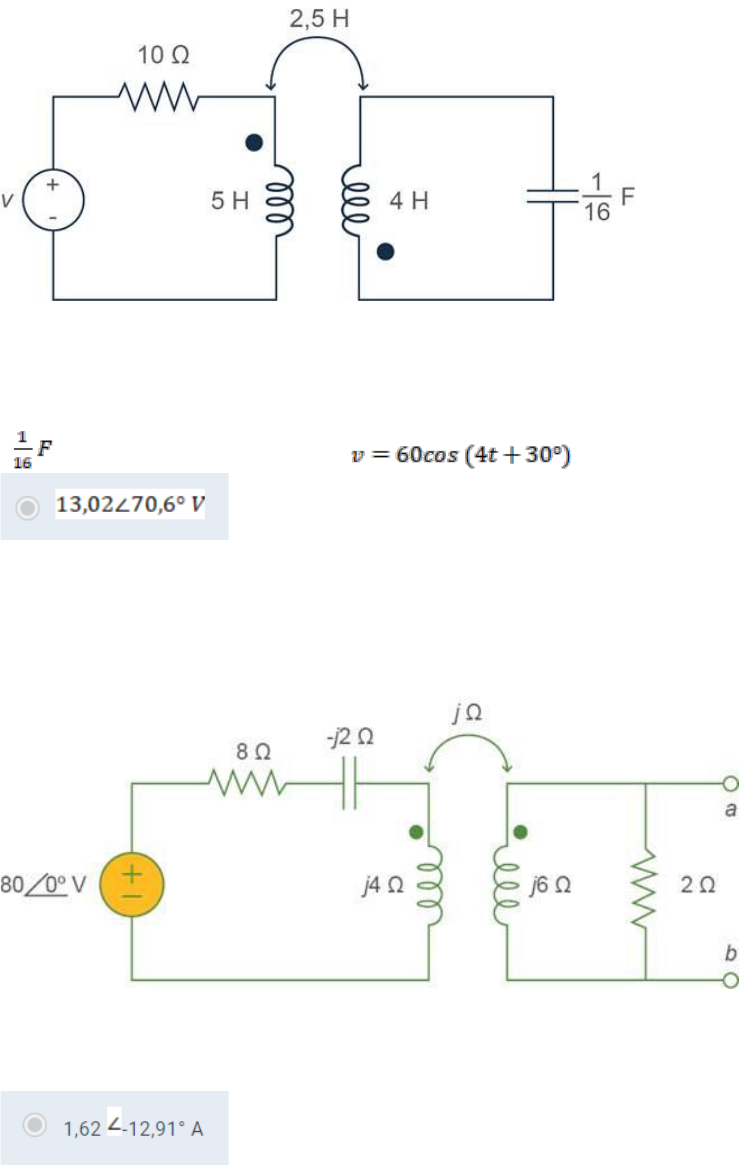

1 - Analise o circuito a seguir:



Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013, p. 500. (Adaptado).

Considerando essas informações e o conteúdo estudado sobre transformadores, encontre a tensão no capacitor
( ) no circuito apresentado para .


2 - As fontes de tensão e corrente são projetos bastante complexos e estudados na Engenharia Elétrica. Para
projetar, os teoremas de Thévenin e Norton são muito utilizados, pois não se conhece a carga que a fonte
projetada irá alimentar. As fontes são, também, circuitos que envolvem transformadores.

Analise o circuito a seguir:

Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013, p. 535. (Adaptado).
Considerando essas informações e o conteúdo estudado, encontre a corrente de Norton no circuito com
transformador apresentado.


3 - Um teorema muito utilizado para simplificar circuitos e suas associações série-paralelo é o teorema da
transformação de fontes. Além disso, esse teorema é fundamental para a representação dos teoremas de
Thévenin e Norton.
Analise o seguinte circuito:


Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013, p. 399. (Adaptado).
 Considerando essas informações e o conteúdo estudado sobre o teorema da transformação de fontes e o circuito
apresentado, analise as afirmativas a seguir.

I. Transformando a fonte de tensão de para uma fonte de corrente, chegamos em uma fonte de
13,42 , em paralelo com uma impedância de (2+j4) Ω.
II. Transformando a fonte de corrente de para uma fonte de tensão, chegamos em (15 + j20) V, em
paralelo com uma impedância de (4-j3) Ω.
III. As relações de transformação de fontes obedecem as equações:
IV. A corrente no circuito vale A

Está correto apenas o que se afirma em:


4 - Leia o trecho a seguir:
“Quando dois circuitos com ou sem contatos entre eles se afetam por meio do campo magnético gerado por um
deles, diz-se que estão acoplados magneticamente. Os transformadores são um dispositivo elétrico projetado
tendo como base o conceito de acoplamento magnético, pois usam bobinas acopladas magneticamente para
transferir energia de um circuito para outro.”
Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013. p. 330.

O texto apresentado trata de acoplamento magnético, que é a base da teoria dos transformadores. Considerando
essas informações e o conteúdo estudado sobre os conceitos envolvendo transformadores e acoplamento
magnético, analise as afirmativas a seguir.

I. Duas bobinas estão mutuamente acopladas se o fluxo magnético de uma bobina passa pela outra com
indutância mútua , medida em henrys (H).
II. A polaridade de tensão mútua, induzida nos circuitos com transformadores, é determinada pela convenção
dos pontos.
III. Transformador é um dispositivo de quatro terminais, que tem duas ou mais boninas acopladas
magneticamente e tem como função o abaixamento de tensão.
IV. Para um transformador ideal, tensão e corrente são diretamente proporcionais à relação de transformação a.


5 - O coeficiente de acoplamento é uma relação entre os fluxos magnéticos do enrolamento primário e do
enrolamento secundário de um transformador. Idealmente, teríamos um transformador com coeficiente de
acoplamento k = 1, ou seja, todo fluxo que atravessa o primário atravessaria também o secundário.
Considerando essas informações e o conteúdo estudado, pode-se afirmar que, para um transformador com duas
bobinas com , e indutância mútua de 3H, o coeficiente de acoplamento vale:


6 - Leia o trecho a seguir:
“O teorema de Thévenin é muito importante na análise de circuitos, porque ajuda a simplificar um circuito, e um
circuito muito grande pode ser substituído por uma única fonte de tensão independente e uma única impedância.
Essa técnica de substituição é uma poderosa ferramenta no projeto de circuitos.”
Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013. p. 124.

Considerando essas informações e o conteúdo estudado sobre o teorema de Thévenin, analise as afirmativas a
seguir.

I. Para um circuito com fontes independentes, a tensão de Thévenin é o cálculo da tensão de circuito aberto ente
os terminais de análise.
II. Para um circuito com fontes independentes, para calcular a impedância de Thévenin, anula-se as fontes de
tensão e corrente e então se determina a impedância resultante, vista dos terminais em análise.
III. A análise do resultante de Thévenin é a mesma para circuitos com fontes dependentes e independentes.
IV. A impedância de Norton é calculada da mesma maneira que a impedância de Thévenin.

Está correto apenas o que se afirma em:


7 - Em circuitos CA, a análise fasorial foi a solução para a viabilidade de análise dos problemas, por questões de
complexidade matemática. Ainda, circuitos muito complexos exigem ferramentas muito trabalhosas, como a
resolução de sistemas lineares com muitas variáveis. Dessa maneira, os teoremas de análise de circuitos têm o
intuito de simplificar a complexidade das operações que serão realizadas.

Considerando essas informações e o conteúdo estudado sobre o teorema da superposição, analise as asserções
a seguir e a relação proposta entre elas.

I. O teorema da superposição é baseado na linearidade dos circuitos elétricos e elimina a necessidade de
resolução de sistemas lineares.
Porque:
II. Nesse teorema, faz-se a análise a partir de cada fonte individualmente e, para obter a corrente ou tensão em
uma parte do circuito, é necessário somar as contribuições individuais de cada uma das fontes.


8 - Leia o excerto a seguir:
“Como os circuitos CA são lineares, o teorema da superposição se aplica aos circuitos CA da mesma forma que
nos circuitos CC. Assim como as leis de Kirchhoff e de Ohm, os teoremas das malhas e dos nós e os equivalentes
de Thévenin e Norton. A única diferença é que nos circuitos CA fazemos a análise fasorial.”
Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013. p. 330.

O fragmento apresenta as leis e teoremas que se aplicam tanto em circuitos CC como em CA. Considerando
essas informações e o conteúdo estudado sobre os teoremas, analise as afirmativas a seguir.

I. O teorema da superposição pode ser aplicado a circuitos com fontes de frequências diferentes.
II. No teorema da superposição, analisa-se separadamente fonte por fonte zerando as demais, inclusive as fontes
dependentes.
III. O teorema de Thévenin afirma que qualquer circuito CA linear de dois terminais pode ser substituído por um
circuito equivalente por uma fonte de tensão e uma impedância em série.
IV. As impedâncias de Thévenin e Norton são iguais.

Está correto apenas o que se afirma em:




9 - Analise o circuito a seguir:

Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013, p. 398. (Adaptado).

Considerando o conteúdo estudado sobre o teorema da superposição, encontre no circuito apresentado.


10 - Analise o circuito a seguir:

Fonte: ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de Circuitos Elétricos. 5. ed. São Paulo: Editora
Bookman, 2013, p. 365. (Adaptado).

Na maioria dos circuitos, é preciso utilizar ferramentas e teoremas para simplificar a configuração e encontrar a
impedância equivalente. Considerando essas informações e o conteúdo estudado, encontre a impedância
equivalente para o circuito o circuito apresentado.
