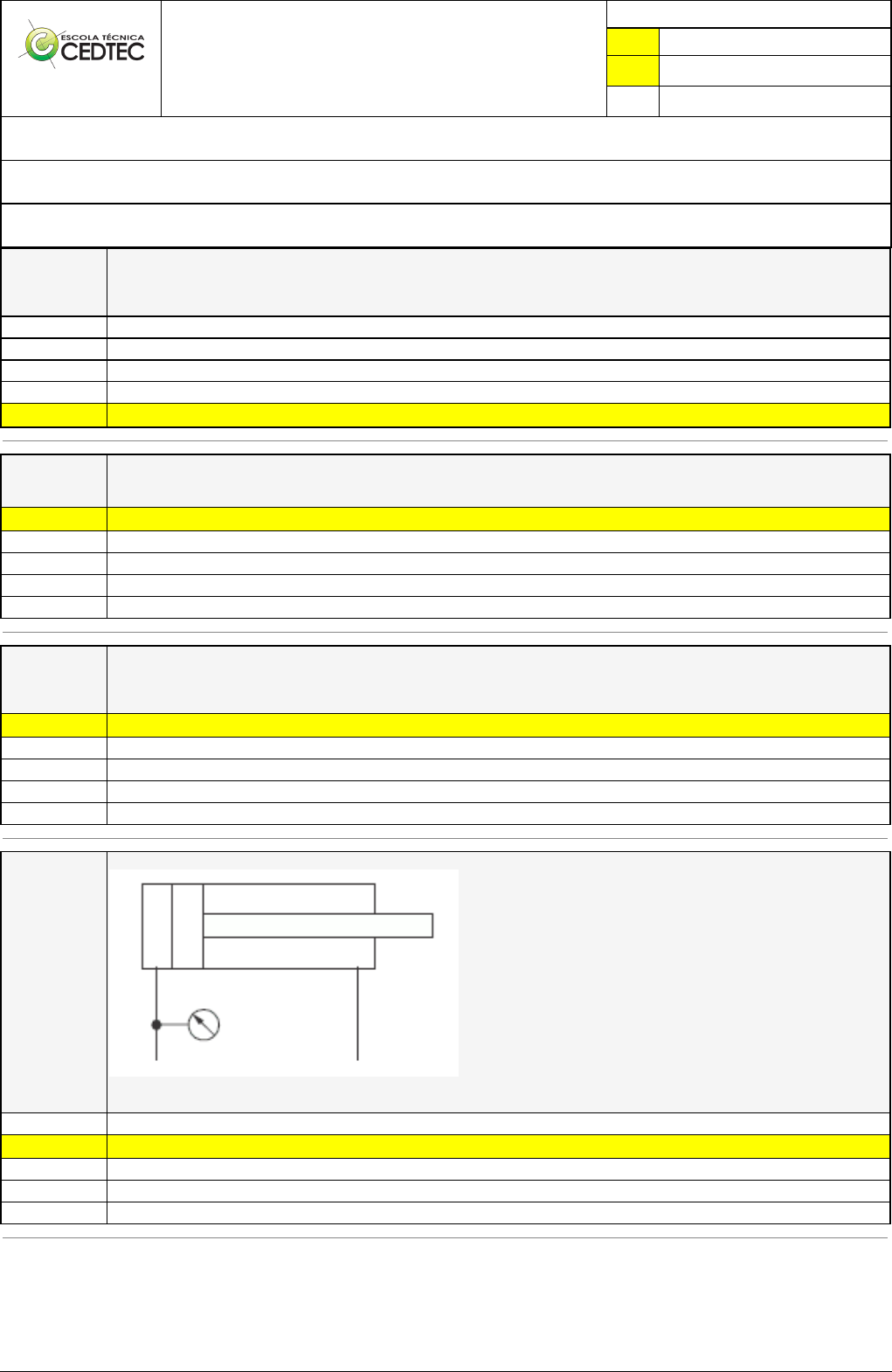

Pincel Atômico - 07/05/2023 13:13:14 1/1
MARCOS DE ANDRADE
SOUZA
Exercício Caminho do Conhecimento - Etapa 4 (27136)
Atividade finalizada em 09/04/2023 17:49:57 (738207 / 2)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
INSTRUMENTAÇÃO [459688] - Avaliação com 4 questões, com o peso total de 6,50 pontos [capítulos - 112]
Turma:
Curso Técnico: Automação Industrial - Grupo: EAD - MAIO/22 - EAD AUT [67078]
Aluno(a):
91314656 - MARCOS DE ANDRADE SOUZA - Respondeu 4 questões corretas, obtendo um total de 6,50 pontos como nota
[350118_187523]
Questão
001
Um atuador cilíndrico pneumático é utilizado para elevar verticalmente uma carga de 100kN. A área da seção transversal no interior do
cilindro é de 0,5 m 2 . Para que o cilindro mova a carga a uma velocidade igual a 0,4m/s, a força aplicada sobre a carga deve ser igual a
força peso multiplicada por um fator de correção, fc = 2, relativo a perdas, devido ao atrito, por exemplo. Nesse caso, a pressão no
interior do cilindro é:
100 kPa
400 N/m
1600 kPa
3600 kPa
X 400 kPa
[350120_187520]
Questão
002
Num sistema hidráulico, um manômetro de tubo de Bourdon, instalado num ponto A, está indicando uma pressão de 48 bar. Um
manômetro de membrana, instalado num ponto B, está indicando a pressão de 6,2 MPa. Analisando essas leituras, é CORRETO
afirmar:
X A pressão no ponto B é maior que a pressão no ponto A.
A pressão no ponto A é maior que a pressão no ponto B.
A pressão no ponto A pode também ser dada como 48 psi.
A pressão no ponto A pode ser dada como 38,7 kgf/cm2
A pressão no ponto B é igual à pressão no ponto A
[350119_187517]
Questão
003
A elevação de uma carga de 1,5 kN é realizada por um circuito hidráulico que utiliza um atuador linear cuja área do pistão é de 20 cm2.
Um manômetro é instalado na linha do circuito para monitorar a pressão.
Nas condições de elevação da carga a uma velocidade constante e desprezando-se as perdas de carga na linha, a indicação da
pressão do manômetro, em kPa, é de:
X 750
150
100
400
250
[350120_187518]
Questão
004
Uma prensa hifraúlica é acionada pelo atuador, mostrado abaixo, cujo êmbolo tem uma àrea de 40 cm².

Durante a operação de prensagem, a máxima pressão registrada pelo manômetro é de 50 bar. Portanto, a máxima carga aplicada pelo
atuador é de:
0,8 kN.
X 20 kN
2000 N
250 N
2,5 kN
