1a Questão
(Concurso: Eletrobrás - AM; Engenharia Elétrica; 2013; Banca Biorio) O fator de
potência de uma carga composta por elementos R e C ligados em série é igual
a √ 22 22 . A corrente que passa por esses elementos tem expressão
i(t)=10cos(377t+15°A ). O ângulo de fase da tensão nos terminais da carga é igual a:


+45°

-45°

0°

+30°

-30°



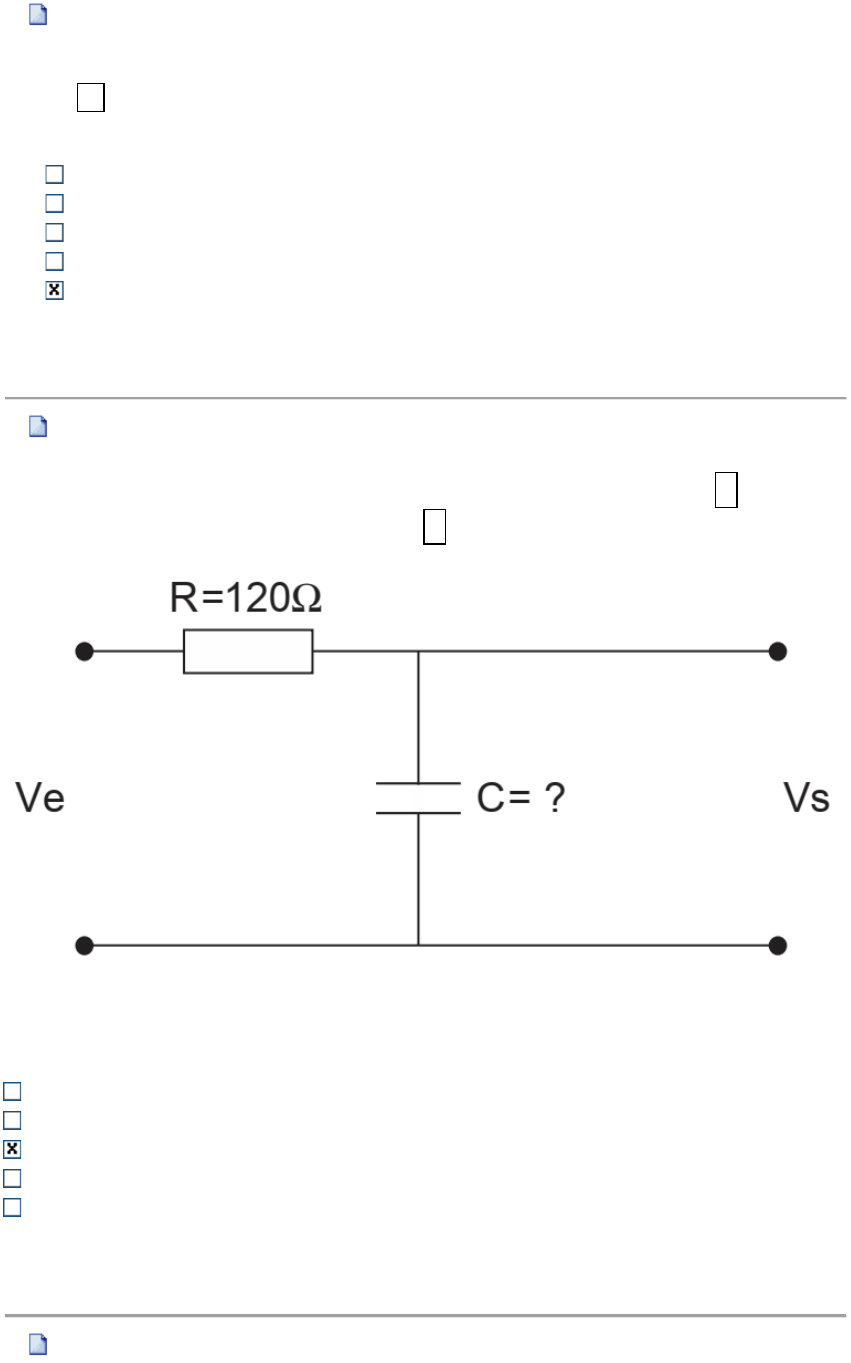

 2a Questão
(Concurso: Tribunal Regional Federal da 4º Região; Engenharia Elétrica; 2012; Banca FCC)
Analise o comportamento do circuito a seguir. Para a tensão de entrada Ve=10√ 2 2sen(377t)
V tem-se, na saída do circuito, a tensão Vs=7√ 2 2sen(377t+θ) V.

Portanto, o valor do capacitor desse circuito é, em µF, aproximadamente:


33

10

22

47

1



 3a Questão
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205513249/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205513252/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205438386/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
(FCC - Ministério Público do Ceará - Engenharia Elétrica ‒ 2013)
Considere os trechos a seguir de uma instalação elétrica:
I. Secundário do transformador de média para baixa tensão da empresa distribuidora
de energia elétrica até o ponto de utilização mais afastado.
II. Quadro de distribuição principal até os pontos de utilização de quaisquer circuitos
terminais.
De acordo com a NBR 5410, os limites de queda de tensão percentuais dos trechos I
e II devem ser:


I - 4%, II - 7%

I - 2%, II - 6%

I - 4%, II - 4%

I - 5%, II - 2%

I - 7%, II - 4%



 4a Questão
(CESGRANRIO - Liquigás -Engenharia Elétrica - 2013)
Em uma instalação elétrica em baixa tensão, a seção do condutor de um circuito
elétrico é igual a 25 mm². O material do condutor de proteção desse circuito é o
mesmo do condutor de fase. O valor, em mm², da seção mínima do condutor de
proteção é:


25

4

6

16

10



 5a Questão
(FUNCAB - CAERD - Engenheiro Eletricista - 2012)
De acordo com a NBR 5410/2004, as seções dos condutores isolados de cobre em
circuitos de corrente alternada NÃO devem ser inferiores a:


1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 0,5 mm²
para circuitos de sinalização e controle.

1,5 mm² para circuitos de iluminação; 4,0 mm² para circuitos de força; 1,0 mm²
para circuitos de sinalização e controle.

1,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,5 mm²
para circuitos de sinalização e controle.

2,5 mm² para circuitos de iluminação; 2,5 mm² para circuitos de força; 1,0 mm²
para circuitos de sinalização e controle.
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205513259/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%206035981/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');

2,5 mm² para circuitos de iluminação; 4,0 mm² para circuitos de força; 1,5 mm²
para circuitos de sinalização e controle.



 6a Questão
(EMAE-SP - Operador de Usina - FCC - 2018)
O alicate amperímetro é um aparelho muito prático de se utilizar em serviço de
manutenção elétrica, em monitoramento de energia ou até mesmo para uso no dia a
dia do eletricista. Sobre o uso desse aparelho é CORRETO afirmar que:


Para verificar se um motor trifásico está trabalhando com a tensão elétrica correta,
basta selecionar a escala de tensão AC, abrir a pinça do alicate e abraçar os três
fios do trifásico simultaneamente. Se estiver correto, nele será apresentado um
dos valores: 220V, 380V ou 440V, ou seja, aquela que estiver alimentando o
motor.

Muitas vezes durante a instalação de uma tomada ou um interruptor sente-se a
necessidade de saber qual é o fio fase ou qual é o fio neutro. De posse de um
alicate amperímetro, é fácil verificar se ele estiver na escala de continuidade.
Nessa escala, ele é como se fosse um sensor de campo magnético, é só
aproximar a pinça do fio fase para se ouvir um apito contínuo.

Um exemplo prático do uso do alicate amperímetro é em medida de consumo de
energia dos eletrodomésticos. Para medir o consumo de uma máquina de lavar
roupas é suficiente, abraçar o cabo de força com o alicate amperímetro durante o
seu funcionamento, que será indicado no display o consumo em Watts.

Para medir pequenas correntes com precisão é recomendado ajustar a escala de
corrente do alicate amperímetro para um valor menor, mais adequado à medida,
em seguida prender o fio com as pontas da garra, ou seja, o fio não deve ser
enlaçado e sim preso pela garra.

Para verificar se um motor trifásico está funcionando com uma fase caída ou não,
nesse caso, basta ajustar o alicate amperímetro na sua escala de corrente AC
correta e abraçar os fios, um de cada vez, o fio que não apresentar medida de
corrente refere-se ao de fase caída.



 7a Questão
Instituto Federal do Mato Grosso -Engenharia Elétrica - UFMT - 2014)
Os dispositivos da corrente diferencial residual (DR) são bastante utilizados para a
proteção contra contatos diretos e indiretos nas instalações elétricas. Em relação ao
DR, assinale a afirmativa INCORRETA.


O interruptor DR necessita de um disjuntor termomagnético ou um fusível
instalado a montante para a proteção do circuito contra sobrecarga e curto-
circuito.

O interruptor DR e o disjuntor DR exercem as funções de comando e
seccionamento.

O interruptor DR multipolar permite detectar e seccionar o circuito na presença de
correntes de fuga entre fases.

A sensibilidade para proteção contra contatos diretos é de correntes inferiores a
30 mA.
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205437972/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205437976/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');

O disjuntor diferencial residual substitui o uso do disjuntor termomagnético e do
interruptor DR num circuito terminal ou na proteção de quadros de distribuição.



 8a Questão
(Concurso: Tribunal de Justiça do Amapá, Cargo - Engenharia Elétrica, Banca - FCC,
2014) A iluminância em uma superfície de 20 m² vale 4.000 lux. Nesse caso, o fluxo
luminoso incidente na superfície, em lúmens, vale:


200

8.000

4.000

80.000

400.000



 9a Questão
(Concurso: Defensoria Pública do Estado do Rio de Janeiro, Cargo - Engenharia
Elétrica, Banca -FGV, 2014) Em uma instalação elétrica foi adotado o esquema de
aterramento do tipo TN. Uma característica desse esquema é:


a necessidade de instalação de DR em todos os circuitos;

uma instalação elétrica mais dispendiosa financeiramente em relação aos outros
esquemas;

a necessidade de aterramento com menor resistência em relação aos outros
esquemas.

o uso de cargas aterradas em pontos distintos em relação ao aterramento da
fonte;

proteção contra contatos indiretos realizada por meio de disjuntor;



 10a Questão
Considere uma construção de diversos pavimentos em que as massas da instalação
elétrica (M1, M2 e M3) são aterradas através de elementos condutores (A, B, C, D, E
e F), conforme mostra a figura a seguir. O elemento C é uma tubulação de material
condutor, ou seja, um elemento condutivo da edificação.
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205482976/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205482981/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');
javascript:alert('C%C3%B3digo%20da%20quest%C3%A3o:%205497964/n/nStatus%20da%20quest%C3%A3o:%20Liberada%20para%20Uso.');

Observando a figura, é correto afirmar que:


o elemento indicado por E é um elemento condutivo da edificação;os condutores (indicados por A) que promovem a ligação das massas (M1, M2 e
M3) ao condutor indicado por D são chamados de condutores de proteção
principal;

o elemento indicado por E é o elemento de ligação equipotencial principal;

essa figura descreve um esquema de ligação de aterramento do tipo TN.

o condutor que promove a ligação equipotencial local é indicado por D;
